欧姆龙NX/NJ系列PLC对接Oracle数据库：实现PLC与数据库双向数据通讯

       智能网关IGT-DSER方便实现PLC与数据库之间的数据通讯，既可以读取PLC的数据上报到数据库，也可以从数据库查询数据后写入到PLC的 寄存器  。

       网关安装在设备侧，与设备同时起停，不担心数据丢失；在断网、服务器维护上报数据有异常时，网关主动将数据缓存，待故障解除后自动重新上报到数据库；网关也支持多服务器冗余、异常未提交数据本地保存等功能，确保数据安全；

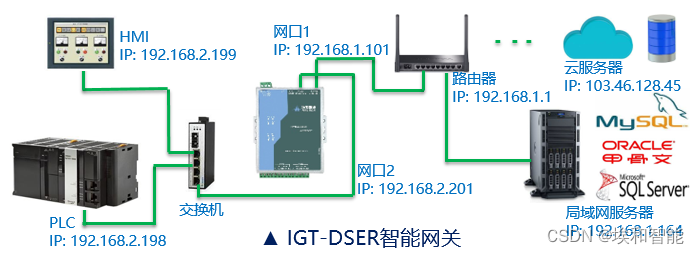

       以下是通过数据库智能网关IGT-DSER实现欧姆龙NJ/NX系列的PLC与数据库服务器双向通讯，网关支持MySQL和SQLServer、PostgreSQL以及Oracle，这里选择的是Oracle。实际网络结构如下图：

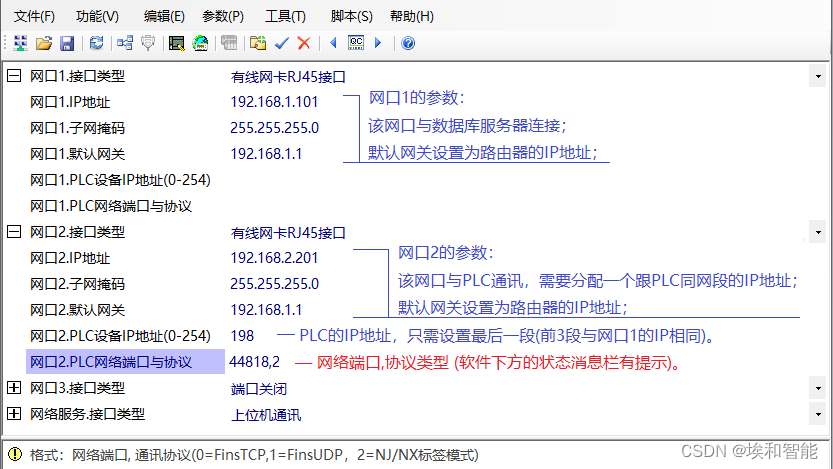

        打开网关参数设置软件(软件下载)，通过'功能'->' 类  型与设备选择'选择第三个类型，PLC设备选择欧姆龙全系列PLC，点'确定当前选择'，然后通过'功能'->'网口参数编辑'编辑网口参数。以下是网关的网口参数 配置 截图：

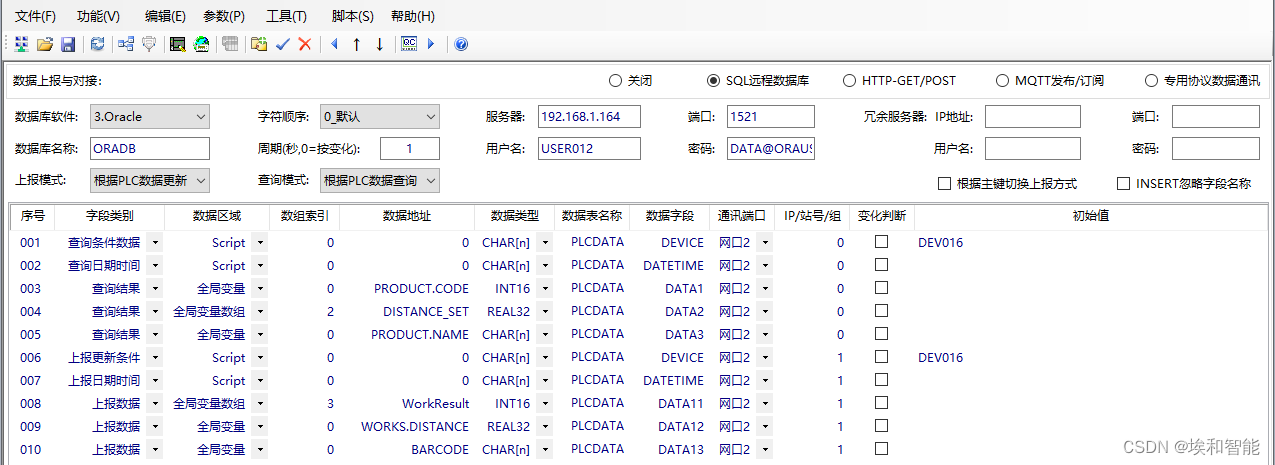

        网口参数设置完成后需要下载到网关后重启才会生效，可以通过'工具'菜单里面的'查找设备/PING'确认网关与PLC设备、数据库主机的网络通讯正常。然后再通过'功能'->'数据上报与对接'进入数据配置页面。在这个页面配置数据库服务器的IP地址、网络端口，以及数据库的名称、用户权限，上报或查询方式等；通过表格绑定PLC寄存器地址与数据库的表字段，如下图：

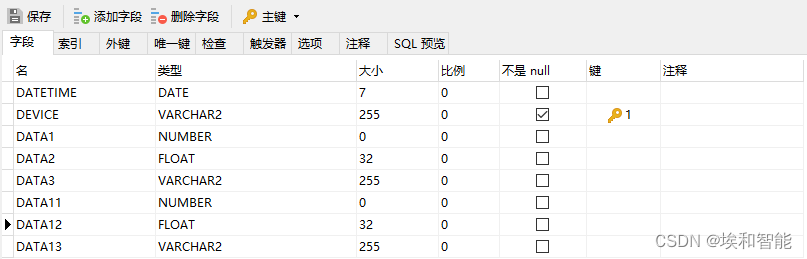

       参数编辑完成后通过'参数'->'参数写入到网关'将参数下载，然后通过'工具'->'重启网关'重启，再通过'参数'->'从网关读取参数'查看网关的工作状态，没有出现红色图标的报警消息就是正常的。可通过数据库工具软件Navicat连接数据库，查看网关上报到PLCDATA表的数据，通过'工具'->'网关数据监控'可以查看SQL命令。以下是配置对应的数据表的结构：

        网关模块也支持边缘计算(手册下载)，可以将数据进行预处理后上报，同时集成了多种PLC协议，以下是常用的PLC类型：

           ◆ FX:   三菱FX系列PLC                                        ◆ QL:   三菱Q/L/R系列PLC

               ◆ AS:   三菱A系列PLC                                          ◆ OM:   欧姆龙全系列PLC

               ◆ S72S:   西门子S7-200/Smart系列PLC               ◆ S734:   西门子S7-300/400系列PLC

               ◆ S71K:   西门子S7-1200/1500系列PLC               ◆ MBS:   施耐德等Modbus兼容PLC

               ◆ DVP:   台达、信捷PLC                                       ◆ NAIS:   松下全系列PLC

               ◆ KVS:   基恩士全系列PLC                                    ◆ FTK:   永宏全系列PLC

               ◆ ABM:   AB MicroLogix系列PLC                           ◆ ABC:   AB Compact/Control系列PLC

               ◆ INO:   汇川全系列PLC                                        ◆ GE:   GE PAC/PLC系统
