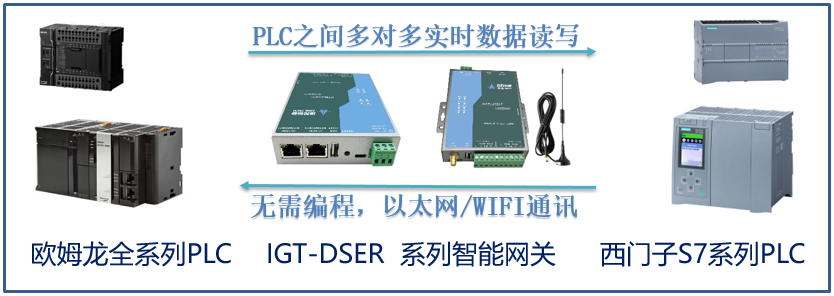

IGT-DSER智能网关模块支持西门子、倍福(BECKHOFF)、罗克韦尔AB，以及三菱、欧姆龙等各种品牌的PLC之间通讯，支持Ethernet/IP(CIP)、Profinet(S7)，以及FINS、MC等工业自动化常用协议，同时也支持PLC与Modbus协议的工业机器人、智能仪表、变频器等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。无需PLC内编程开发，只要在IGT-DSER智能网关配置数据的起始地址和数量即可。毫秒级通讯速度快，支持热插拔，断电断网后能自动恢复运行。
IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量；网关内每个连接采用独立的线程运行，毫秒级别的数据交互，同样的数据量在同等质量的网络通讯时，数据刷新速度同总线；相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控和通讯错误处理机制。(各种PLC之间通讯的案例)。

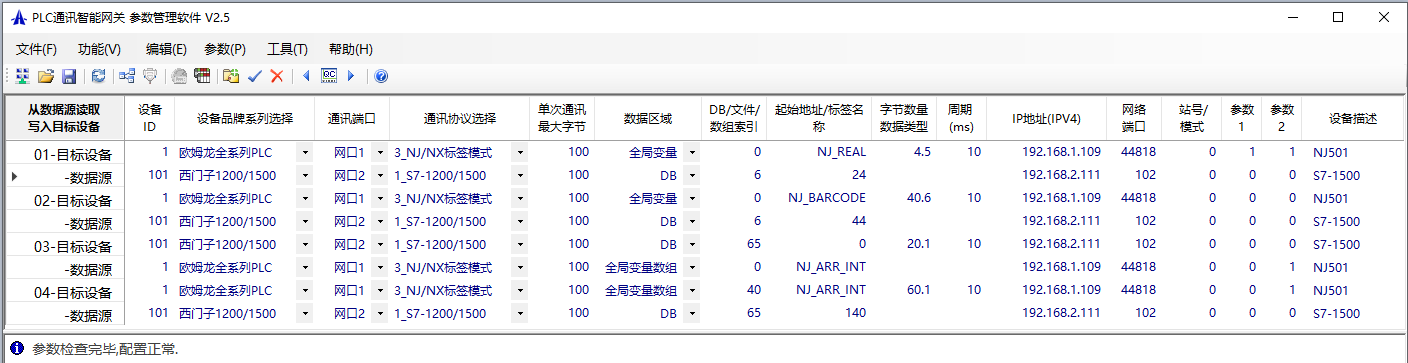

本案例是欧姆龙的NJ501与西门子的S7-1500的PLC之间以太网跨网段通讯，NJ501采用标签方式通讯。下图是通过IGT-DSER的参数配置软件(下载地址)配置完成的PLC数据交互地址表，包括PLC的IP地址网络端口、寄存器标签地址，以及通讯的字节数量等：
上图中总计4个通讯任务，具体如下：
01：读取西门子的DB6.DBD24的浮点数据(4字节，REAL类型)，写入到欧姆龙的'NJ_REAL'标签;
02：读取西门子的DB6.DBD44的字符串数据(40字节，STRING类型)，写入到欧姆龙的'NJ_BARCODE'标签;
03：读取欧姆龙的'NJ_ARR_INT'数组中的0~9共10个整形数据(20字节，INT类型)，写入到西门子的DB65.DBW0~DB65.DBW19;
04：读取西门子的DB65.DBW140~DB65.DBW199共30个整形数据(60字节，INT类型)，写入到欧姆龙的'NJ_ARR_INT'数组中的40~79;
将以上配置下载到IGT-DSER智能网关模块后重启，通过参数软件读取工作状态，下图是正常时的状态显示：

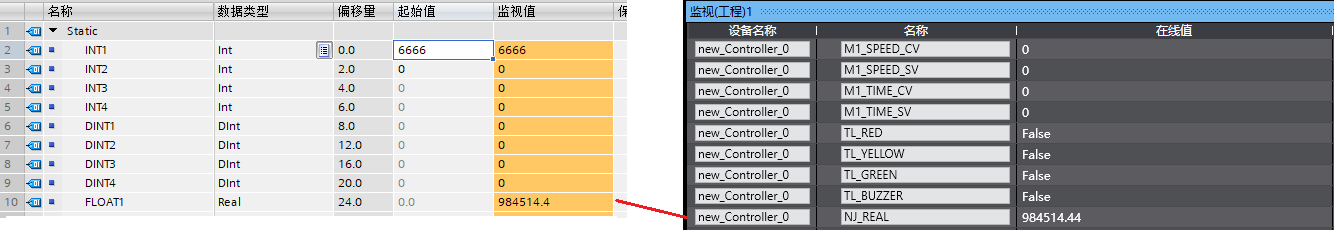

分别通过PLC的编程软件监控两台PLC的数据,西门子的软件是Portal(博图)，欧姆龙的软件是Sysmac Studio，任务01数据监视截图：

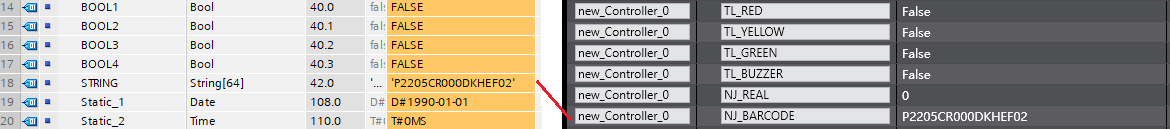

任务02数据监视截图：

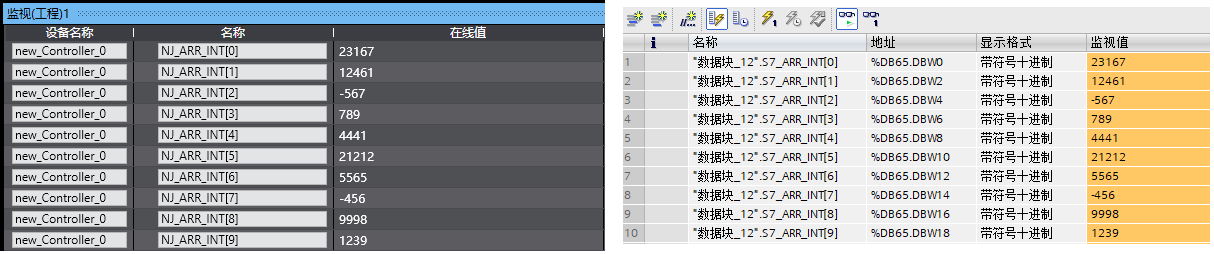

任务03数据监视截图：

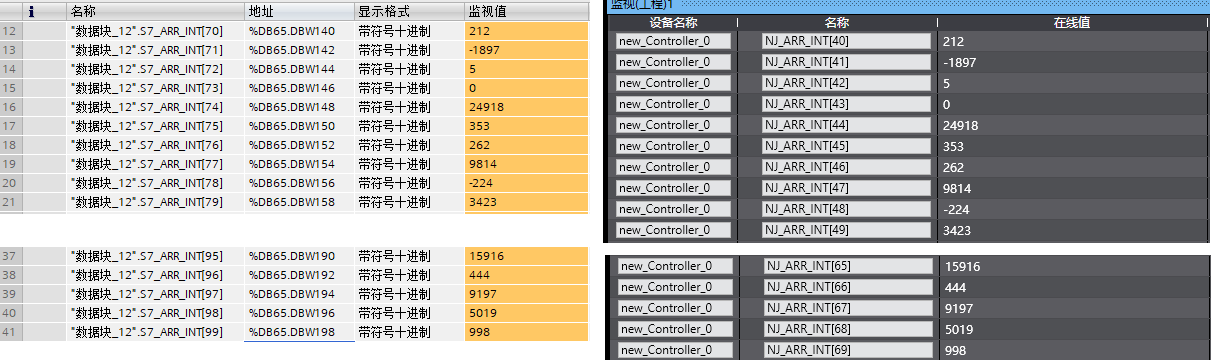

任务04数据监视截图：
IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量，相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控机制和通讯错误处理机制。相关资料下载
网关常配套的PLC类型如下：
◆ FX: 三菱FX/A系列系列PLC ◆ ABM: 罗克韦尔/AB Micro系列PLC
◆ QLR: 三菱Q/L/R系列PLC(支持标签方式) ◆ ABC: 罗克韦尔/AB Compact/Control系列
◆ OM: 欧姆龙全系列PLC(支持标签方式) ◆ DVP: 台达、信捷全系列PLC
◆ S72S: 西门子S7-200/Smart系列PLC ◆ FTK: 永宏/丰炜全系列PLC
◆ S734: 西门子S7-300/400系列PLC ◆ NAIS: 松下全系列PLC
◆ S71K: 西门子S7-1200/1500系列PLC ◆ KVS: 基恩士全系列PLC
◆ INO: 汇川全系列PLC ◆ LS: LG/LS全系列PLC
◆ MBS: 兼容Modbus协议的PLC、智能仪表 ◆ TPC: 丰田工机PC2/PC3系列
◆ FNC: 发那科数控/机器人的PMC系统 ◆ GE: GE PAC/PLC系统
◆ OPC: OPC UA、OPC DA协议的客户端 ◆ BKF: 倍福PLC CX系列控制器
