欧姆龙NX与威伦触摸屏：以太网连接详解

操作步骤

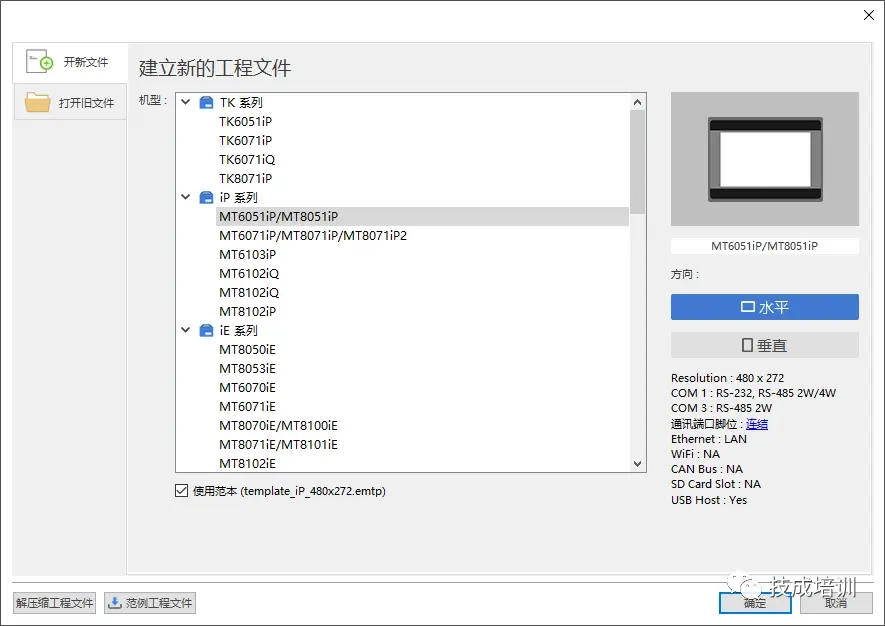

步骤一：新建工程，选择威纶通触摸屏机种；

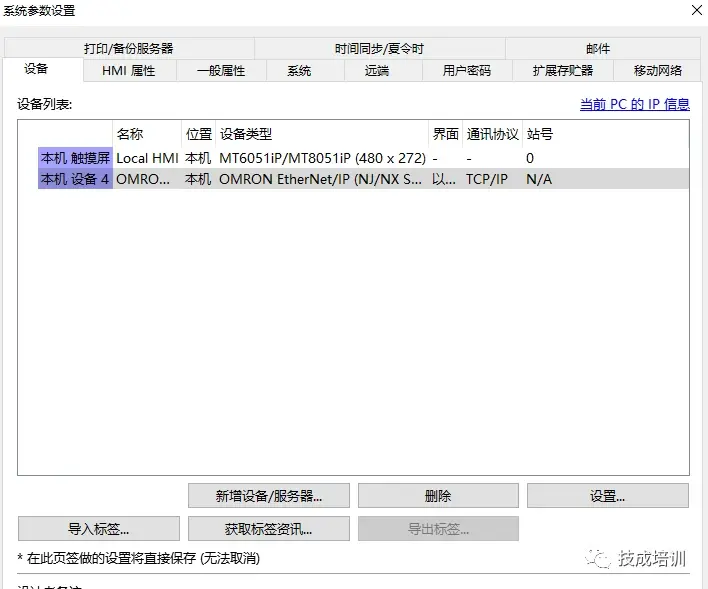

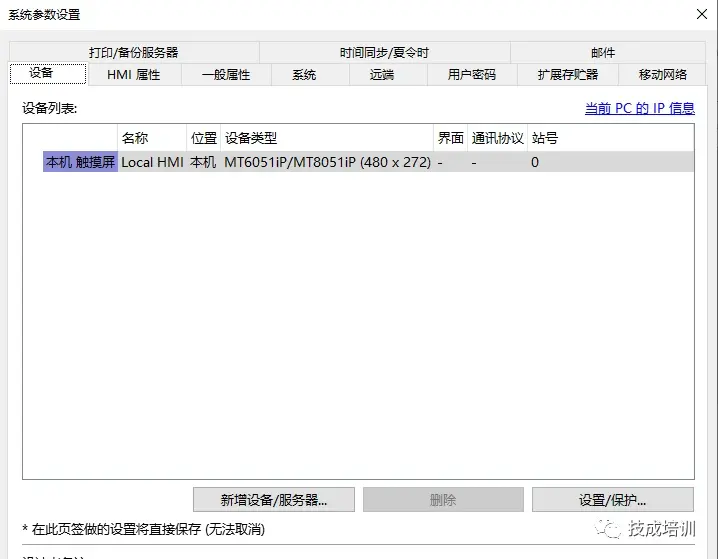

步骤二：在系统参数的设置中选择设备，点击新增设备/服务器；

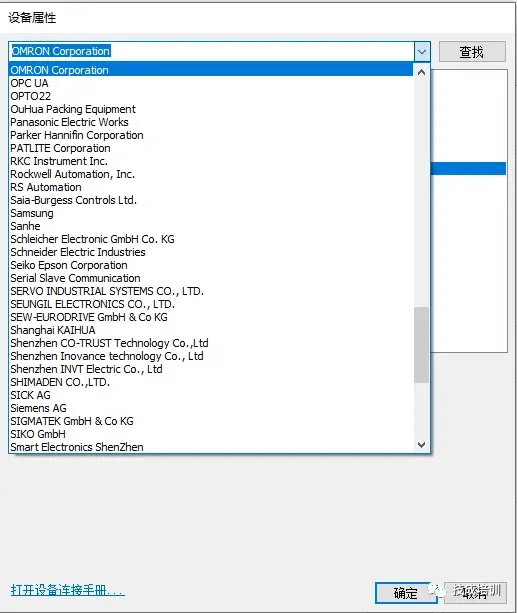

步骤三：进入新增设备/服务器，选择OMRON Corporation,确定；

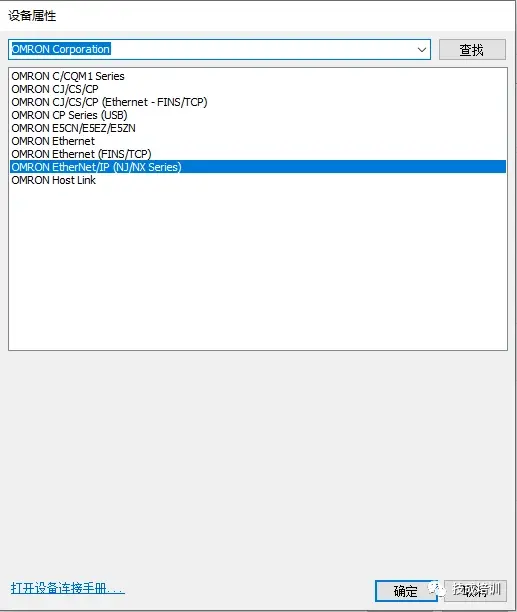

步骤四：进入OMRON Corporation，选择OMRON EtherNet/IP(NJ/NX Series)，确定；

步骤五：点击IP设置项；

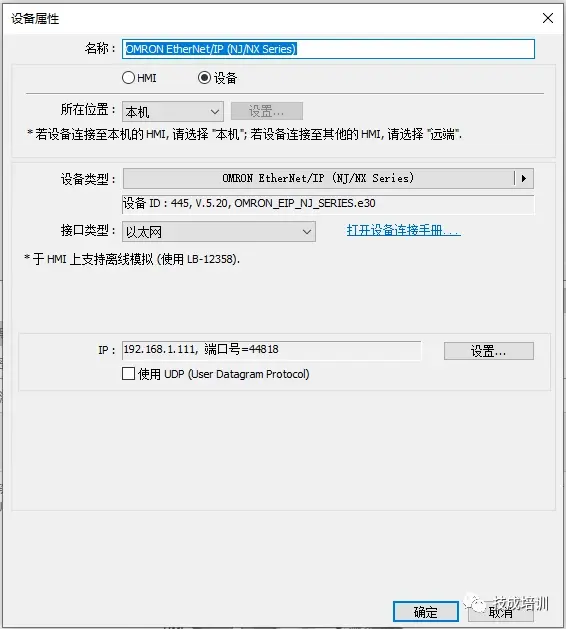

步骤六：设置PLC “IP地址”端口号默认，超时选择1.0秒；

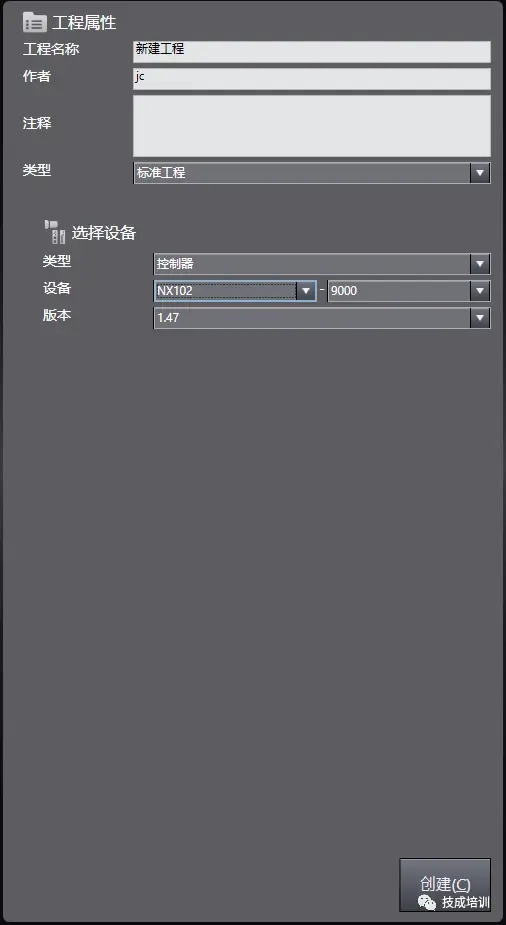

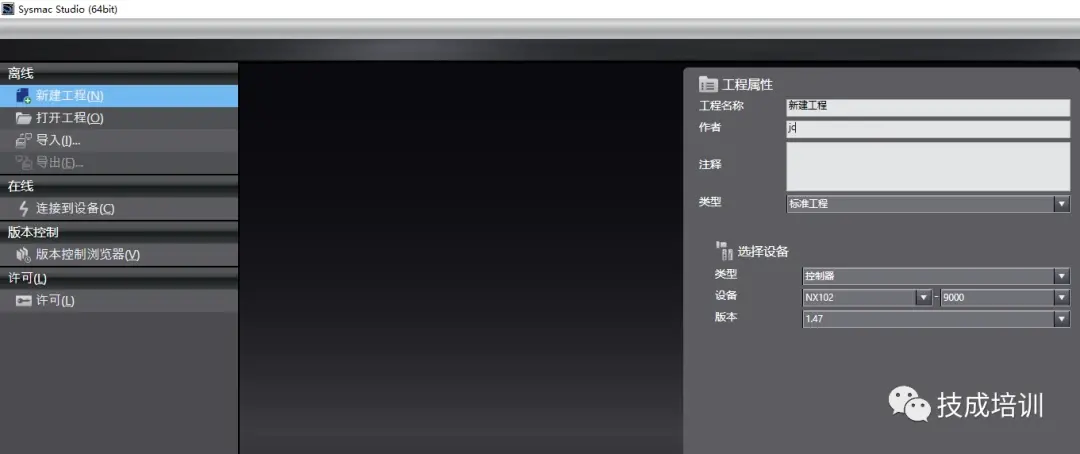

步骤七：打开NX编程软件Sysmac Studio,新建工程，选择NX系列，创建；

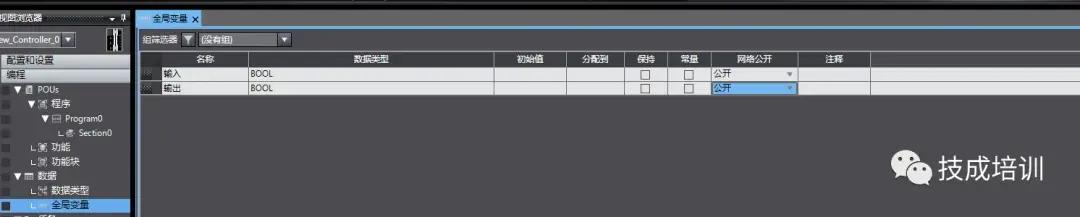

步骤八：进入“数据全局变量”界面，创建任意变量；

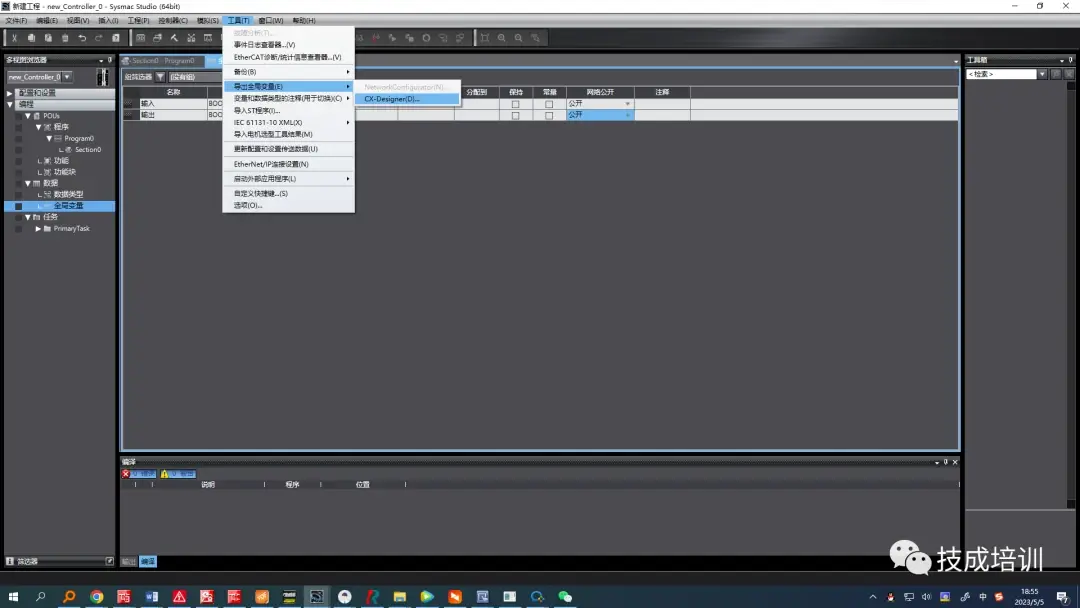

步骤九：点击工具栏，选择导出全局变量，选择CX-Designer；

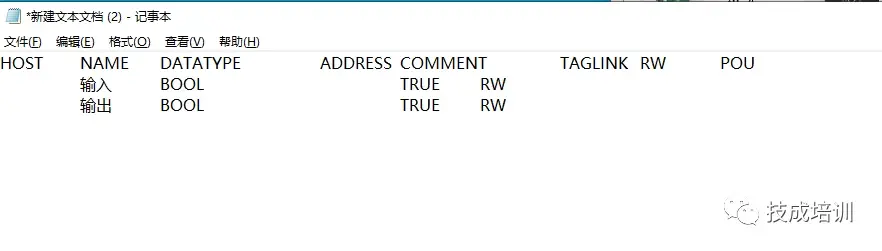

步骤十：粘贴到新建文档中；

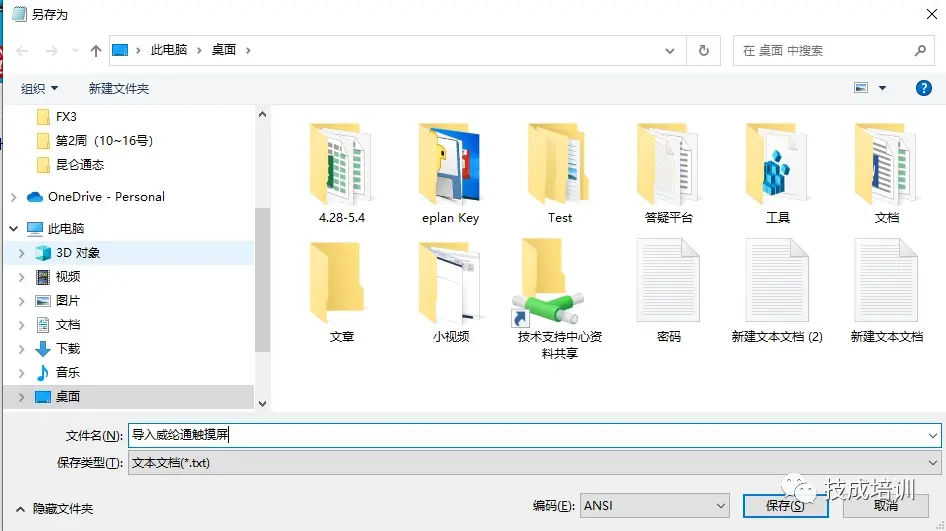

步骤十一：另存为，命名，编码选择ANSI；

步骤十二：打开威纶通触摸屏系统参数设置界面，点击导入标签，选择步骤十一命名的文档；

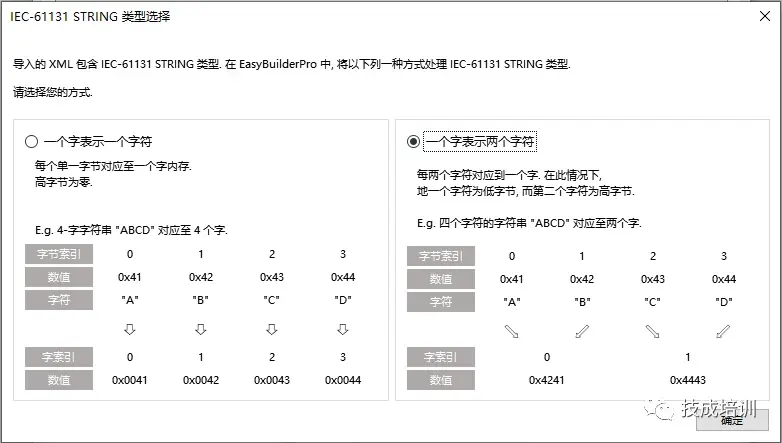

步骤十三：导入标签文档后，会弹出IEC-61131 STRING弹窗，选择一个字表示两个字符，确定；

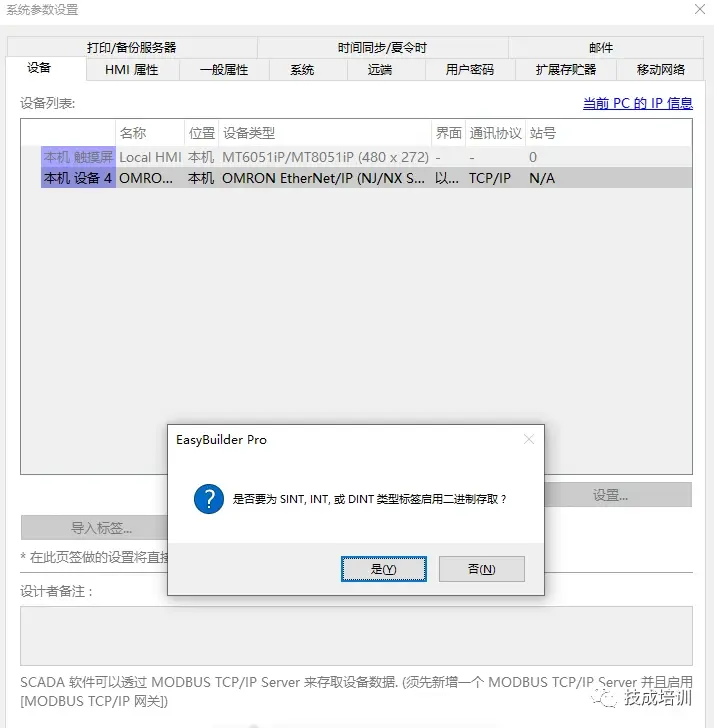

步骤十四：弹窗点击是，确定；

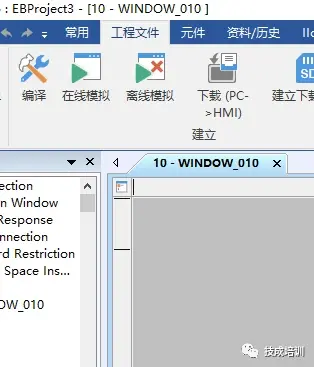

步骤十五：编译威纶通触摸屏，下载工程至触摸屏；

最后NX PLC和威纶通触摸屏连接的设置完成，只要连接好NX PLC和威纶通触摸的网线（可直连或使用交换机），PLC和触摸屏即能正常通信！
