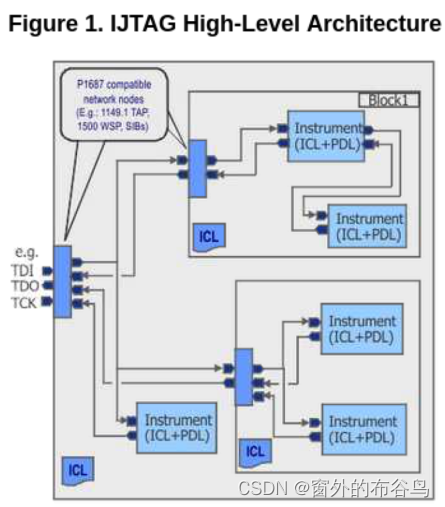

第一章：Introduction to Tessent IJTAG：Tessent IJTAG接口标准介绍（第一章）

Tessent IJTAG是1687协议 标准 的Mentor Graphics实现。

包括下面三个主要方面：

• Hardware Rules——使用于1687 instruments，包括端口功能，时序和连接规则。
• Instrument Connectivity Language(ICL)——描述孤立节点或部分或完整网络。这允许retargeting pin/register read/writes到扫描命令。
• Procedural Description Language（PDL)——在给定level描述instrument用法，并自动在任何更高level实现retargeting。


ICL and PDL Modeling

ICL Instrument Description

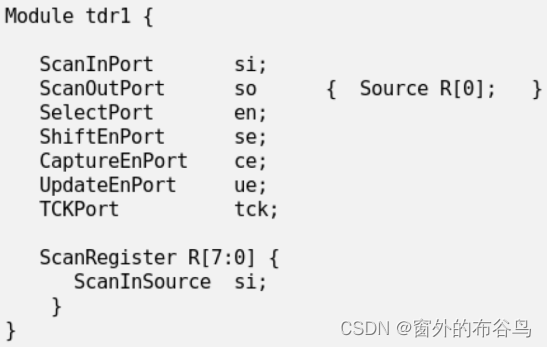

下面ICL 代码 为名为tdr1的instrument的完整描述。有一个scan in端口为si，一个scan out端口为so，有四个使能端口en、se、ce、和ue，测试 时钟 端口为tck。每个端口都是通过关键字定义的。


   这些关键字包括方向（input或output），但是更重要的是语义和timing(?)。例如，se是移位使能端口，这些语义有助于人们理解这些端口的意图，它们的用法和instrument的操作。从工具的观点来看，这些语义被所有的 DRC 检查所允许。例如scan in端口不能被其他instrument的数据输出端口所驱动，想能必须连接到scan
