Mentor Xpedition：part、symbol与cell详解（元件库创建）

先说几句废话

Mentor Xpedtion vx2.6,目前虽然已经更新到了vx2.11,现在这个版本用着就不舒服，各种与之前版本的不一致，不兼容。特别是按照王XX书上，也没有讲透，一带而过，所以随时准备弃坑。基本使用和cadence也是相似雷同的。

目标：

绘制xilinx spartan6 的一颗fgg484pin的part：

第一步

在Xilinx官网 下载  到了【6slx150fgg484pkg.txt】文件，网址：{https://china.xilinx.com/support/package-pinout-files/spartan-6-pkgs.html}

   制作EXCEL文件，即csv,这个有一个小坑，从txt到csv,导致在管脚名称后多了一个空格，后面导入时报错，vx2.6应该是识别为特殊字符了；

第二步

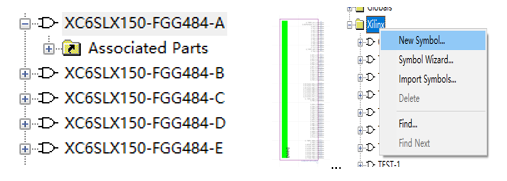

新建symbol，各模块按照BANK0-3,电源，JTAG和config,计5部分；

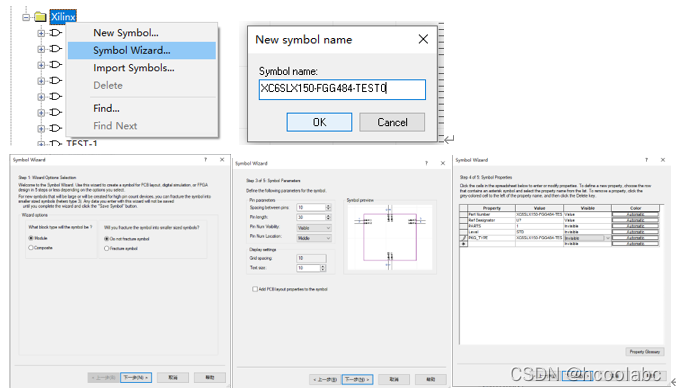

   注意，制作过程：选‘New Symbol’一步步做下去，共5个，不会有问题；但是选了Symbol Wizard这个，麻烦就来了；

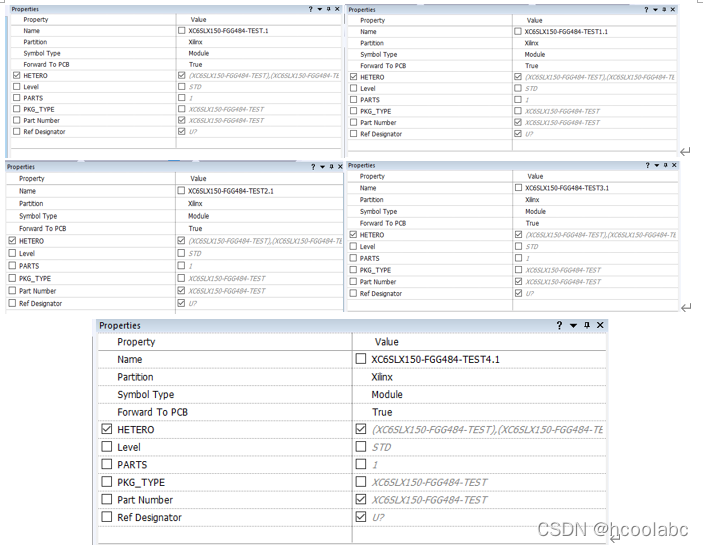

   以下是每个Symbol建好后的属性框；

第三步

新建cell,用 LP Wizard 10.5,比较简单。

第四步

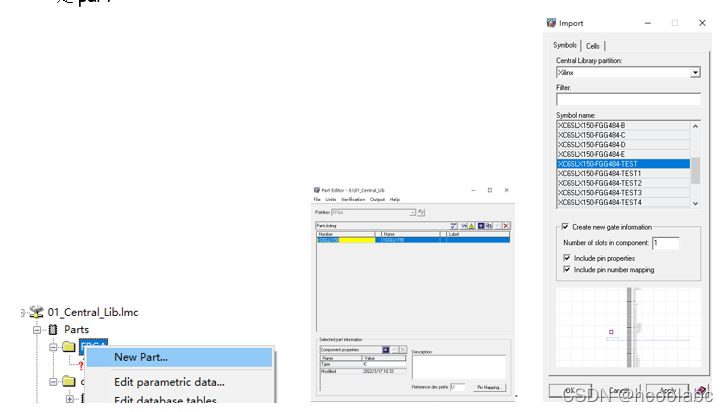

建part

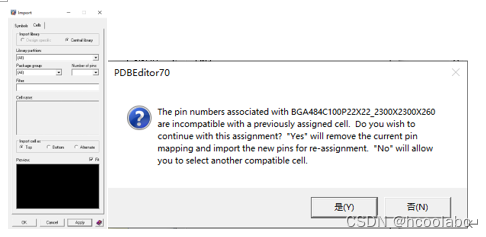

   报错来了


   错误如上，报告引脚冲突，尝试了把五个Symbol制作为一个，顺利合成；那么问题极有可能就是每个Symbol的分离数据属性倒是合成失败的可能性最大；

   关于这个的解决办法有两种，第一就是新建symbol,不建分离的，就直接新建5个普通的symbol就可以；目前上面的办法都带有{HETERO}属性，这个是系统在新建过程中自带的；

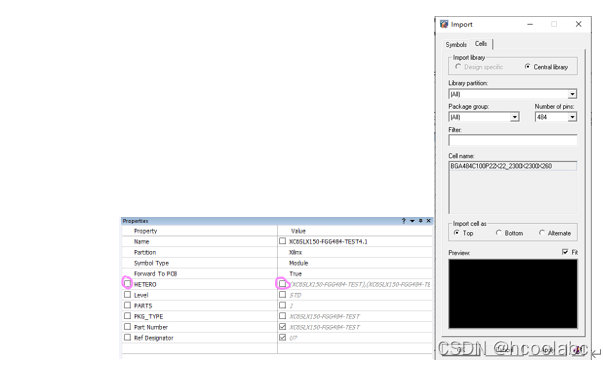

   当已经到目前的进度，也可以去掉系统增加的属性；去掉这个框；取消这个属性

   注意：匹配CELL，会自动给出对应pin数的cell;

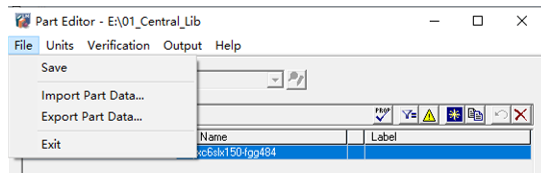

最后一步

把不要忘记保存，有了这个也基本就完成part了。

总结

这个软件用的人是真少，本人水平也有限，还有其他办法，欢迎大家一块学习进步。
