Mentor PADS：IC类元件库创建详细步骤

对于IC类器件的元件库，通常采用封装向导进行创建，下面以REF2030AIDDCR为例。

图1 REF2030AIDDCR

第一步：执行菜单命令工具-元件编辑器，进入到元件界面，如图2所示

 图2 元件编辑器

第二步：执行菜单命令编辑-CAE封装编辑器，进行创建CAE封装编辑器，如图3所示

第三步：点击封装工具栏中的CAE封装向导，如图4所示

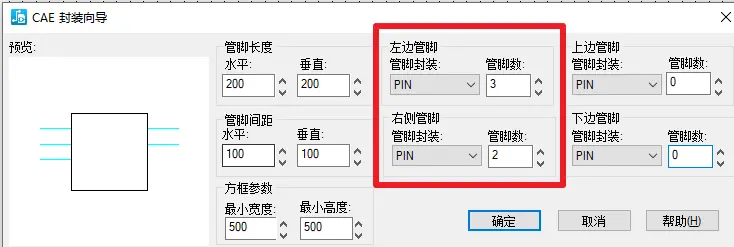

第四步：在弹出的CAE封装向导界面设置好左右两边的管脚数目，如图5所示

图5 CAE封装向导设置

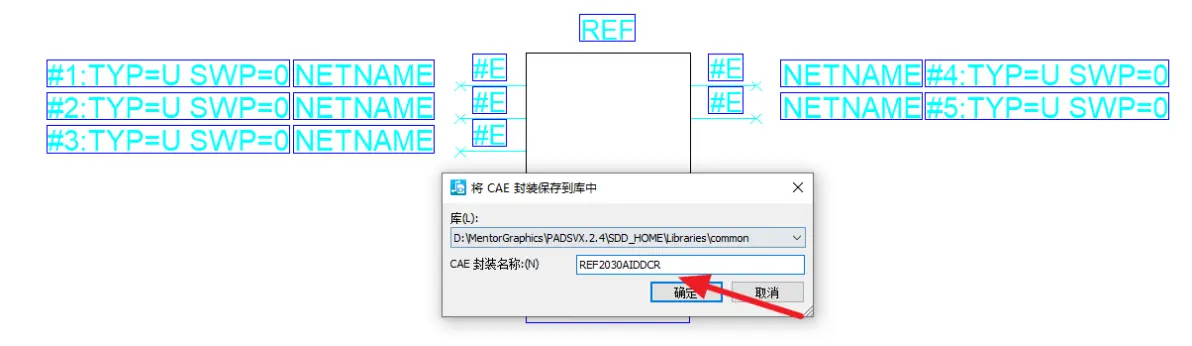

第五步：保存并进行命名，如图6所示

图6 保存CAE封装

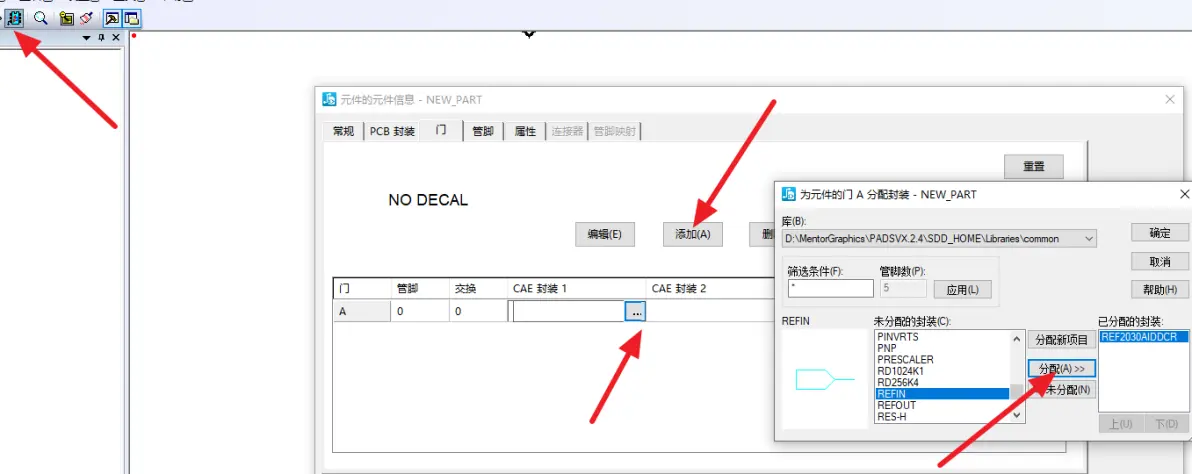

第六步：重复第一步打开元件编辑器，点击工具栏中编辑电参数图标，在弹出的元件信息窗口门选项中分配好创建的CAE封装，如图7所示

图7 分配CAE封装

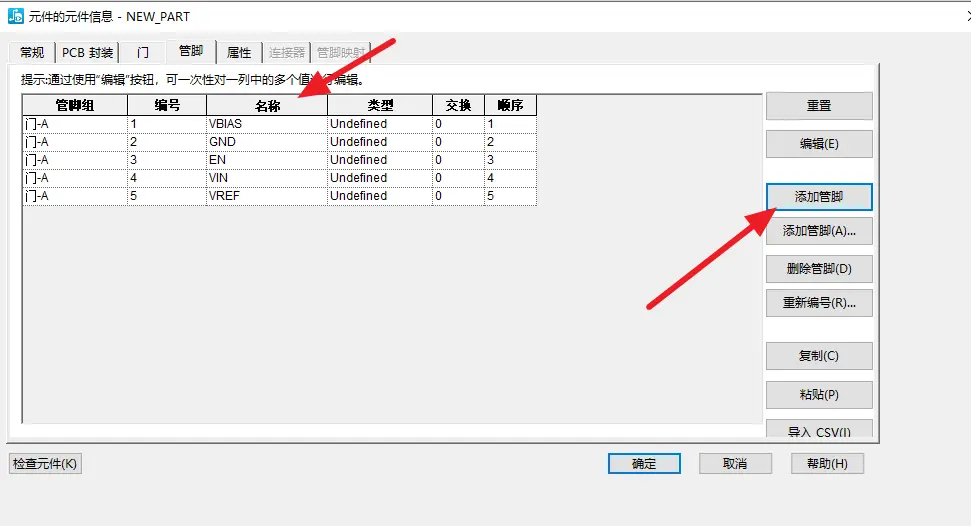

第七步：根据芯片资料设置好管脚对应的网络名称即可，如图8所示，设置完成后进行确定。

图8 设置管脚网络

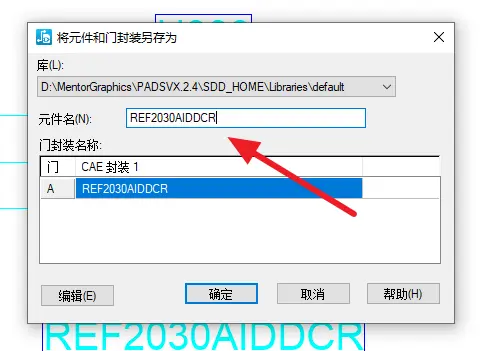

第八步：执行菜单命令文件-保存，对制作好的元件进行命名保存即可，如图9所示

图9 元件保存示意图
