Mentor Expedition如何极坐标旋转添加器件？详细步骤

阅读数 14
点赞 0
article_banner

Mentor Expedition（EE）如何极 坐标 旋转添加器件？

我们在使用 EDA 工具画PCB时，常常会出现一些器件使用极坐标方式摆放器件，对于我们常见的AD、 PADS 、allergeo相信大家都能够找到相应教程，但对于我们Mentor Expedition（EE)该如何旋转呢？

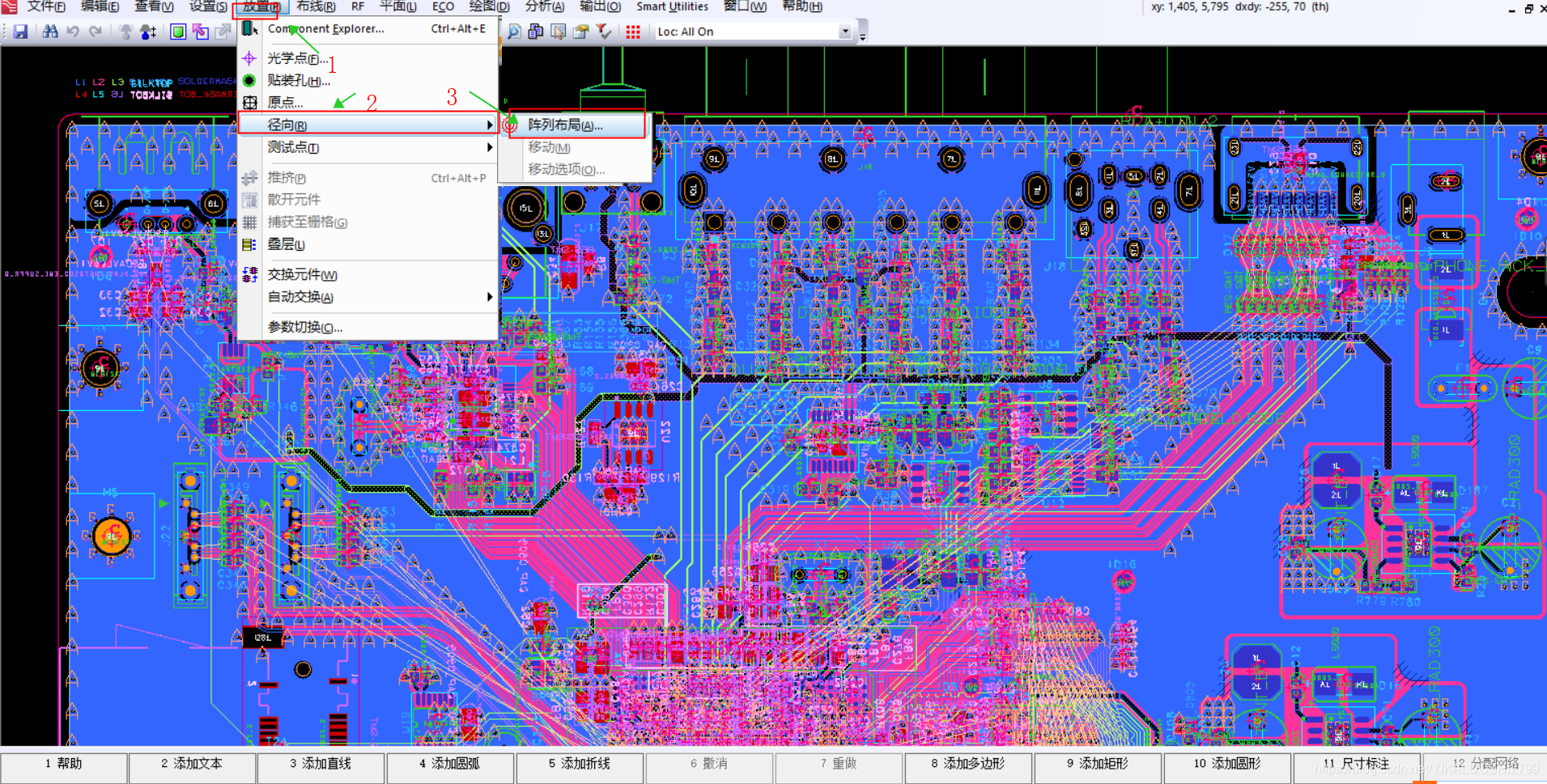

- PLACE-径向-阵列布局（建议使用英文）

   -在这里插入图片描述

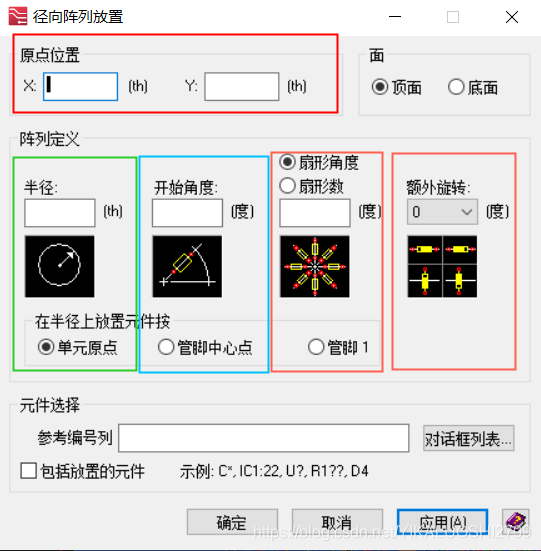

-选取极坐标的圆心（重点）、其次填上对应的半径、角度（极坐标是逆时针为正，算出对应器件对应的角度360度/器件数）、额外旋转是指器件极坐标旋转后原有器件还要旋转对应角度在这里插入图片描述

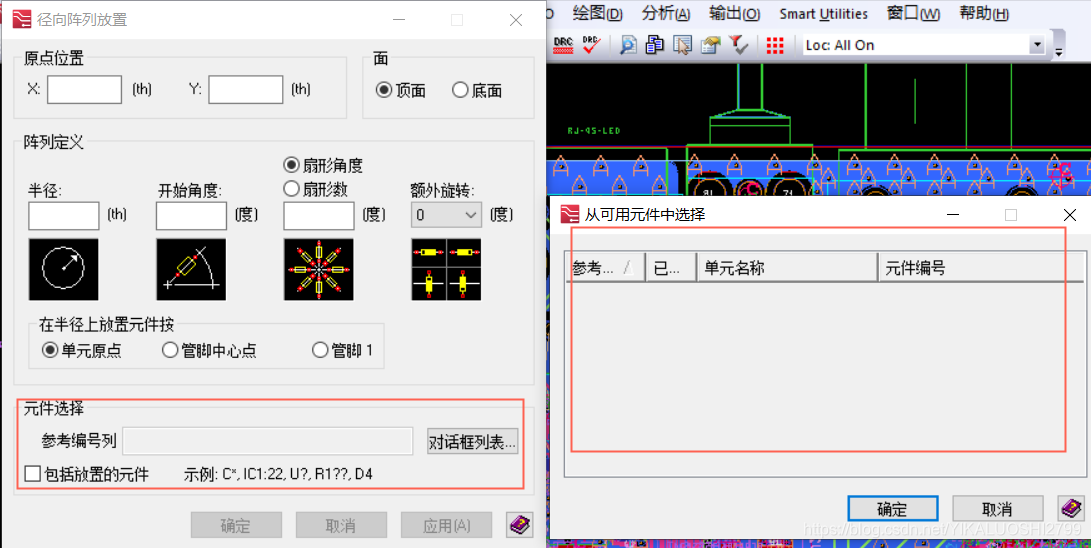

  • 从库中选取相应的器件列表，最后点击OK在这里插入图片描述


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
