EPLAN_009#3D箱柜生成模型视图（2D）教程

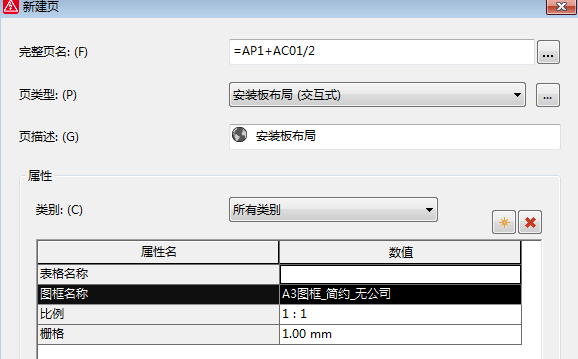

       一、页导航器——新建页——页描述：安装板布局

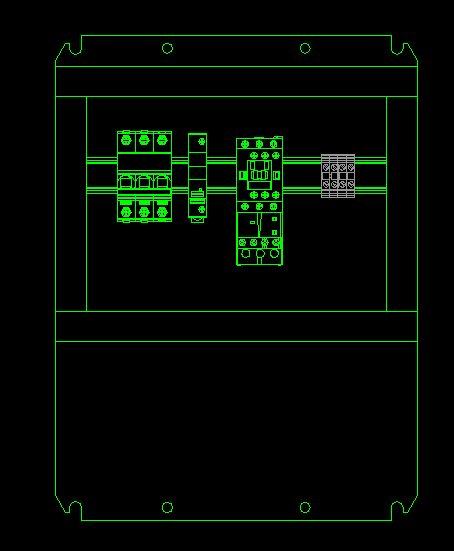

       二、插入模型视图（隐藏线）

        菜单栏  ——插入——图形——模型视图——在图纸中画一个框

    这里的基本组件，可以选择安装板，或者箱柜整体


       这里如果选择视角：前

       但是如果生成的模样不正确，则需要进入布局空间导航器——箱柜——右键——全部显示——菜单栏——编辑——设备逻辑——放置区域——定义——将这个区域定义到整个箱柜的底部那个面上。

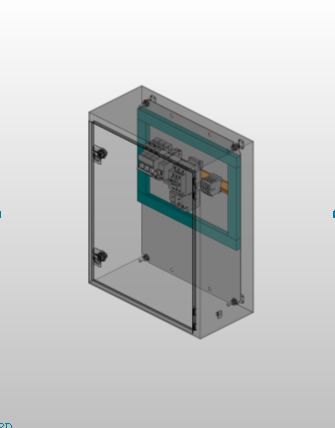

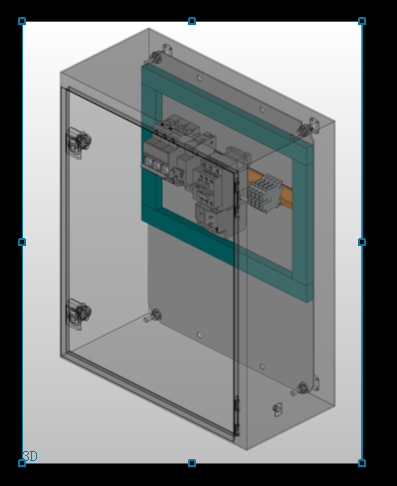

       三、插入模型视图（阴影）

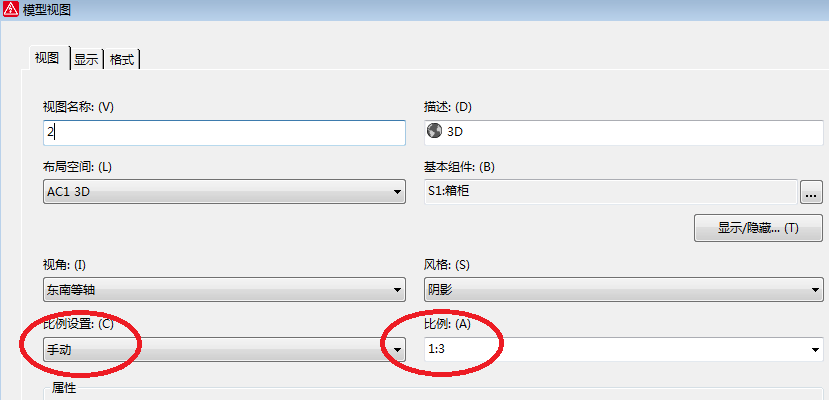

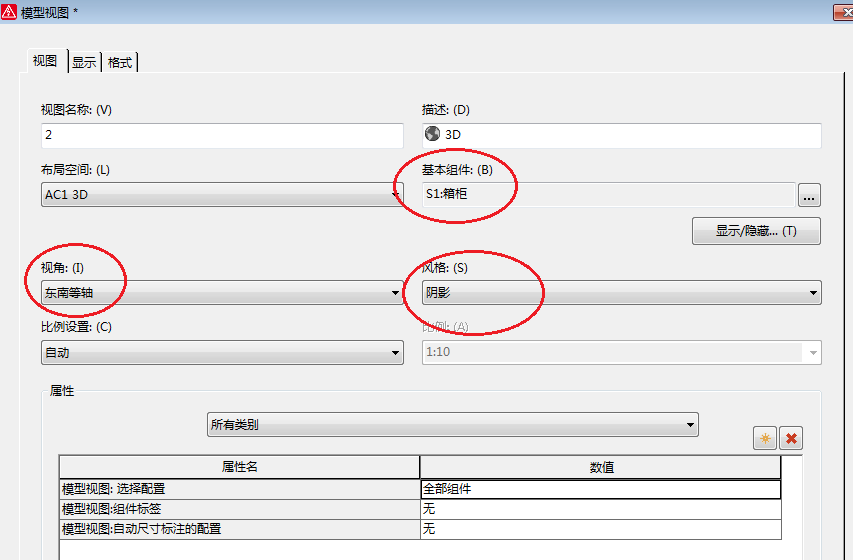

       这里如果选择视角：东南等轴

       但是如果生成的模样不正确，则需要进入布局空间导航器——箱柜——右键——全部显示——菜单栏——编辑——设备逻辑——放置区域——定义——将这个区域定义到整个箱柜的底部那个面上。

       四、3D阴影比例太小，如何调整

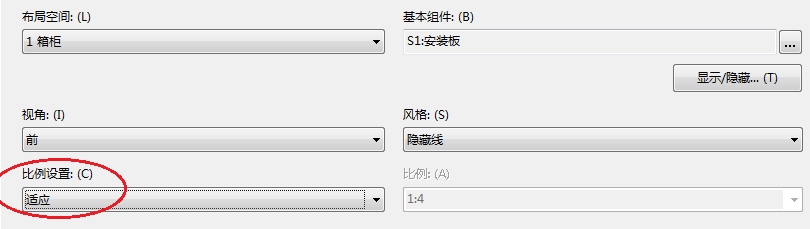

    一般情况：比例设置选择：适应


       如果 模型  不在正中，可以对图形的边框进行上下左右拖动调整。

       五、显示——模型视图并非最新

       页导航器中，点击 项目  名称——菜单栏——工具——报表——更新

       六、2D布局图中的模型视图显示白色线条，转出PDF后会看不到

       2.9 SP1版本以上

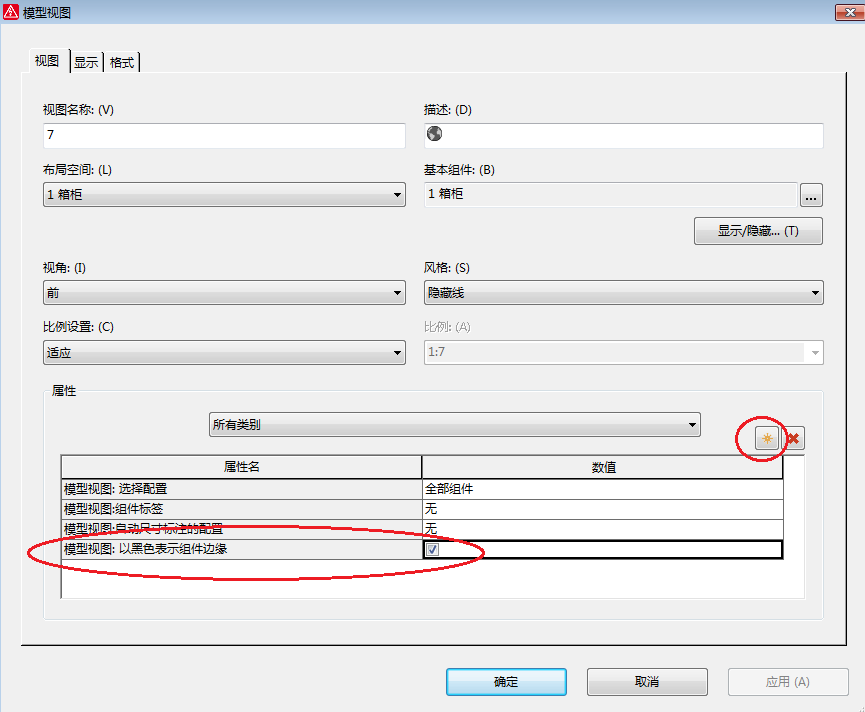

       当前页的模型视图——右键——属性——新建——模型视图：以黑色表示组件边缘

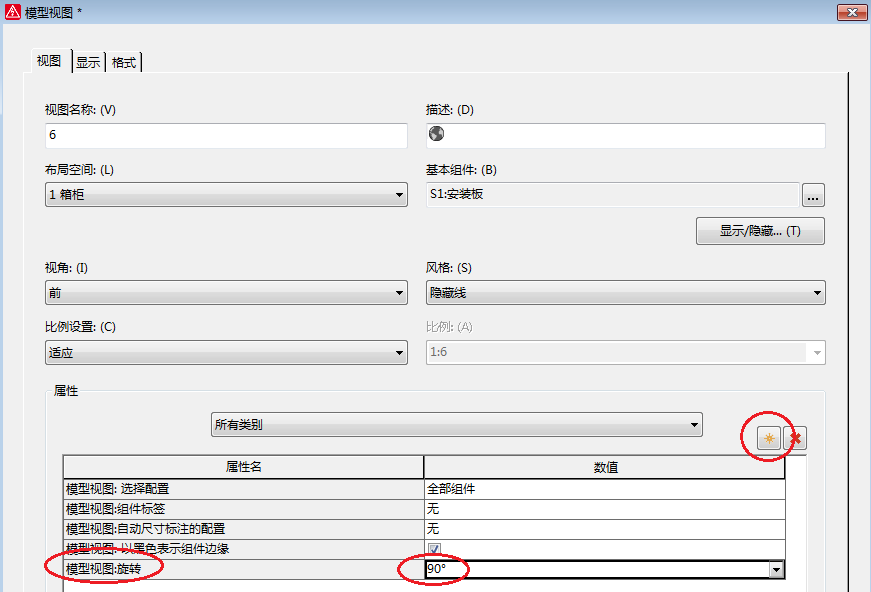

       七、旋转模型视图

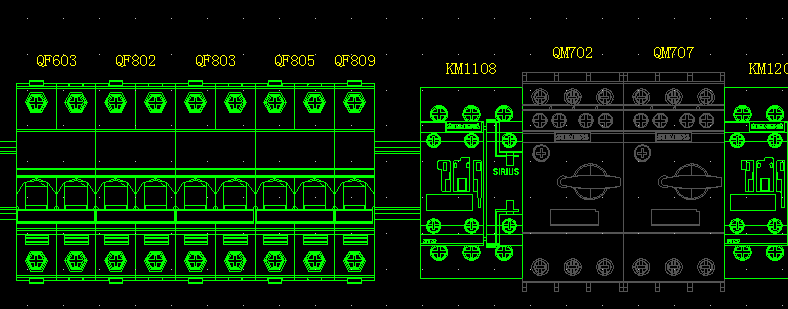

       八、箱柜模型视图中显示设备标识符

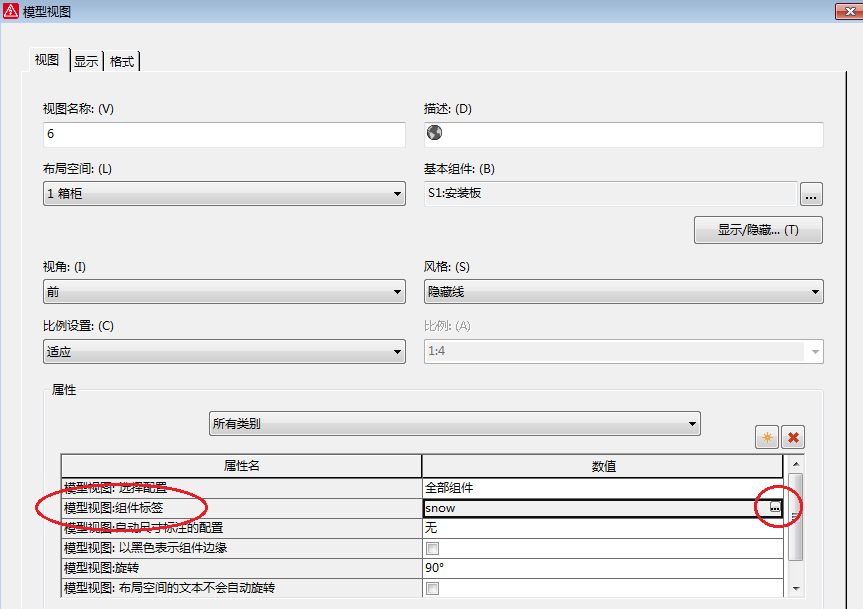

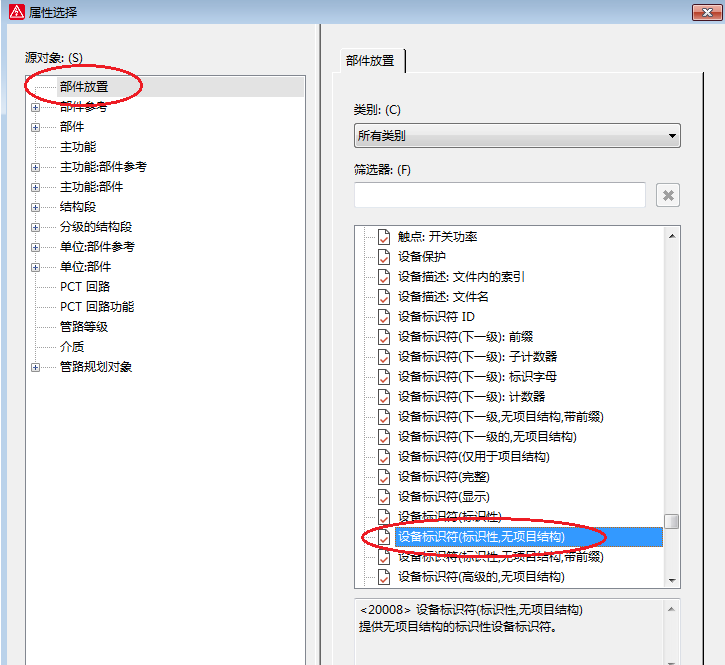

        模型视图——右键——属性——新建——模型视图：组件标签

    图号：倒数第二张


       如果要显示其他内容，可以自己添加。

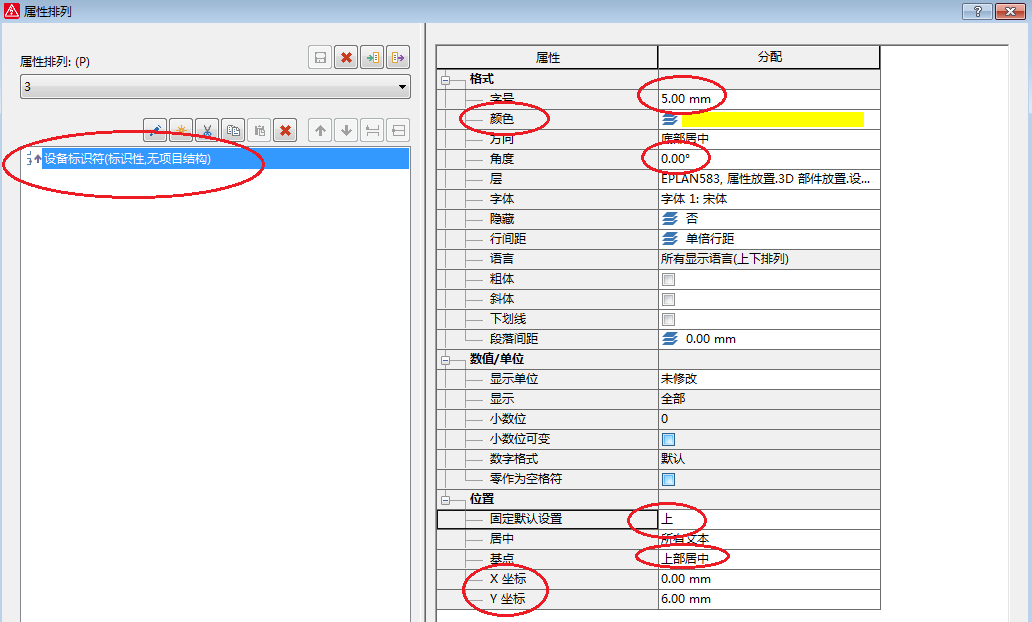

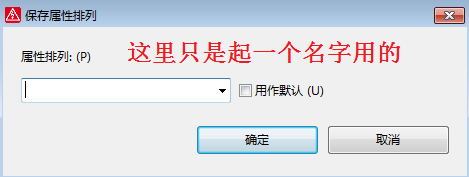

       技巧：添加后在（属性排列）页面——确定——就可以预览，否则一路确定完再生成需要好几秒的等待时间。

       属性排列页面就是看上面——图号：倒数第二张
