EPLAN电气设计问题（一）：无法生成箱柜设备清单的原因与解决

EPLAN 电气 设计 问题1 ： 不能生成 箱柜设备清单？

1. 要生成箱柜设备清单，第一步要创建电路图，为设备（如断路器，接触器，继电器等）添加设备部件号，

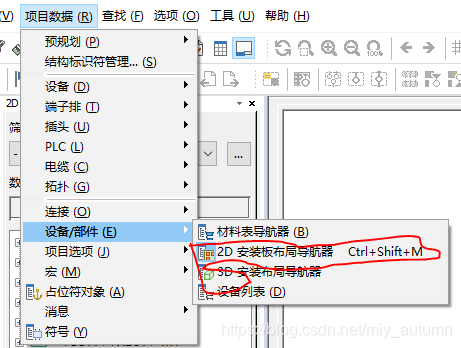

2. 打开2D 安装版 布局导航器， 可看到可以布置到 安装面板上的设备，

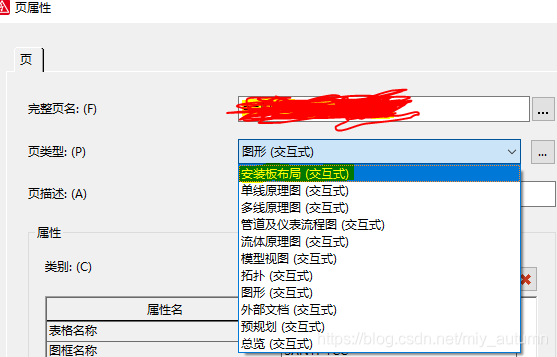

3. 创建新的一页，页 类  型设置为 “安装板布局” ，

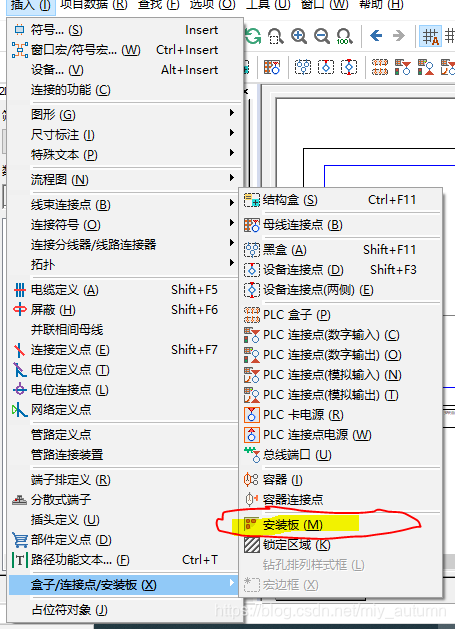

4. 在新建的 “安装板布局” 页中， 插入 一个安装版，上这一步很重要！（安装 面板 也是一种设备，有部件号）

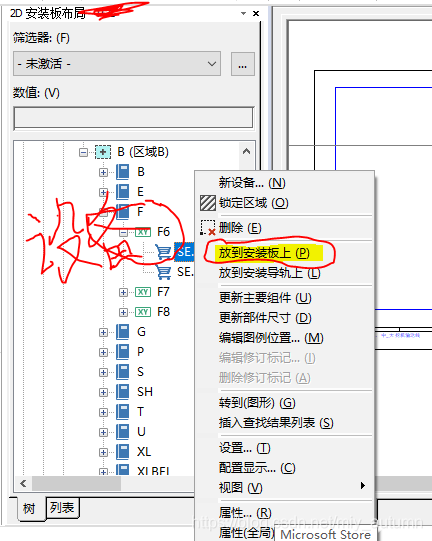

5.  把设备 放置在安装版 上，在设备上点击鼠标右键，选择 “放到安装版上”

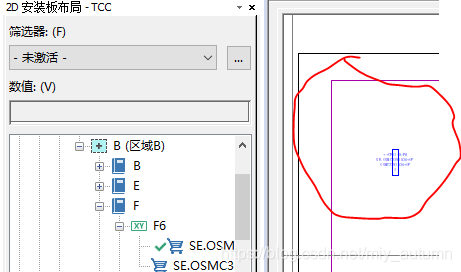

6.  放置到安装的样子，当然可以插入导轨，放到导轨上，可以插入线槽等

7。 要生成 箱柜设备清单， 先点击 工具 -》 再点击 生成

8

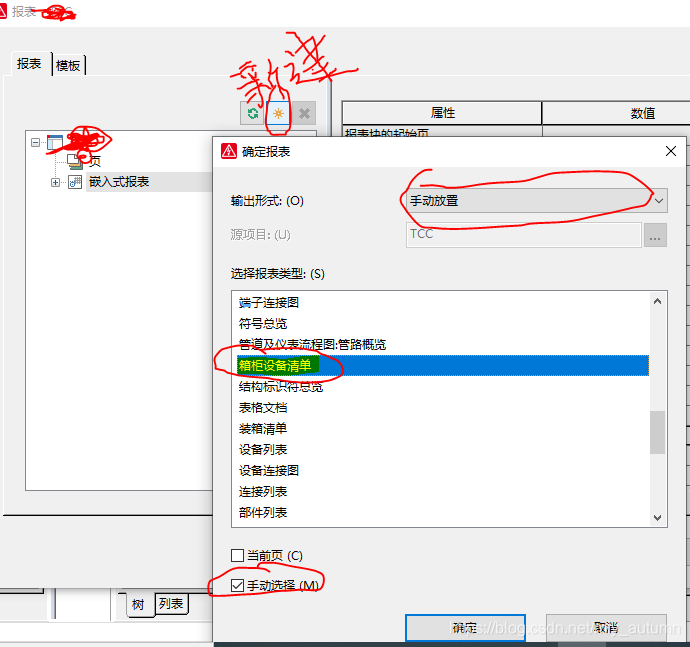

8， 弹出窗口 中，再点击 新建，弹出画面，输出形式 选择手动放置，选择 箱柜设备清单，选择 手动放置， 点击确定。

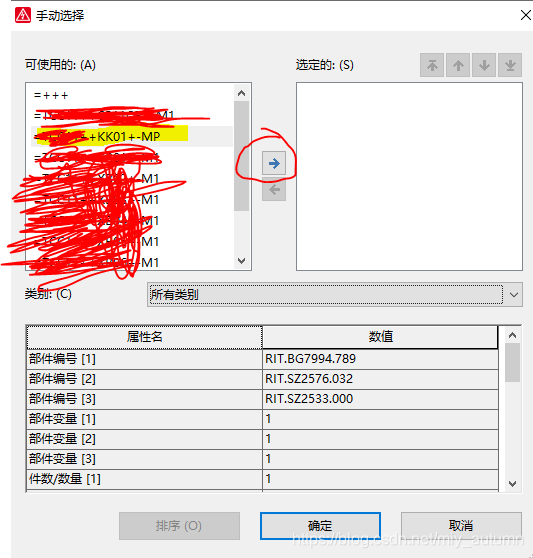

9.  选择要生成的 箱柜设备清单 是放置再哪个 安装版上的，也就是首先选择一个安装板，这一概念要清楚。

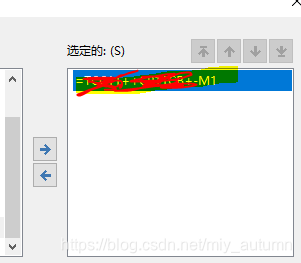

10， 点击向右箭头，表示已选定 的 安装版，可以多选 安装版

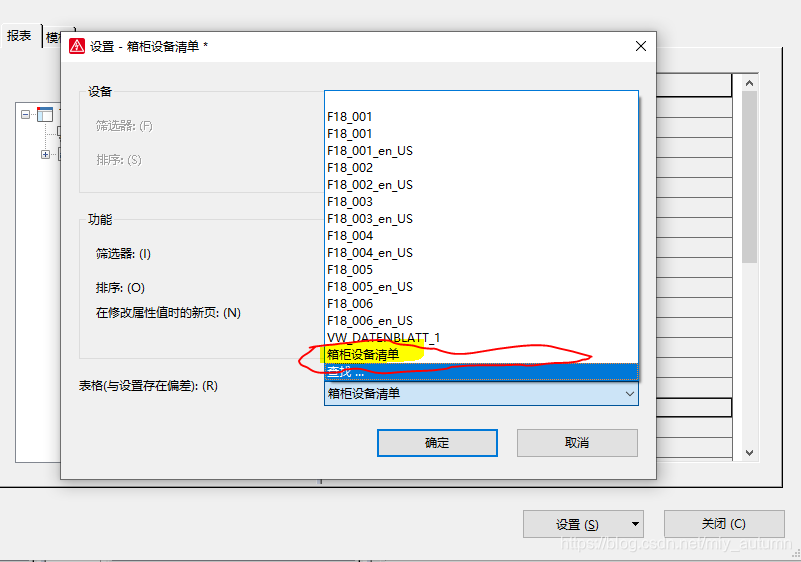

11. 点击确定，弹出窗口，选择生成  “箱柜设备清单”  的 模板 ，这是一个模块名称，可以自定义 制作模板。

12.点击确定，鼠标放置 清单位置，如下图

放置完成。
