EPLAN报表生成标题页与目录的操作教程

1、生成标题页

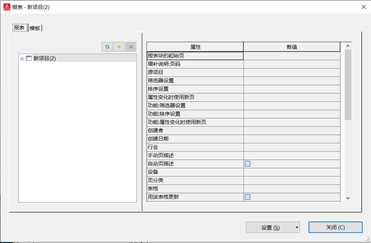

选择【工具】→【报表】→【生成】菜单选项，弹出“报表”对话框，如下图所示

选中项目，鼠标单击右键，【新建】按钮，弹出“确定报表”对话框，选择“输出形式”为“页”

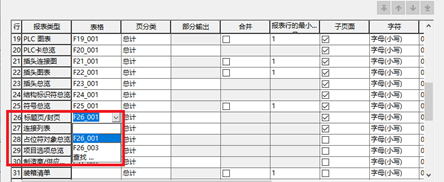

注意：1、第一次使用eplan生成报表功能，可能无法新建报表。我们需要更改选择其它 表格 ，再次新建。

2、“输出形式”此处有2种选择，即“输出为页”和“手动放置”。

输出为页：输出形式是新建页并把报表放置在此 图纸 上，并入项目图纸中。

手动放置：输出形式是把生成的图表插入到已经存在的图纸中，以补充该图纸中的 信息 。例如，可以在安装板布局图的空白位置插入箱柜设备清单。

    在“选择报表 类  型”列表框内选择【标题页/封页】，单击【确定】按钮。完成设置，弹出“标题页/封页（总计）”对话框，如下图所示

选择“标题页/封页”的保存位置，可以通过填写“高层代号”、“位置代号”文本框中的内容设定封页保存位置。

  在选择保存报表位置时，还可以通过单击鼠标选择图纸结构设定报表保存位置，默认使用“标题页/封皮”的页描述，也可以通过“自动页描述”的设置编写描述文字。

1、高层代号中填写 MCC

2、位置代号中不填写

3、页名中填写1

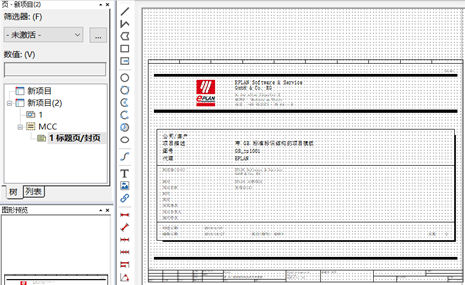

填写完如下图所示

单击【确定】按钮，回到报表对话框，单击【关闭】

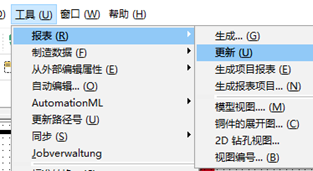

注：如果已存在报表，但是由于修改图纸内容，需要更新报表，可以单击【更新】按钮。

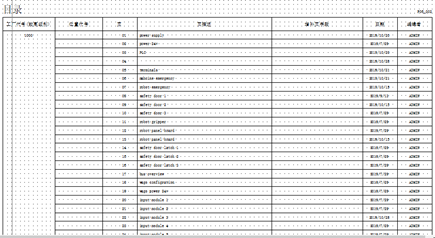

2、生成目录

选择【工具】→【报表】→【生成】，弹出”报表对话框“，选中项目单击右键，选择【新建】，弹出确定报表对话框，选择”目录“，确定。回到”目录（总计）对话框“，选择放置目录位置为高层代号MCC，页名为”2“，页名自动描述有效，确定。
