Cadence数模混合仿真完整流程

Cadence数模混合仿真流程

• 1.进入Libraty Manager界面
• 2. 新建cell（digital）单元
• 3. 选择 cell type及编辑器
• 4. 为cell命名并编写verilog代码——生产symbol
• 5 建立 Analog - Digital 混合仿真原理图
• 6.建立 Analog - Digital 混合仿真config文件
• 7.建立混合仿真环境

    前端时间在学校实验室的服务器需要数模混合仿真的时候，研究了很久数模混合仿真方法。最近开始意识到写博客，记笔记的重要性。打算重新回顾总结一下。将Cadence 数模混合仿真流程总结如下：

  如果Cadence 版本差别太多可能不太适用

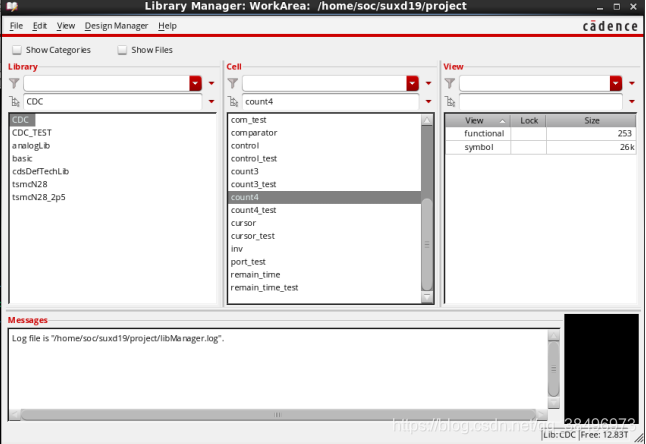

1.进入Libraty Manager界面

2. 新建cell（digital）单元

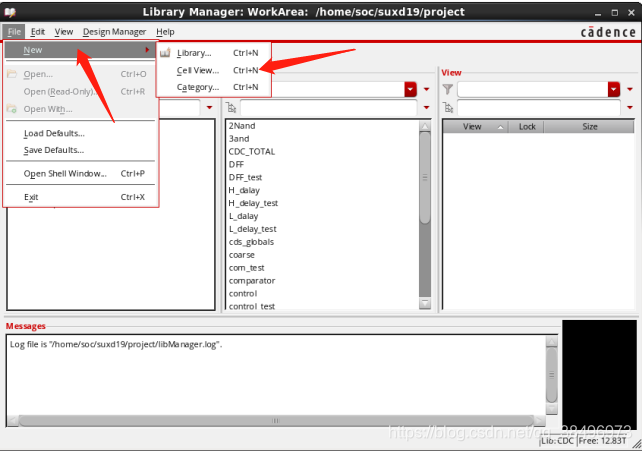

   这一步按照新建模拟电路cell的方法，建立数字cell。file——new——cellview

3. 选择 cell type及 编辑器

完成第一二步之后出现以下界面，

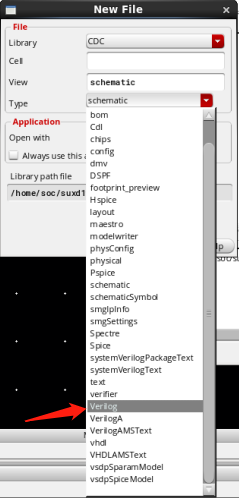

   点击type选项，选择verilog选项,之后，编辑器会自动变为text editor

4. 为cell命名并编写verilog代码——生产symbol

a.按照verilog代码要求，编写verilog代码并检查.以计数器代码为例

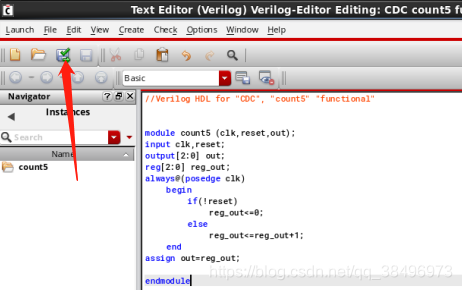

b.编写好代码后，点击检查代码无误。

注意：点击检查后如果代码有误，编辑器会有提示，根据错误提示修改代码，重复点击检查按键。直到出现如下界面表示代码无误

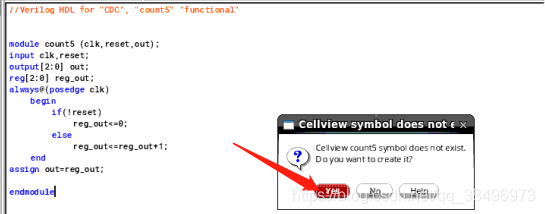

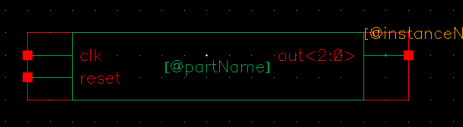

c.点击yes生产symbol


   此处的输入输出口均为verilog代码里定义的端口，多位端口如图所示

5 建立 Analog - Digital 混合 仿真 原理图

这一步与普通的模拟测试电路没有区别，新建的cell type选择 schematic即可。

   按照选择模拟电路symbol的方法，在schematic电路图中导入之前生产的count5的symbol。加入时钟信号，地。
注意此处暂时不用考虑数字模块的电源电压，后续仿真会设置。如果跟模拟模块联合仿真，按照正常步骤添加模拟symbol即可，之后正确连线，打好label方便仿真测试
Check and Save没有问题之后就可以关闭原理图界面了

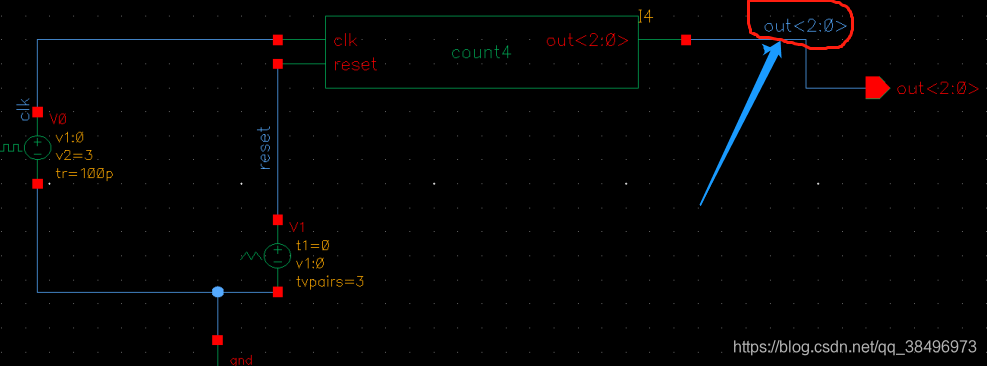

小技巧提示：如果输出端口为多位数据，可以将对应输出点命名为out<n:0>这种格式，表明输出有n+1位这个地方困混我很久，一直不知道怎么观察多位的输出。希望对大家有用。

6.建立 Analog - Digital 混合仿真config文件

a.按照之前创建 Cellview 的方法，这里在 Cell 的名字要与刚刚混合仿真的 schematic的名字相同。Type 一定要选 config。这样在 View 中也是 config。点击 OK 进行创建。

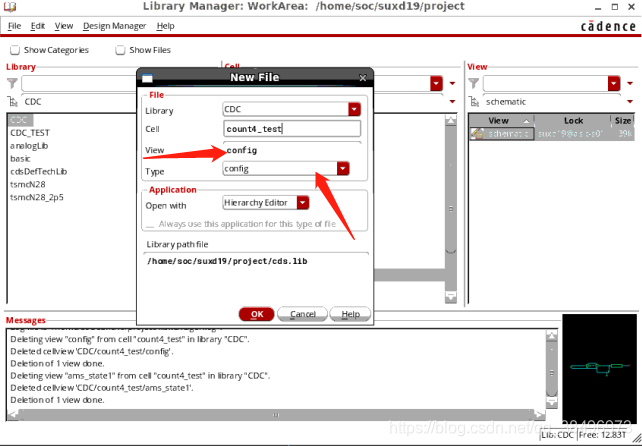

b.或者在library manager界面选中仿真原理图cell后，点击file——new——cellview。此时cell的名称自动为count4_test,但type为config

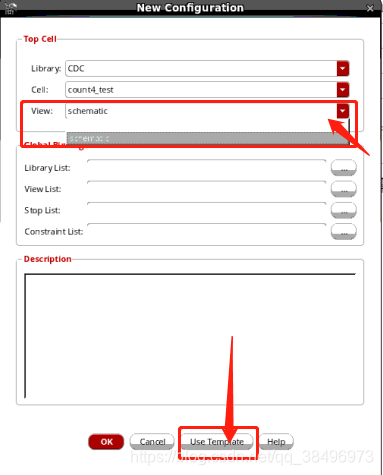

   点击OK后，出现如下界面，选择view——schematic,表示混合仿真原理图。

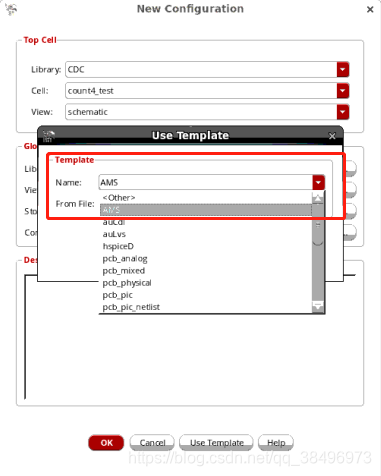

   接下来，再选择ues template,选择AMS仿真器，点击OK

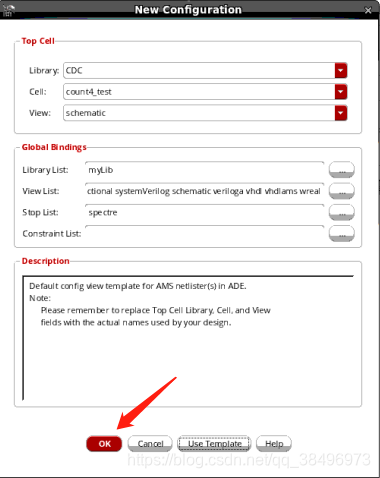

   如下图所示，已经加载好所需要的仿真配置，点击OK，关闭配置界面。

7.建立混合仿真环境

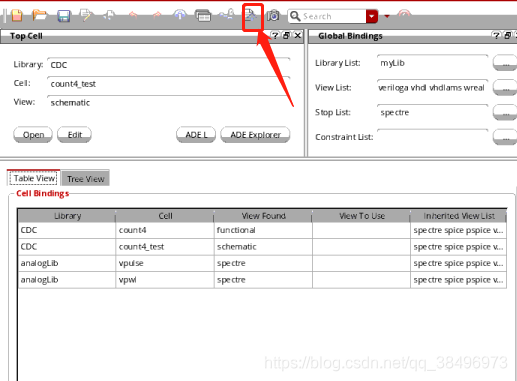

完成以上步骤后，在下图界面点击箭头处，进行**updata and save **操作。


   如果出现如下界面，选中后点击OK.

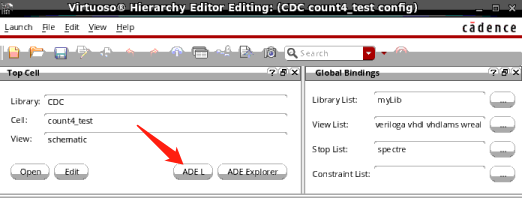

   点击下图中，ADE L选项。

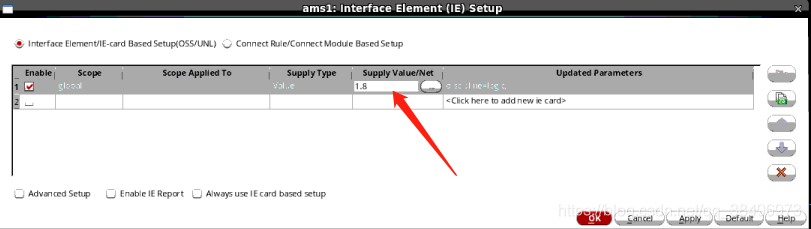

   在ADE L 仿真界面选择setup——>connect rulers/IE setup 在以下界面，选择数字模块的供电电压。

   我用的是1.8V电压，根据系统要求，自行设定

之后按照 正常流程选择瞬态tran仿真，并且选择要观察的信号线，便可以正常仿真。

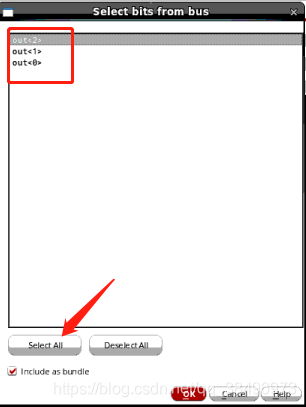

注意如果要观察的信号线有多位数据，选中信号线的时候会出现如下图界面。

   可以选择其中一位观察，也可以全部选择。

以上就是 cadence 数模混合仿真流程，之前用到数模混合仿真的时候花费了不少时间，希望可以帮到大家。欢迎评论讨论。
