cadence前仿DRC LVS版图寄生参数提取后仿完整流程实操记录

01:09 搭反相器原理图

03:30 生成symbol

06:06 搭建testbench

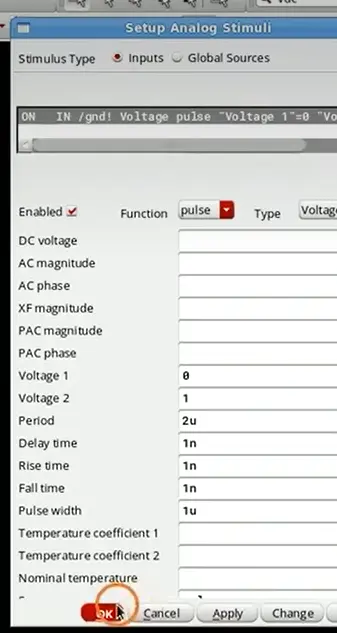

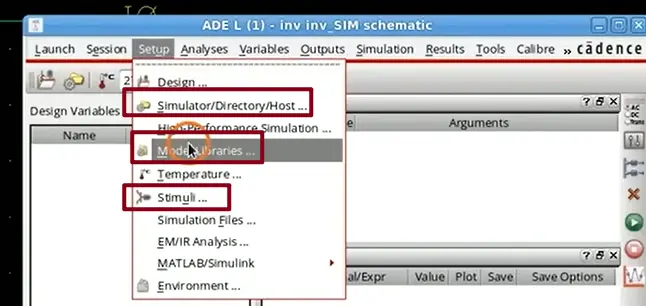

08:15 前仿：设置仿真器， model，激励，仿真方式-trans

10:30 前仿波形

11:43 保存state

13:18 生成版图,把原理图里的端口也转为版图

14:31 option需要改

19:48 手动画guarding ring

23:46 本来只能上下移动，快捷键N点两下可以左右移动

33:26 DRC

40:24 LVS前在pin上打label

42:06 LVS：1. input-netlist-勾选export schematic viewer

2. Rules-PDK../calibre/calibre.lvs

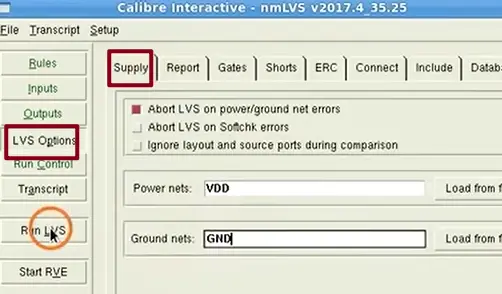

42:43 LVS options设置-supply-Power nets:VDD ;ground nets:GND

44:02 PEX寄生参数提取

45:01 PEX options

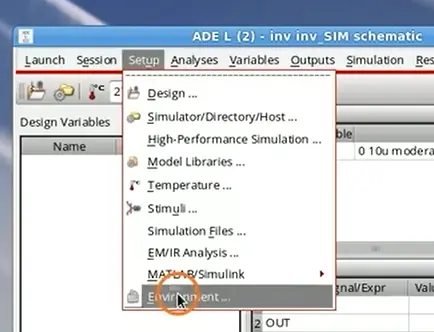

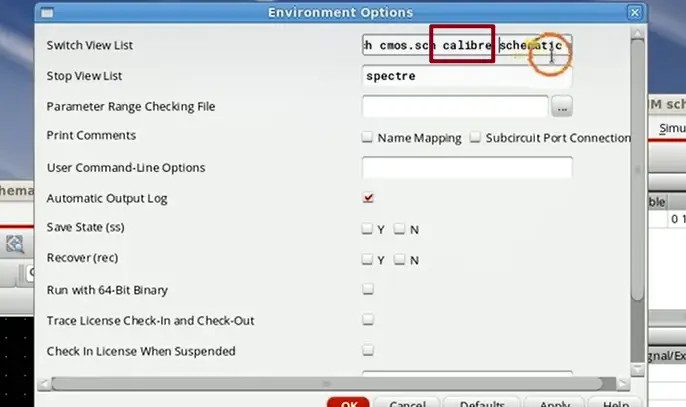

48:57 后仿设置：ADE中setup-enviroment中，schematic前添加calibre

会优先调用cabilre视图
