Cadence信号完整性（一）：仿真步骤3详解

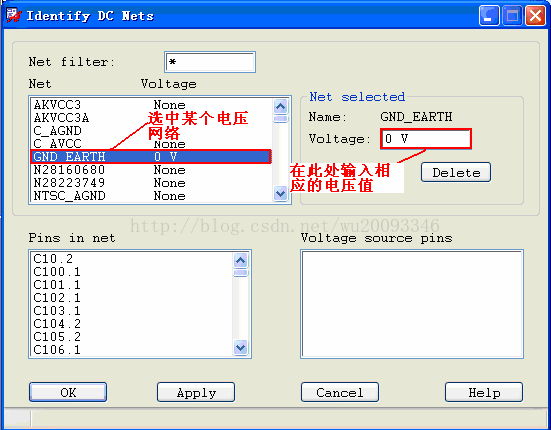

（2）单击“Identify DC Nets”，弹出“Identify DC Nets”窗口，如图2-6 所示：

                                        图 2-6 Identify DC Nets 窗口

（3）在“Net”列表中选择网络如“GND_EARTH”，在“Voltage”栏双击“NONE”

    输入相应的电压值如0，并按下“Tab”键。再如选择“VCC285”，在“Voltage”栏双击“NONE”

    输入相应的电压值如2.85，并按下“Tab”键。

    （4）单击“OK”，关闭“Identify DC Nets”窗口。“Database Setup Advisor” 窗口将再

    次显示。

    注意：如果有的网络与提取的网络无关，则可以不分配电压属性。

    2.5 器件设置（Device Setup）

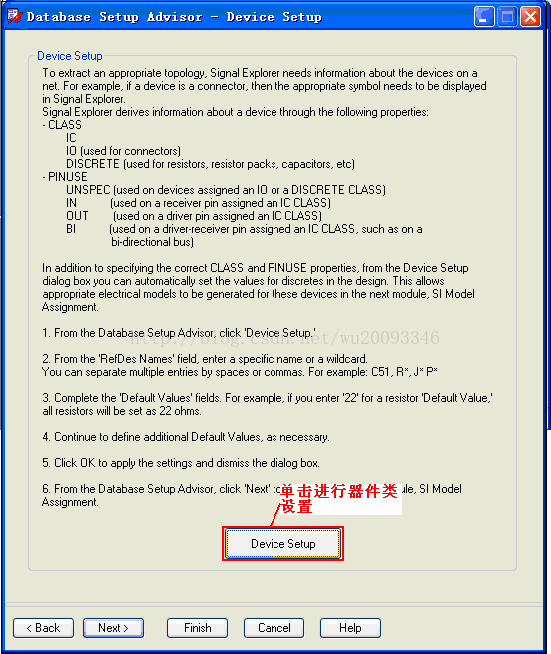

    （1）单击“Next”，弹出“Data Setup Advisor –Device Setup”窗口，如图2-7 所示：

                                   图 2-7 Data Setup Advisor –Device Setup 窗口

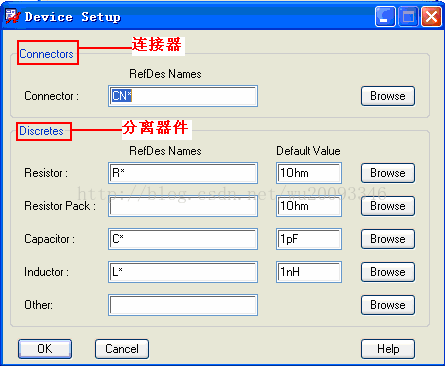

（2）单击“Device Setup”，弹出“Device Setup”窗口，如图2-8 所示：

    确定哪一个元件是连接器（Connectors），哪一个元件是分立元件（Discretes），并相应地

    确定器件的“Class”和“Pinuse”。

      器件类（Device Class）

      IC 是能分配IBIS 模型的有源器件

    每个管脚的PINUSE 必须是IN、OUT、BI、NC、GROUND、POWER、OCA、

    OCL

      DISCRETE 是无源器件（电阻、电容、电导）

    每个管脚的PINUSE 必须是UNSPEC

      IO=INPUT/OUTPUT

    每个管脚的PINUSE 必须是UNSPEC

      PINUSE

      PCB SI 使用PINUSE 来确定Sigxplorer/Signoise 仿真的缓冲器类型

    Input、Output、Bidirectional、UNSPEC、Power、Ground

      对于 IO 和DISCRETE 器件的PINUSE 必须是UNSPEC

    都是无源器件

                                    图 2-8 器件类设置窗口

PCB SI 使用Device Class 来确定元件类型。IC 的类指定为有源器件，比如驱动器或

    接收器。DISCRETE 的类指定为无源器件，比如电阻、电容、电感。IO 的类指定为输入

    或者输出器件，比如连接器。在UL2 项目中，连接器都是以CN 标识的，因此在Connector

    栏中应输入CN*。

    对于仿真，处理这些信息很重要。当执行仿真时PCB SI 使用PINUSE 属性值。例

    如，不小心把电阻PINUSE 分配为OUT，PCB SI 会假定电阻是一个驱动元件并为电阻

    分配一个默认的信号模型。在电阻的Allegro 器件文件创建过程中，Device Class 分配不

    正确，就能导致上述错误。

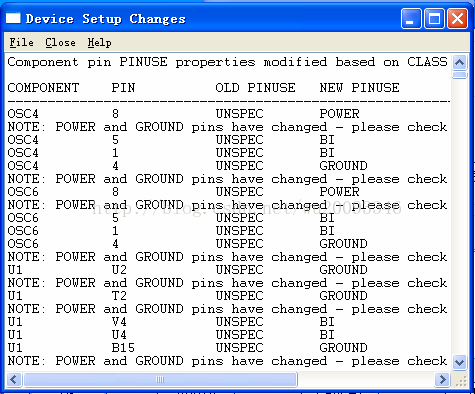

    （3）设置完成后，单击“OK”，保存修改返回“Database Setup Advisor-Device Setup”

    窗口，并弹出一个元件变化的状态报告，如图2-9 所示：

                                  图 2-9 元件变化的状态报告

2.6 SI 模型分配

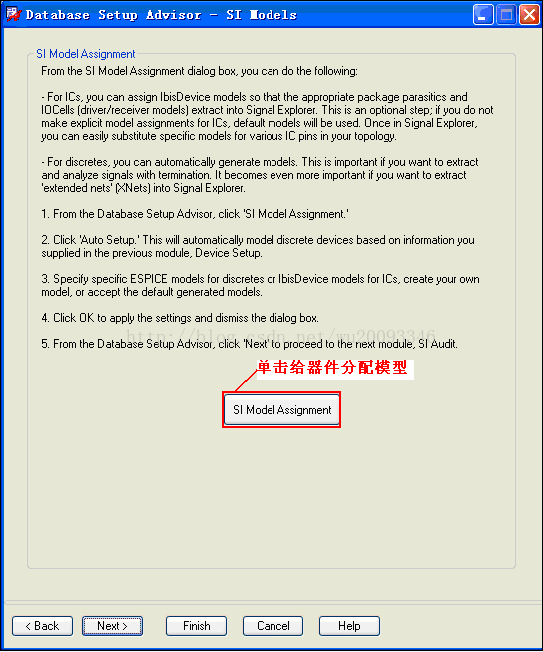

    （1）单击“Next”，弹出“Data Setup Advisor –SI Models”窗口，如图2-10 所示：

                                     图 2-10 Data Setup Advisor –SI Models 窗口

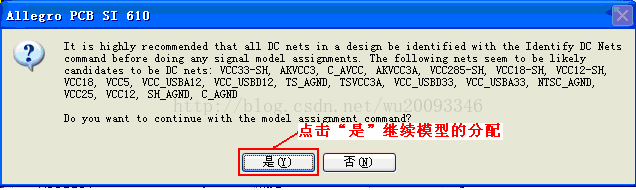

（2）单击“Signal Model Assignment”→弹出提示信息（有的DC 网络没有分配电压值），

    如图2-11 所示：

                                                                    图 2-11

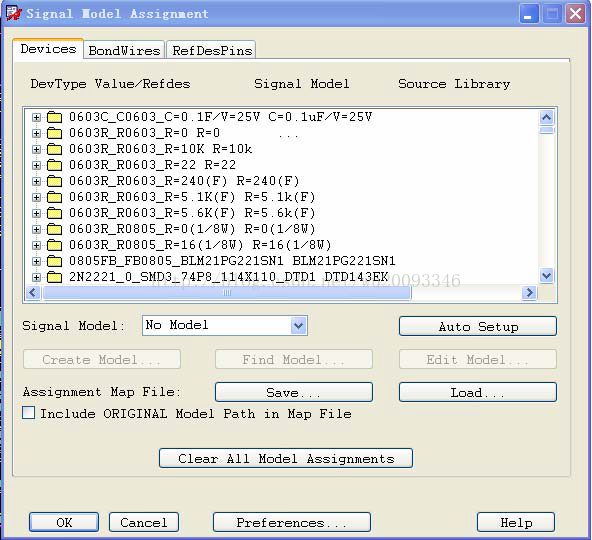

（3）单击“是”，弹出“Signal Model Assignment”窗口，如图2-12 所示：

      Device 可以手动或自动为器件分配模型。

      Bond Wires 定位并为Bondwire 连接分配Trace 模型。

      RefDesPins 为指定管脚分配IOCell 模型。

                                          图 2-12 Signal Model Assignment 窗口

（4）手动分配元件模型

    这里只对地址线A15 进行仿真，该网络连接了五个器件分别是U8、U32、U38、U40、

    U45。下面以U38 为例，为其分配IBIS 模型。

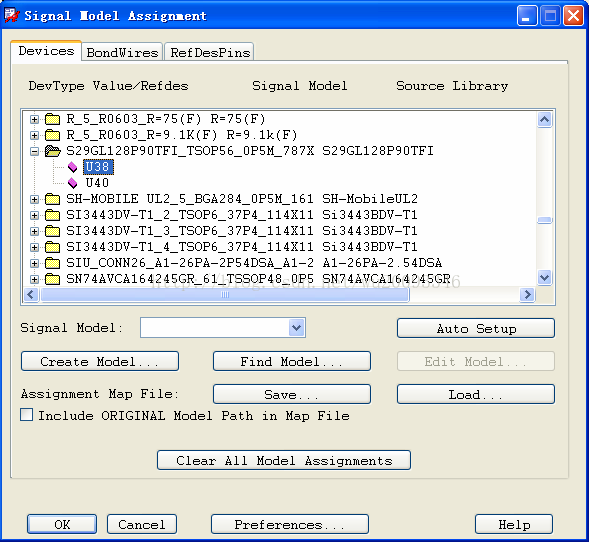

    在“Device”列表中找到U38，如图2-13 所示：

                                            图 2-13 Signal Model Assignment 窗口

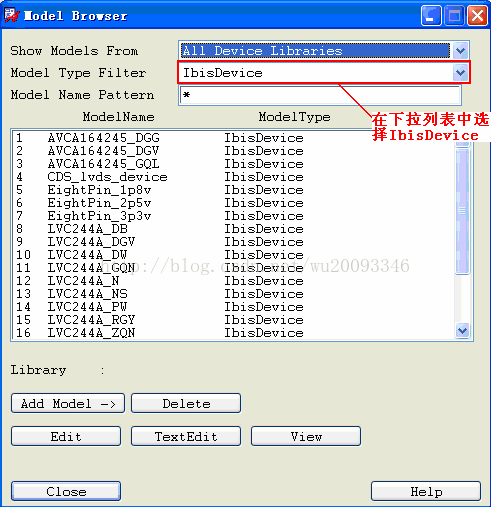

然后单击“Find Model”，出现“Model Browser”窗口，如图2-14 所示：

                                      图 2-14 Model Browser 窗口

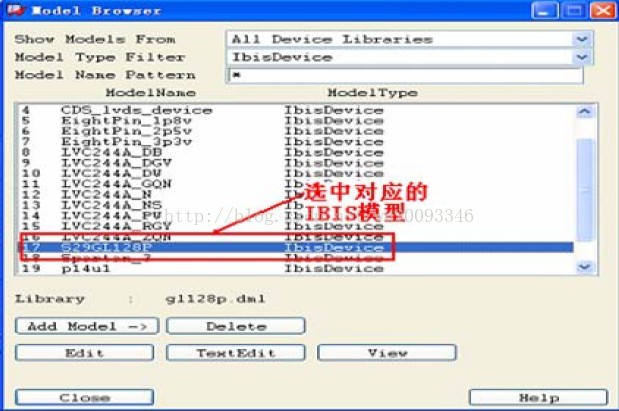

在Model Type Filter 栏中选择IbisDevice，在Model Name Pattern 栏中输入*，如果知

    道对应的IBIS 模型直接输入模型名称即可找到模型。然后在模型列表中找到对应的IBIS 模

    型（U38 对应的IBIS 模型为S29GL128P）单击，如图2-15 所示：

                                       图 2-15 在“Model Browser”窗口选中对应的模型

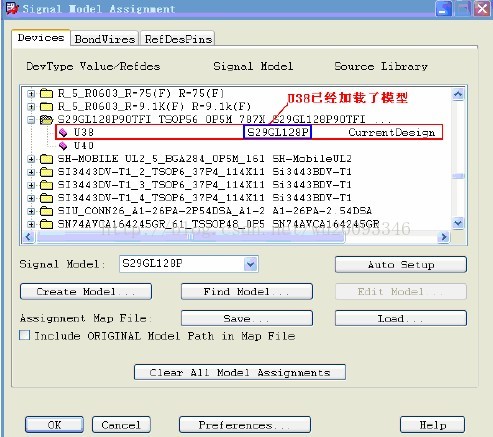

然后点击“Close”，回到“Signal Model Assignment”窗口，如图2-16 所示：

                                   图 2-16 Signal Model Assignment 窗口

由图知，U38 已经分配了IBIS 模型，同理给其余的器件分配对应的IBIS 模型。

    （5）模型分配完成后，单击“OK”，保存修改返回“Database Setup Advisor-SI Models”

    窗口。

    2.7 SI 检查（SI Audit）

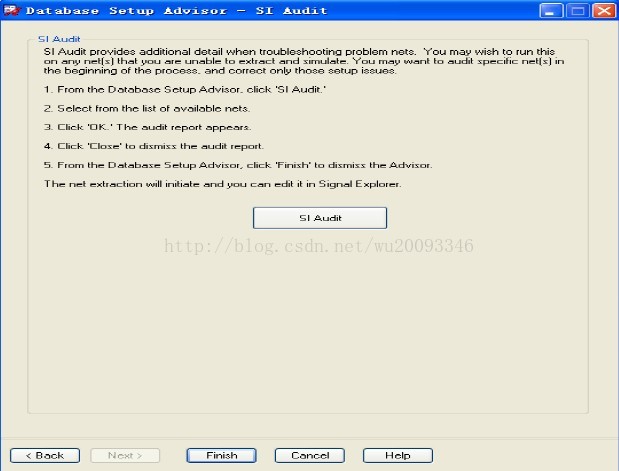

    点击“Next”进入“Database Setup Advisor-SI Audit”窗口，如图2-17 所示：

                                      图 2-17 Database Setup Advisor-SI Audit 窗口
