Cadence信号完整性（一）：仿真步骤2详解

出自《基于Cadence的信号完整性仿真步骤.pdf》

在这里要完成两项工作：

   （1） 把所用到的模型加到 模型库 中。选择“Add existing library”→“ Local   Library”,如图1-8 所示：

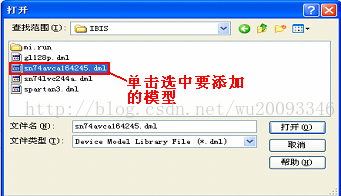

图 1-8 添加模型（单个）

选择相应的模型后，选择“打开”，这种方法只能一个一个的添加。如果要添加的模型比较多可以选择“Add existing library”→“Local LibraryPath”，如图1-9 所示：

图 1-9 添加模型（批量）

选择模型所在的文件夹，选择“OK”，这样整个文件夹中的模型都会添加到模型库中。

   （2） 创建自己的库文件，以后本次仿真新创建的信号模型如电阻、电容的模型会自动保存到该库文件中。选择“Create new library”，如图1-10 所示：

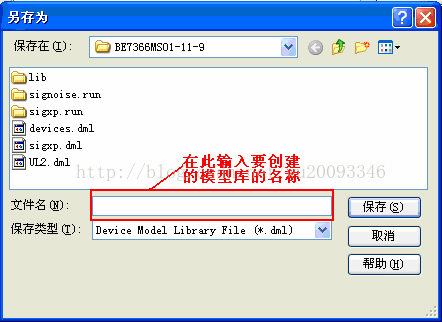

图 1-10 Create new library 窗口

输入文件名，选择保存路径后，选择“保存”。新建的库也会被添加到模型库中。

2.对电路板进行设置（Setup Advisor）

下面以UL2 项目的PCB 板为例介绍，对其中的地址信号A15 进行 信号完整性  仿真。

   2.1 准备好要仿真的电路板，用Allegro PCB SI 610 打开UL2 的PCB 板—BE7366MS01-11-9.brd。如图2-1所示：

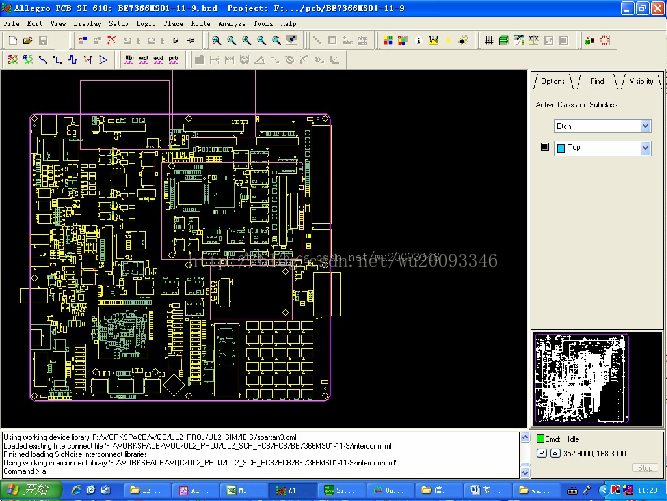

图 2-1 UL2 的PCB 板图

2.2 调用参数设置向导选择“Tools”→“Setup Advisor”，弹出“Database Setup Advisor”窗口，如图2-2 所示：

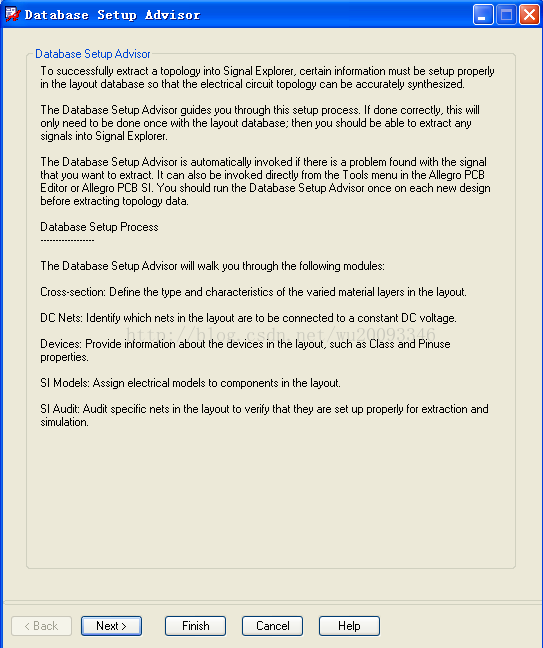

图 2-2 Database Setup Advisor 窗口

2.3 叠层设置

   进行叠层设置，确定电路板层面，包括每层的材料、类型、名称、厚度、线宽和阻抗信息，并确定PCB 的物理和电气特性。

   （1） 在图2-2 中，单击“Next”弹出“Database Setup Advisor-Cross_section”窗口，如图2-3 所示：

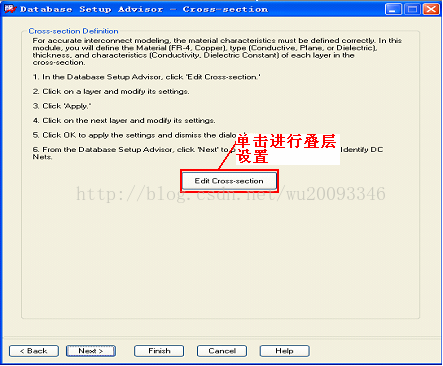

图 2-3 Database Setup Advisor-Cross_section 窗口

（2） 单击“Edit Cross-section”弹出“Layout Cross Section”窗口，如图2-4 所示：

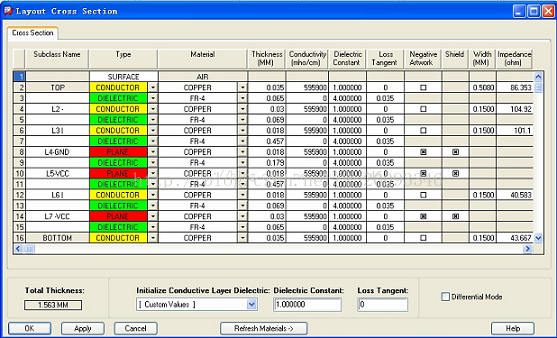

图 2-4 Layout Cross Section 窗口

在系统中，整个电路板的厚度是一个固定值，所以不要改变它。在这里可以设置每一层的厚度，层面的类型，绝缘层的介电常数，线宽等等，并能计算出相应的特性阻抗值。Mode 当“Differential Mode”被选择时，线宽、阻抗、差分阻抗、差分间距、差分耦合的模式都是相关联的。根据改变的值，编辑器都会弹出菜单，允许进一步进行准确设置。Material 从下拉菜单中选择材料。Loss Tangent 根据绝缘层的功率因数补偿角的正切，指定当前选择的绝缘层的介电损失。Type 层面的类型，包含SURFACE、CONDUCTOR、DIELECTRIC、PLANE 等。Thickness 分配给每个层的厚度。Line Width 确定布线层的布线宽度。Impedance 分配给每个层的阻抗。参数设置完成后，单击“OK”，关闭“Layout Cross Section”窗口。“Database Setup Advisor”窗口将再次显示。

   2.4 设置DC 电压值

   （1）点击“Next”弹出“Data Setup Advisor -DC Nets”窗口，如图2-5 所示：

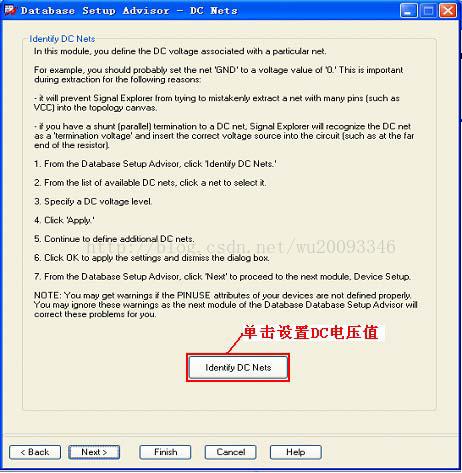

图 2-5 Data Setup Advisor -DC Nets 窗口
