CAD绘制电脑布局图，教程来了！

在做电脑布局或者接线示意的时候，使用一些简单的示意图有助于理解，该怎么绘制这个平面图呢？下面我们就来看看详细的教程。

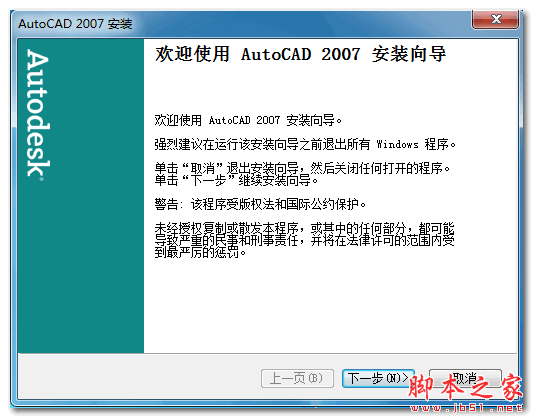

AutoCAD 2007 官方中文精简版(附序列号) 32/64位

• 类型：3D制作类
• 大小：123MB
• 语言：简体中文
• 时间：2017-03-27

查看详情

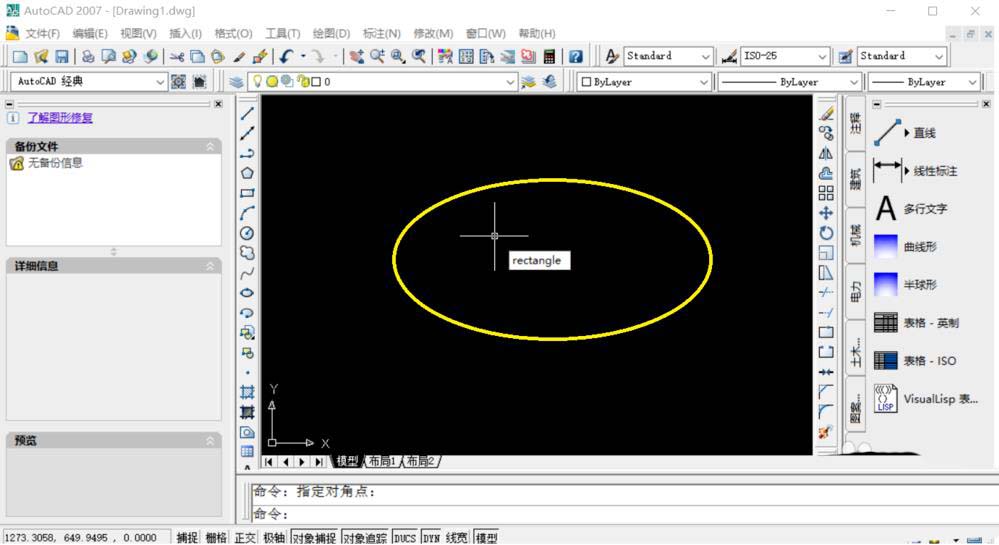

1、打开Auto CAD2007，使用rectangle命令绘制一个矩形做电脑显示器示意。

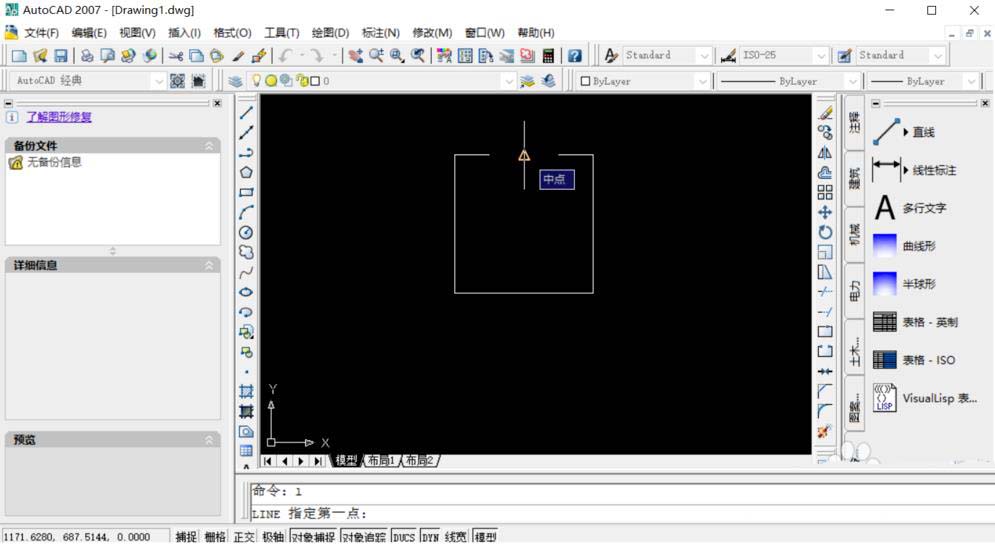

2、使用line命令，通过捕获矩形边界中点，绘制一条垂直直线，用于后面的镜像操作。

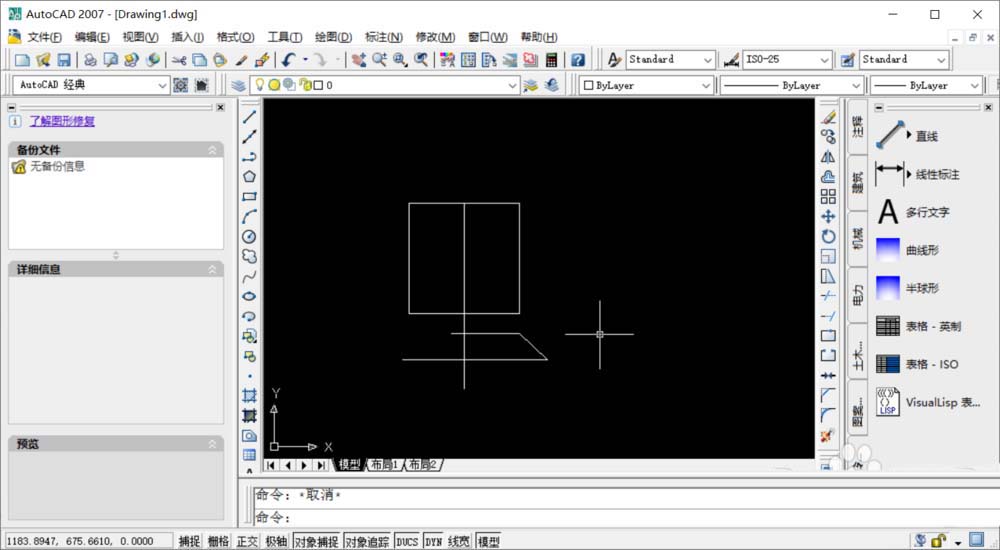

3、在矩形下面绘制半边梯形，左侧超出中线，后面会剪掉，用来镜像做键盘示意。

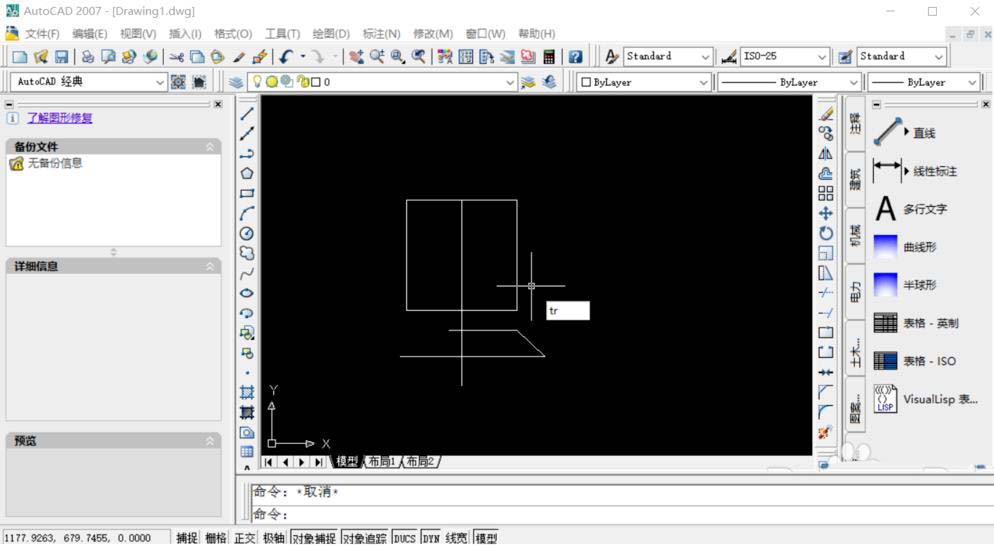

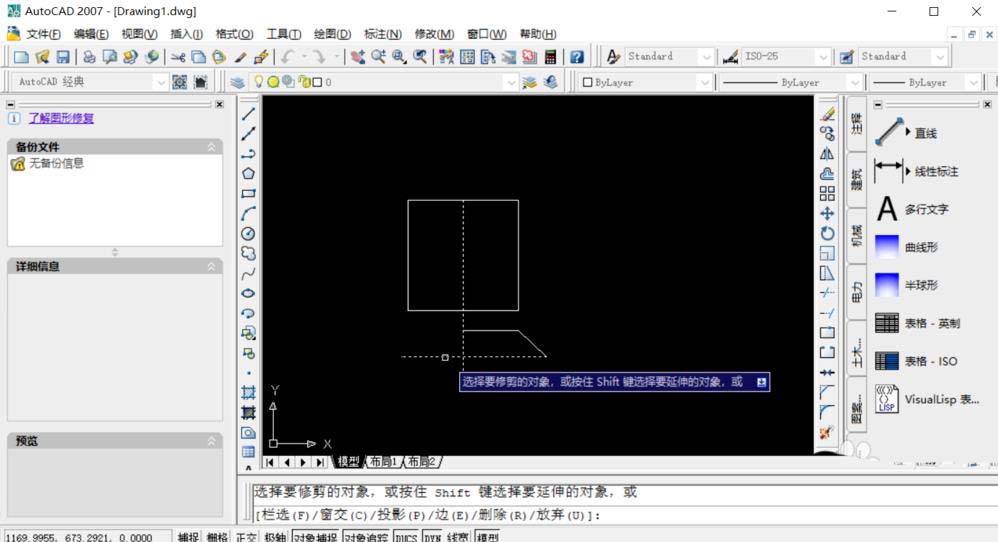

4、使用tr命令，将梯形左侧多余部分切掉。

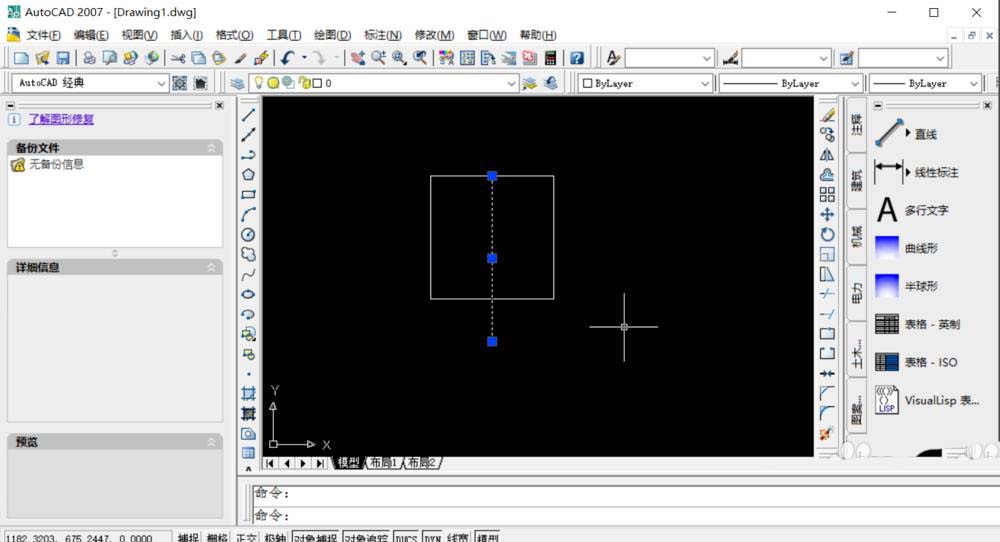

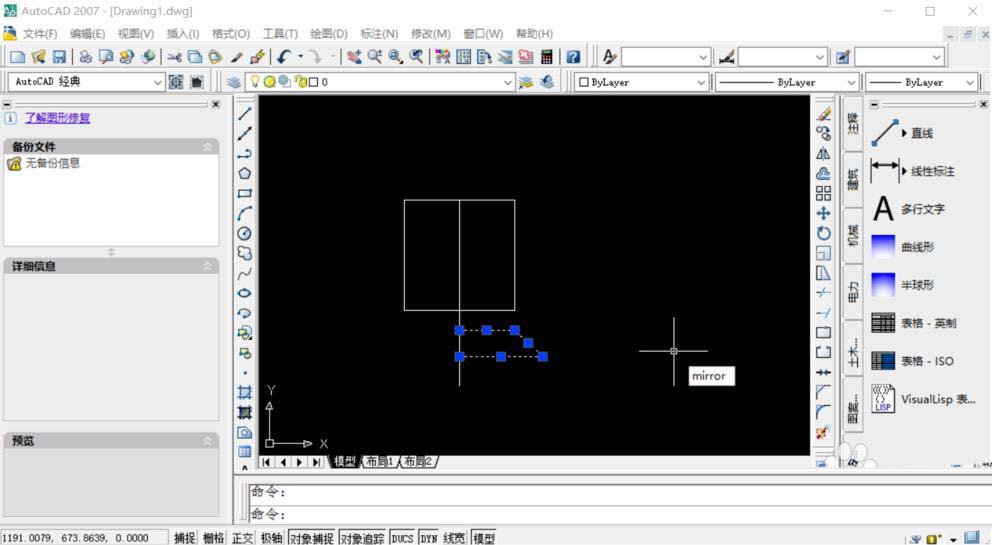

5、选择刚刚绘制的半边梯形，使用mirror命令，有中线部分镜像出一个完整的梯形，由此一个显示器+一个键盘的简易电脑示意图生成了。

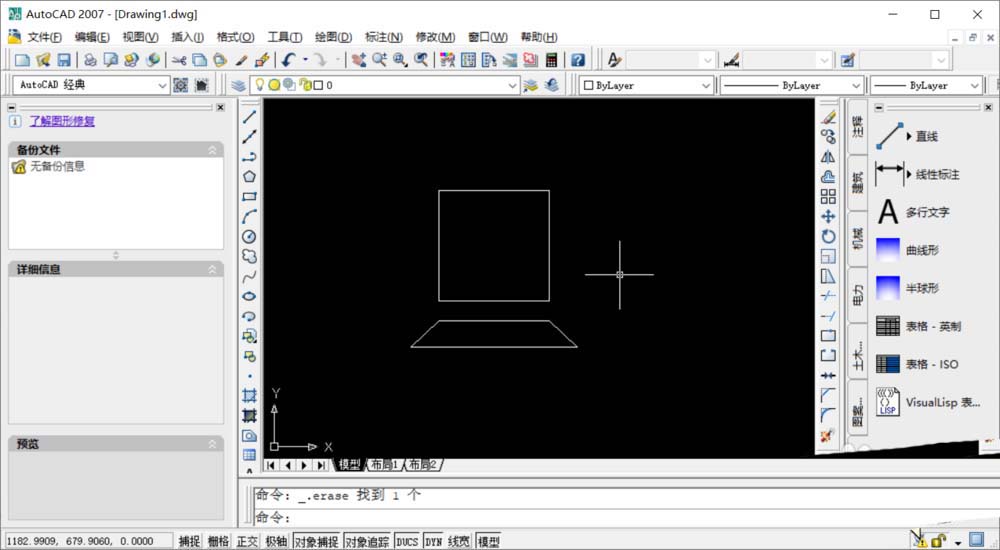

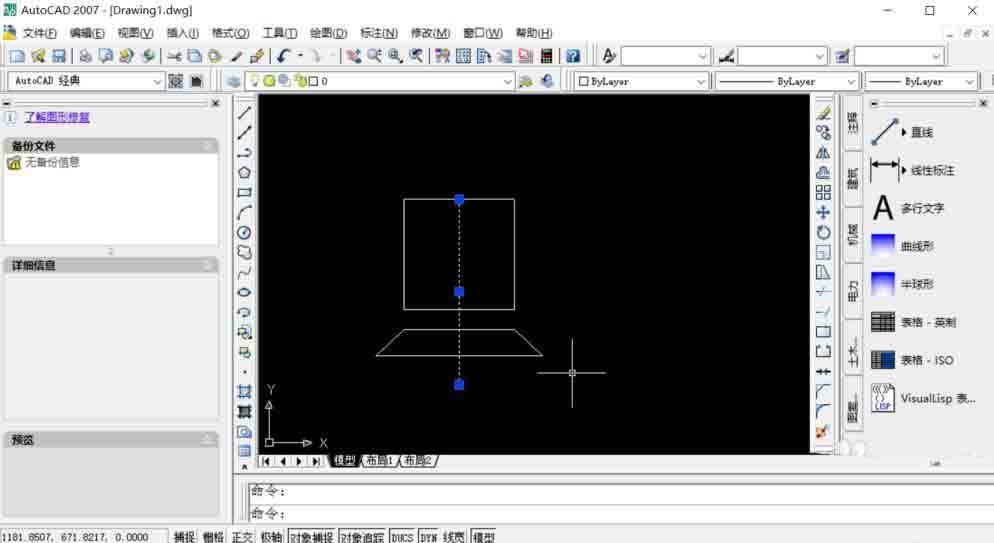

6、删除中间线，显示器+键盘示意图如下。

7、接下来在右侧绘制一个“路由器”示意图，线绘制一个圆，然后从圆上下侧各绘制一条切线，最后镜像，删除多余部分。

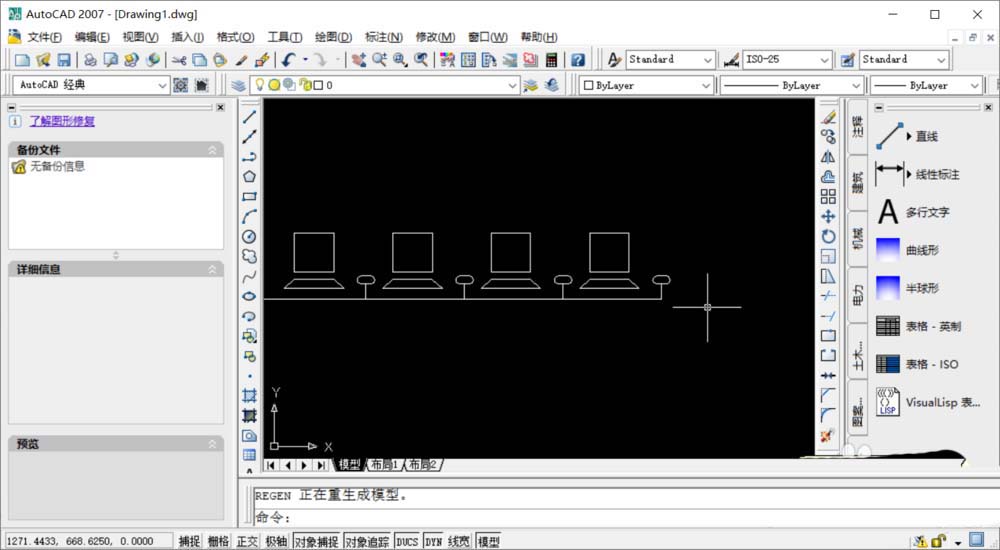

8、增加“网线”，多阵列几个“电脑”示意图，整体效果如下。

以上就是cad电脑的绘制方法，希望大家喜欢，请继续关注脚本之家。
