【ANSYS命令流】模型建立相关命令（一）：几何建模基础

模型的建立

ANSYS 建模 通常有两种方式，建立实体模型和有限元模型。

• 实体建模方便快捷，易于理解

• 有限元模型可精确布置节点的位置，但对用户的有限元基础要求较高。

本次内容主要以几何模型的建立为主，重点关注建模的常用相关 命令 。

常用建模命令汇总

FINISH		!退出处理器
/CLEAR 		!清空所有数据

以上两个指令常出现在命令流文件的开头，用于清空 数据 防止意外残留的其他工作信息干扰。

/PREP7		!进入前处理器

K,NPT,X,Y,Z		!创建关键点
L,P1,P2,NDIV,SPACE,XV1,YV1,ZV1,XV2,YV2,ZV2
!用于连接两个关键点创建一条直线或曲线
A,P1,P2,P3,...,P18
!用于连接数个关键点创建一个面，可由至少3个至多18个点连接成面

CYL4,XCENTER,YCENTER,RAD1,THETA1,RAD2,THETA2,DEPTH
!用于创建一个圆柱
RAD1,RAD2——两个圆端面的半径

BLC4,XCENTER,YCENTER,WIDTH,HEIGHT,DEPTH
!用于创建一个长方体

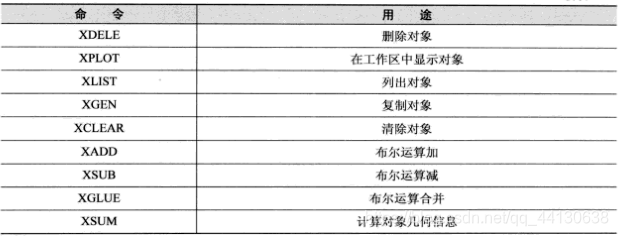

对于关键点K、线L、面A、体V、节点N、单元 E ，由一类相似的命令，如符号（X）

XSEL		!选择对象
XMESH		!划分网格

命令补充

坐标系

ANSYS缺省情况下总是激活总体直角坐标系，用户每定义一个局部坐标系，则。

如果要激活总体坐标系或其他局部坐标系，则需要如下命令：

CSYS,KCN

·局部坐标系有多种定义方式，可根据方便程度而确定采用何种定义方式。

• 根据总体坐标系定义，LOCAL命令
• 根据已有三个节点定义，CS命令
• 根据已有三个关键点定义，CSKP命令
• 根据当前工作平面，CSWPLA
• 根据激活坐标系定义局部坐标系，CLOCAL

删除局部坐标系，采用CSDELE命令

查看激活坐标系和局部坐标系，CSLIST命令

关键点

在两个关键点之间创建一个关键点KBETW，创建多个关键点KFILL。

在线上创建关键点KL

选择关键点

KSEL,Type,Item,Comp,VMIN,VINC,KABS

Type——选择类型标识
=S:从所有关键点中（全集）选取一组新的关键点子集为当前子集
=R:从当前子集中再选取一组关键点，形成新的子集
=A:从全集中另外选取一组关键点子集添加到当前子集中
=U:从当前子集中去掉一组关键点子集
=ALL:重新选择当前子集为所有关键点，即全集
=NONE:不选择任何子集，当前子集为空集
=INVE:选择与当前子集相反的部分，形成新的当前子集
=STAT:显示当前子集状态
Item——选择数据标识，仅适用于Type=S,R,A,U. 缺省为KP，如为P则进入GUI方式选取。
=KP——以关键点号选择，其后参数相应赋值
=EXT——选择当前子集中线的最外面关键点，其后无参数赋值
=HPT——以硬点号选择
=LOC——以当前坐标系中的坐标值选择
=MAT，REAL，TYPE，ESYS
Comp——选择数据的组合标识。仅Item=LOC时的X，Y，Z
VMIN——选择项目的最小值
VMAX——选择项目范围的最大值，缺省时VMAX=VMIN
VINC——在选择范围内的增量
KABS——绝对值控制标识。如为0，则在选择期间检查值的符号，如为1，则在选择期间使用绝对值。

举个栗子

使用命令流建模过程中，建议不要使用关键点号选择。因为编号选择需要使用GUI查看关键点编号，且不同ANSYS版本的编号顺序有差别

K,1
K,20,10
ksel,s,loc,x,0.5
k,100,2.22
ksel,s,loc,x,2.22

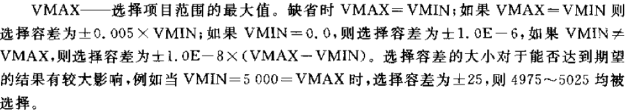

此外要考虑选择容差的影响，如图

线

用L命令创建的线形状与当前坐标系相关。

• 如直角坐标系生成直线，柱和球坐标系可生成曲线。
• 一旦创建线，则随后的坐标系无关

/prep7
k,1,1,1,1
k,2,3,5,8
l,1,2
CSYS,1		!设定柱坐标系
l,1,2		!创建线L2，为柱面曲线
CSYS,2		!设定球坐标系
l,1,2		!创建线L3,为球面曲线

创建圆或圆弧线，CIRCLE

选择与面相关的线，LSLA，选择与关键点相关的线LSLK

面

通过关键点创建面A，通过线创建面AL等

通过一角点坐标和尺寸创建矩形面BLC4，其DEPTH=0或缺省，则生成面

通过中心坐标和尺寸创建矩形面BLC5

体

创建长方体的命令有BLOCK,BLC4,BLC5

创建圆柱体的命令有CYLIND,CYL4,CYL5

以及正棱柱体、球体、圆锥体、环体等
