【ANSYS命令流】结构分析单元与材料模型详解

结构单元功能与特性

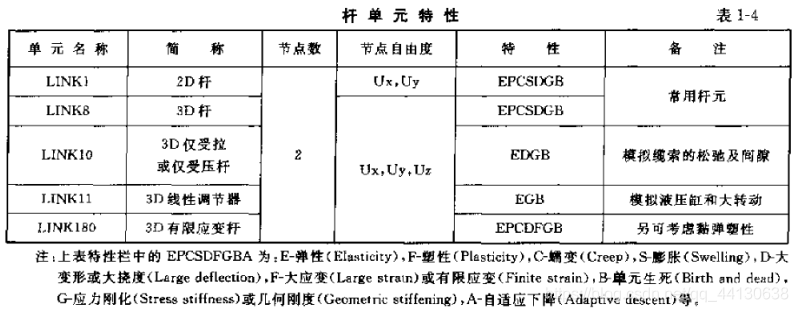

杆单元

杆单元适用于 模拟 桁架，绳索，链杆、弹簧等构件。

该 类  单元只能承受

• LINK10属于非线性单元，需迭代求解。LINK11可作用线载荷，仅有集中质量方式。
• LINK180无实常数型应变，但可输入初应力文件。


梁单元

梁单元是一类轴向拉压、弯曲、扭转的3D单元。

此类单元除BEAM189为3节点外，其余均为2节点。

管单元

管单元是一类轴向拉压、弯曲和扭转的3D单元，单元的每个节点均具有6个自由度。

• 管单元计入了剪切变形的影响，并可考虑应力增强系数和挠曲系数。

2D实体单元

2D实体单元是一类平面单元，可用于平面应力、平面应变和轴对称问题的分析。

• PLANE2的插值函数取完全的二次多项式，是协调元。PLANE42采用双线性位移模式，是协调元。
• PLANE42和PLANE82 是高阶单元，采用3次插值函数，当退化时与PLANE2相同。
• PLANE183是PLANE182的高阶单元，与PLANE82的插值函数相同，可退化为6节点三角形。
