【ANSYS命令流】加载与求解技术（三）：集中载荷施加相关命令（节点、关键点）

施加 集中载荷

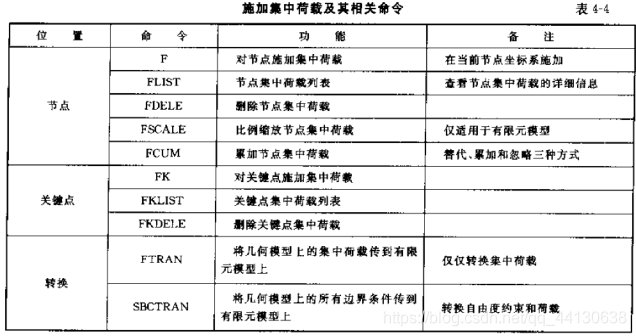

ANSYS结构分析中的集中载荷的 标识符 为力FX.FY,FZ及力矩MX,MY,MZ，其相关 命令 如下表所示

节点集中载荷

F,NODE,Lab,VALUE,VALUE2,NEND,NINC

NODE——节点编号，可ALL或元件名
Lab——集中载荷标识符，如FX.FY,FZ,MX,MY,MZ其中一个
VALUE——集中载荷值或表示边界条件的表格名称
VALUE2——集中载荷值的第2个数，用于复数输入时
NEND,NINC——节点编号范围及增量，缺省与节点自由度约束类似

节点集中载荷列表FLIST和删除集中载荷FDELE的使用和DLIST和DDELE命令 类  似；

FSCALE和FCUM命令与DSCALE和DCUM命令类似；

具体命令细节详情可参考博客节点自由度约束

关键点集中载荷

FK,KPOI,Lab,VALUE,VALUE2

KPOI——关键点号，可ALL或元件名
其余参数同F一致

FKLIST和FKDELE命令的 使用方法 与关键点自由度约束类似。

转换 命令FTRAN仅将集中载荷转换到有限元模型节点上，而SBCTRAN命令与之前相同。

如果节点坐标系重新设置了，则荷载也随之改变。所以，在改变节点坐标系时挺慎重，以避免出现错误。

举个栗子

施加集中荷载和节点坐标系

finish
/clear
/prep7
et,1,beam4   		! 定义单元类型
k,1					! 创建3个关键点
k,2,5				!
k,3,10				!
l,1,2				! 创建两条线
l,2,3 				!
local,12,0,,,,90	! 设置12号局部坐标系，其X12轴与总体直角坐标系的Y轴相同
					!而其Y12轴与总体坐标系的X轴平行，但方向相反
nrotat,all			! 此时对节点坐标系的操作无效
dk,1,all			! 约束关键点1的所有自由度
fk,2,fy,-1000		! 在当前节点坐标系（与总体坐标系同）于关键点2施加y=-1000
esize,1				! 定义网格大小
lmesh,all 			! 划分网格
nrotat,all			! 设置所有节点坐标系与当前激活坐标系相同（12号坐标系）
lplot				!观察到关键点2上的Fy=-1000方向与Y12轴平行
! 节点坐标系改变了，荷载也跟着改变
fk,3,fy,1000 		! 关键点6施加Fy=1000，方向与Y12轴平行
f,6,fx,-1000 		! 在节点6施加Fx=-1000，方向与X12轴平行
sbctran 			!转换所有边界条件到有限元模型
eplot				! 显示边界条件和单元

nortat该设置节点 坐标 系与激活坐标系相同的命令，在划分网格后即存在有限元模型后，才使之前设置的节点坐标系local,12,0,,,,90命令有效，导致节点坐标系重新设置，载荷随之改变。
