ANSYS里Solution输出的选用及含义：求解选项解析

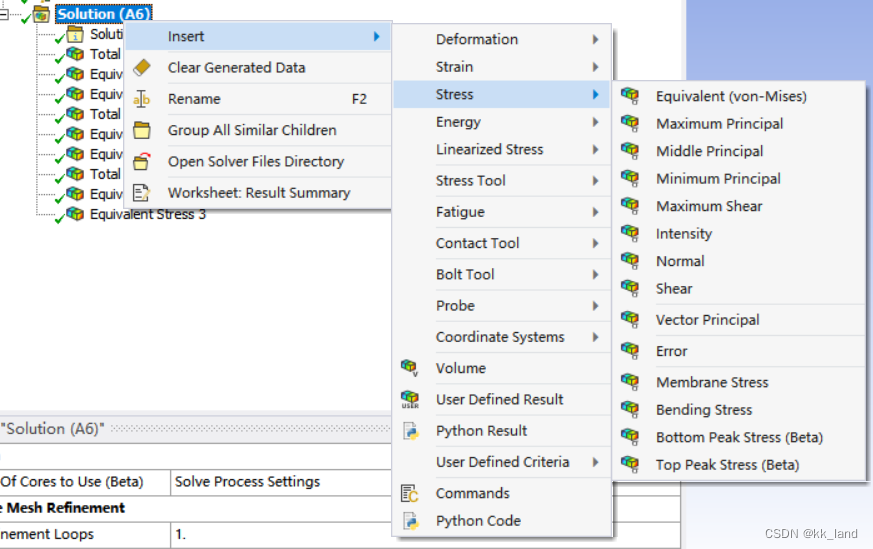

1 应力stress

1. Equivalent（von-Mises）：为冯米塞斯应力，是物体三向应力状态下，综合考虑三个主应力的结果值，标量，其值为：σm=[1/2（（σ1- σ2）²+(σ2-σ3) ²+ (σ3- σ1)²）]½，主要用于第四强度理论。
2. Maximum Principal，Middle Principal，Minimum Principal：分别表示第一主应力
σ1、第二主应力σ2、第三主应力σ3，大小关系σ1＞σ2＞σ3， 矢量 值，有方向，垂直于该主

   应力的截面只有正应力，没有剪应力。其中最大主应力Maximum Principal，可用于评估第一

   强度理论（最大拉应力理论）。
3. Intensity：表示应力强度，其值为σI=σ1-σ3，用于第三强度理论（最大剪应力理论）；最大剪应力理论：τmax≤[τ]，由于τmax=（σ1-σ3）/2≤[τ]= [σs/2/n]=[σs/n] /2=[σ]/2，得到

   （σ1-σ3）/2≤=[σ]/2，即σ1-σ3≤[σ] ，σI≤[σ]。
4. Vector Principal：三向主应力矢量表示，仅表示方向，没有具体大小数值，可显示相对大小。在对静力结果分析中，WB支持主应力、主应变和位移的矢量显示。
5. Normal：应力分量σx、σy和σz，该应力分量较重要，在理论计算和试验所得的应力往往不是以上主应力、冯米塞斯应力这种综合的量值，而是某单方向的应力值；因此，与理论计算或试验进行比较时，正确判断应力的方向，并选用对应应力分量σx、σy和σz与之比较是关键所在。

   **6. Shear：剪应力，**即τxy、τ
