ANSYS常见命令流详解（1）：基础命令与操作

1、FINISH

从处理器正常退出;

2、 /CLEAR

清除数据库；

3、 /PREP7

进入模型创建前处理器；

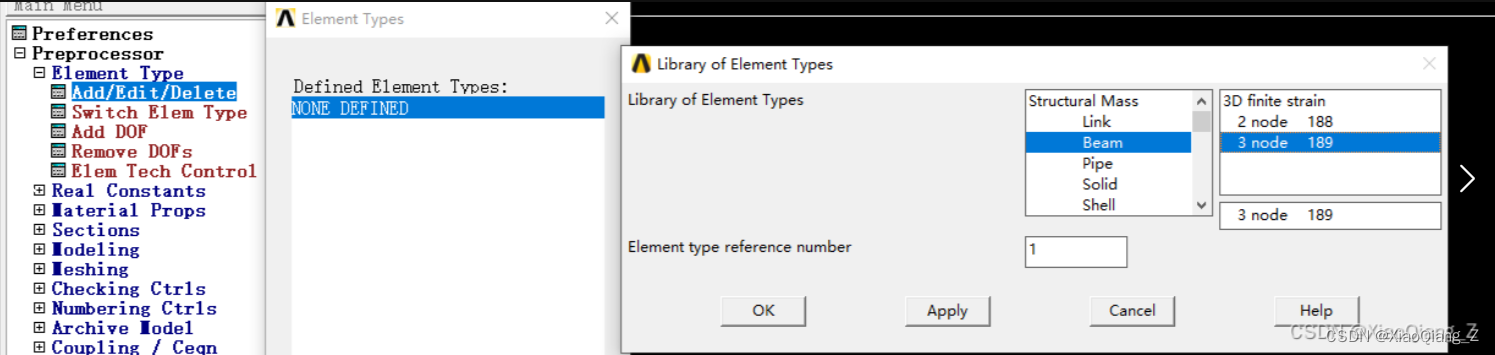

4、ET

从单元库里面定义一个单元；

Main Menu>Preprocessor>Element Type>Add/Edit/Delete；

eg: et,1,beam189

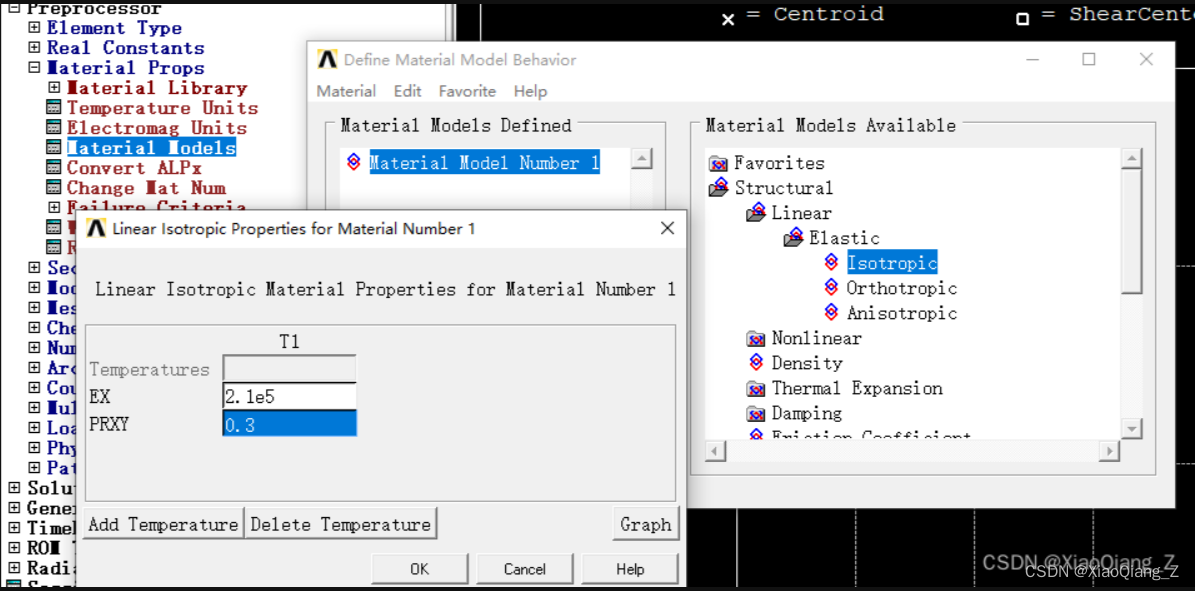

5、MP

定义材料属性，材料定义；

Main Menu>Preprocessor>Material Props>Material Models

MP, Lab（ 有效的  材料属性标签如EX、DENS等）, MAT（与元素相关联的材料参考编号）, C0（材料属性值）, C1, C2, C3, C4

eg: mp,ex,1,2.1e5,

     mp,dens,1,7850e-12

     mp,prxy,0.3

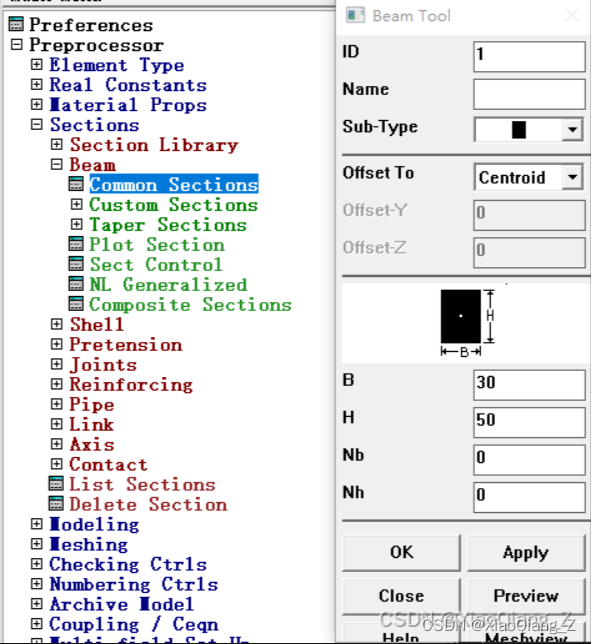

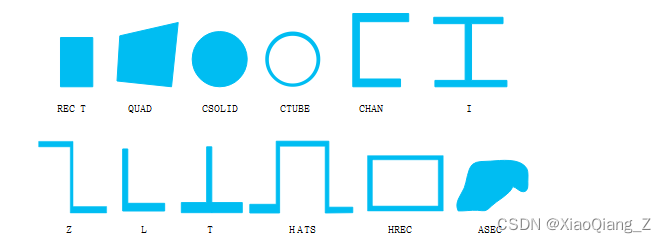

6、SECTYPE

定义截面 类  型；

Main Menu>Preprocessor>Sections>Beam>Common Sections

SECTYPE, SECID(材料编号), Type（单元类型是梁等）, Subtype（各种类型中的更细划分）, Name, REFINEKEY

eg: sectype,1,beam,rect

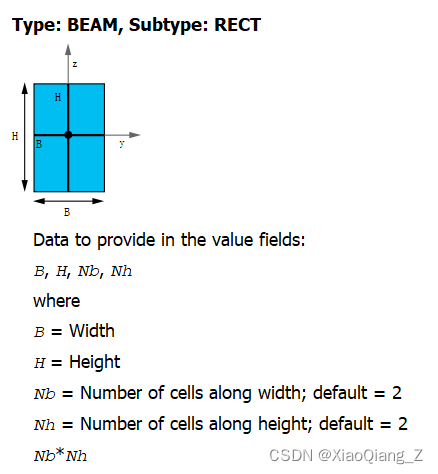

7、 SECDATA

描述截面的几何形状，定义截面形状大小;

SECDATA 命令中输入的数据将根据最近发出的 SECTYPE 命令进行解释;

eg： secdata,30,50

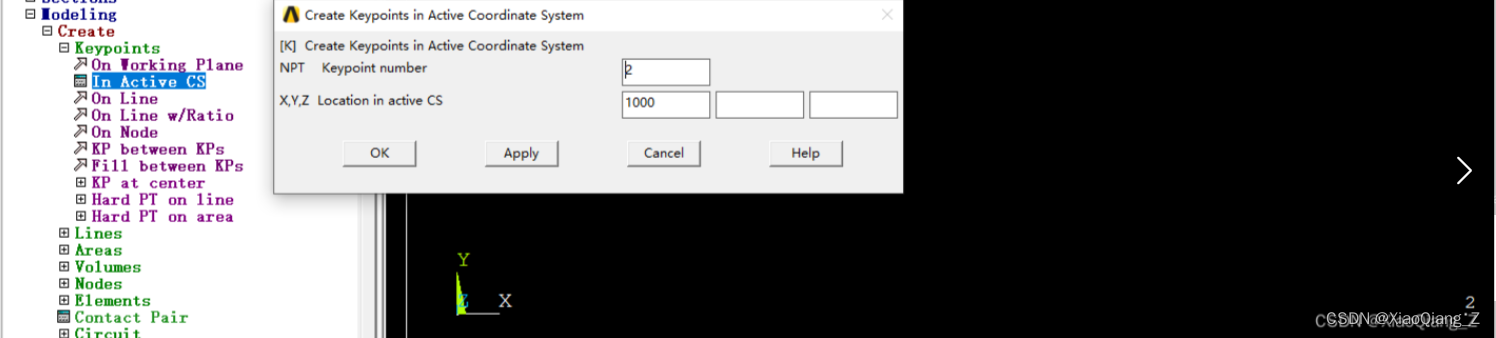

7、 K

定义关键点；

K, NPT(编号), X, Y, Z

Main Menu>Preprocessor>Modeling>Create>Keypoints>In Active CS

eg: K,1,0,0,0

     K,2,1000,0,0

     K,3,500,500,0

8、 L

通过两个关键点定义一条直线；

eg: L,1,2

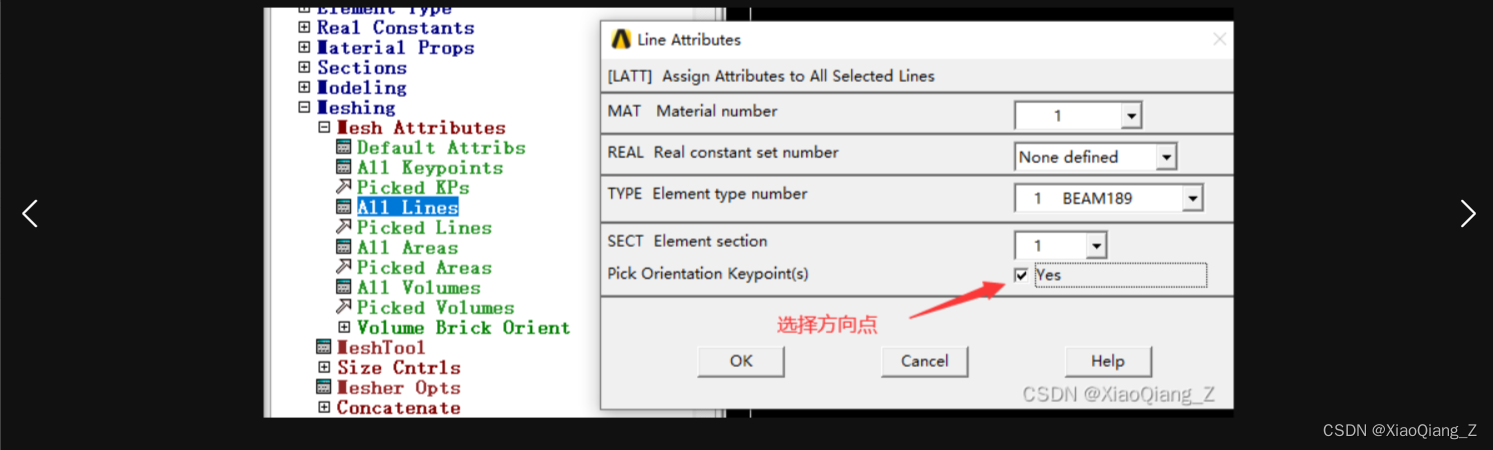

9、LATT

将所选择线段赋予一定属性；

LATT, MAT（材料编号）, REAL（实常数编号默认1）, TYPE（编号）, --, KB, KE（方向点）, SECNUM（截面编号）

Main Menu>Preprocessor> Meshing >Mesh Attributes>All Lines

eg: latt,1,,1,,,3,1

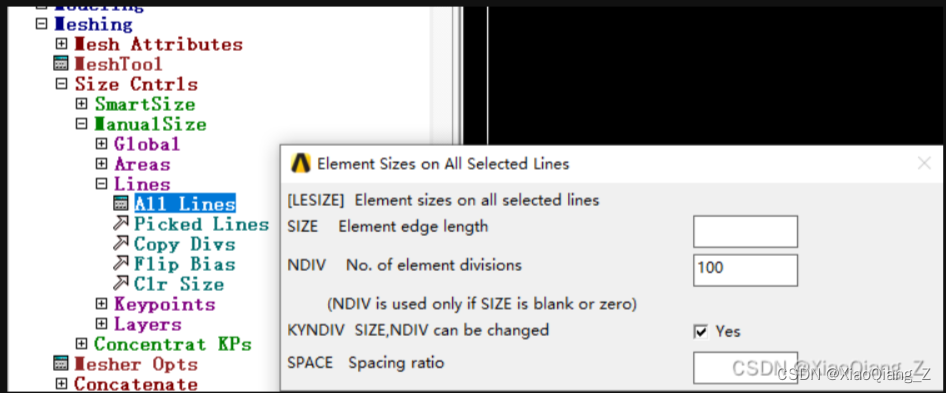

10、LESIZE

将直线划分单元后定义每个单元的大小；

LESIZE, NL1（直线编号）, SIZE , ANGSIZ{以单元尺寸大小划分}, NDIV（以份数划分单元大小）, SPACE, KFORC, LAYER1, LAYER2, KYNDIV

Main Menu>Preprocessor>Meshing>Size Cntrls>ManualSize>Lines>All Lines

eg: lesize,1,,,10

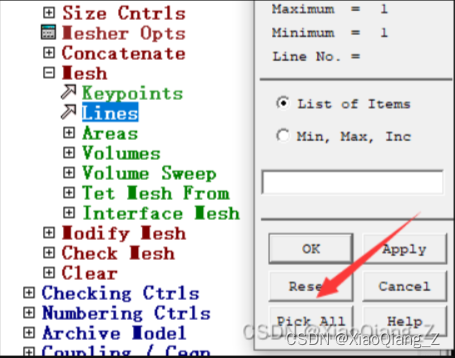

11、 LMESH

通过直线产生节点对单元进行划分；

Main Menu>Preprocessor>Meshing>Mesh>Lines

eg: lmesh,all

12、/SOLU

进入后处理模式；

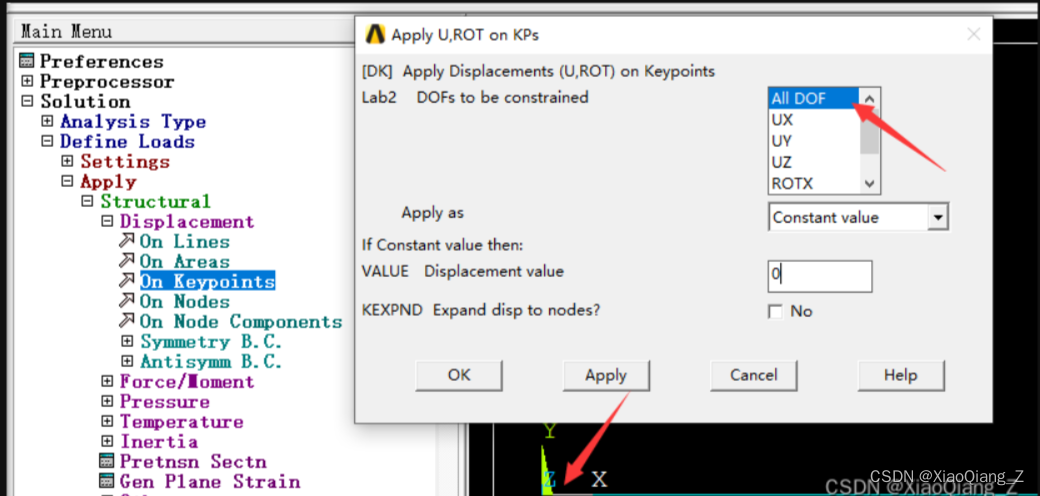

13、DK

定义关键点的节点约束；

DK, KPOI（关键点编号）, Lab（选择约束类型）, VALUE, VALUE2, KEXPND, Lab2, Lab3, Lab4, Lab5, Lab6

eg: dk,1,all,0

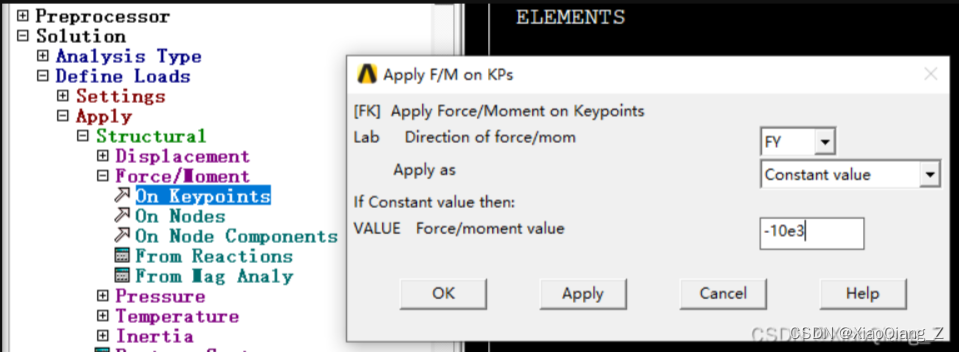

14、 FK

在关键点下加一个集中力；

FK, KPOI(指定力的关键点), Lab(指定力的标签), VALUE（力值）, VALUE2

Main Menu>Preprocessor>Loads>Define Loads>Apply>Structural>Force/Moment>On Keypoints

eg: fk,2,fy,-10e3

15、allsel,all

选择所有实体；

16、solve

求解；
