下载3D元件模型导入Altium Designer并制作PCB元件库

1. 下载  3D元件模型

       下载3D元件 模型  的方法有很多，说一下我自己常用的下载方式吧。

1.1.立创EDA

1.1.1打开立创EDA

       立创EDA属于国产 PCB设计  平台，里面有很多元件直接搜就可以用，不像AD还得自己安装特定的元件库。下载元件库一定要在网页上的立创EDA专业版——>网址，进去以后一定要选择专业版，不然不支持下载3D元件模型，刚开始新人需要注册登录一下才可以使用。如下图所示，我之前用过，已经登录好了。

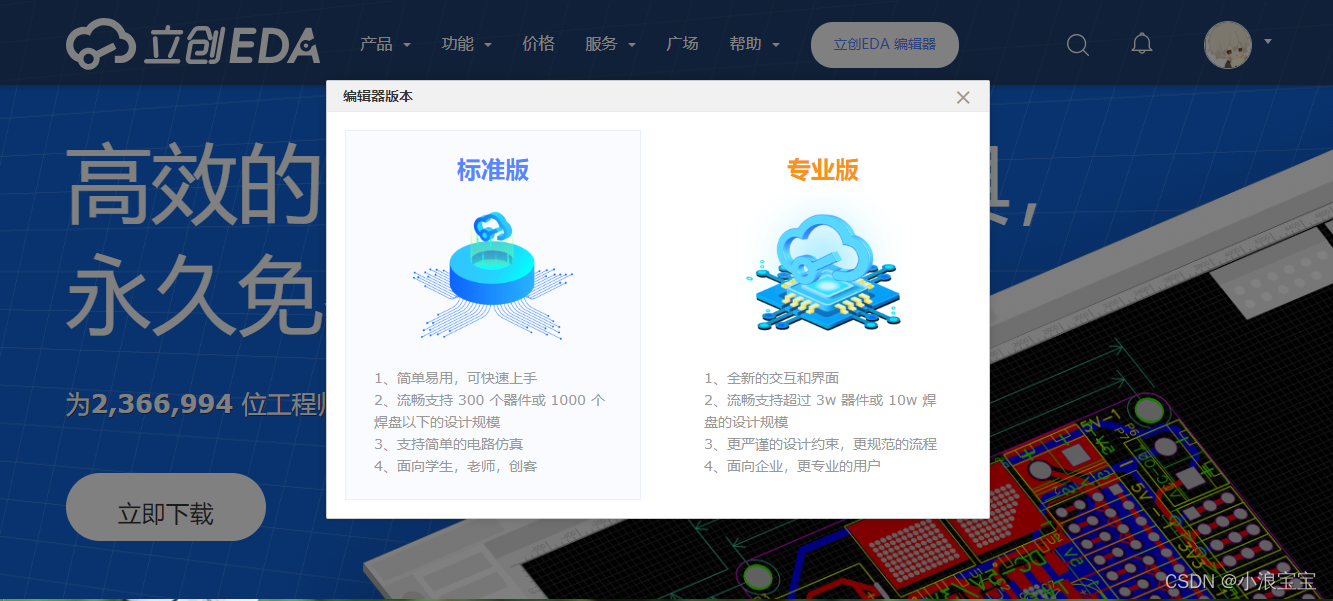

   图1-1 网页版立创EDA首页


1.1.2 创建工程

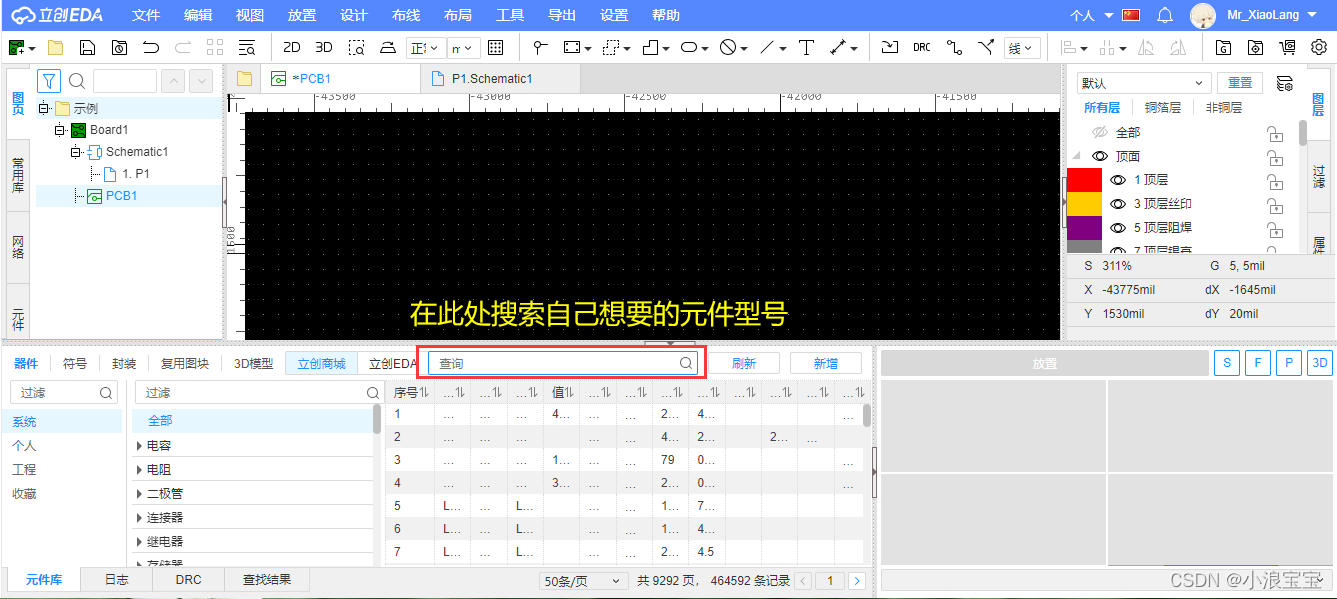

       刚开始直接使用示例工程就可以，然后打开PCB界面。并在搜索栏输入自己想要的元件型号。如下图所示：

   图1-2 立创EDA界面


1.1.3搜索原器件

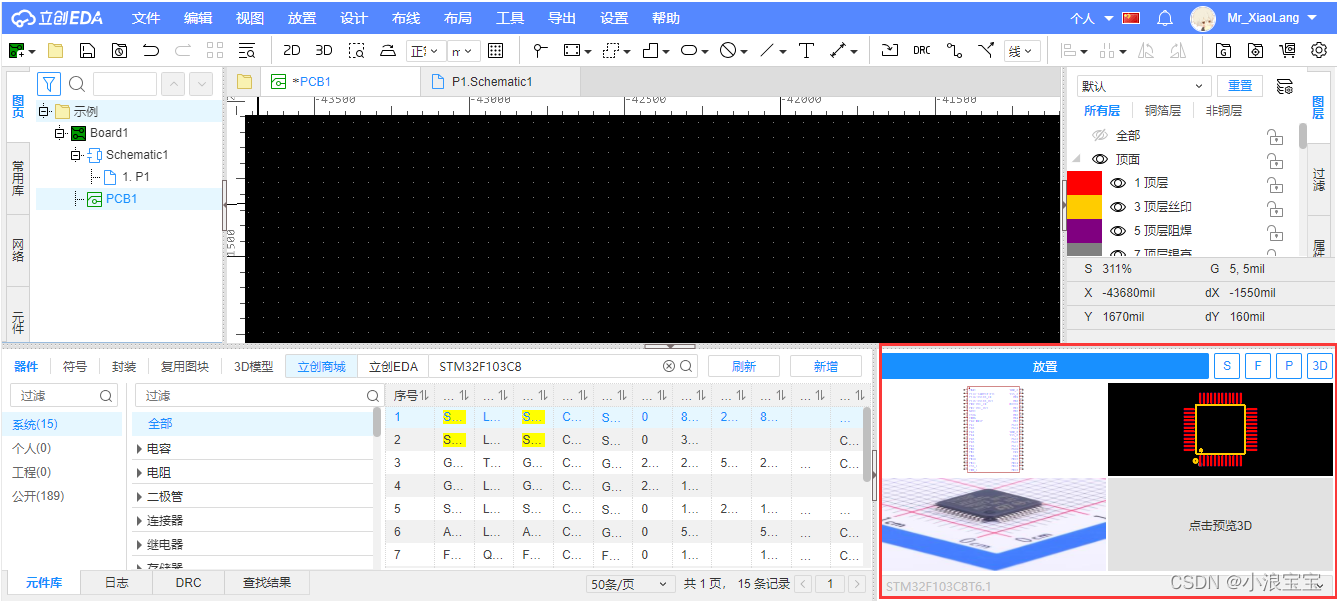

       在这里以 STM32F103C8芯片 为例，搜索完成后点击序号的第1个，就可以看到界面右下角出现了 原理图  、PCB图、实物图。点击“点击预览3D”就可以查看该原器件的3D元件模型。

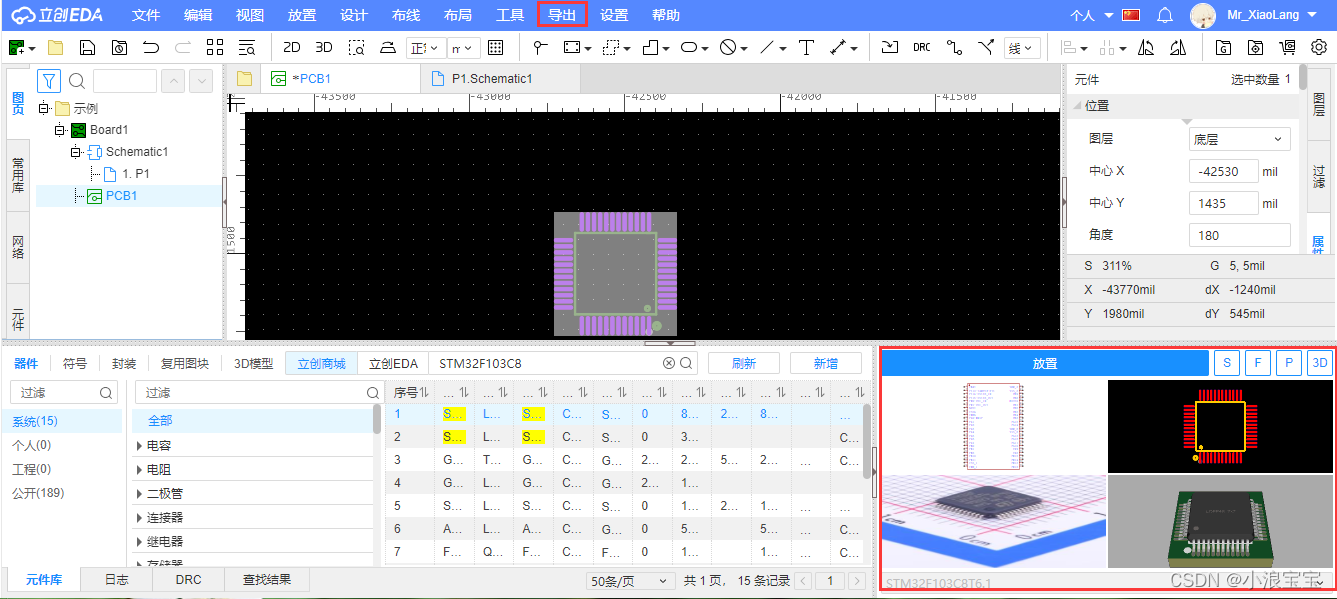

   图1-3 立创EDA界面


        点击“点击预览3D”后，如下图所示，就可以看到3D元件模型了，点击 “放置”按钮放置到PCB中。

   图1-4 立创EDA查看3D元件模型界面


1.1.4导出3D元件模型

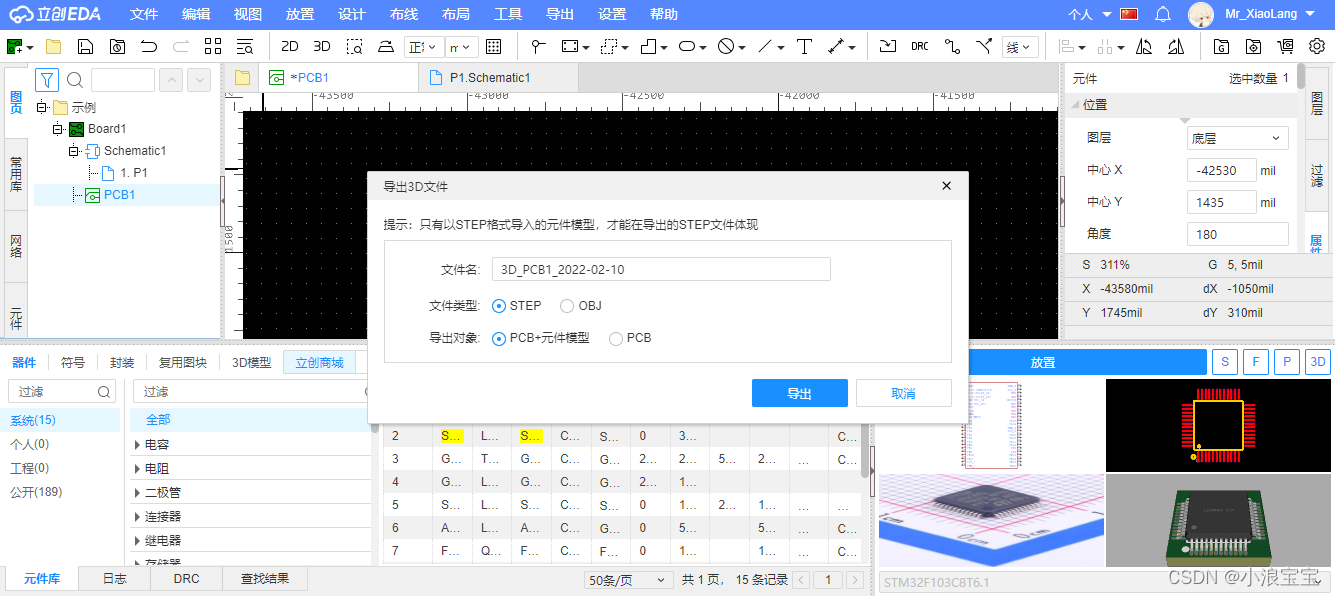

       这就是最后一步了，导出3D元件模型，点击如图1-4中的 导出 ，选择 3D文件 ，这里一定要选择 STEP文件类型 、PCB＋元件模型 选项，不然导出的 obj 文件，我这里操作不了，不知道你们能不能操作。而只选 PCB 选项的话，导出的只要PCB板加焊盘，并没有3D元件模型。千万别选错了！

   图1-5 立创EDA导出3D模型界面


1.1.5 修改STEP文件

        因为立创EDA导出的3D元件模型带有PCB板，所以如果想把3D元件模型单独拿出来，需要用到3D编辑软件，我这里用的是Solidworks2019版本，当然还有其他的3D编辑软件，这里就不过多赘述。

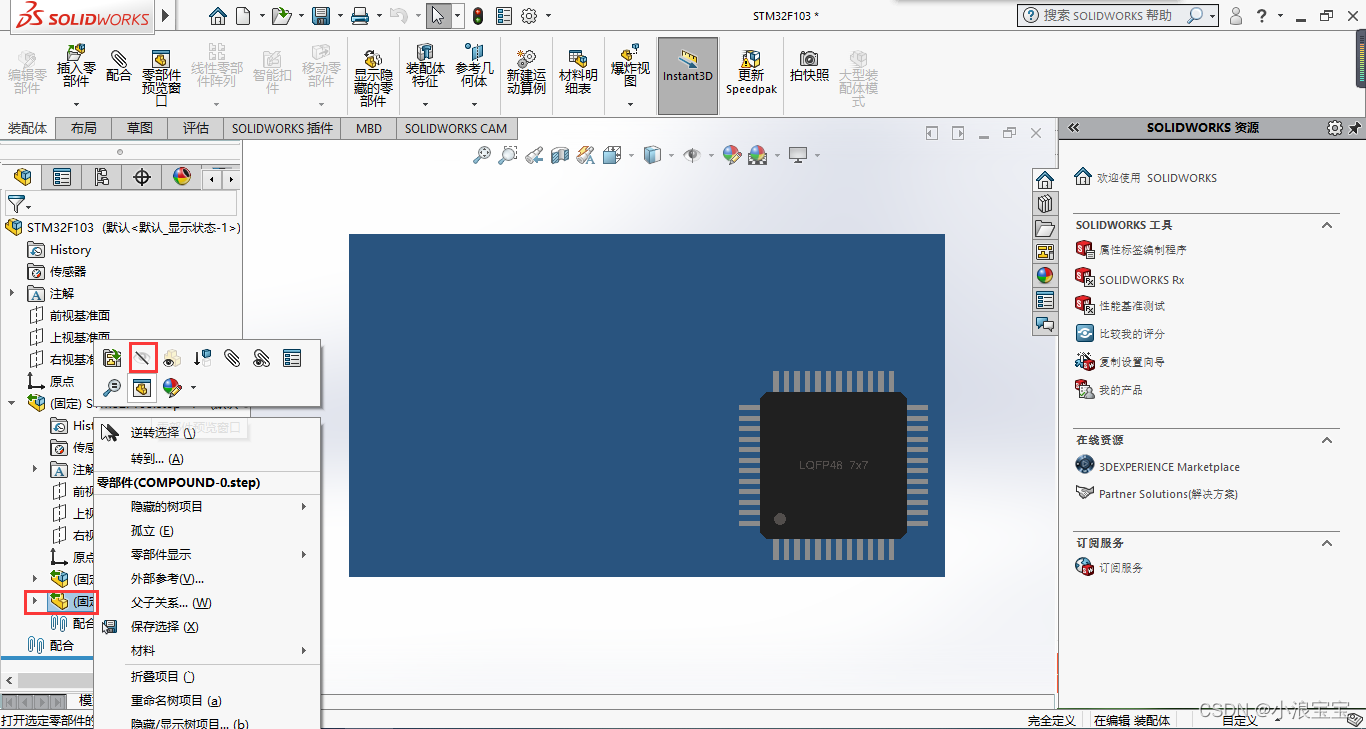

       下载STEP文件后，用 Solidworks  打开，找到PCB板所在层，右击，点击“图标”隐藏就可以了。

   图1-6 Solidworks打开界面

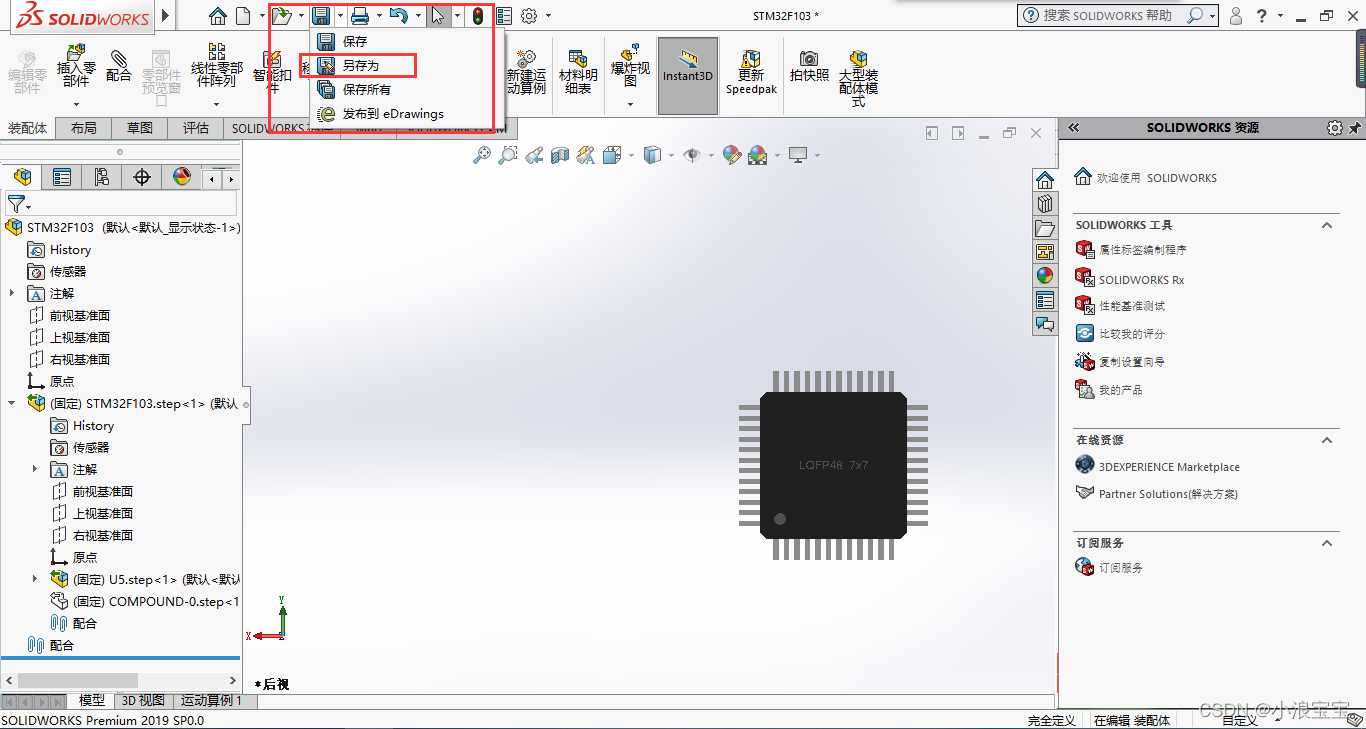

     另存为文件，选择保存 文件类型  ，这里我选择的是 Part 文件类型，当然STEP文件类型也可以，这就算下载好了，直接在AD软件中应用就可以。

   图1-6 Solidworks打开界面


1.2. 3D元件模型下载网址

       我经常用的3D元件是：3D元件模型下载网址。直接在网址上下载 STEP文件类型就可以。第一次进去需要注册，很简单，一两分钟就可搞定。

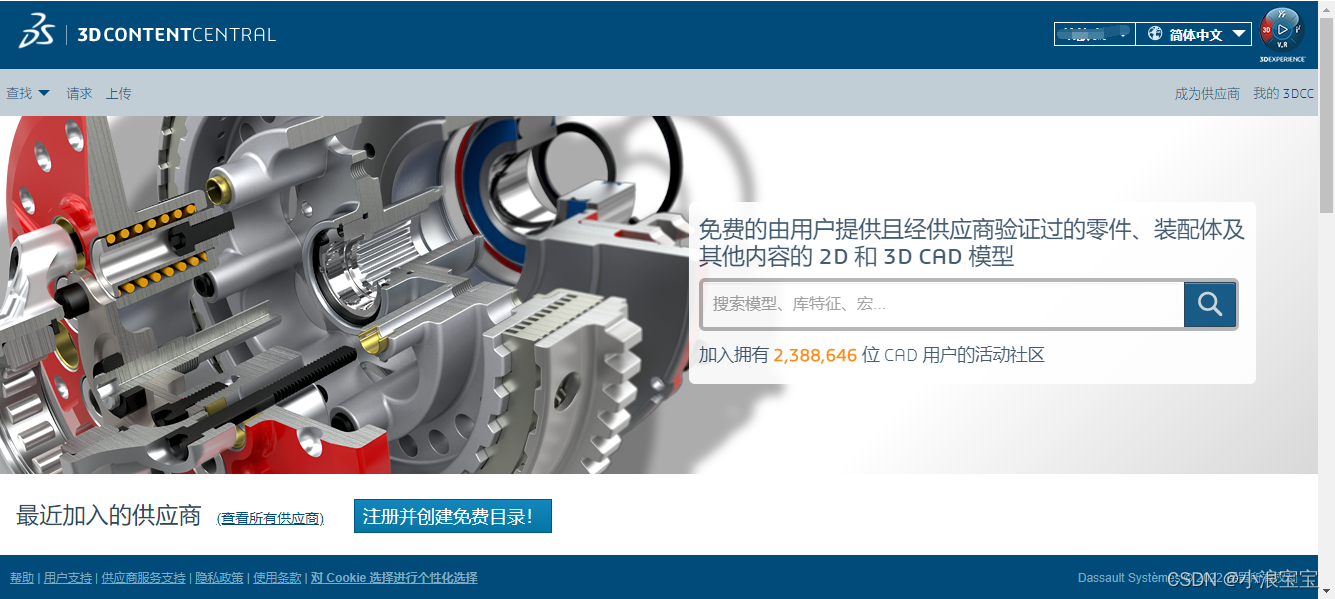

   图1-7 3D元件模型下载网址首页


        这里还是以 STM32F103C8芯片 为例，在搜索框搜索自己想要的芯片，然后找到自己想要的芯片 3D模型  点击进入就可以了。

   图1-8 3D元件模型搜索界面

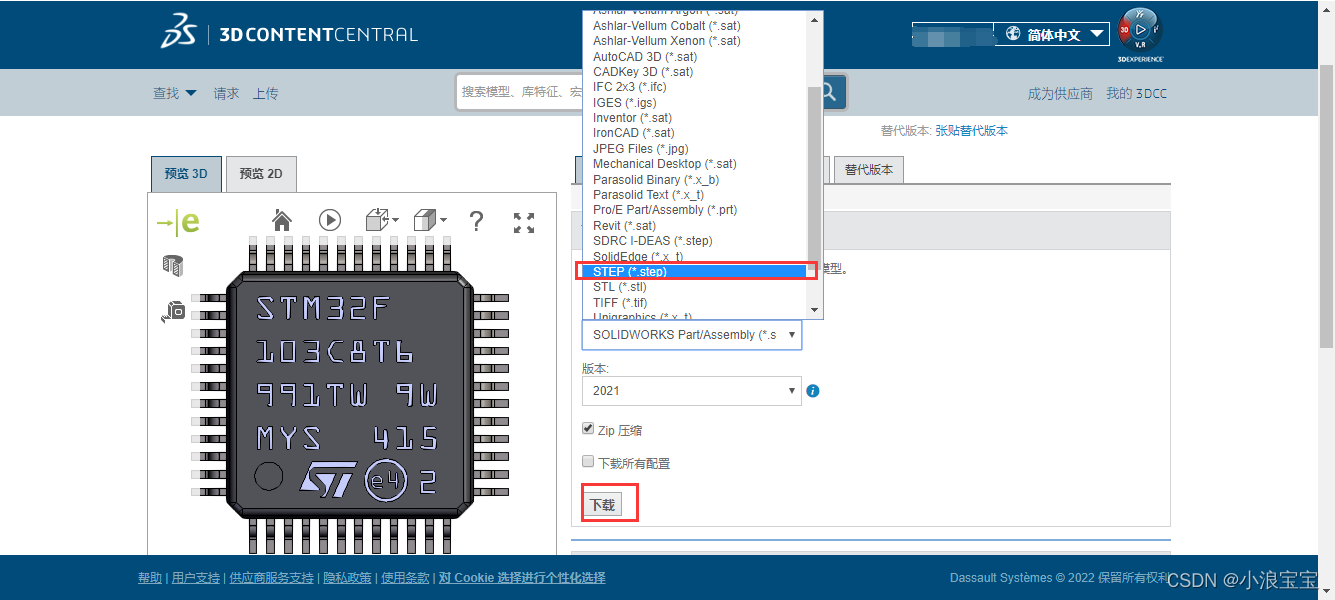

        选择下载的文件类型为 STEP，为什么选择STEP文件，后面讲如何导入AD软件时，再讲解。该网址下载的是一个解压包，压缩出来就是想要的STEP文件，并且只有3D元件模型。

   图1-9 3D元件模型下载界面


2.绘制PCB元件库

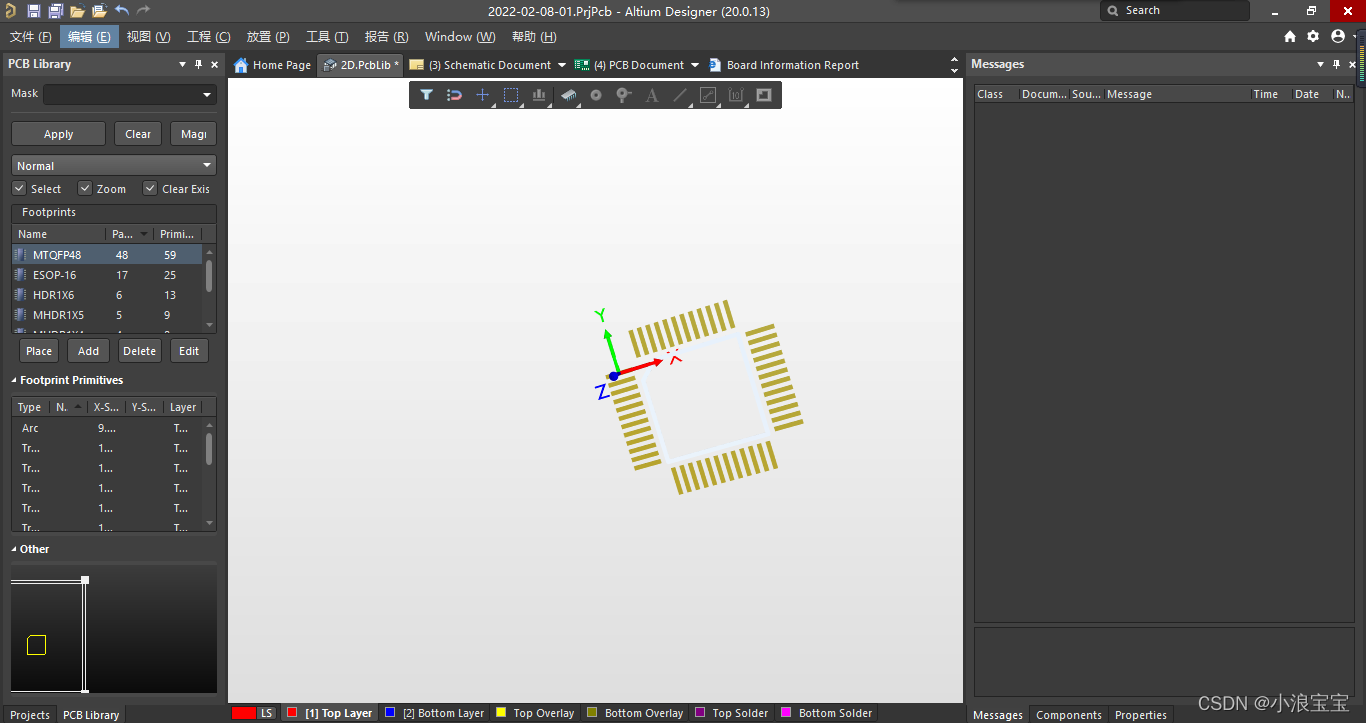

       在下载完3D元件模型后，可以导入AD软件了，这里我用的是AD20版本。可以看到只要一个焊盘，并没有3D元件模型。焊盘也可以在立创EDA下载，具体下载方法可以私聊我。

   图2-1 AD20 界面

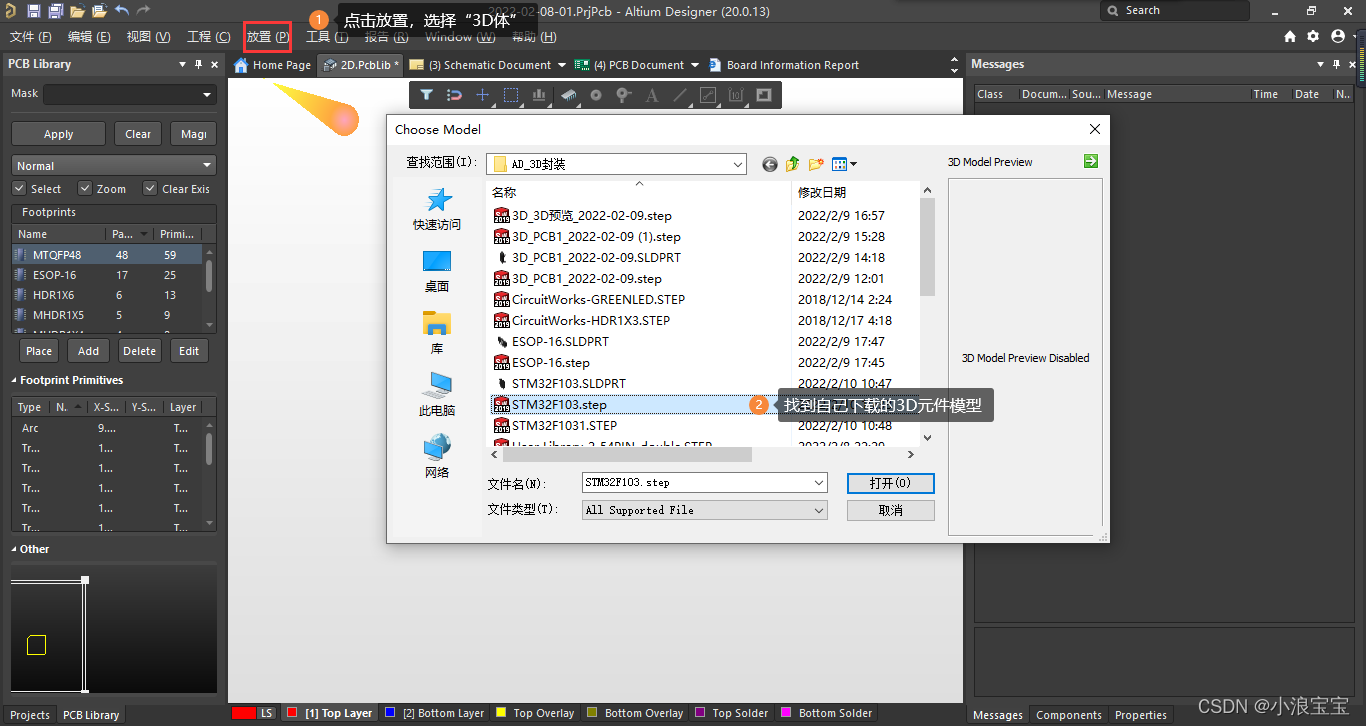

        点击 放置 选择 3D体 ，可以查看AD支持导入的文件类型，这就是为什么选择 STEP文件类型 的原因了，找到自己下载的文件选择就可以导入到AD元件中了。

   图2-1 AD20导入STEP文件界面

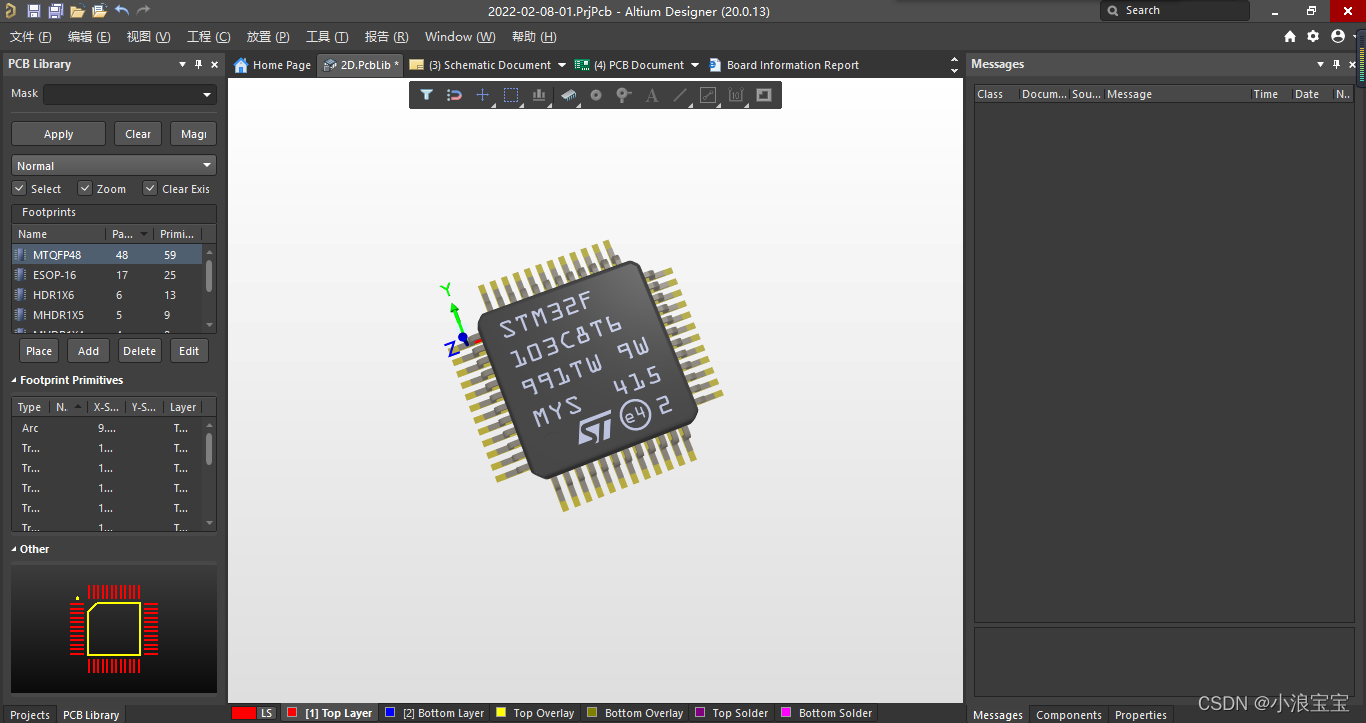

        找到合适的位置放下，就可以了。记得保存哟！！！

   图2-1 AD20放置3D文件完界面


3.总结

       总的来说呢，两个平台各有各的优点，优先选择网址下载，如果网址中搜不到，就去立创EDA下载。
