OS ： win-10
Software： Altium Design 19.0.10 该版本相对于18版本没有多大改变，优化部分软件 bug ，界面操作基本一致。
注意：绘库有风险，且绘且当心。
百度出来的芯片手册不可靠，要去官网下载，一定要去官网下载。
1.建立库工程；
2.绘制原理图库；
3.绘制pcb封装库；
4.将原理图库和 pcb封装 库对应；
5.编译集成库工程纠错；
6.生成集成库安装文件。
注：绘制库之前应准备好元件的数据手册，数据手册需要包含两种 信息 ：元件的引脚定义、分布图；元件的封装信息图，如下示例是TPS7333的稳压芯片绘制步骤，需要先准备好以下资料方能继续。
TPS7333的引脚定义

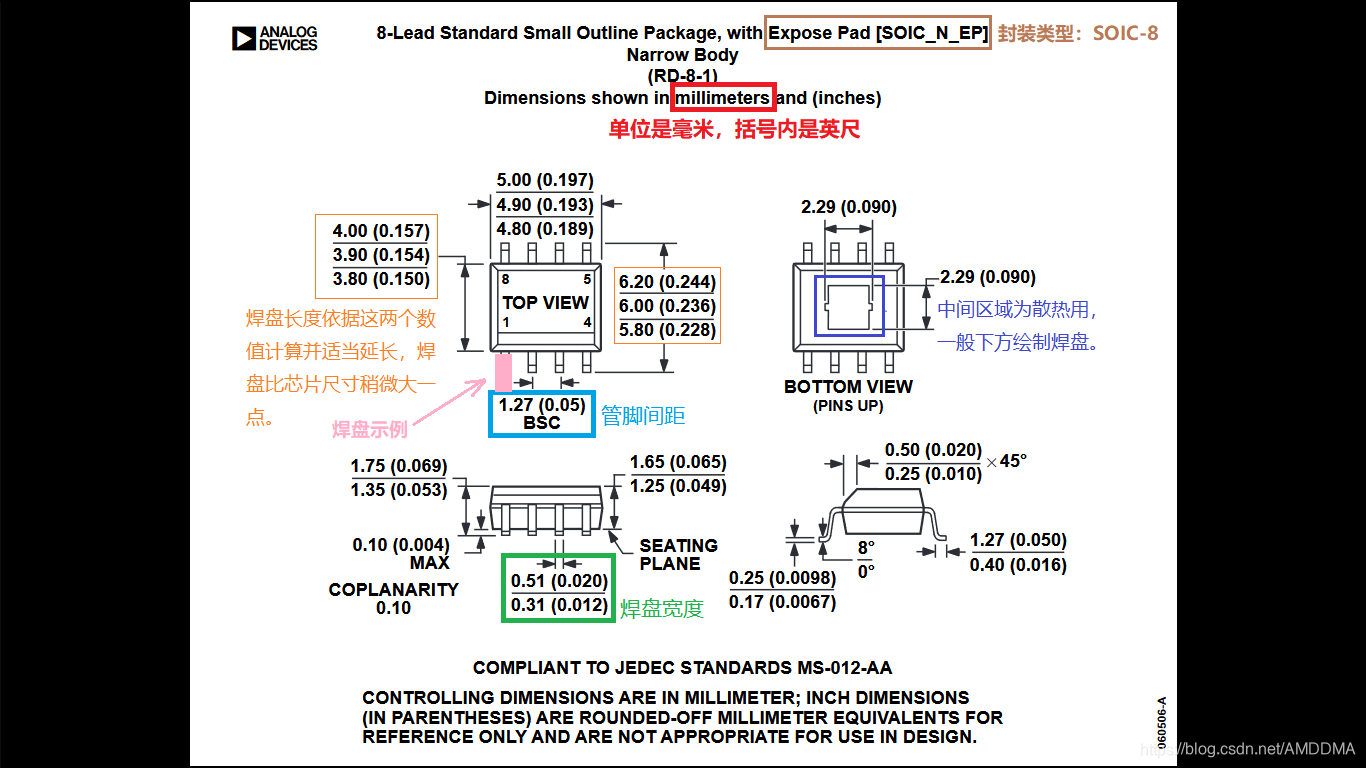

TPS7333的封装尺寸（以下图片仅做示例，非正确封装尺寸）
1.建立集成库工程

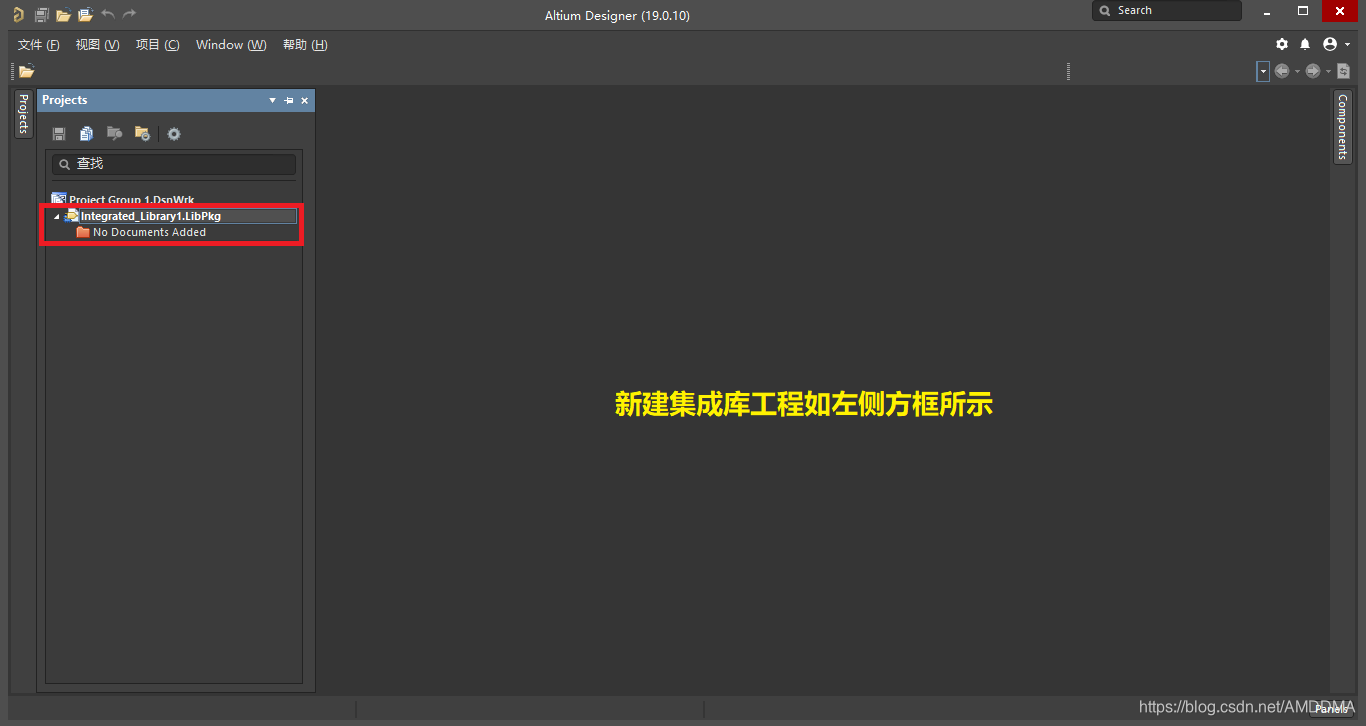

2.工程建立后效果

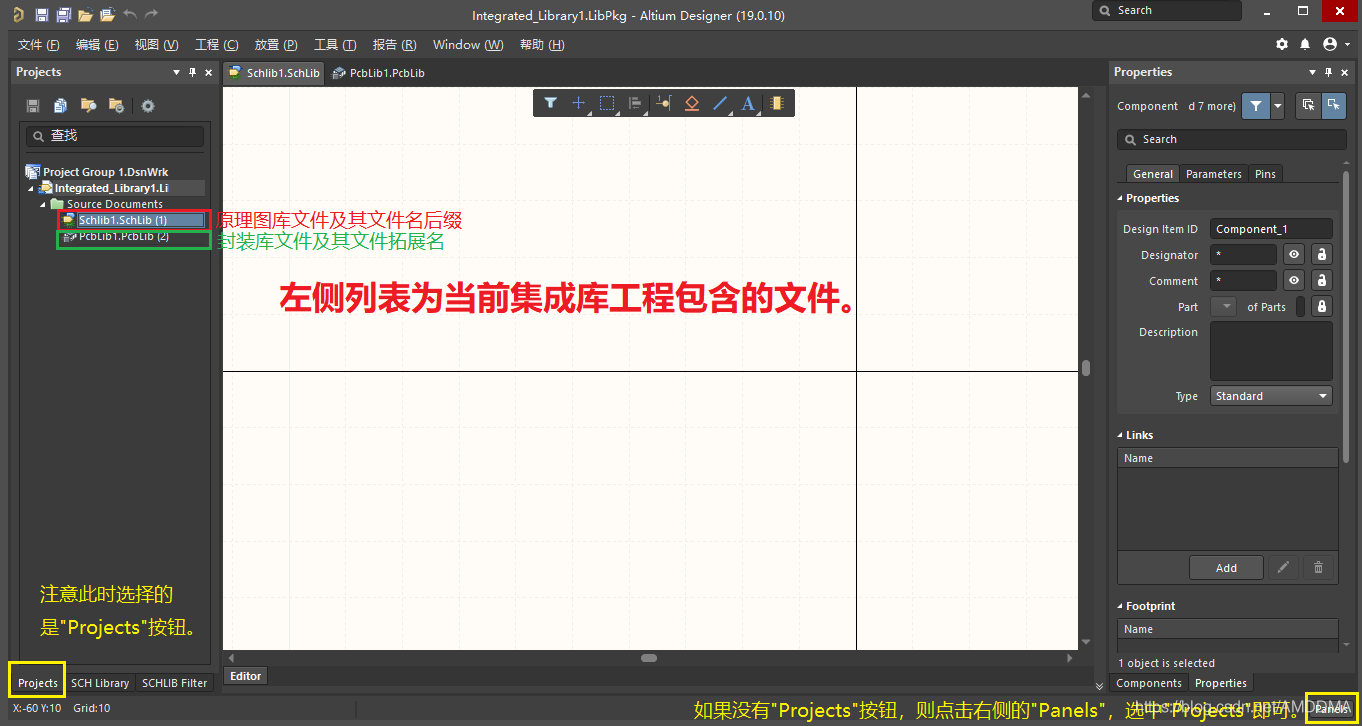

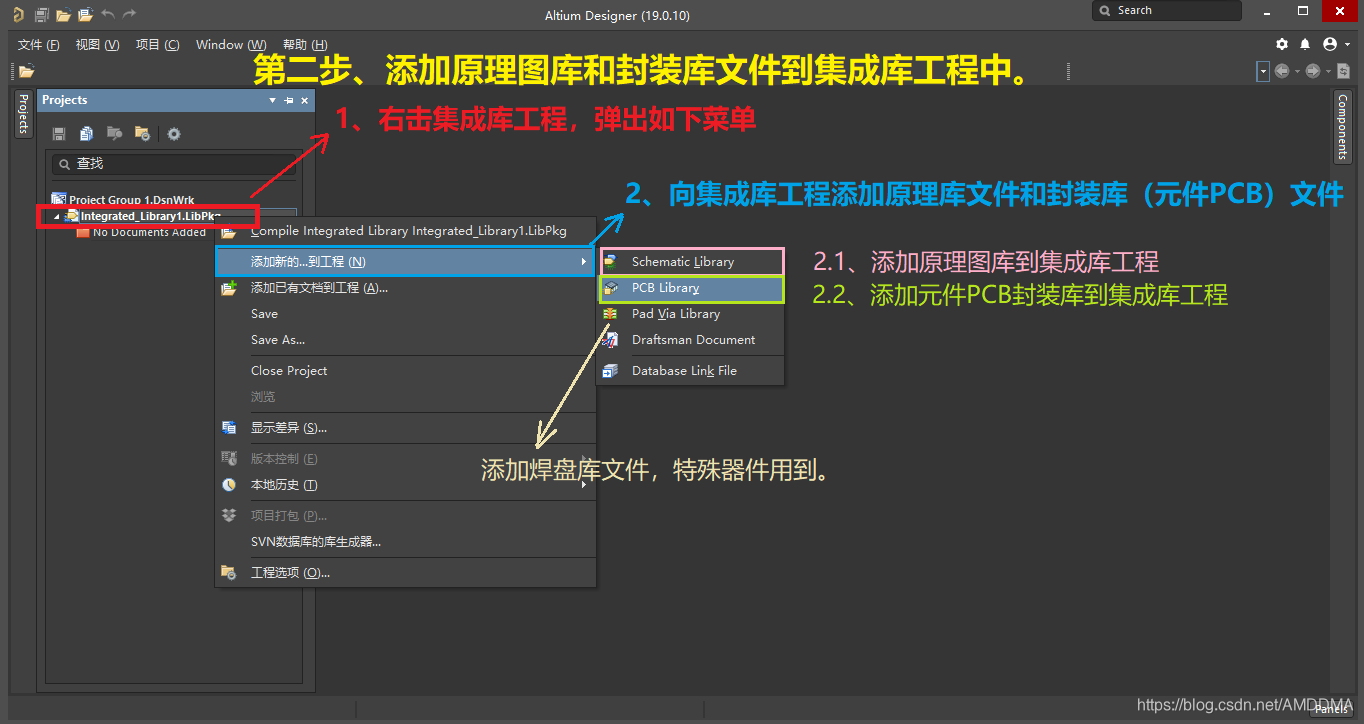

3.添加文件到新建工程中
4.绘制原理图库，单击原理图库文件

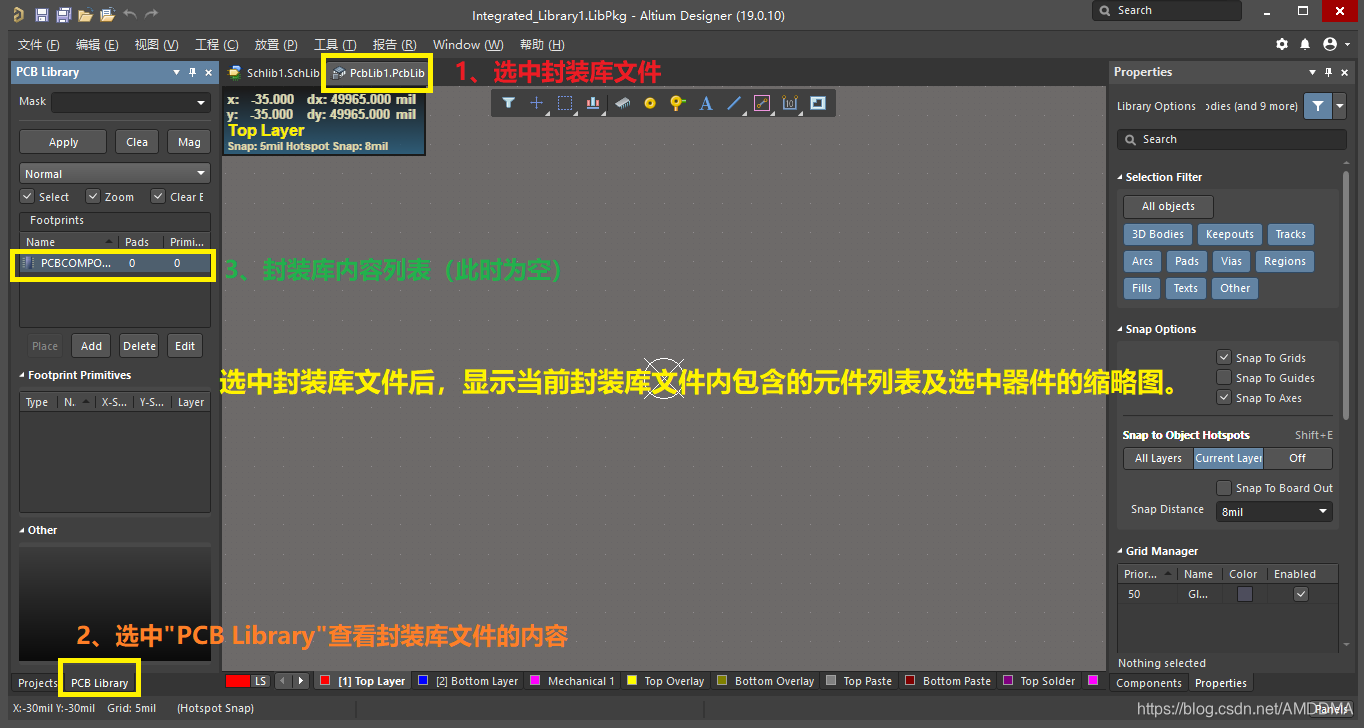

5.预览PCB库文件

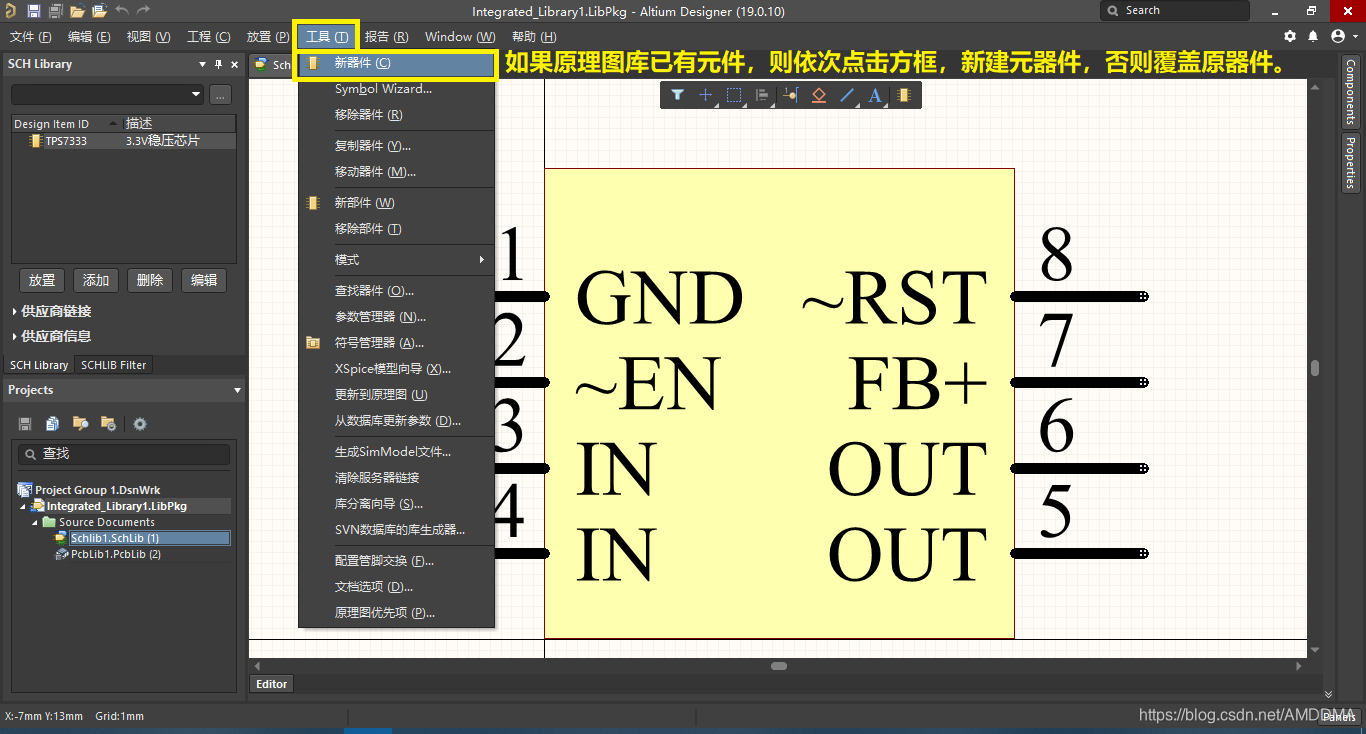

6.在原理图库中添加的新的元件
7.绘制元件的原理图模型（模型与实际的芯片没有直接，对应即可）

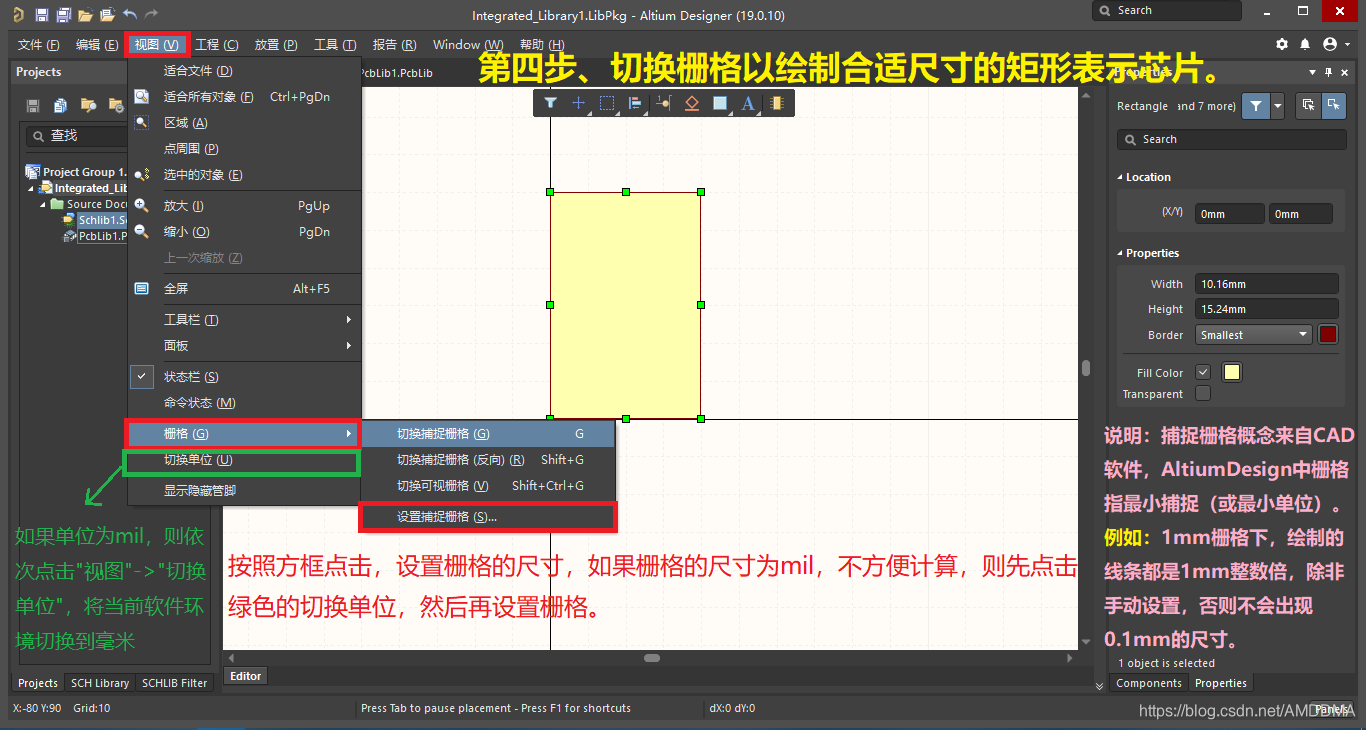

8.切换栅格捕捉尺寸（栅格尺寸是定位的最小尺寸，如1mm的栅格下，鼠标绘制的线条最小单位是1mm，鼠标捕捉时也是1mm单位上捕捉）

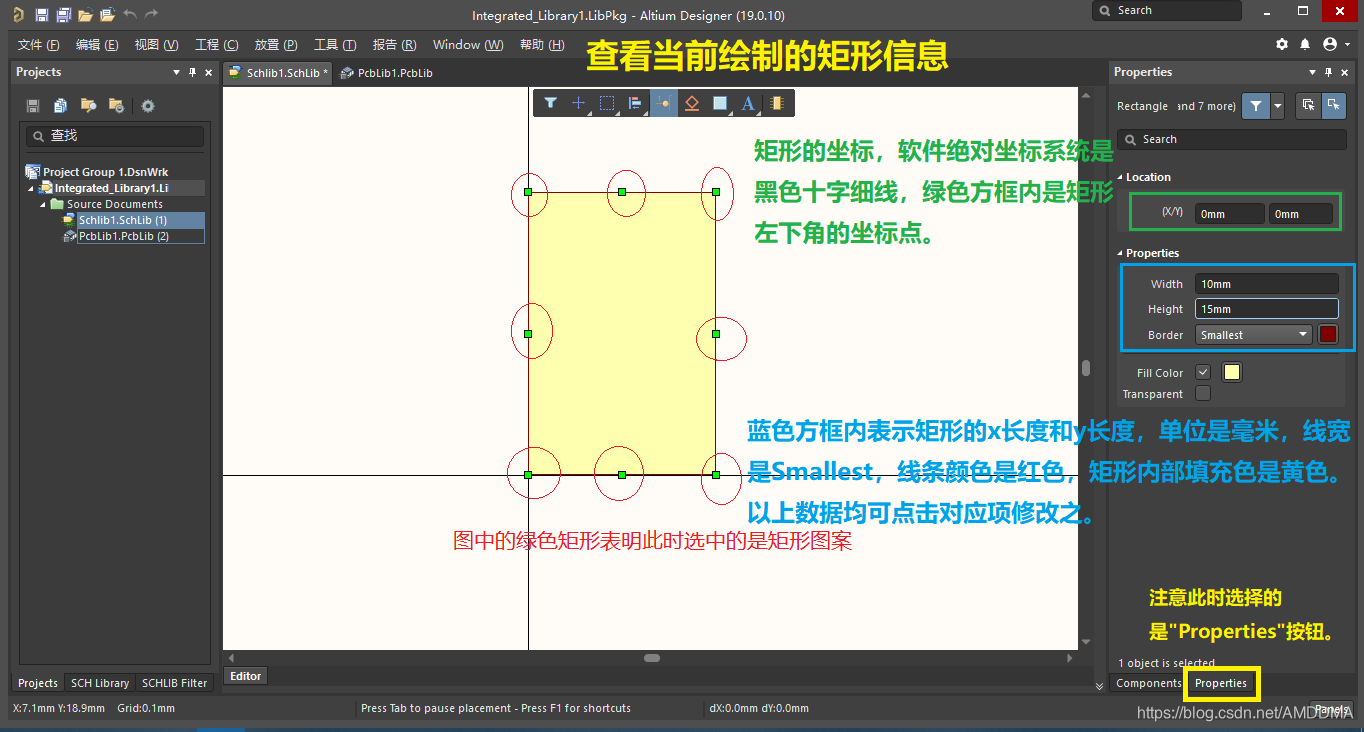

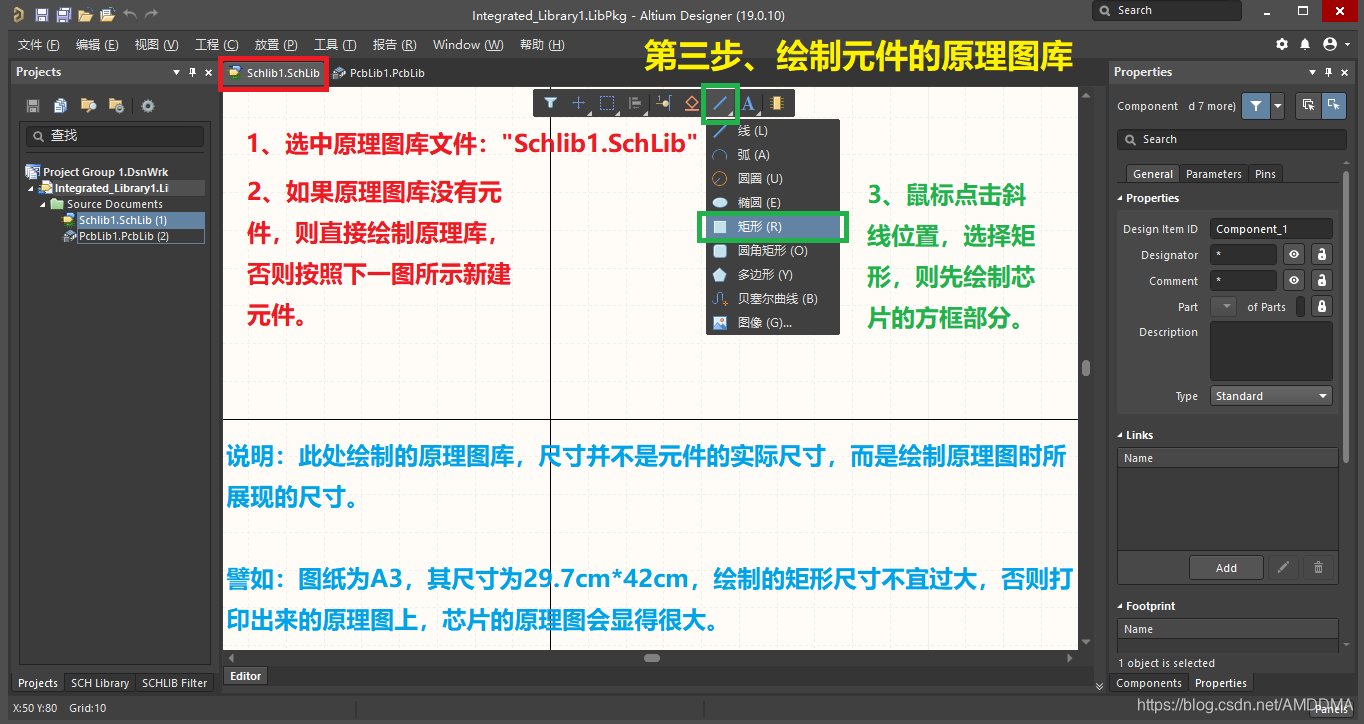

9.绘制芯片的基本形状（不包含引脚）

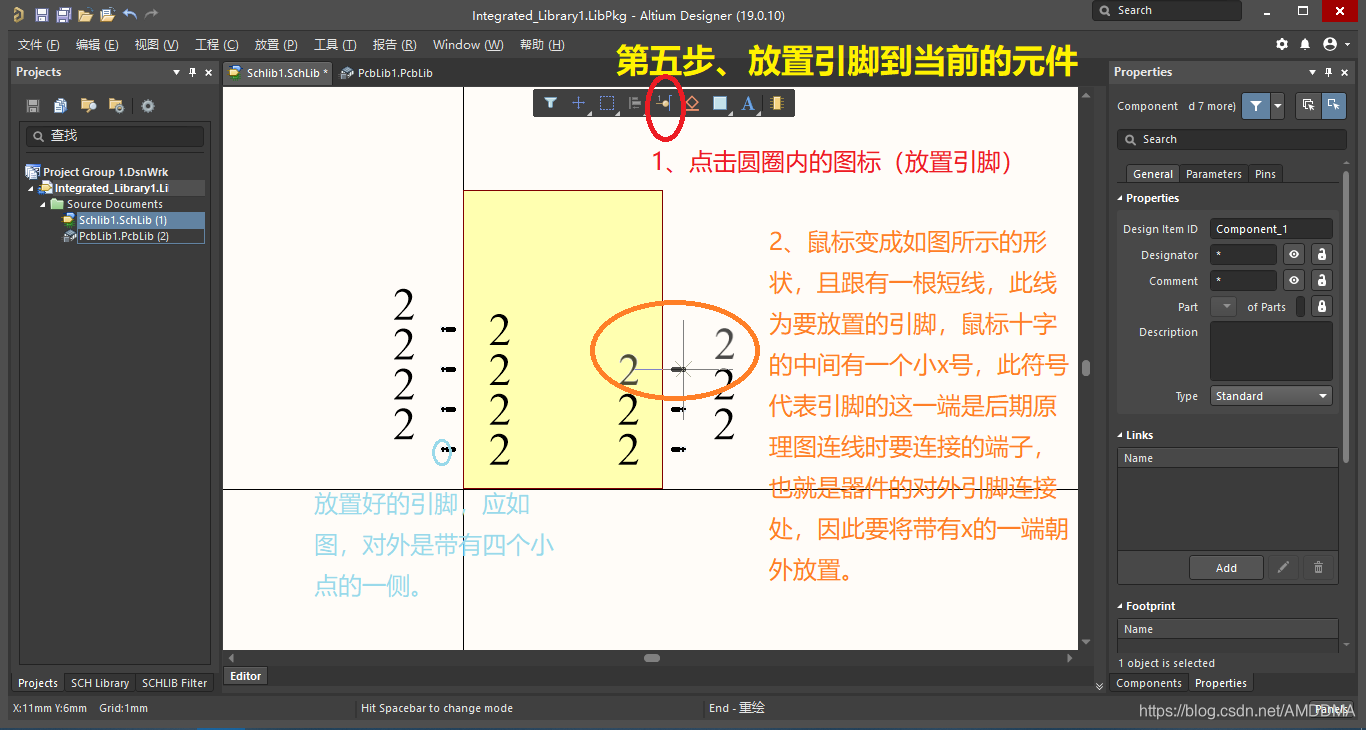

10.放置元件引脚（元件的引脚数应依据芯片的数据手册确定）

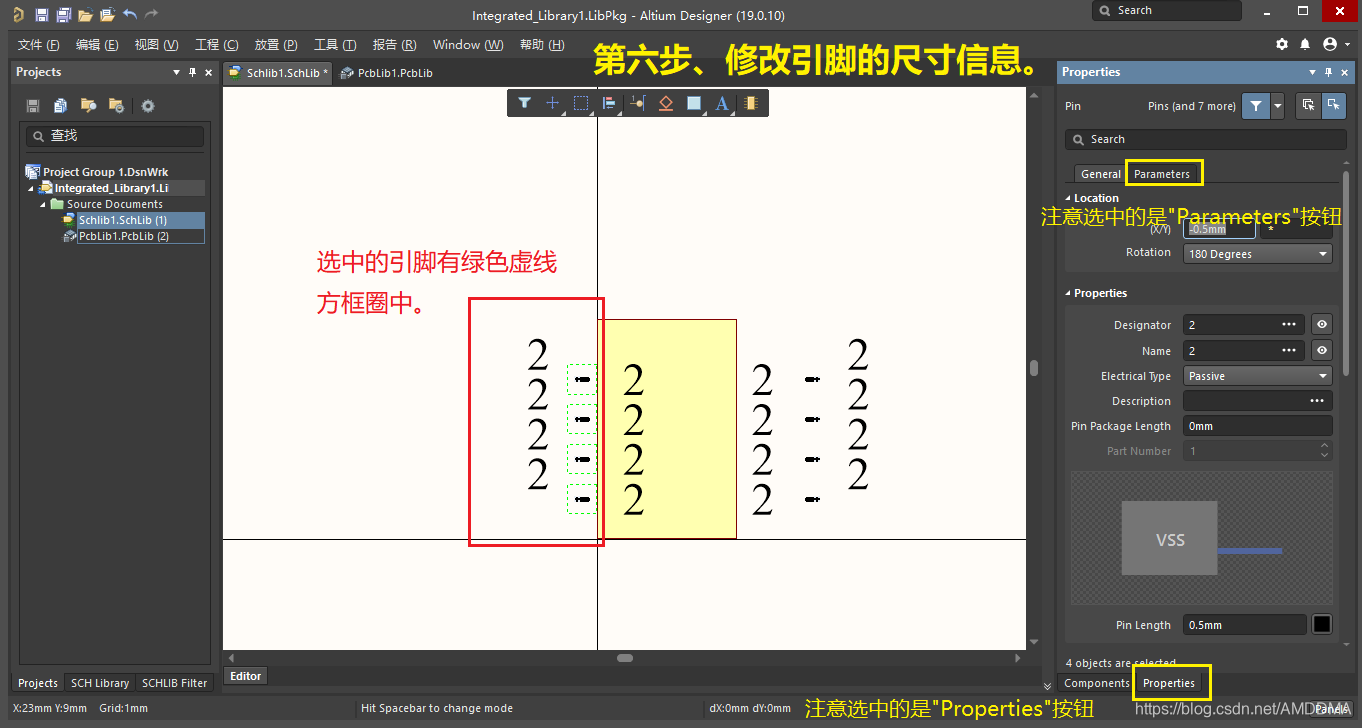

11.修改引脚属性

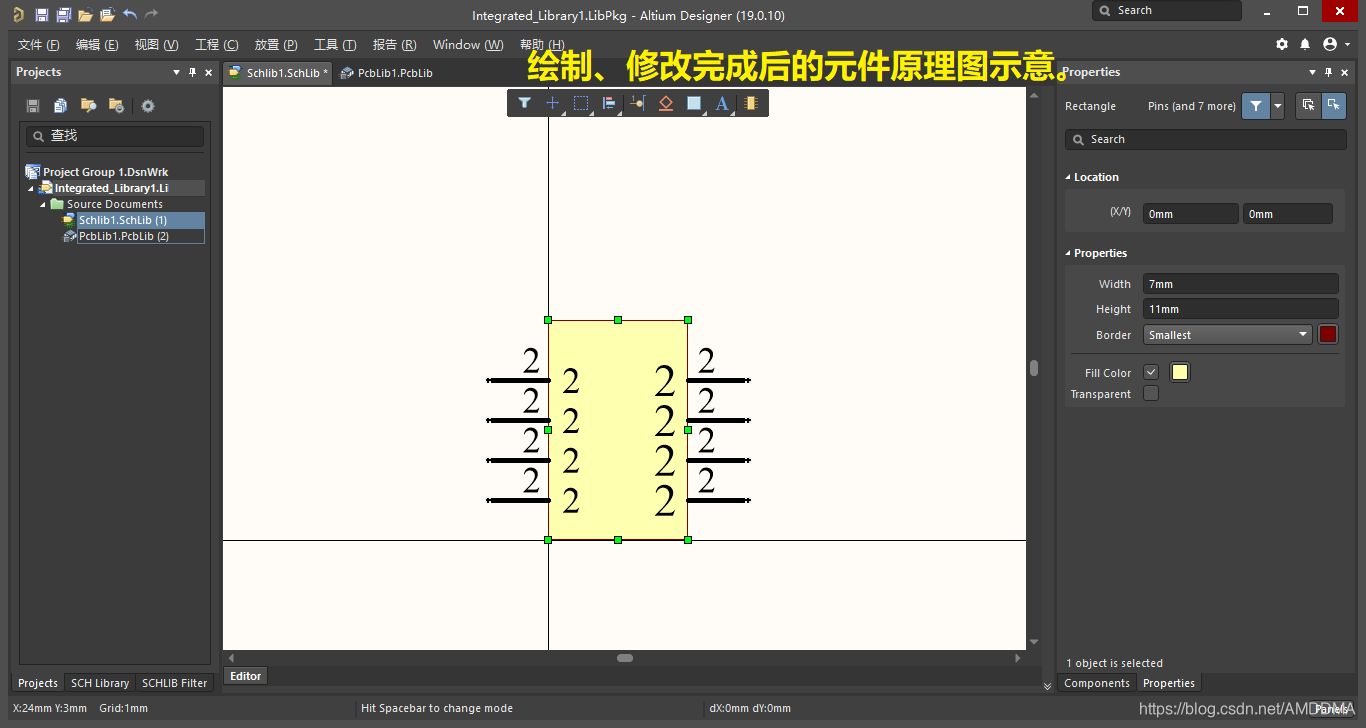

12.修改后的效果

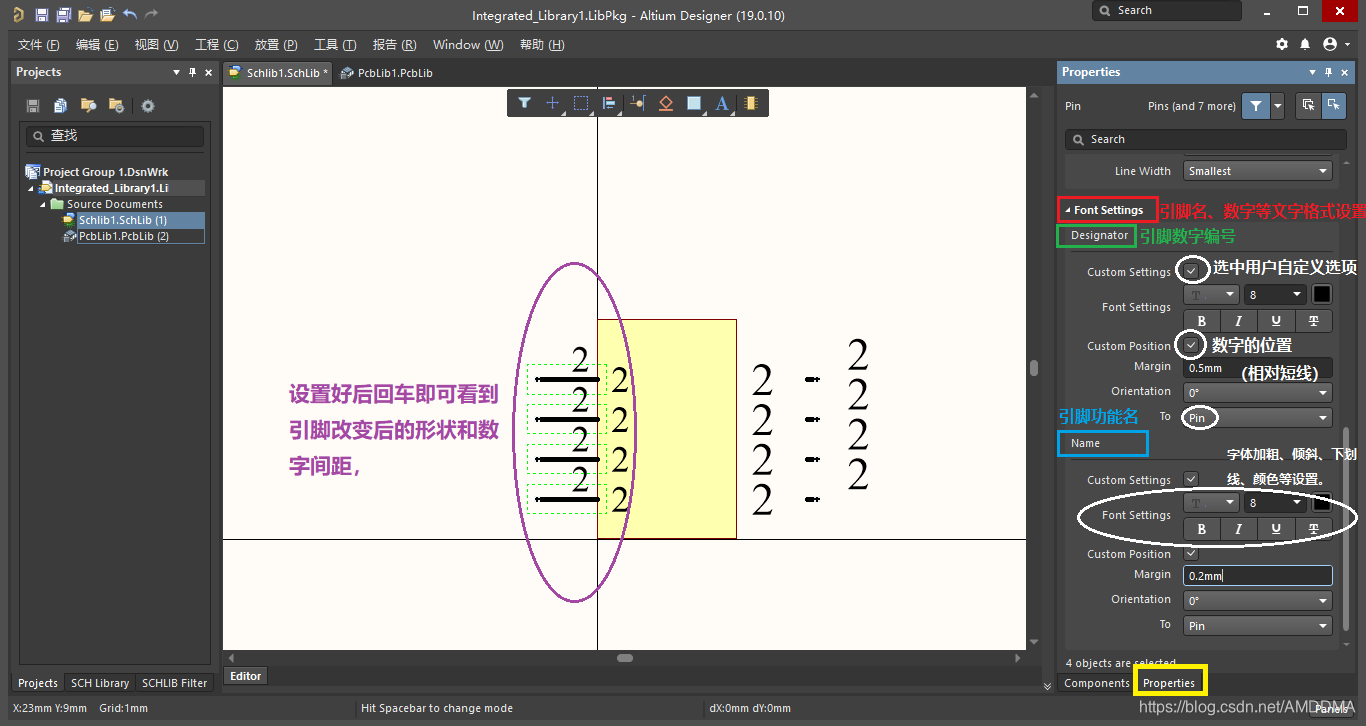

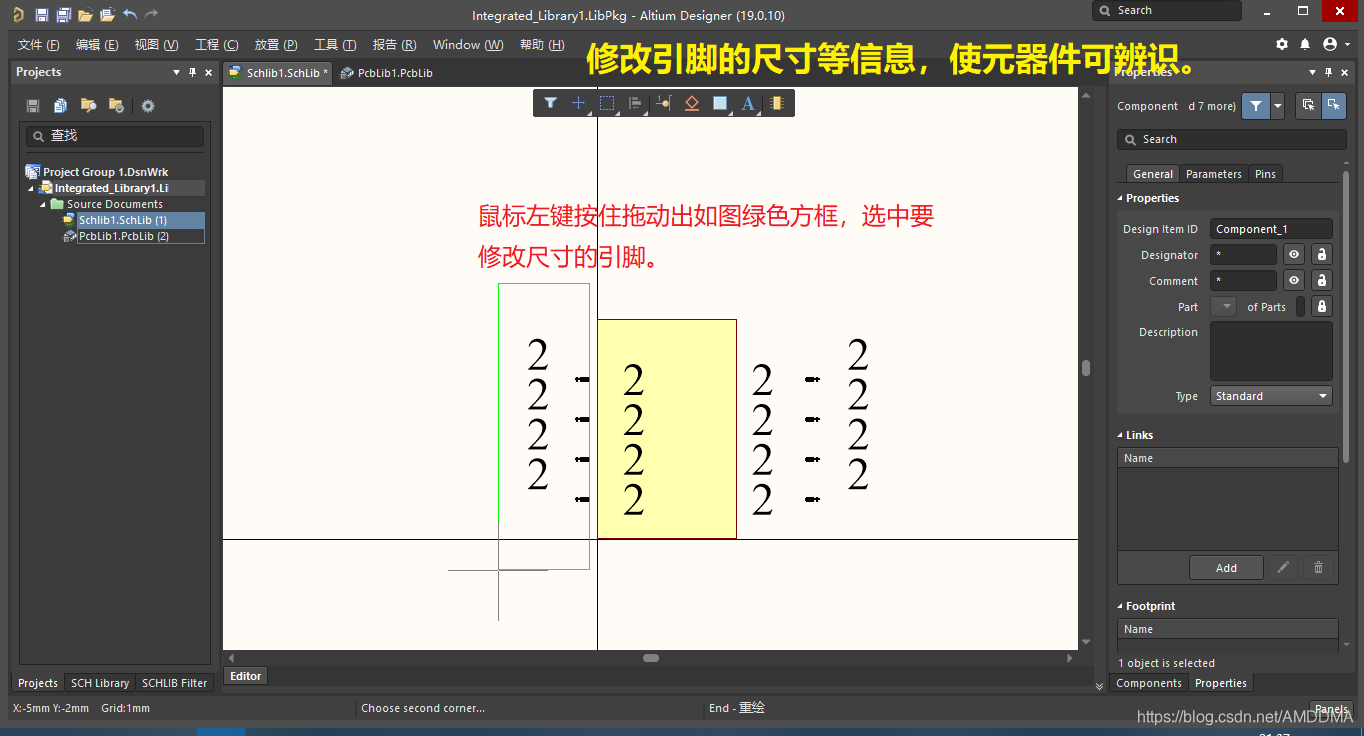

13.修改尺寸后的引脚效果

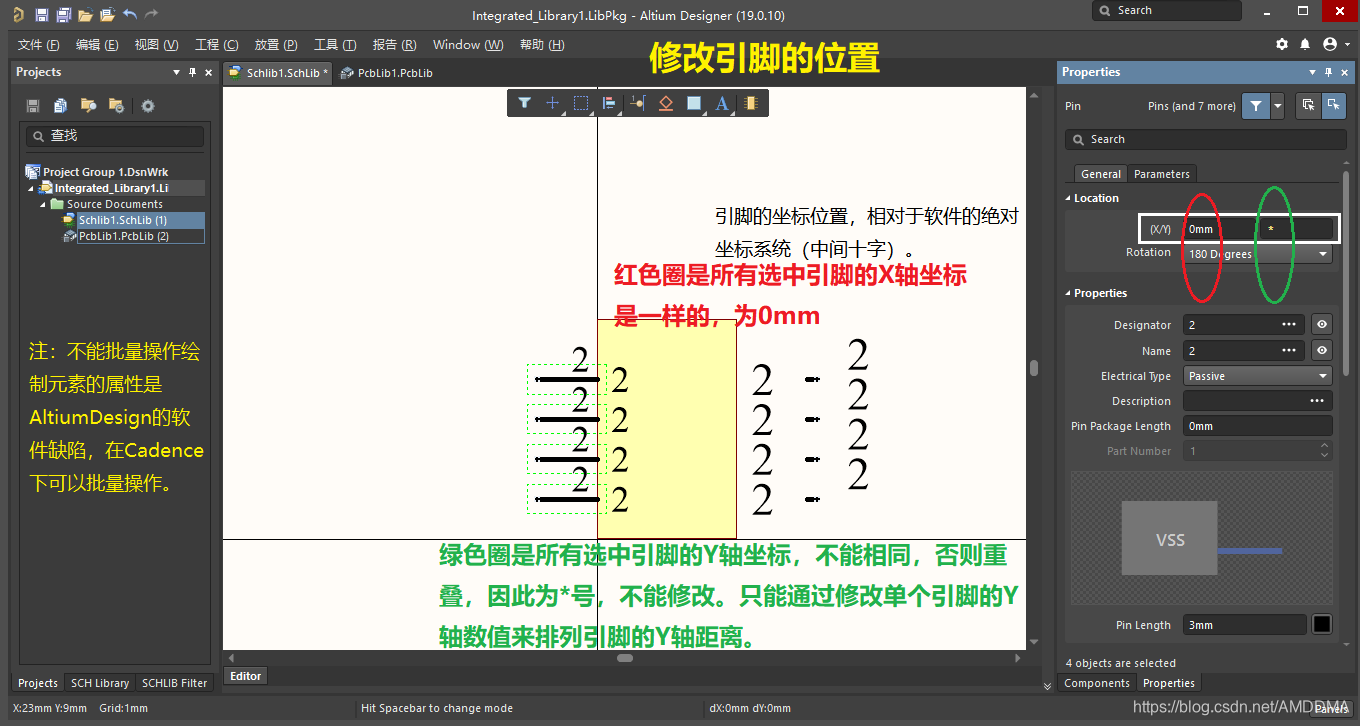

14.修改引脚的位置等信息

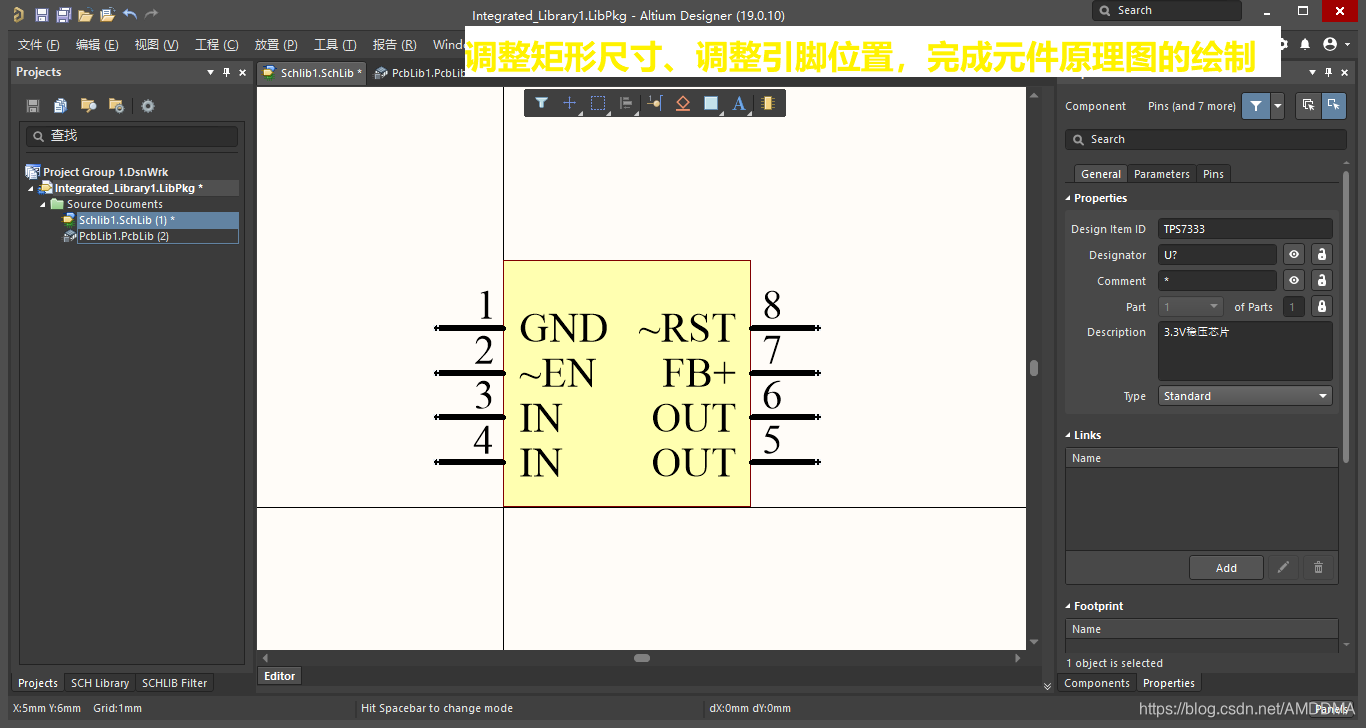

15.原理图库绘制好后的效果

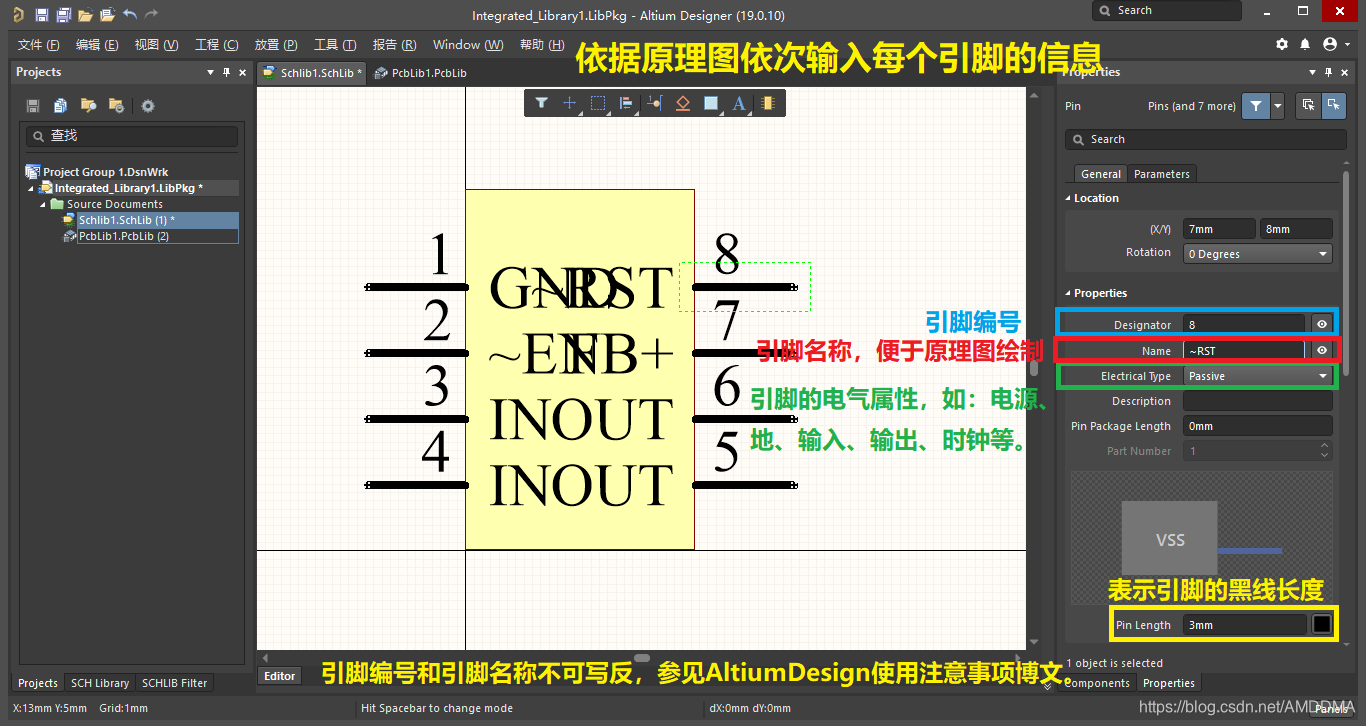

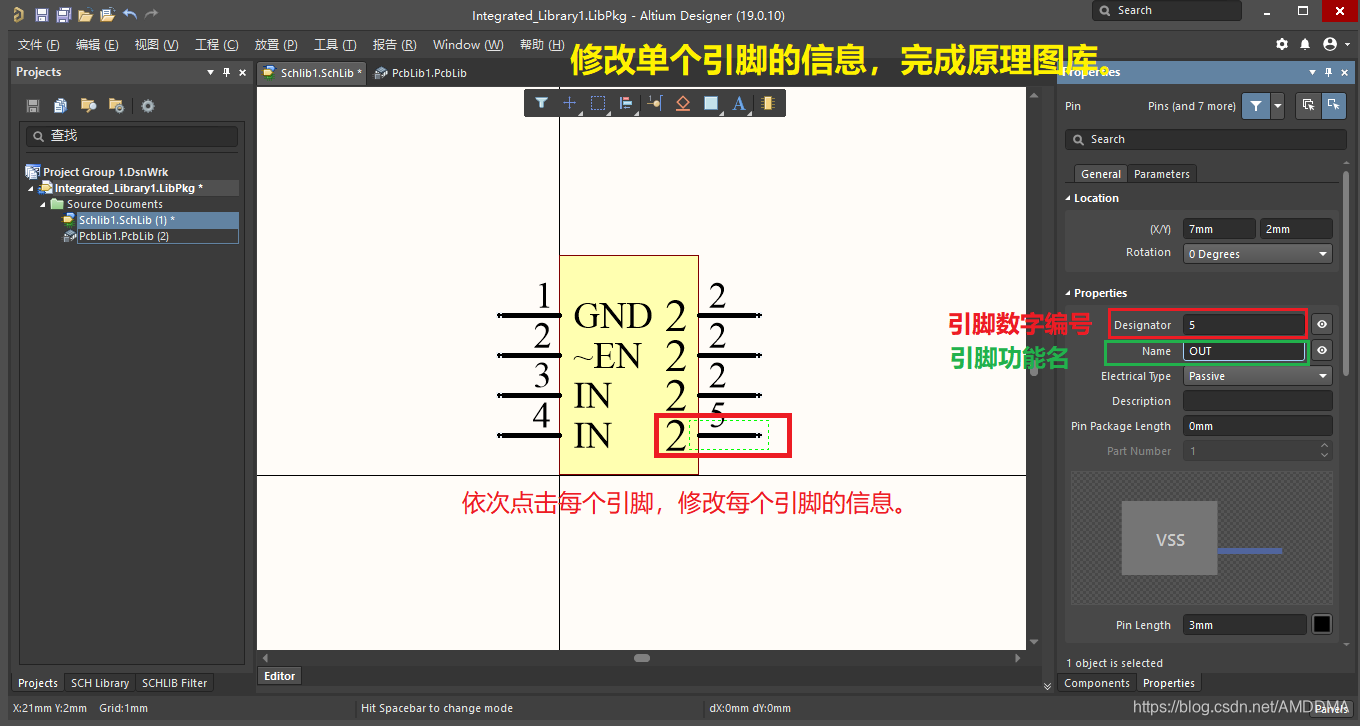

16.依据数据手册完成引脚的名称和编号绘制
17.完成后的效果

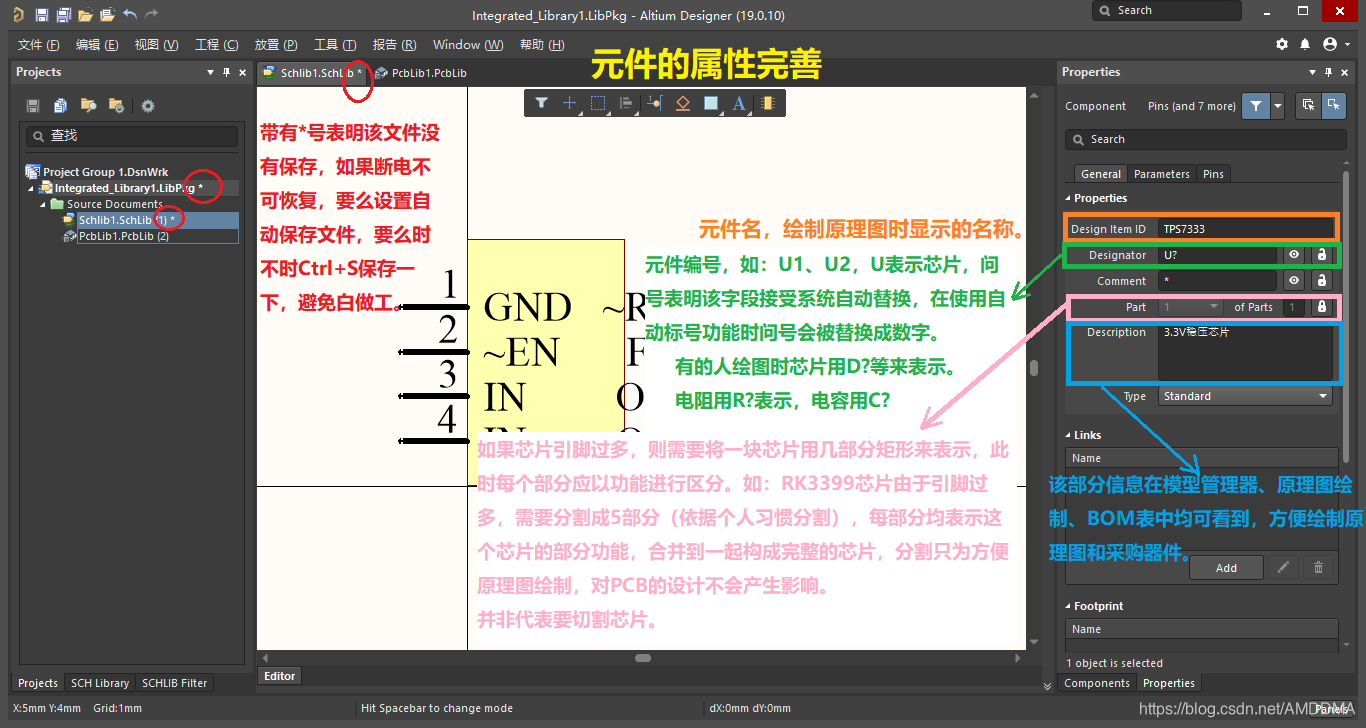

18.芯片信息的完善和补充

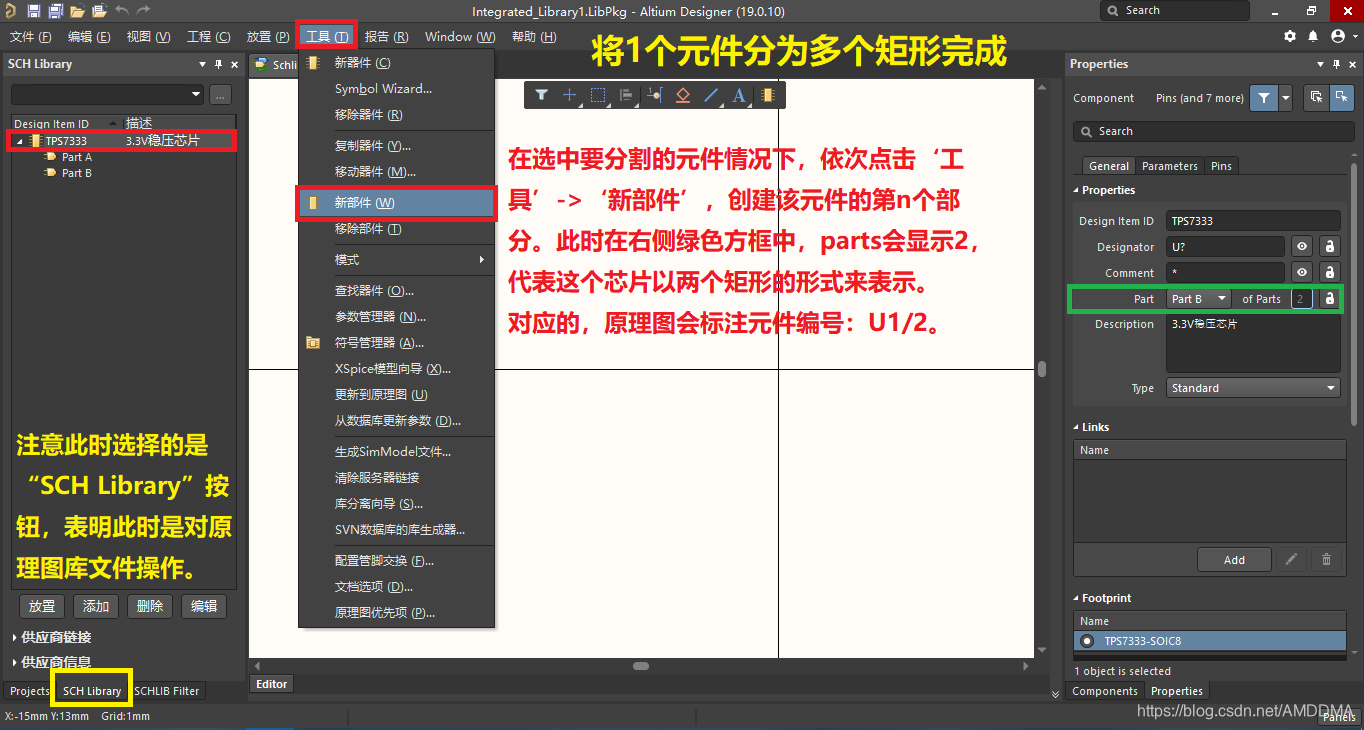

18.1.将元件拆分成多个部分（注：元件拆分后只是在模型上以多个部分表示，并非切割芯片，同时在模型管理器 拉取 PCB封装时和其他简单元件是一样的，需要注意的是多个部分完成的芯片模型，其引脚编号不能乱、重复）
19.原理图绘制完成效果

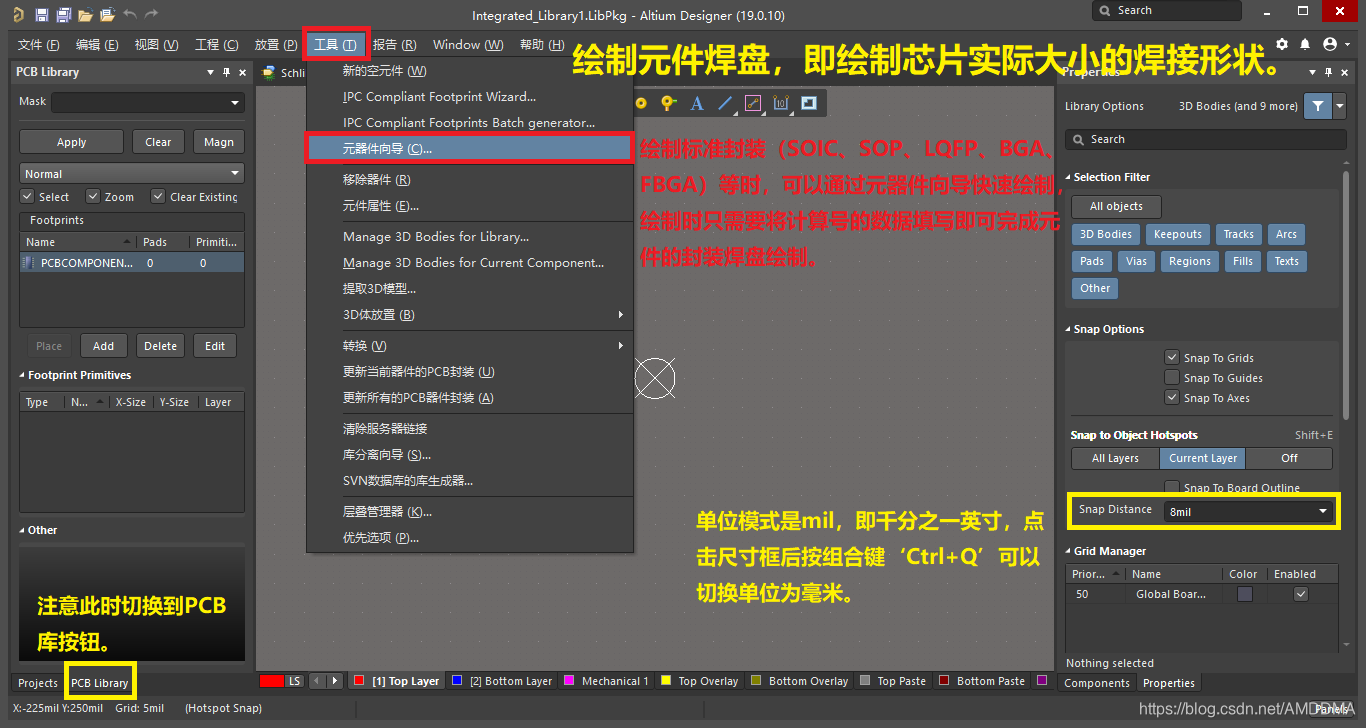

20.绘制PCB封装库，单击上方的文件名，切换到PCB库文件，并新建元件（由于示例的封装是标准封装之一，可以通过元件向导完成，此处演示使用向导完成元件PCB库的绘制）

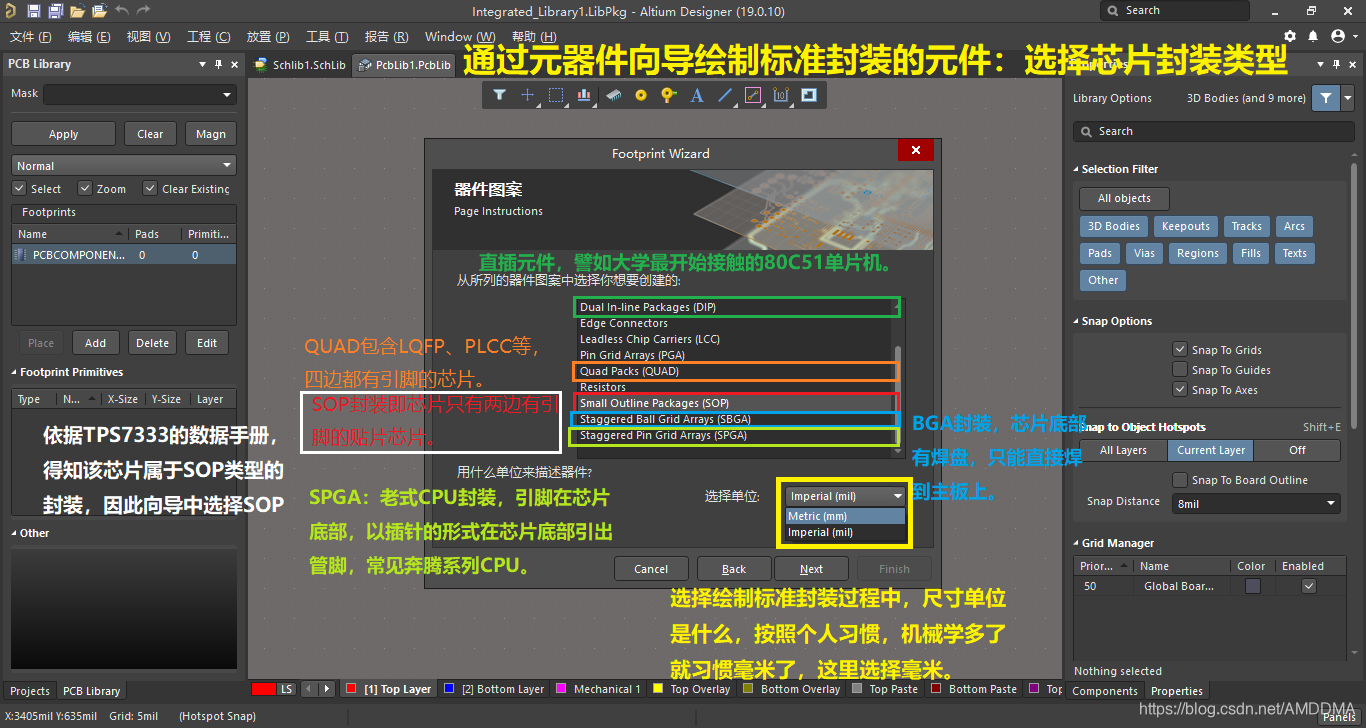

21.封装类型的选择和基础知识补充
至此，原理图库绘制完成，接下一章绘制元件的PCB库。
参见博文：Altium Design绘制元件库（下）
https://blog.csdn.net/AMDDMA/article/details/88087529
