从Altium官方网站下载库文件的完整步骤

前言

最近需要利用altium designer绘制PCB板。其中有两个器件：PIN管BPV10NF和可变增益运放VCA822无法再默认库中找到封装，因此去官网碰碰运气。笔者的altium desiger的版本是9~

步骤

1、网址链接

http://techdocs.altium.com/display/ADOH/Download+Libraries#

进去后会有提示，笔者没有管它，毕竟好不容易找到的链接不是~

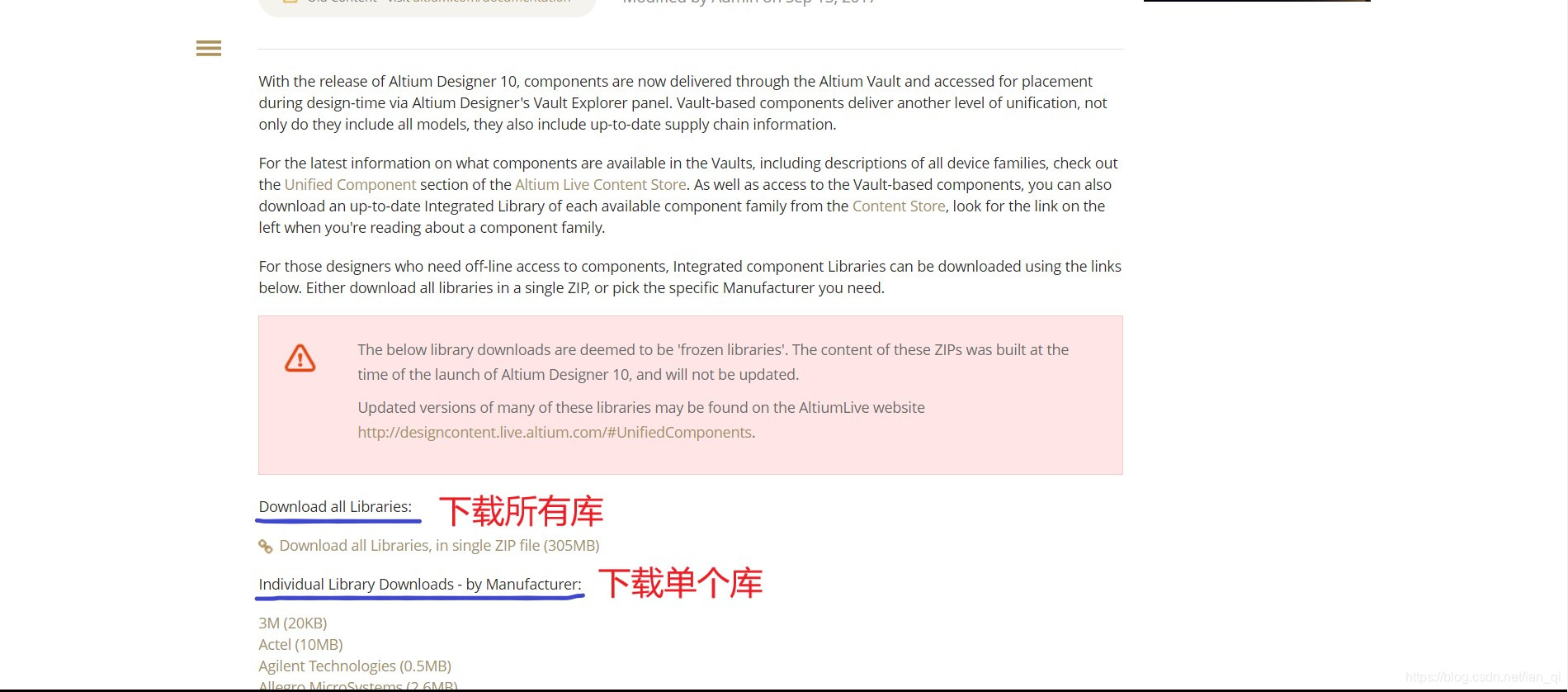

2、下载

因为笔者也不知道所需的器件在哪里，就全都下载啦。

3、解压

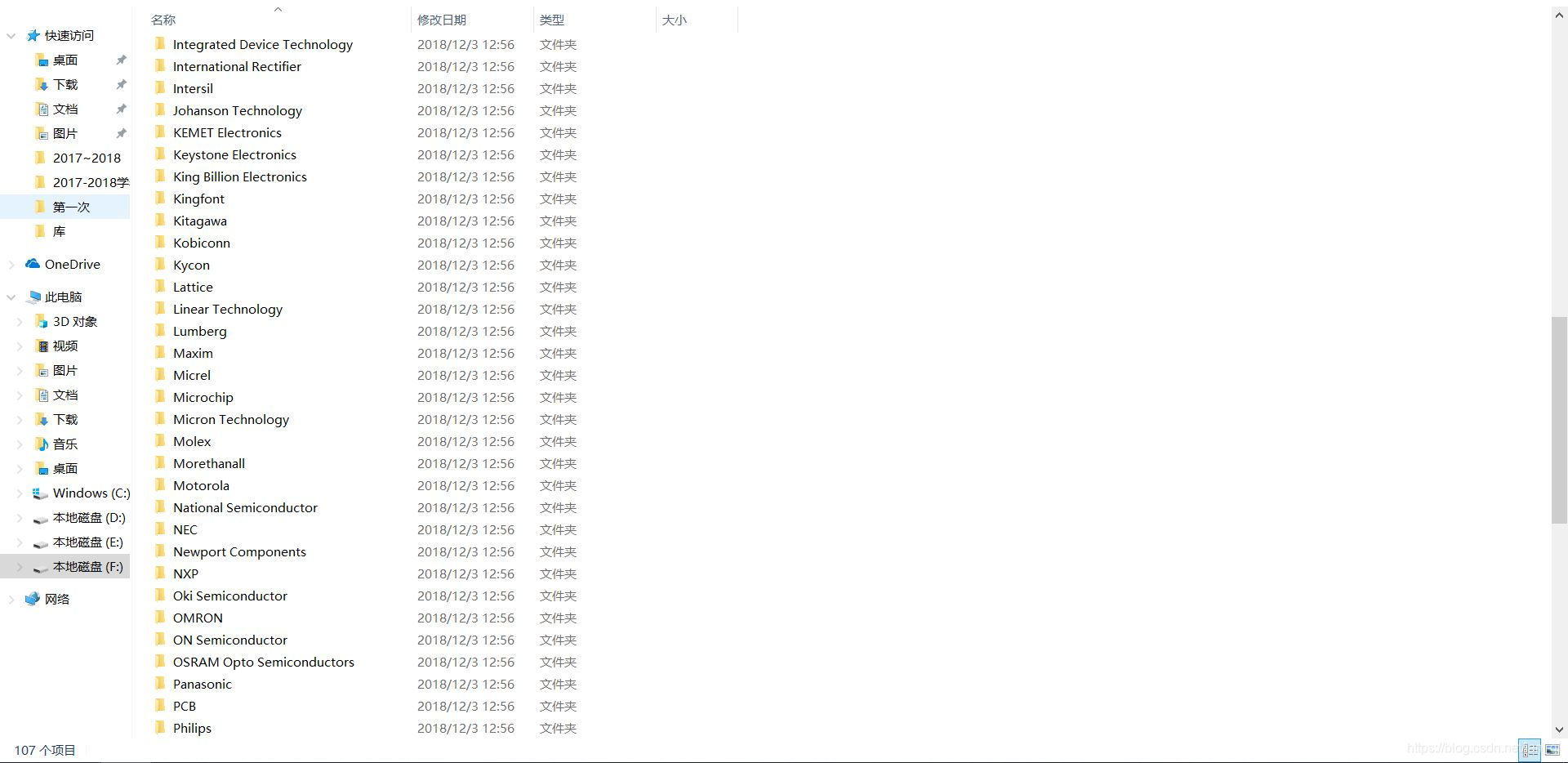

将下载的 压缩文件  解压，共有107个文件夹。

4、安装库

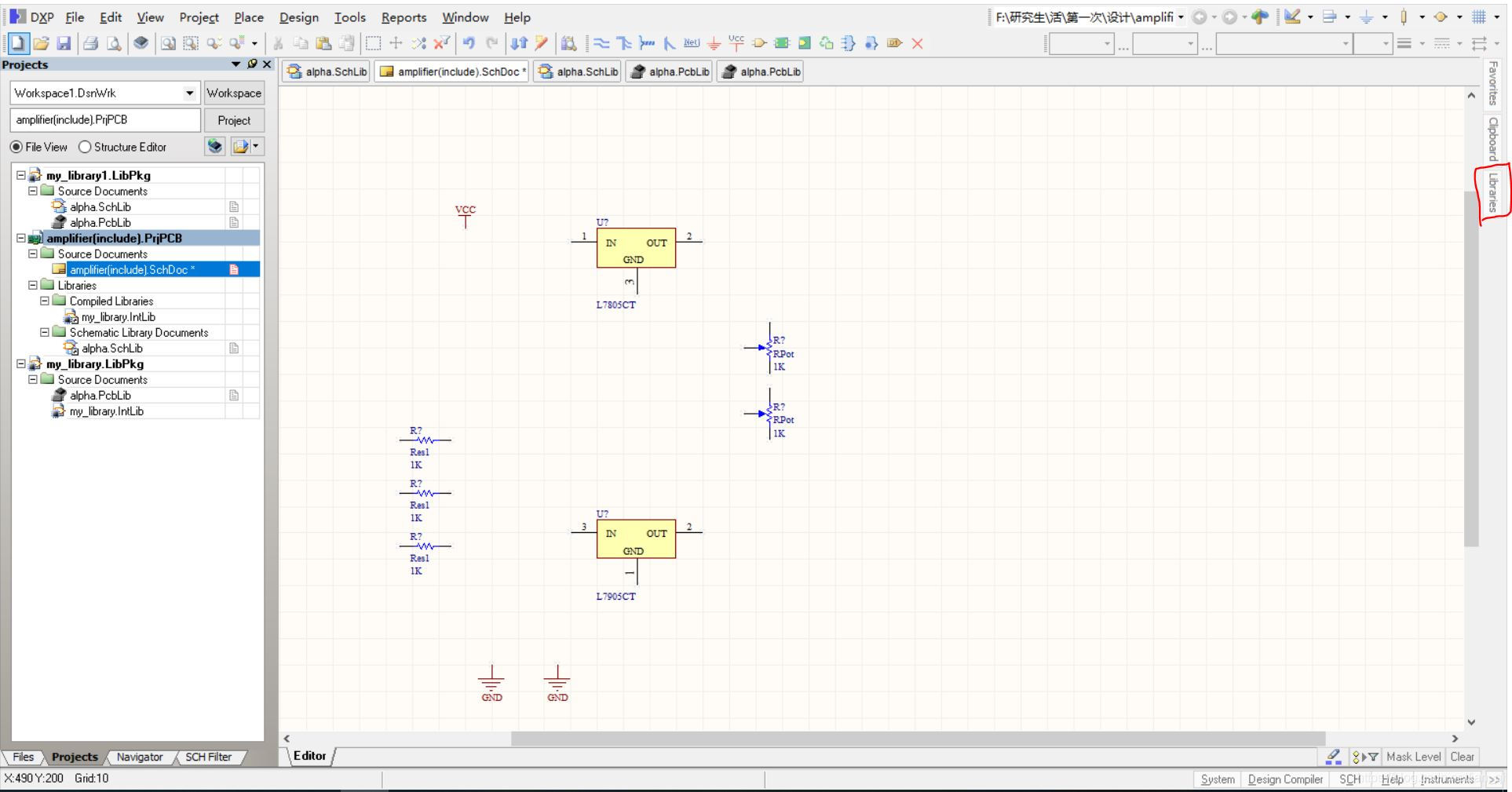

（1）打开 altium designer ，点击右上角的“libraries”

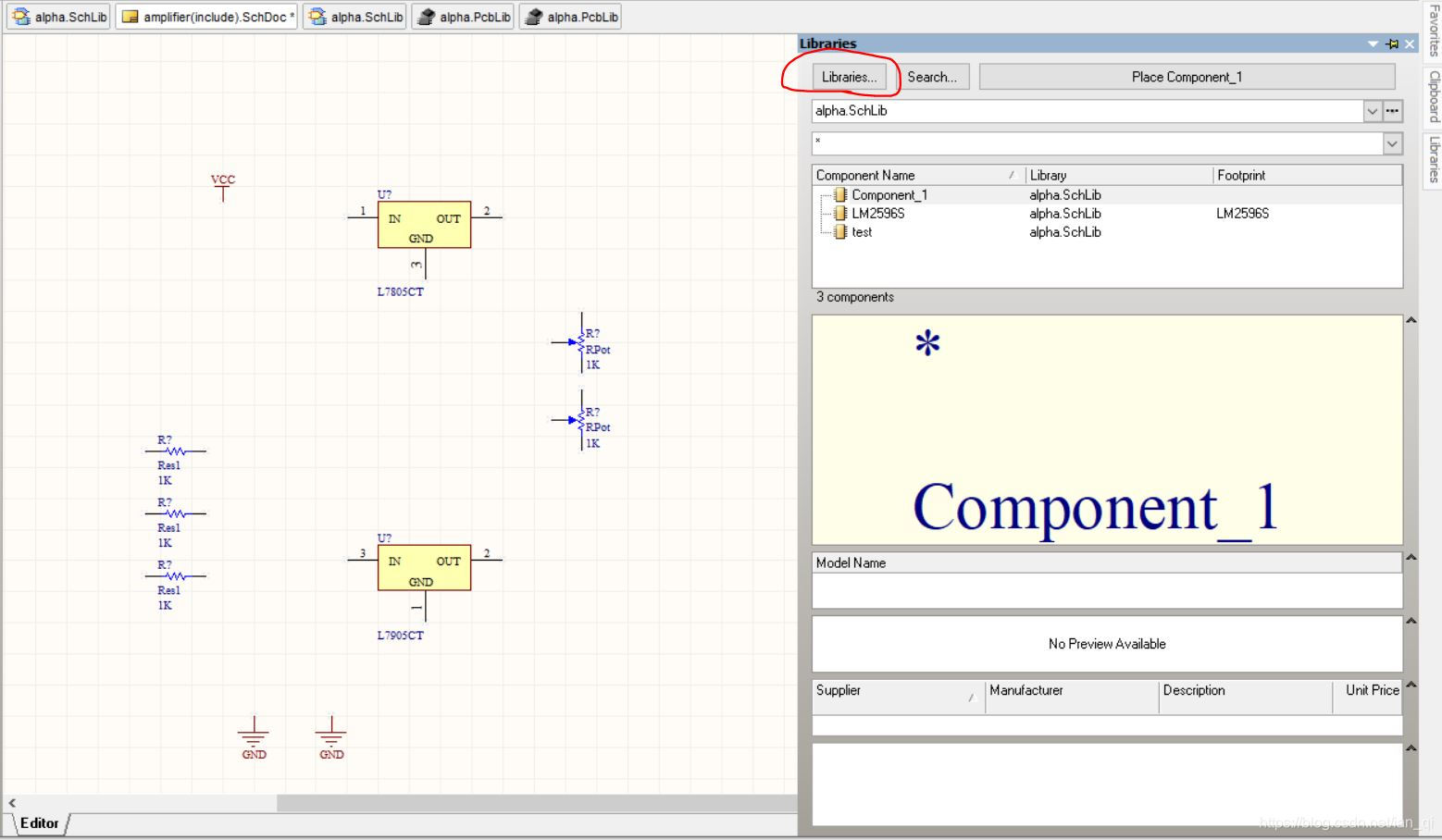

（2）单击弹出菜单中的“Libraries"

（3）找到默认库存放路径，将元件库拷入其中

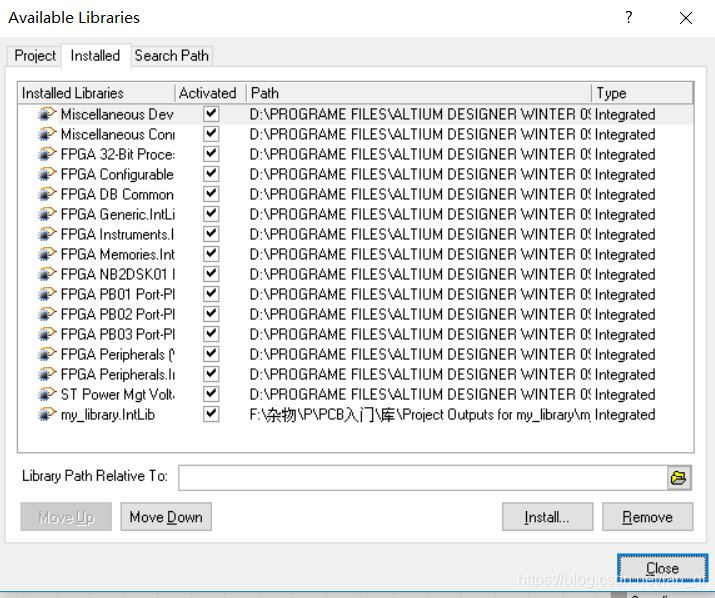

这里笔者遇到了第一个问题：笔者的altium designer的libraries菜单中相对路径栏是空的，如下图。

不过笔者尝试直接将文件拷入，路径如下：

\Altium Designer Winter 09\Library

如下图所示：

（4）安装库

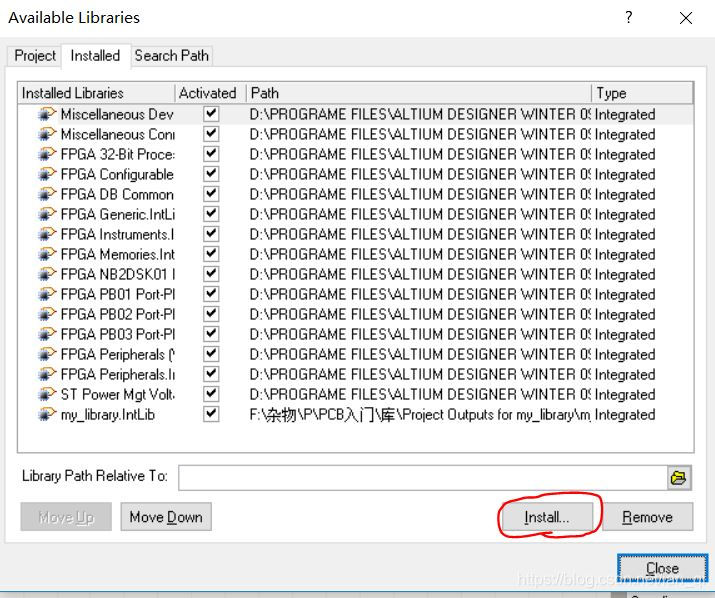

回到altium designer中，在available libraries菜单中点击Install，选择所有放入的文件即可。

后记

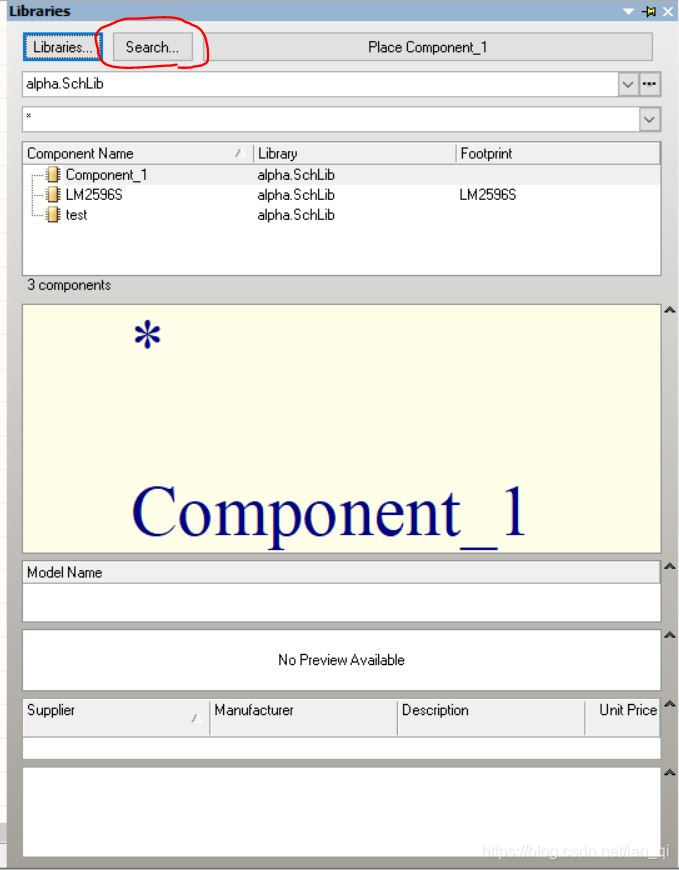

其实也不需要把所有库都添加进去，altium designer应该是有直接在所有库中搜索的功能的。如下图，点击"search"

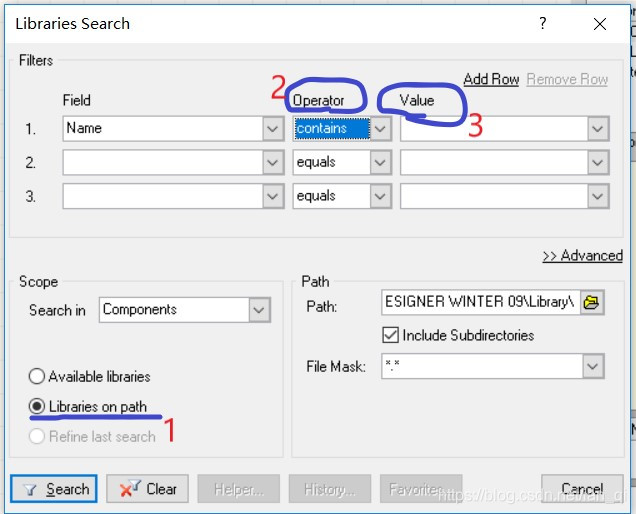

在 弹出窗口 中，1、修改搜索范围为”Libraries on path"；2、将“operator”改为“contain”；3、在“value”栏输入名字部分。如下图
