使用AD10做PCB工程经验分享

阅读数 6
点赞 0
article_banner

安装分享

【Altium Designer 10安装教程(修改安装位置+报错 解决 )】 https://www.bilibili.com/video/BV1yW4y1a7mW/?share_source=copy_web&vd_source=f92e796db56e334d07d93d213d081e49

建议去b站自己找。

PCB工程制作

1、建立工程

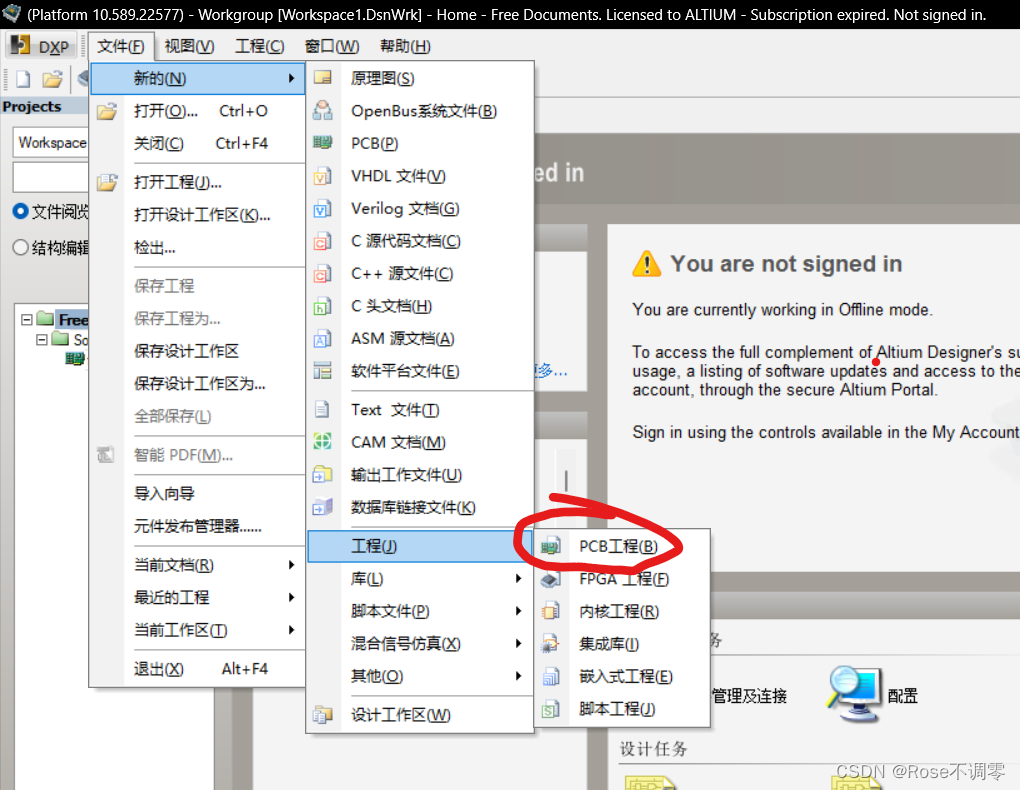

如图,在文件中新建一个 pcb工程

2、给工程添加原理图与pcb板图

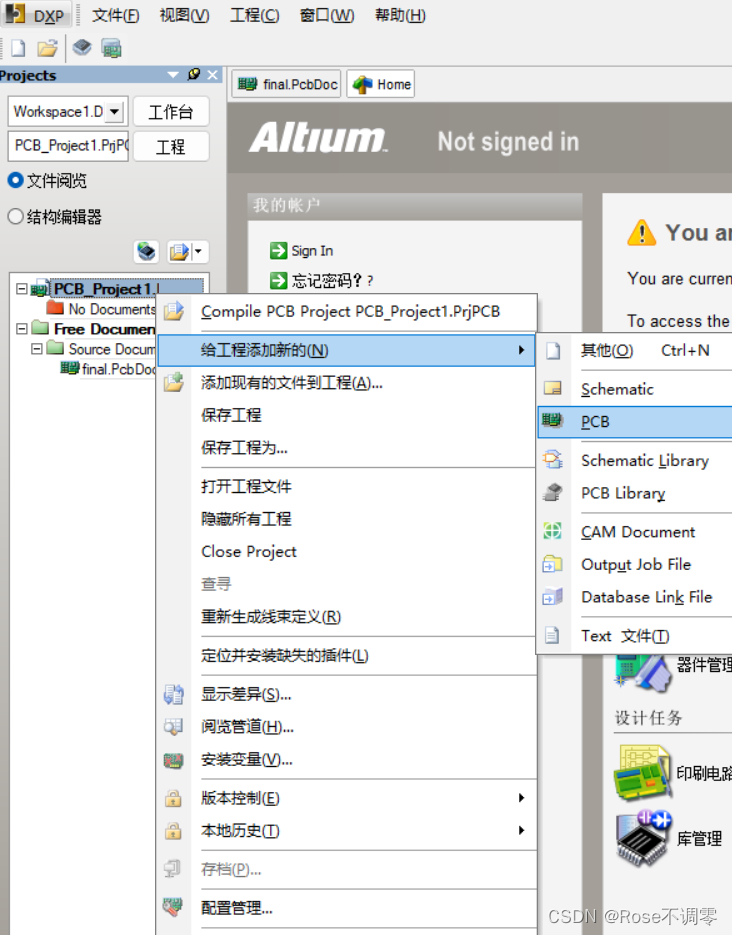

如下图,鼠标所指pcb为pcb板图,上面的schematic就是原理图。

3、绘制原理图

(1)放置器件

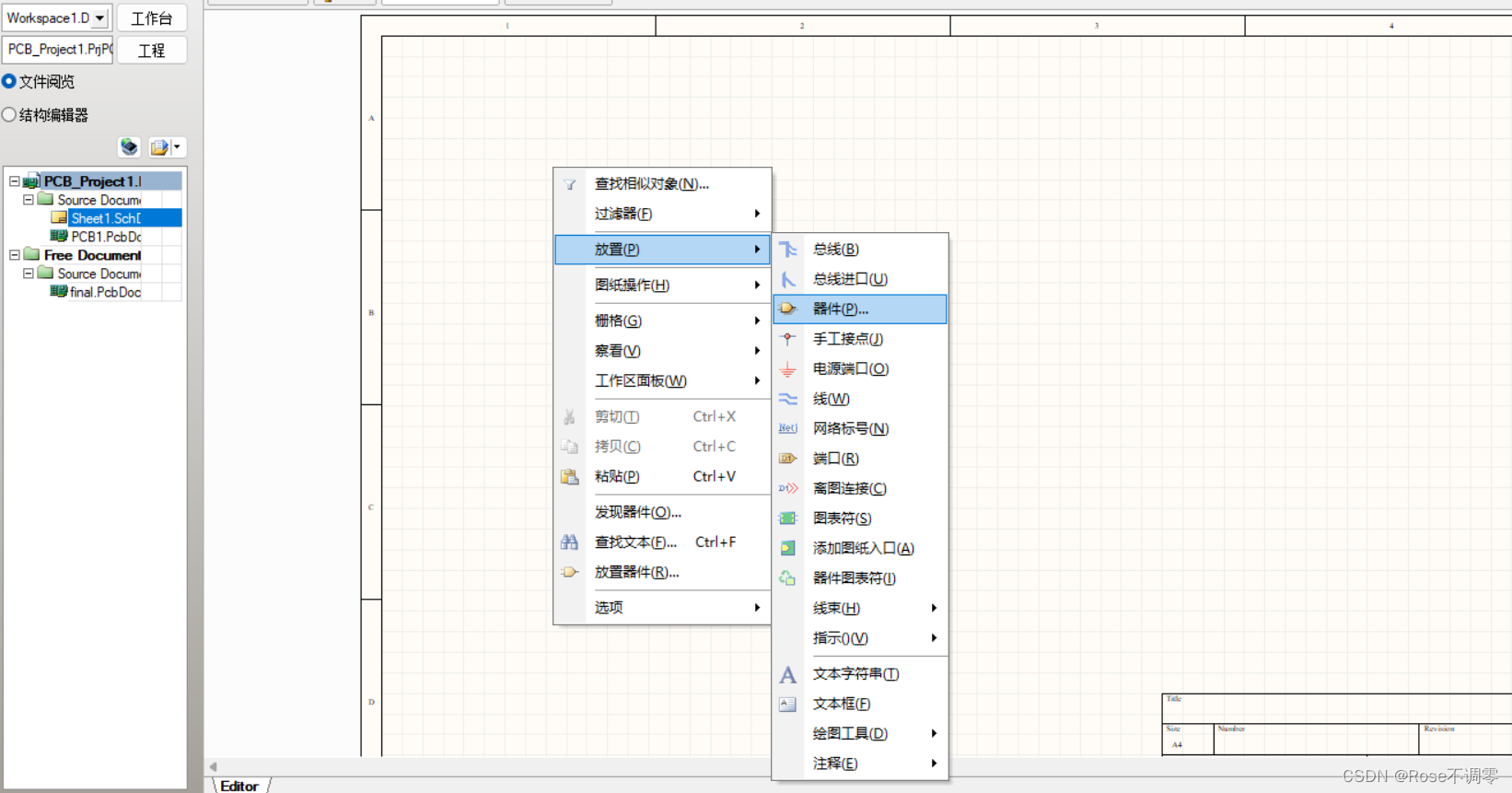

在完成原理图文件的创建之后,进入原理图页面,接下来就是就是元件的放置,有两种方式,首先是点击鼠标右键,如下图所示,在放置中找到器件选项,点击器件。

点击器件之后,点击选择,即可打开元件库,在元件库中就可以选择自己所需要的器件,接下来就可以进行放置。
