Altium Designer 2020学习笔记（二）：PCB库部分（配动态图演示）

本篇文章主要与大家简要分享一下，我在AD学习过程中的一些学习笔记，本篇文章主要关于PCB库部分。

本系列文章链接：

-----------------------------------------------------------------------------

Altium Designer 2020 学习笔记（一）-----原理图及原理图库部分（配动态图操作演示）

https://blog.csdn.net/qq_44339029/article/details/108302727

Altium Designer 2020 学习笔记（二）------PCB库部分（配动态图操作演示）

https://blog.csdn.net/qq_44339029/article/details/108328765

Altium Designer 2020 学习笔记（三）------PCB布局设计部分（配动态图操作演示））

https://blog.csdn.net/qq_44339029/article/details/108343157

Altium Designer 2020 学习笔记（四）------PCB布线、DRC检查、拼版设计、资料输出（配动态图操作演示）

https://blog.csdn.net/qq_44339029/article/details/108371383

Altium Designer 2020 学习笔记（五）------ 对前四篇文章的补充

https://blog.csdn.net/qq_44339029/article/details/108564115

-----------------------------------------------------------------------------

   四、PCB库的封装库的创建方法以及现有封装的调用

      1、常见CHIP封装的创建（电阻容、二极管、SOT等）

      （1）一个完整的 PCB封装 需要： PCB焊盘（焊接器件的管脚）、管脚序号（与原理图的管脚序号一一对应）、丝印（封装的实物本体大概的范围）、1脚标识（定位器件的正反方向）、阻焊（防止油覆盖）

      （2）通孔Multi-Layer、表贴 Top Layer

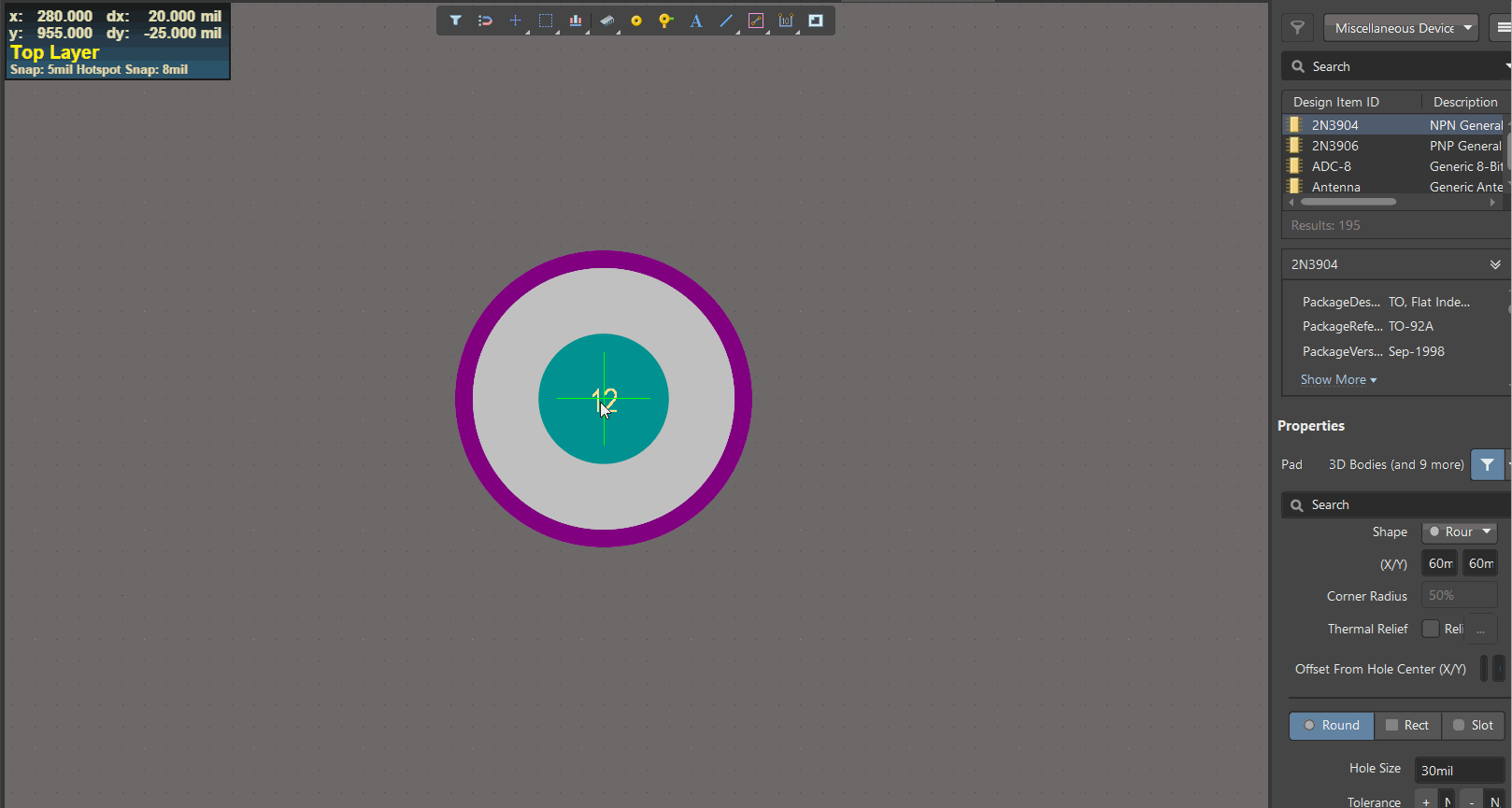

      （3）尺寸及形状修改如下所示，使用快捷键M，可以设置两个焊盘间的距离，使用快捷键Ctrl+M可以测量距离，Shift+C取消尺寸标注

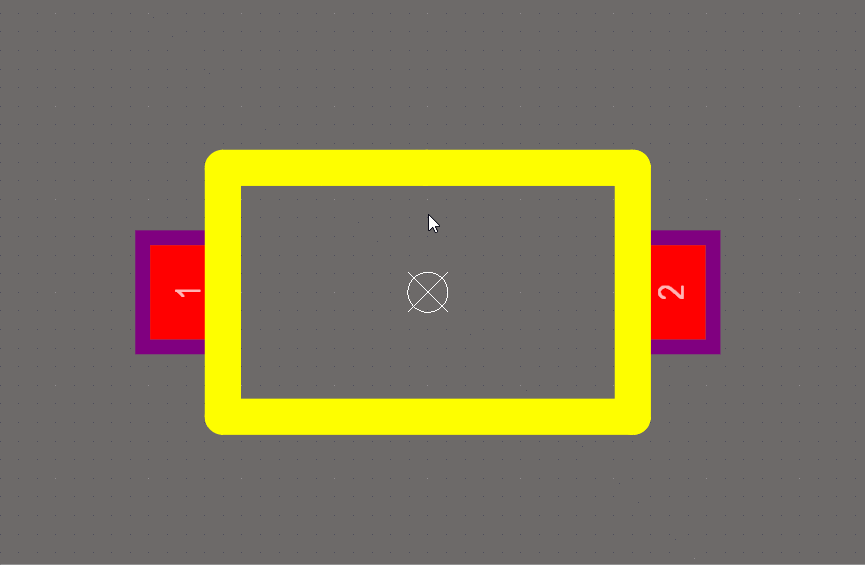

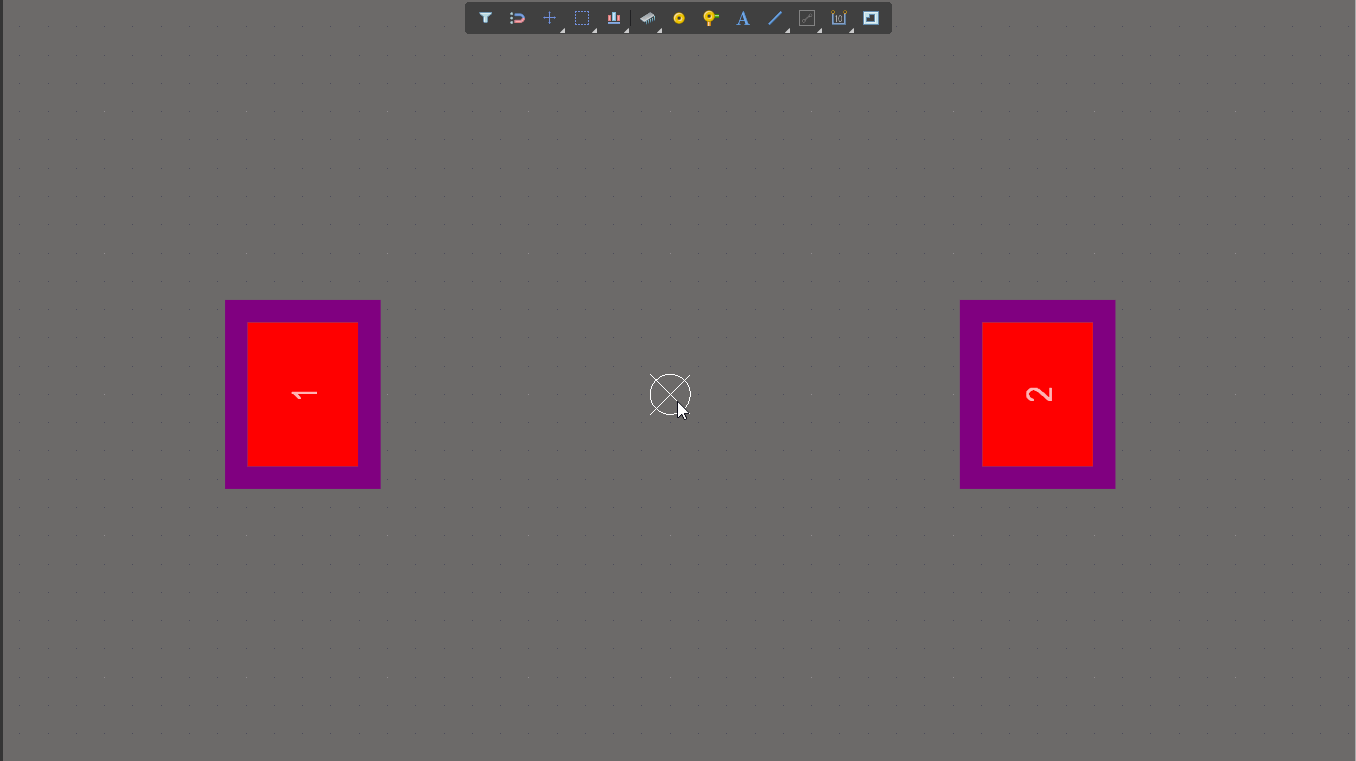

      （4）丝印的绘制方法如下图所示，按快捷键P，在再按L，便可以开始绘制丝印，在绘制边框时，先在四条边上绘制四条小线段，在中心点处绘制后选中，使用快捷键M，设置偏移距离，若中心点不在两个焊盘中心，可在编辑菜单中，选择参考，再选择中心就可以了，在绘制四条小线段的过程中，复制时以中心点为偏移量复制，然后 镜像  一下再粘贴，绘制完四条小线段后，按P、L继续绘制完整的边框，在此过程中，需要切换绘制方式，在美式键盘下，按快捷键Shift+空格，可切换为下图所示的直角轨迹（注意：在中式键盘下此快捷键无效）

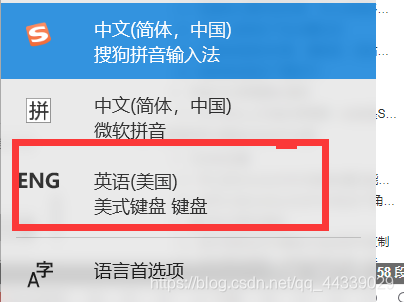

      （5）美式键盘的安装方法如下所示（我已经安装完了），在系统设置里找到语言，再点击添加语言，输入 English  搜索，找到英语（美国）安装，由于我已经安装过了，下图以英语（英国）来演示找到后点击安装就可以了，安装完后在输入法切换中就会出现ENG的图标，也就是我们需要的美式键盘输入

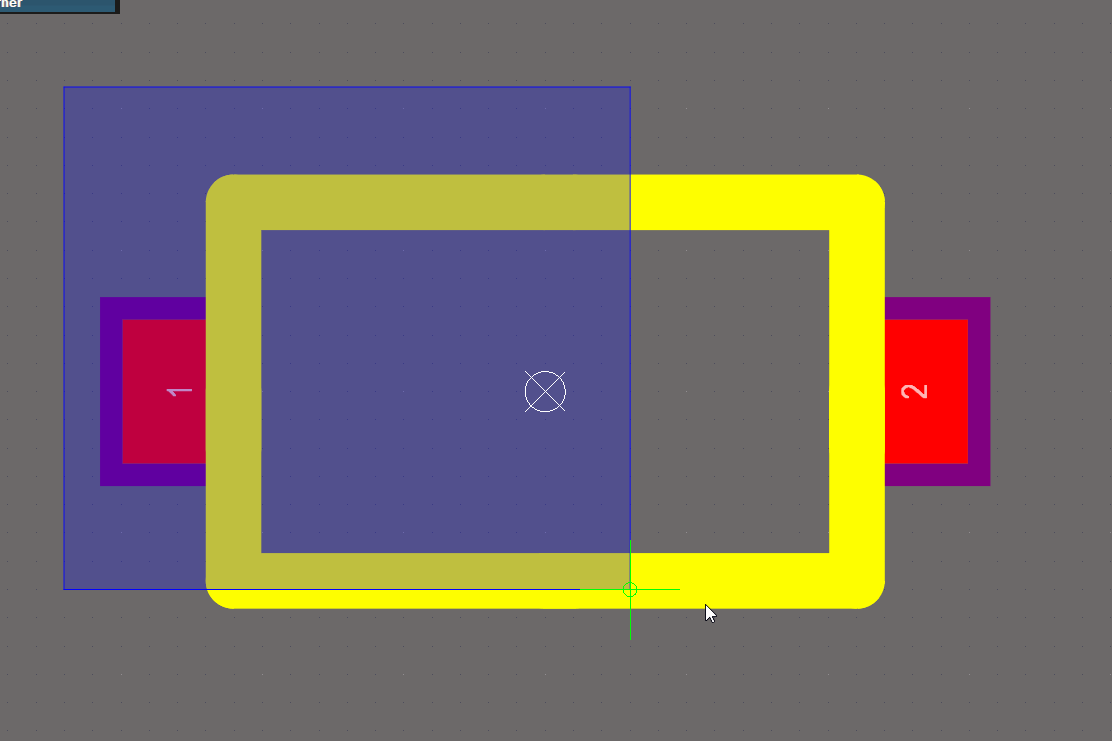

      （6）然后之前确定位置的四条小线段就可以删除了，方法如下，选中该区域后按快捷键Ctrl+X，再点击一下要删除的白色区域，便可删除，删除后可能会出现断路，再拉伸一下就行了

      （7）1脚标识添加，对于二极管来说可以在负极添加一条填充来表示负极，跟1脚标识作用相同

     2、常见IC 类  封装的创建

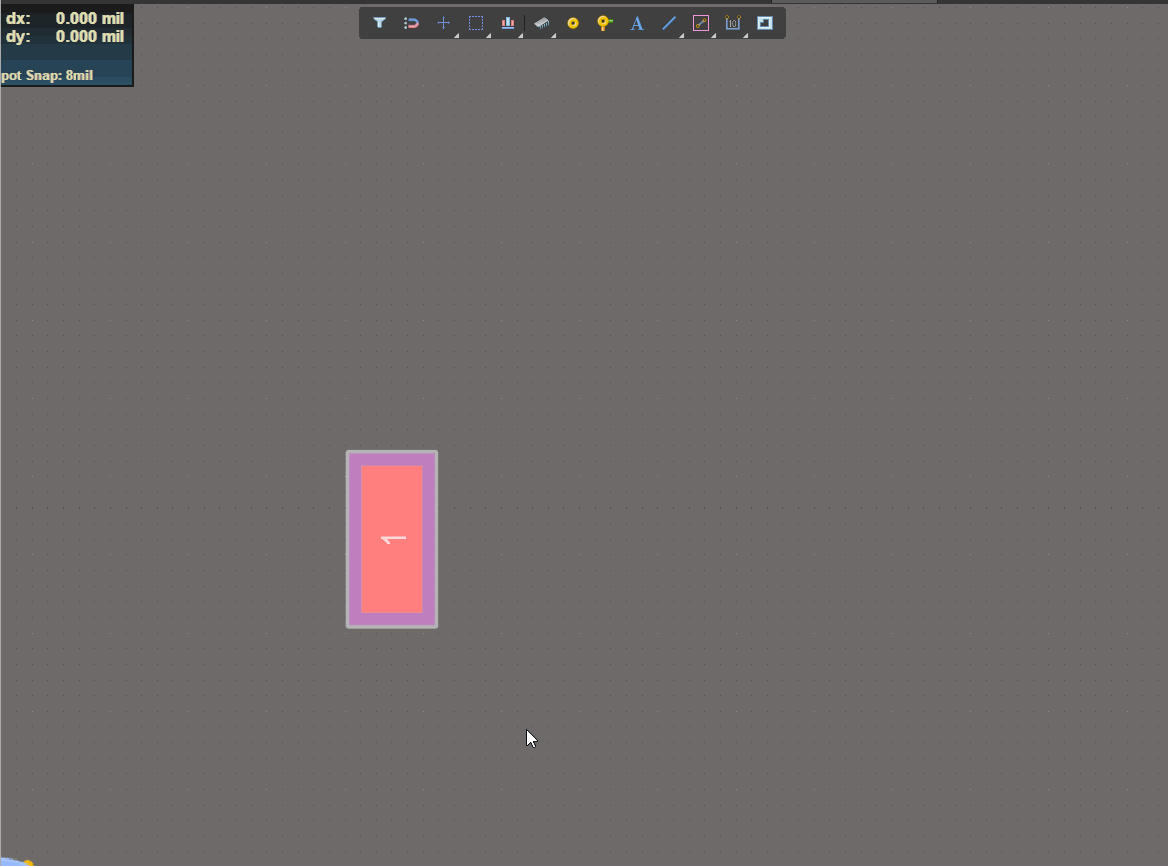

     （1） 先做第一个焊盘，选中复制后，按快捷键E、A调出阵列粘贴，调好参数后确定，8个都做好后，按快捷键E、F、C设置中心点

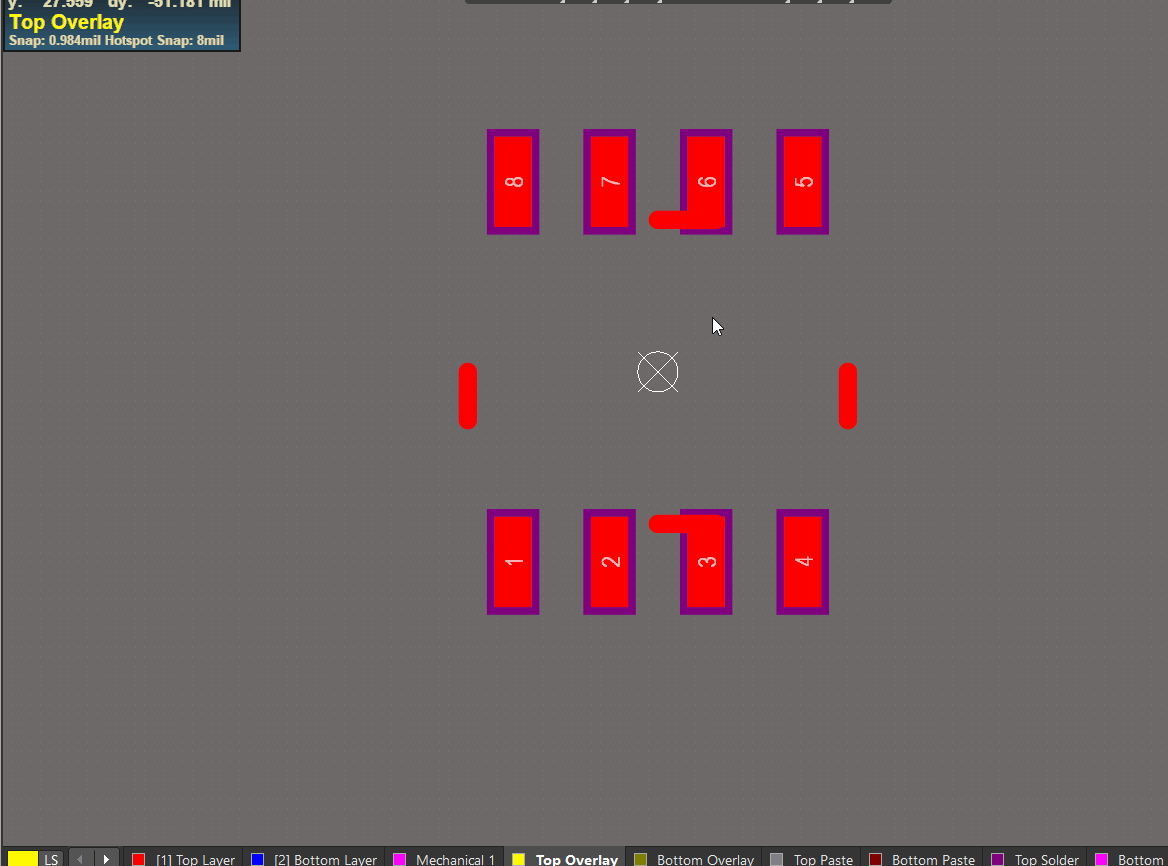

     （2）丝印的另一种绘制方法，在红色图层绘制四条小边界，在黄色图层绘制丝印，完成后返回红色图层，按快捷键Shift+S，后选中四条小边界删除后，再按两次切换回来

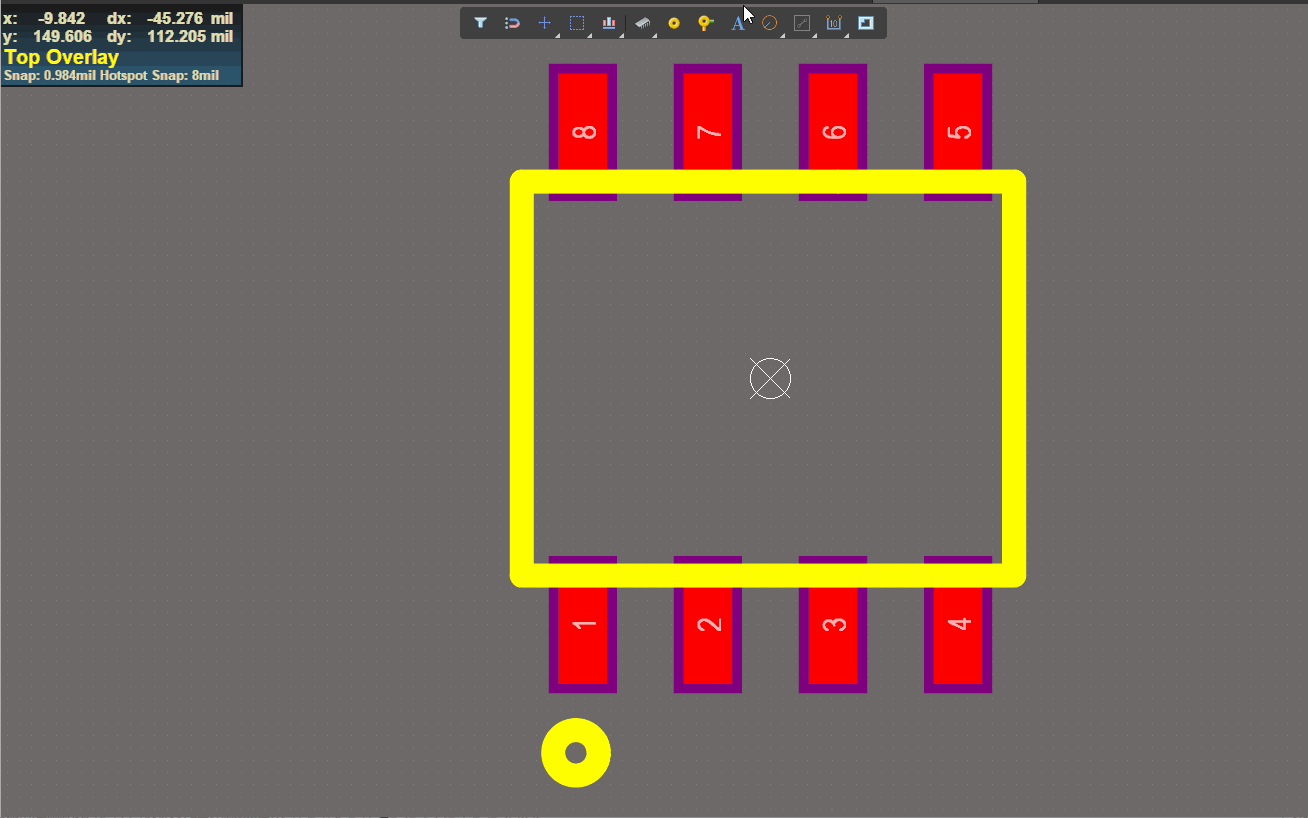

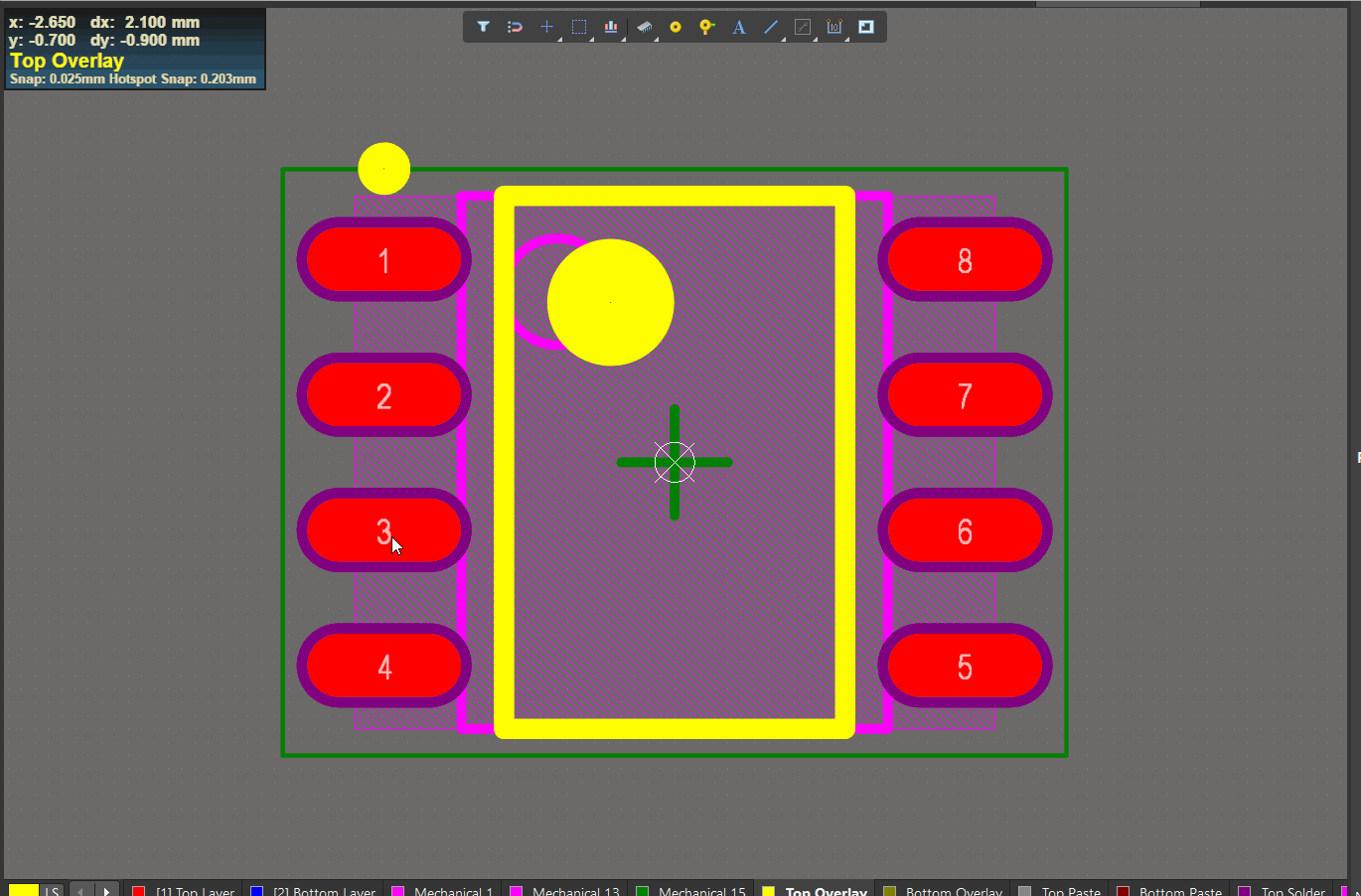

     （3）1脚标识的添加，如下所示：

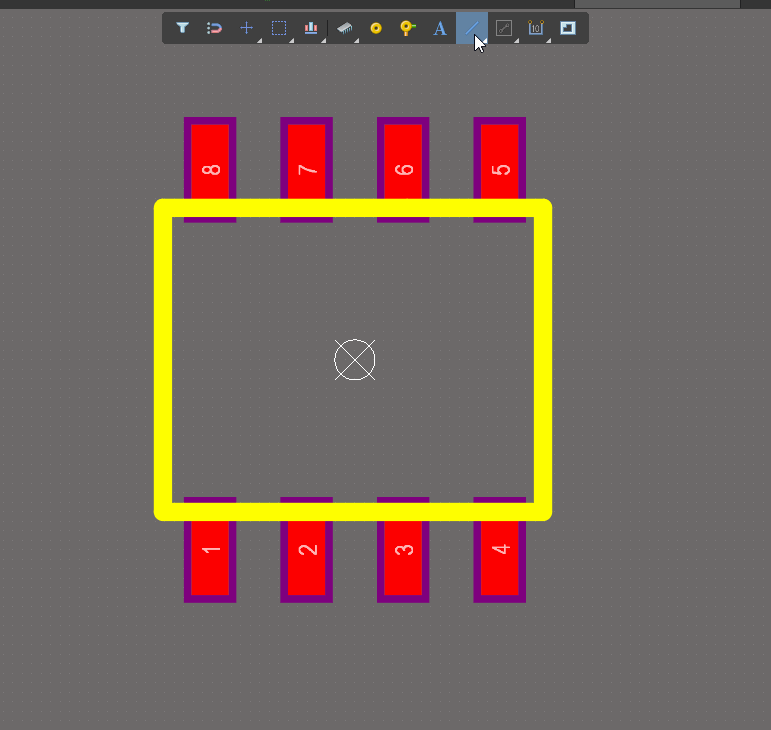

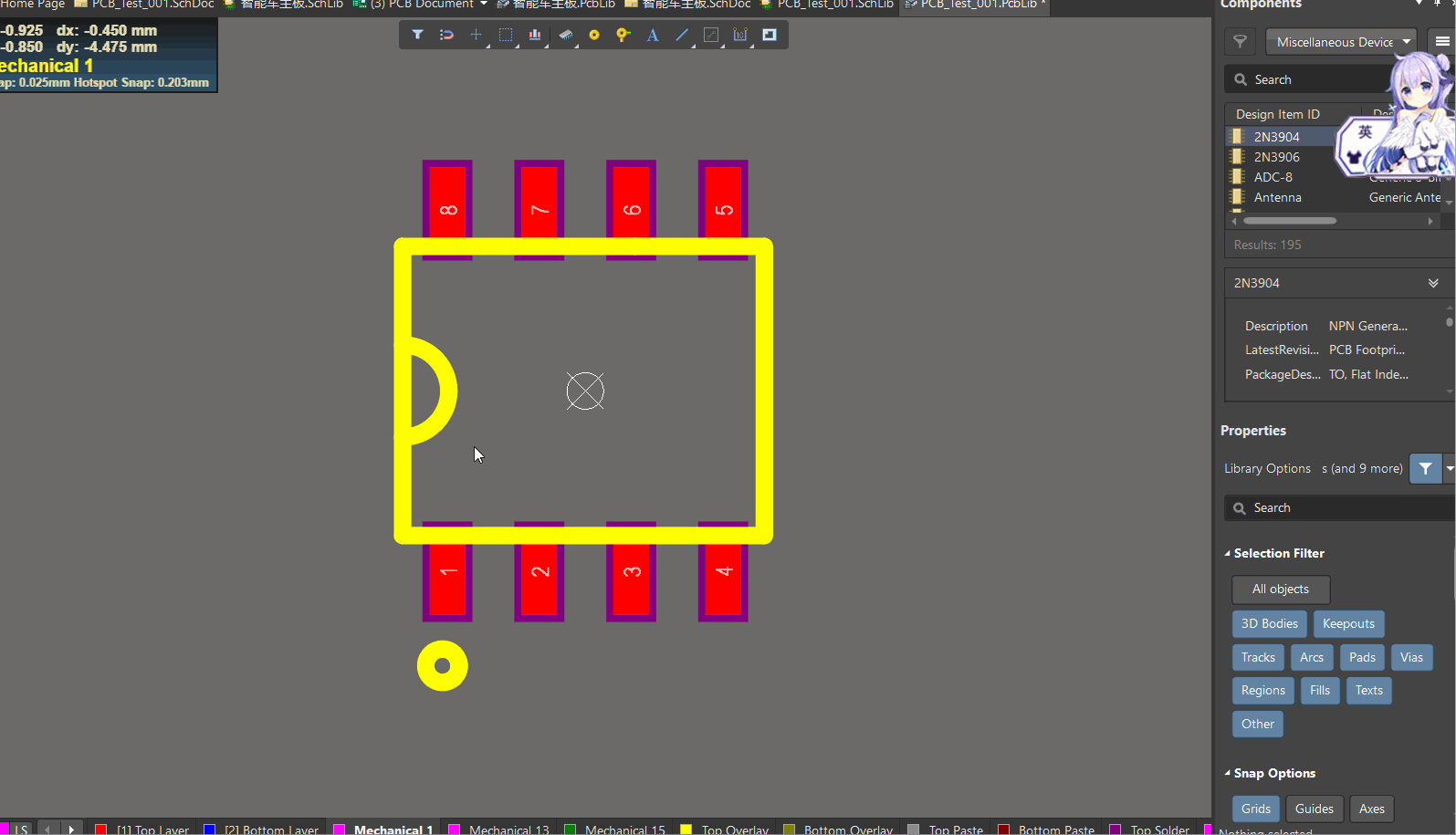

     （4）半圆弧的添加方法，如下所示（按快捷键M、S可以移动所选择的目标，此时再配合镜像翻转就可以将半圆弧换向）：

     （5）按快捷键E、K可以对导线进行切割。

     3、IPC封装创建向导的利用

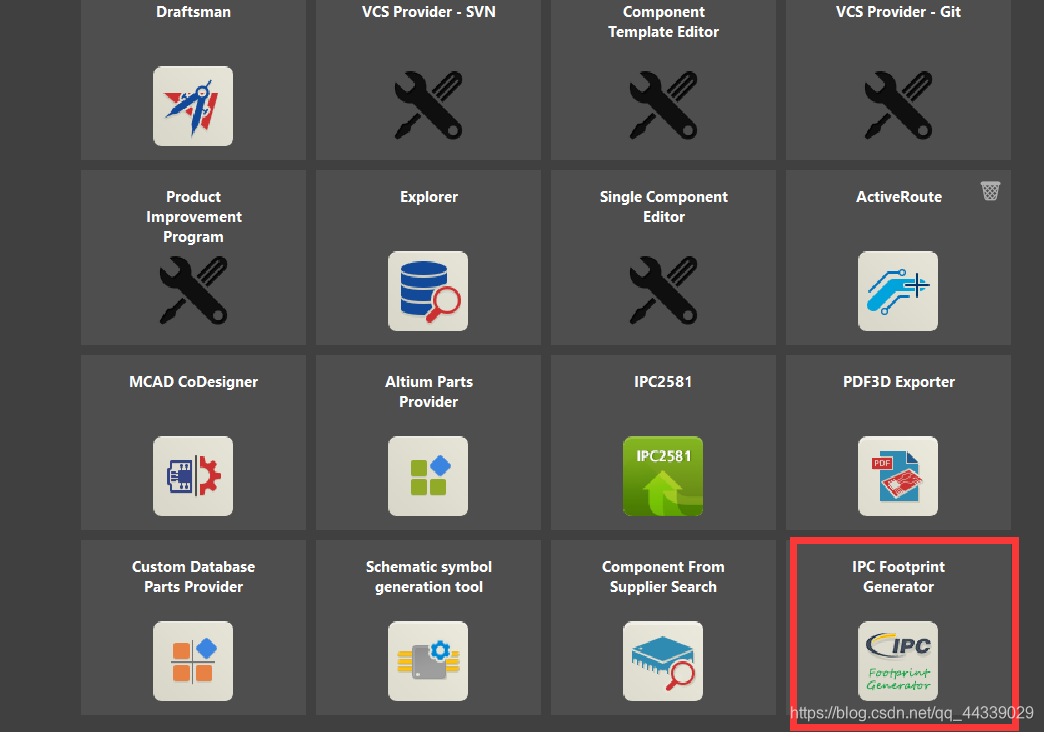

     （1）首先要安装有IPC拓展（一般是已经自动安装了）

     （2）按如下方法打开创建向导，找到要创建的类型（本文以SOP-8为例）

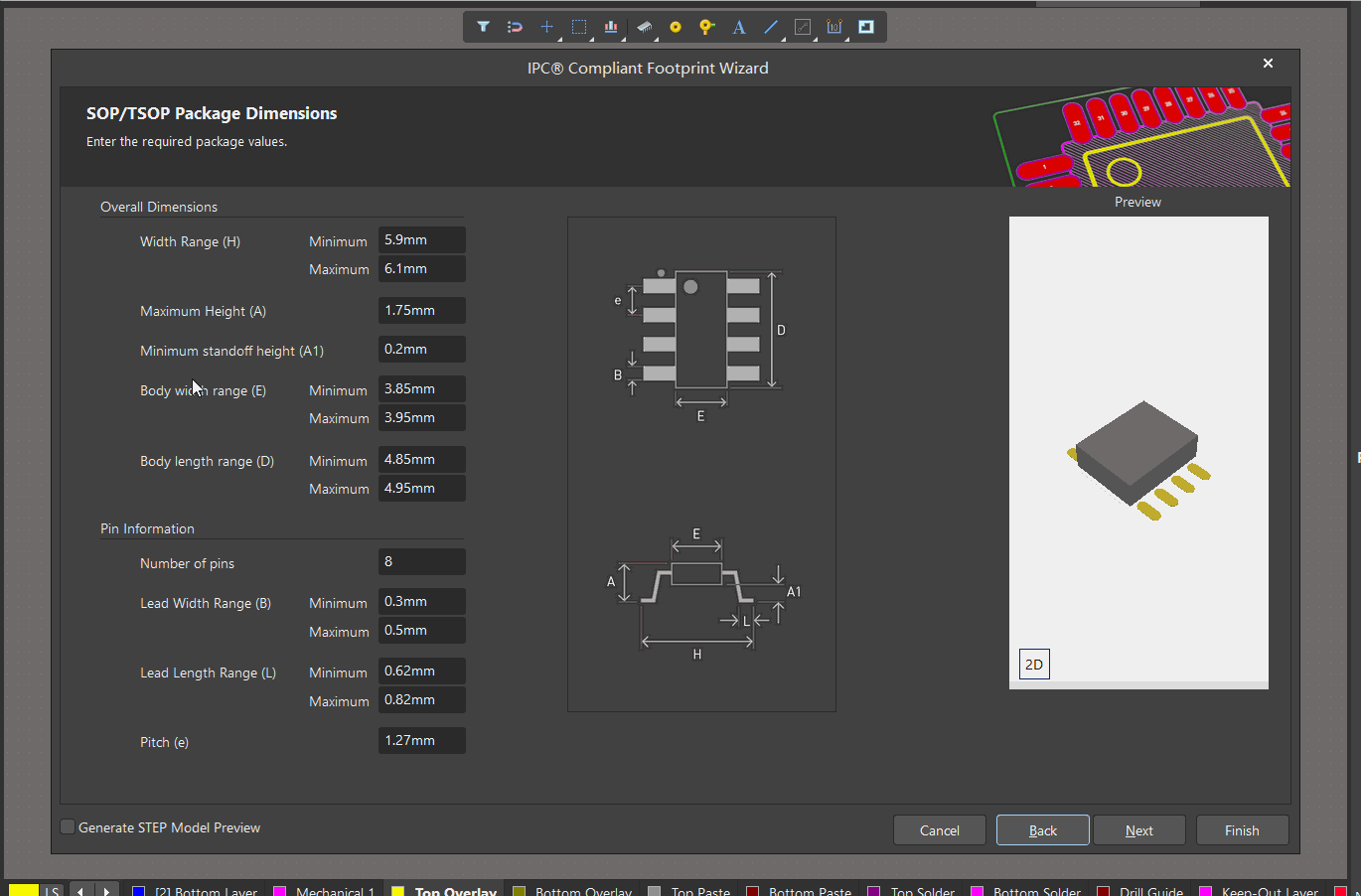

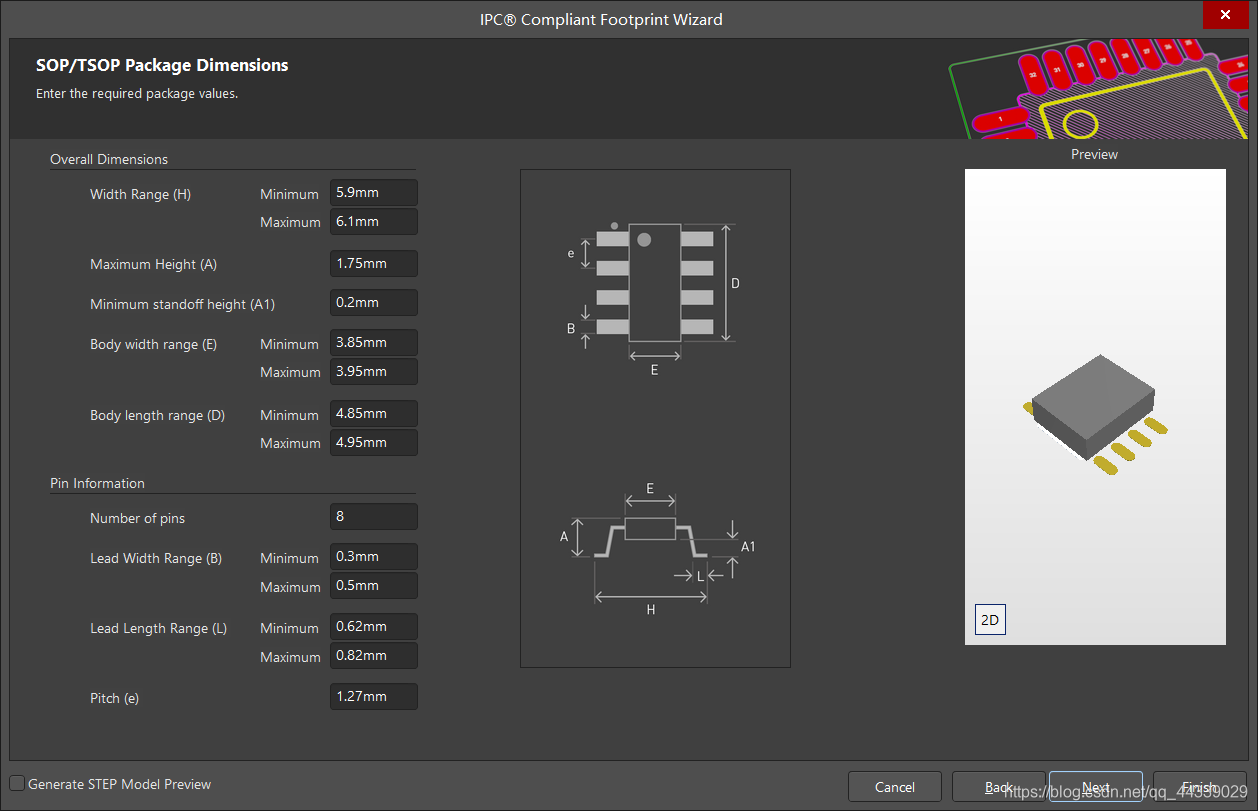

     （3）创建我们需要的SOP-8模型，选择好类型后，按照元件规格书中的数据进行参数修改，在此界面按住鼠标右键可以拖动右侧模型，按住shift+鼠标右键可以旋转，点击元件左下角的2D可以进行2D与3D的切换，勾选上窗口左下角，可以使模型示例更加趋于实物

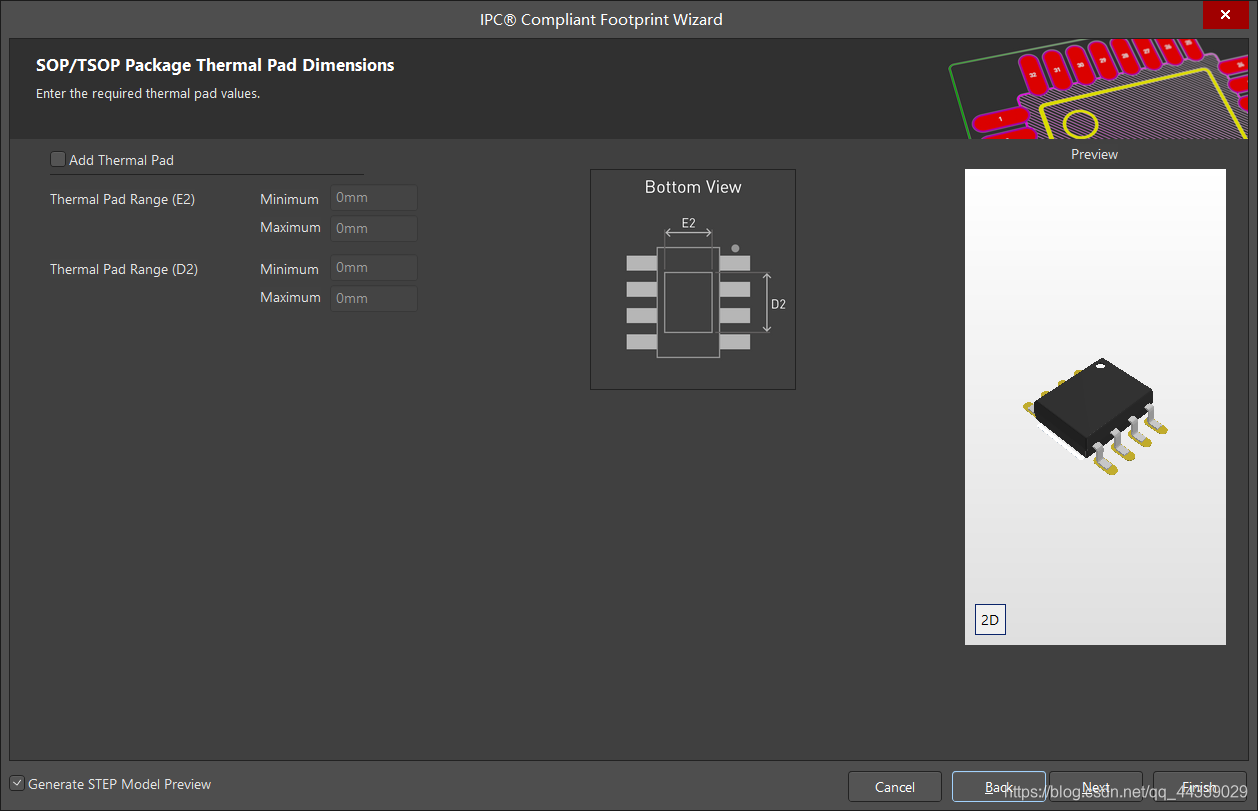

     （4）如果需要散热焊盘，可以在此界面输入相关参数

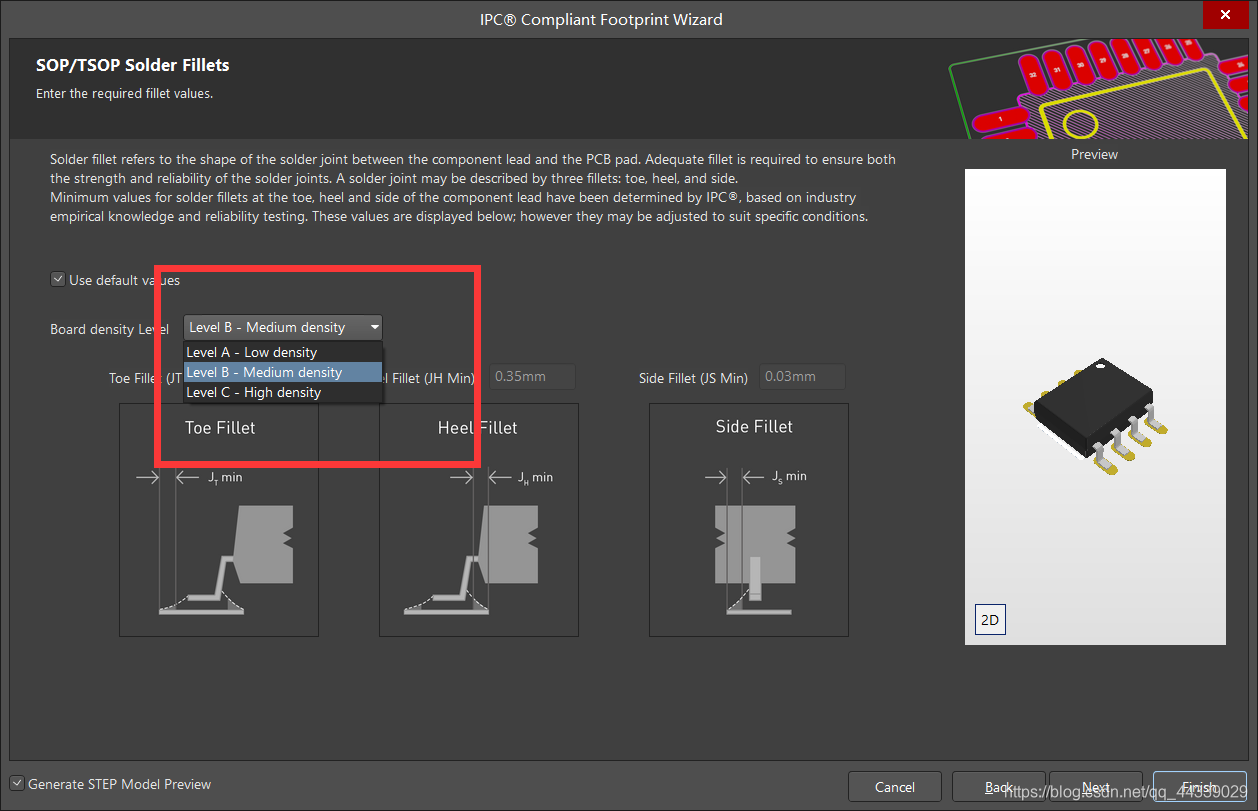

     （5）如下界面可以选择布局密度，元件比较密集的板子可以选择密度较大的C，只有几个原件可以选择A，一般来说选择中等的B就可以了

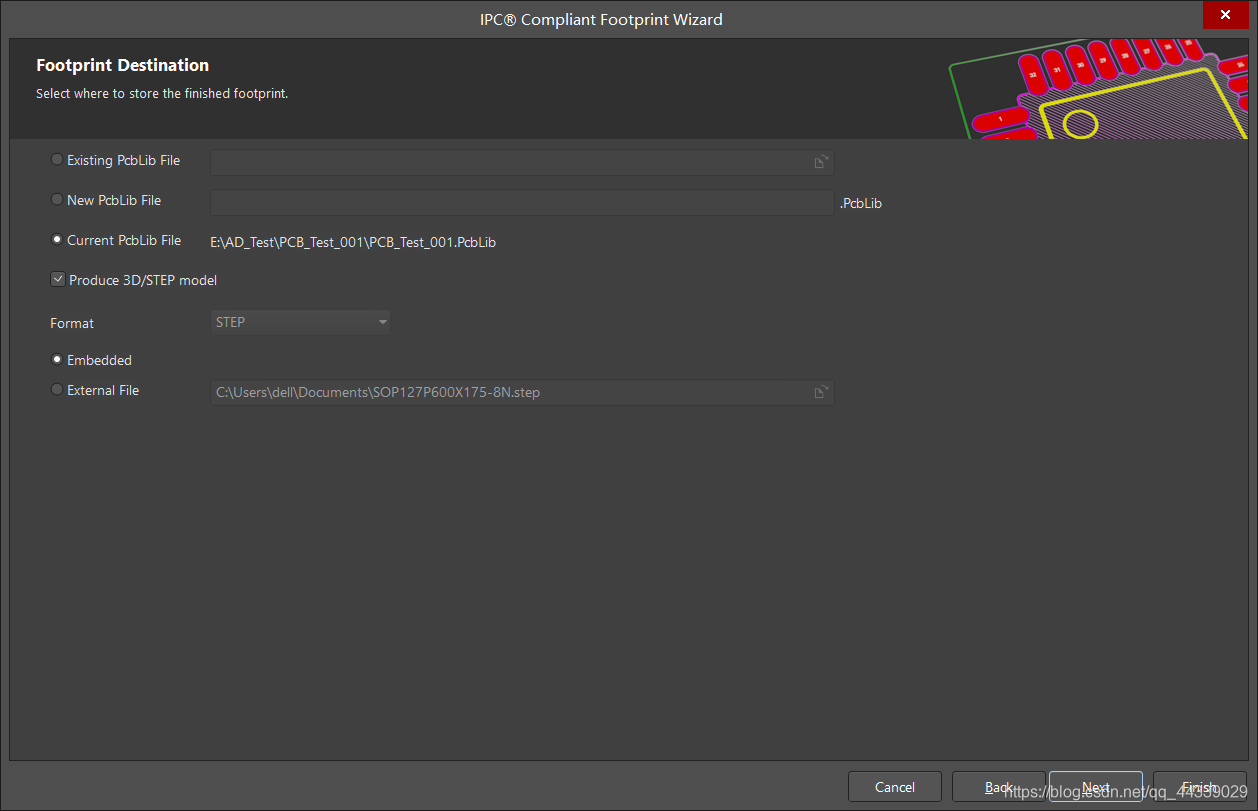

     （6）如下界面可以选择保存到那个文件中

     （7）操作演示如下所示：

     （8）按快捷键ctrl+D，可以选择 3D视图 ，按住shift+右键可以进行旋转

     4、常见PCB封装的直接调用

     （1）跟现有原理图生成原理图库类似，在设计菜单里点击生成PCB库就可以了

     （2）若只是需要进行某几个复制，只需要在PCB图上选中要 复制的  元件，ctrl+c复制后，在我们要添加到的PCB元件库的左侧列表中使用Ctrl+v就复制过去了（注意是在左侧列表中粘贴）

     5、 3D模型  的创建及导入

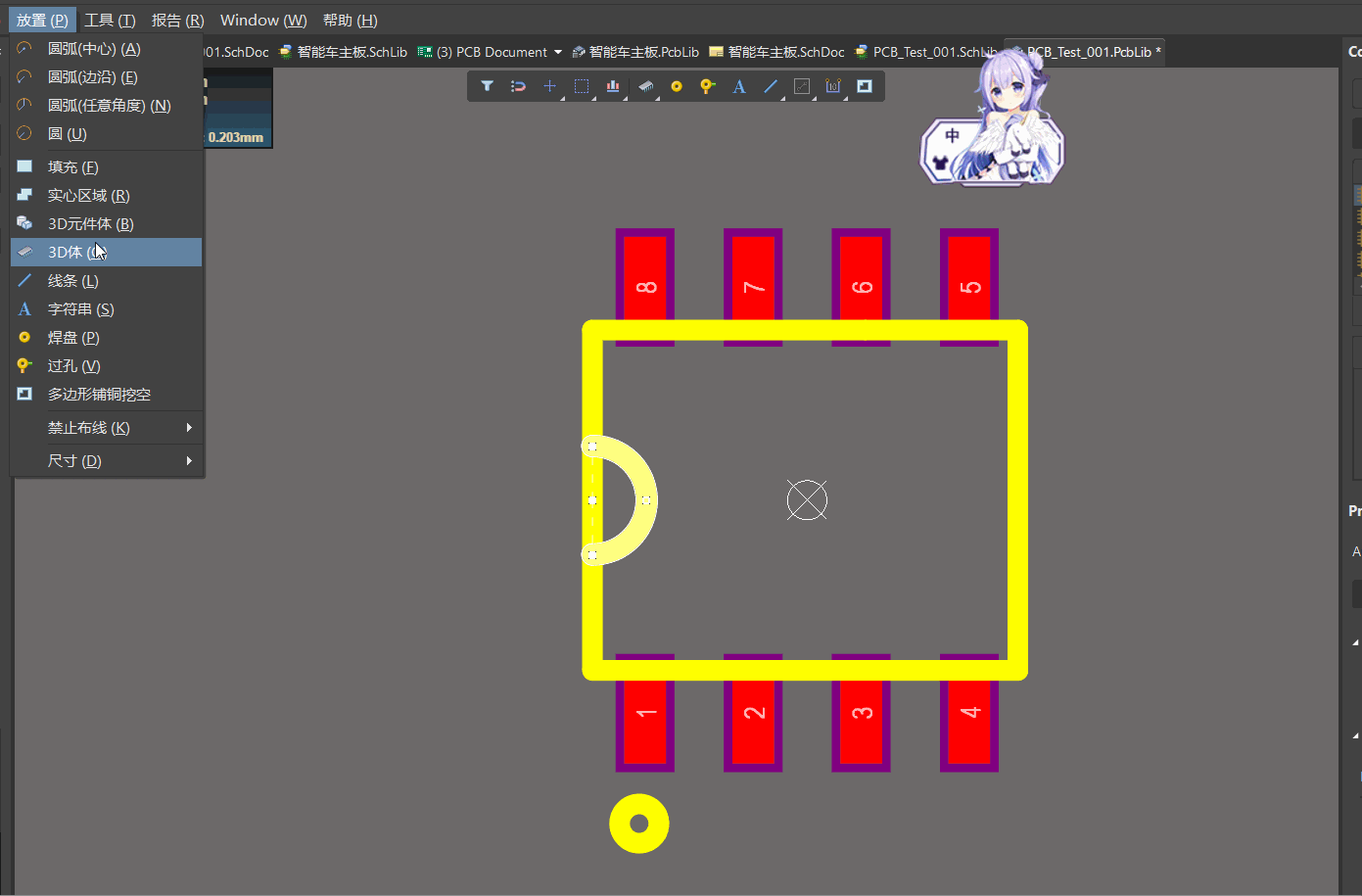

     （1）在放置菜单里选择3D body可以导入已有的模型

     （2）在放置菜单里选择3D 元件体开始创建，按快捷键P、B开始绘制，按快捷键Tab暂停，选择层数（一般为1层），按照元件规格书的参数设定实物高度，后按enter进行绘制，绘制完成后，按快捷键ctrl+D，可以选择3D视图，按住shift+右键可以进行旋转查看
