AD（Altium Designer）自带3D动画功能使用教程

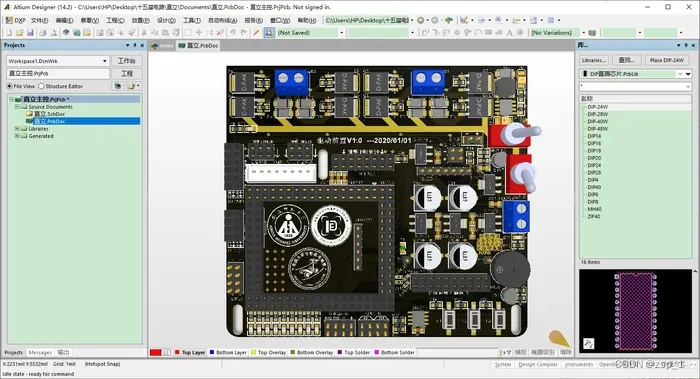

1、打开准备好的PCB文件，并 切换  到三维视图：

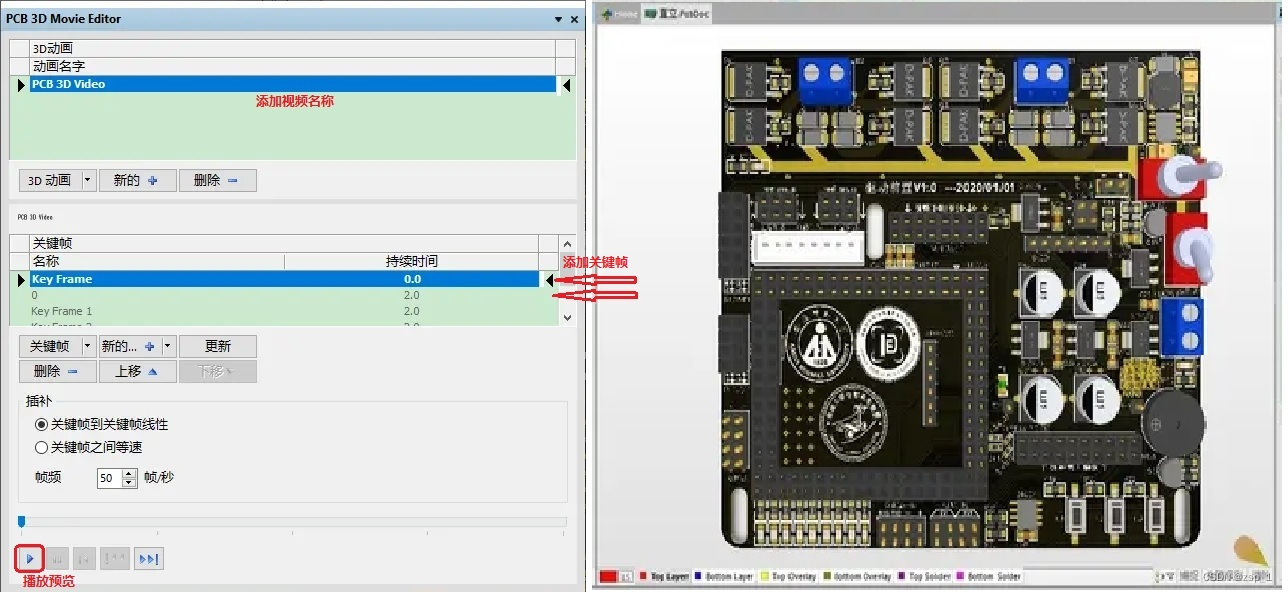

2、打开“PCB 3D Movie Editor”（PCB 3D视频编辑器）

点击右下角PCB按钮，即可弹出

3、插入视频关键帧

每当调整好PCB的一个角度，就在PCB窗口的空白处点击“右键”，选择“Add key Frame to 3D Movie --> PCB 3D Video”，

4、输出视频文件

找到“文件>新建>输出工作文件”（英文界面“File>New>Output Job File”）

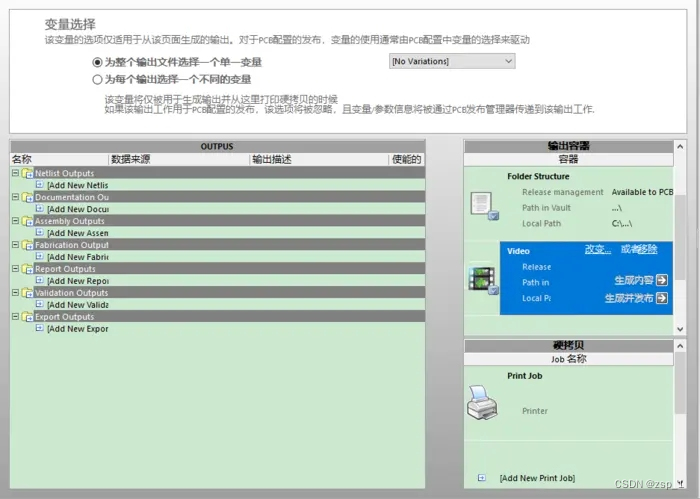

同时就会弹出，如下图所示的界面：

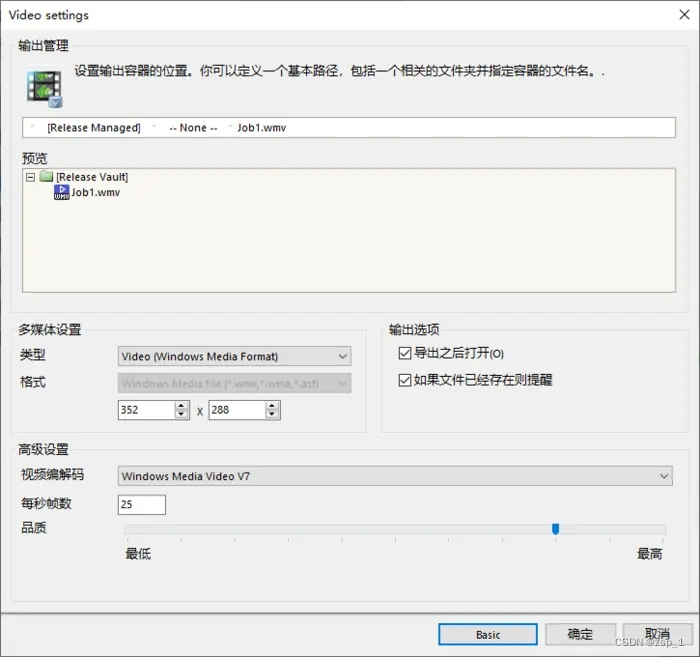

双击Video图标区域，进入“Video settings”界面，对视频参数进行设置。点击“高级（ Advanced ）”既可以看到完整的设置菜单。菜单里包括了文件的存放路径以及文件的保存名称（默认保存在工程根目录下的Project Outputs for XXXXX 文件夹下，保存名称为job1）；还可以设置视频的编码方式以及视频分辨率，视频的帧率等：

点击“确定”，设置完成。

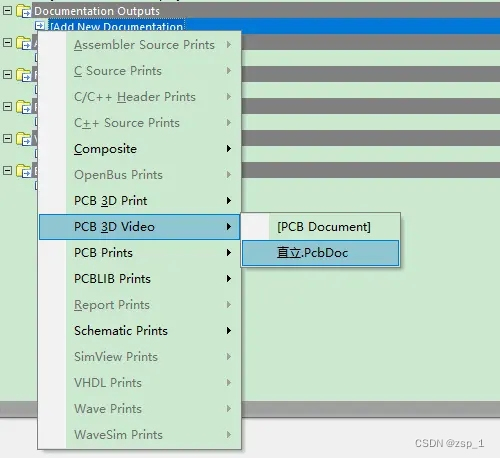

而此时还不能输出视频文件，仔细观察右边的Video图标区域的“生成内容（Generate content）”按钮为灰色，即不可操作。这是因为目前还没有设置映射关系，在“Outputs”区域，点击 Documentation Outputs下面的Add New Documentation，点击PCB 3D Video，选择刚刚操作的PCB。

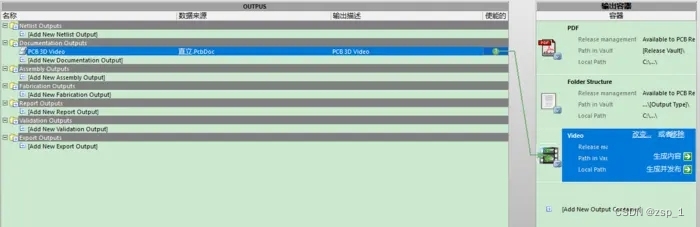

然后在“Outputs”区域，点击刚出现的圆形○使能按钮，这时就将我们刚刚操作的PCB和我们的生成文件之间建立了联系（设置了映射关系），同时出现一条“连接线”，并且右边的Video图标区域的“生成内容（Generate content）”按钮变为了绿色，然后点击此按钮，即可输出视频文件。不过要稍等片刻。

最后，找到刚才输出的视频文件即可。
