Altium Designer中off grid pin和off grid Net Label问题解决方法

阅读数 6
点赞 0
article_banner

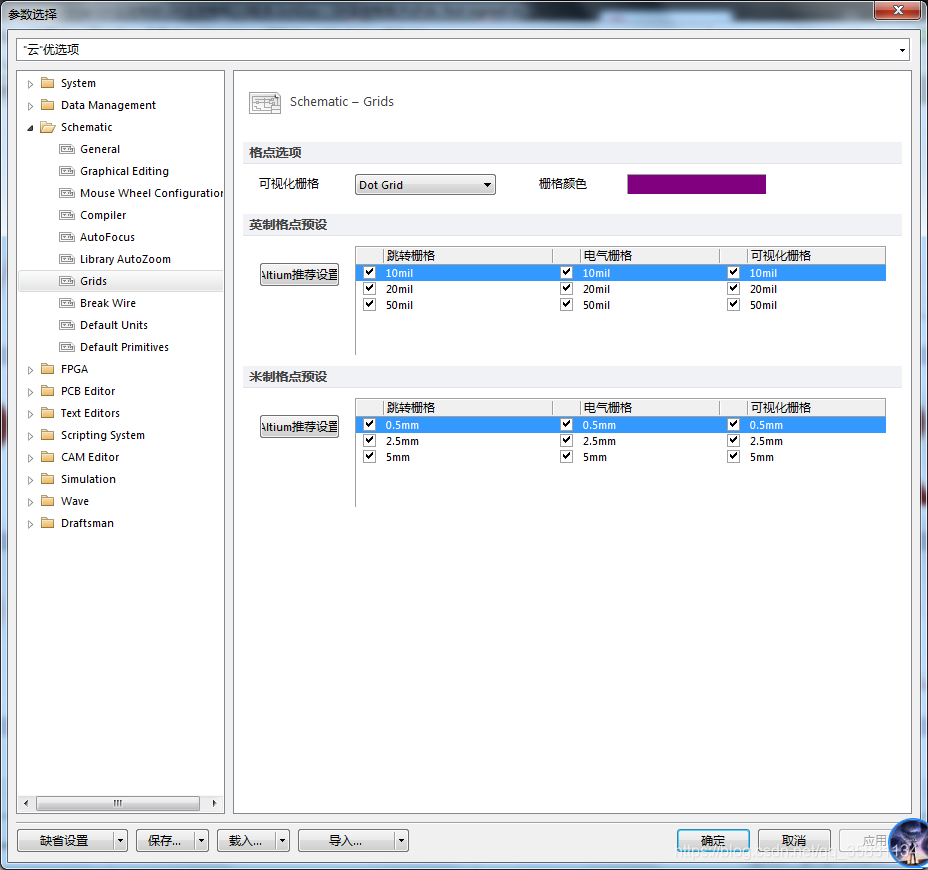

1.  Altium Designer画完原理图编译时出现“off grid pin 警告”,在Altium Designer6.9里面,点击 DXP 进入Preferences(参数选择),然后按下图修改栅格点的尺寸。

如果出现部分线和元件还是不对应,可以按键盘“G键”调整再编译即可。

2.  Off grid Net Label问题解决, 只需要选中出现警告的元件 然后按A再按G即可,或者按Shift+Ctrl+D也行。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
