一、电气层

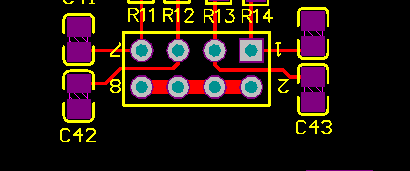

1、top solder（顶层阻焊层）：就是板子上不覆盖阻焊介质的区域，就像开窗一样，top solder区域铜是裸露的，比如一个贴片电阻你发现它的两个焊盘都有top solder。

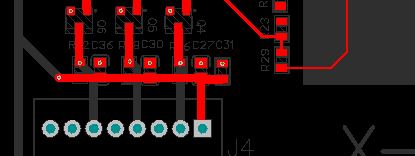

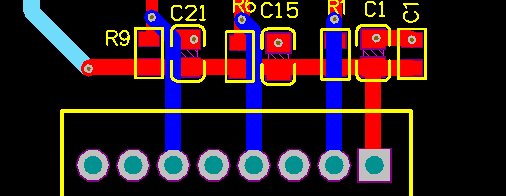

2、top layer（顶层）：pcb最上层的一层电气连接。一般是红色代表top layer，蓝色代表bottom layer。

3、Top Paste（顶部粘贴）：钢网的焊点位置，这个我们在画电路是一般用不到，是工厂做钢网时才会用到。

二、规则

1、Routing>>Routing Via Style这个是设置过孔大小的，只针对于过孔。

   2、Manufacturing>>Hole Size 这个是设置通孔大小的，PCB板上所有的焊盘、版安权装孔和固定孔都需要按照这个来限制的

三、便捷技巧

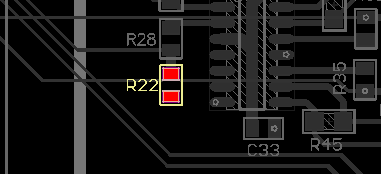

1、快速找到原理图中某个器件或标号对应在PCB中的位置：原理图下选择Tools>>Cross Probe(快捷键：T+C)，鼠标变为选择状态，在选中想要查找的器件或编号自动跳转到PCB对应的位置上。此时PCB中选中的位置高亮状态，Shift+C恢复PCB之前的状态。

2、Shift+S 某一层高亮。

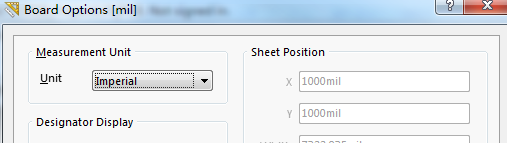

3、mm-mil单位切换：Design>>Board Options(快捷键：Q)

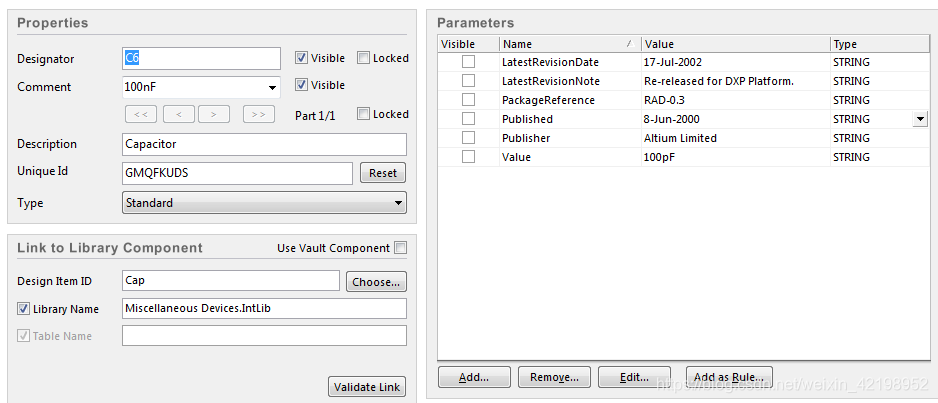

4、器件的Comment、Designator、Description分别代表什么，其实把这三个名词 翻译  成汉语大概的意思就知道了，Comment（注释）、Designator（指示符）、Description（描述）。

（1）Comment表明的是这个器件是什么，也可以叫做器件的位号，就像一个事物的名称比如R1、C2，此项在PCB中会以丝印的形式出现。

（2）Designator更多的是表示的是器件的特性值，对于电阻来说就是阻值，对于电容来说就是容值。当然也可以表示某些器件的名字，比如对于一个电源芯片LM1117，此项也可以写成LM1117-3.3V。

（3）Description表示的是器件的属性，解释的是这个器件是什么，是电容，电感，还是什么 类  的器件。
