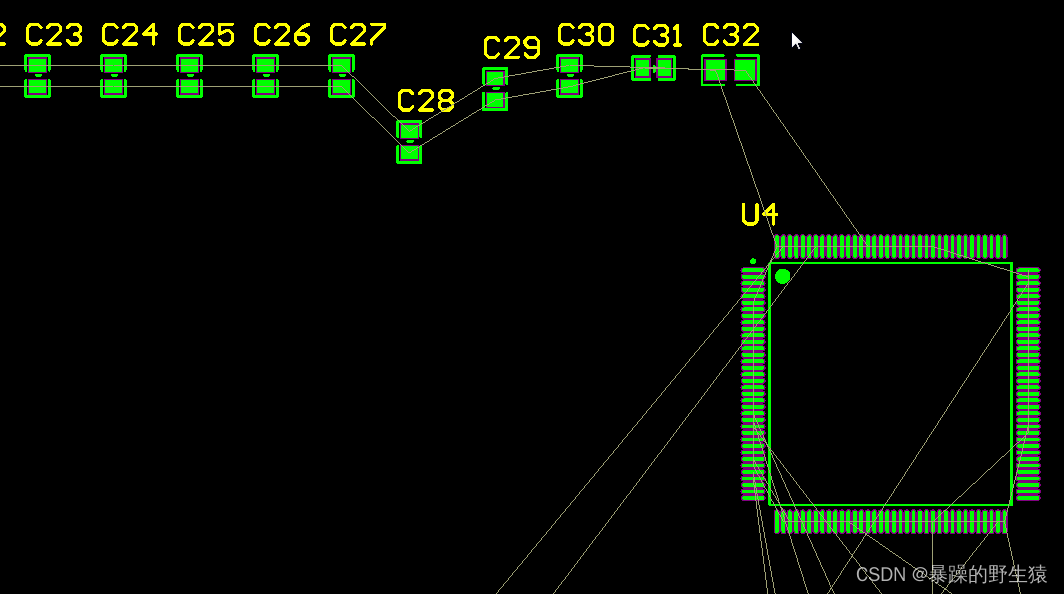

由原理图生成PCB以后，各种显示绿色(也即PCB报错)，如下图：

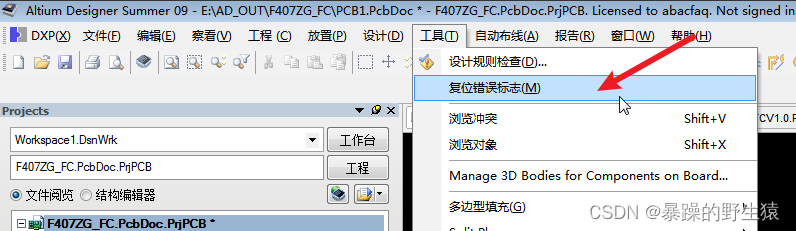

绿色的原因是DRC（ Design Rule Check）检查未通过。 解决 方法是正确设置规则。但是在此之前，为了观感，我们先掩耳盗铃一下：临时清除绿色，步骤是：菜单栏->工具->复位错误标志。

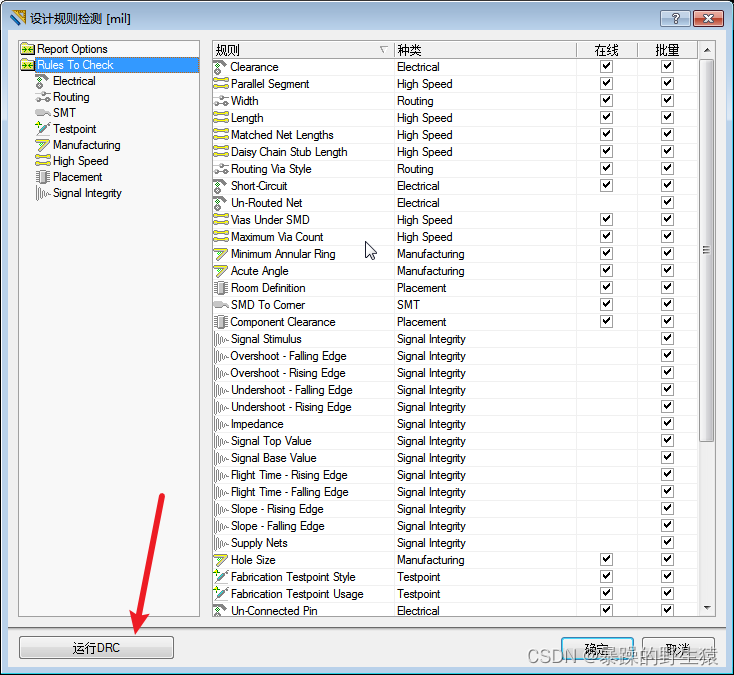

然后：打开菜单栏->工具-> 设计 规则检查，见下图，点击“执行DRC”，可以运行一次检查。
其中：“在线”指的是画PCB时实时检查，“批量”指的是，点击运行DRC按钮后才检查一次。
可见，在线DRC是对电脑CPU的配置要求是比较高的，对于熟练的 工程师 来说，可以先关掉在线DRC。
一般设置完规则以后，需要全选所有元件，移动一下，DRC检查结果才能更新（我也不知道为啥要这样，反正你必须得动一下，建议用键盘移动，然后立即挪回来）
