Altium Designer 14：Gerber文件输出和OutJob配置

Altium Designer 14: gerber文件输出和outjob配置

本文配置的相关内容基于以下两个 资料 ：
Altium Designer导出Gerber文件的步骤_altium 导出gerber没有机械层_咸鱼翻书的博客-CSDN博客

https://blog.csdn.net/cheer_me/article/details/104470549?spm=1001.2014.3001.5506

Creating OutJob File | Files for Manufacturer | Video Tutorials | Learn Altium Designer

https://my.altium.com/altium-designer/getting-started/creating-outjob-file

先完成输出前的准备工作，比如DRC、拼板、工艺边、mark点、坐标原点（edit-origin-set）等。

File-new-output job file，保存为 gerber_drill.OutJob.

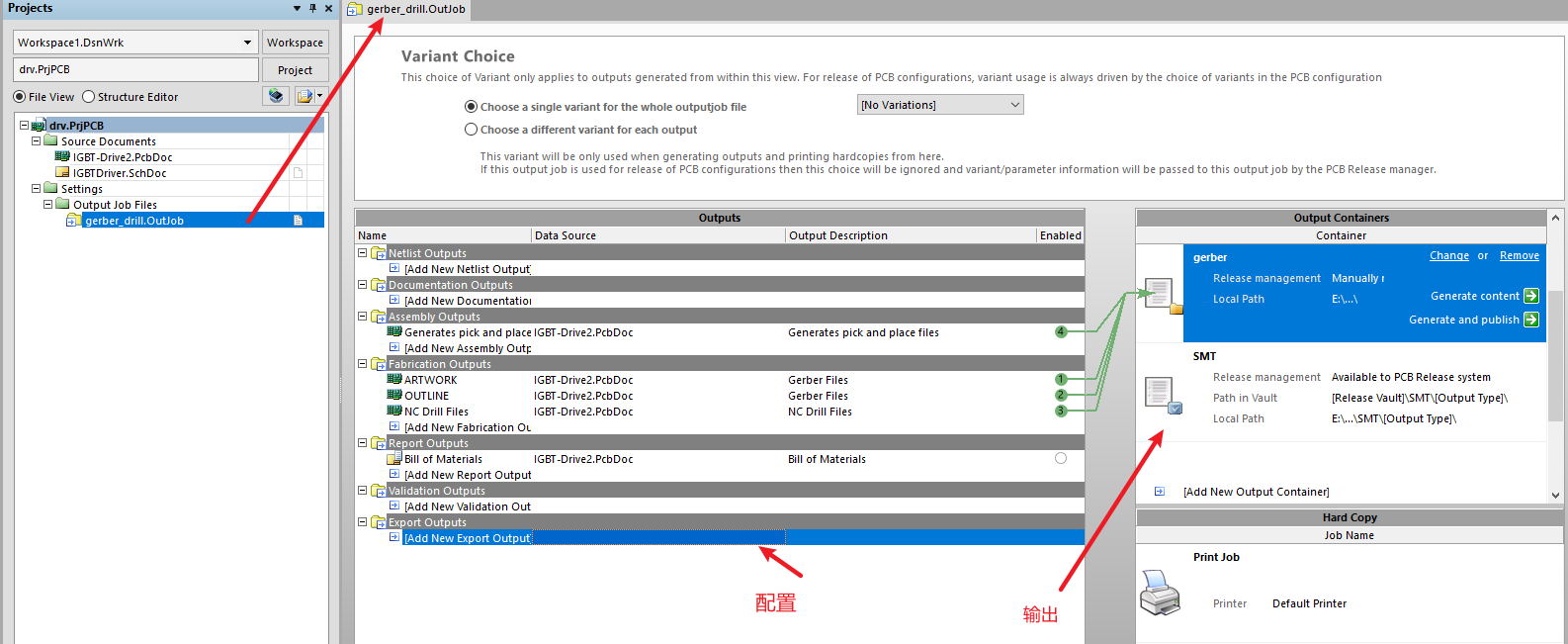

   主要是，先在中央区域设置所需的文件，然后在右侧区域一键生成。

gerber文件

1 线路层等

1. 新建gerber files配置如下，选中正确的pcb设计文件。
2. 选中配置名称，再单击，（原为Gerber Files），改个名字ARTWORK。
3. 选中-右键，开始配置。
4. general这一页默认
5. layers，选择需要的层。两侧的机械层都不选择 关于mid-layer pads，大部分教程都是勾选的。 解释可能在这里
6. Drill drawing 都不选择
7. apertures, 默认

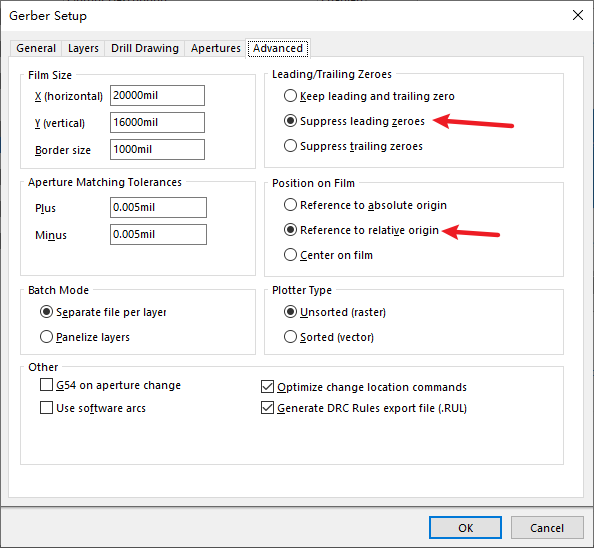

8. Advanced, 默认。注意这里选了 suppress leading zeroes，后续也需要选择相同的设置。

2 外形和钻孔

1. 按相同操作，再新建一个gerber files，改名OUTLINE
2. 选上外形所在层，一般是Mechanical 1。其他全不选
3. 两个plot都勾选
4. Apertures和Advanced选项卡和上一步相同，都是默认值。

NC drill钻孔表

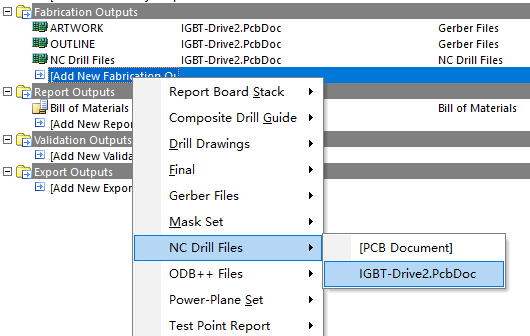

1. 新建NC Drill Files

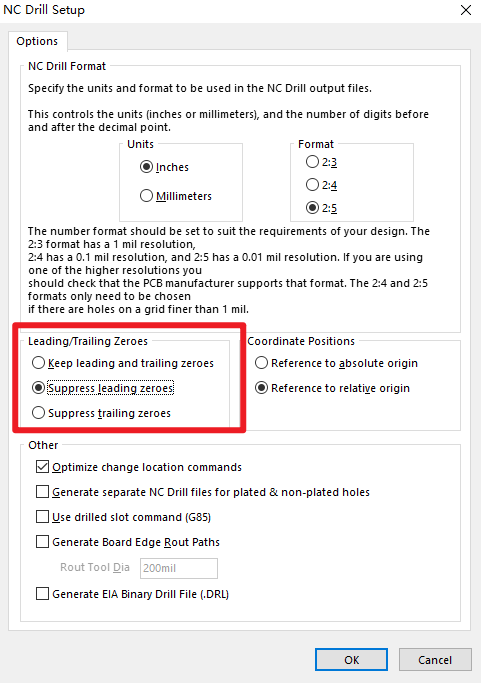

1. 双击打开配置。注意下图框中的设置改完之前一样，suppress leading zeroes。其他默认。


输出目录设置

接下来设置输出文件夹。

1. 在右侧区域，new folder
2. 选中，单击改名字为gerber（似乎只能这样改名字，很奇怪）
3. 点击 change，开始配置
4. 配置输出文件夹为 gerber
5. 这边选 None
6. advanced-取消自动打开输出文件。然后OK，配置完成。
7. 选中右侧刚才配置好的gerber，然后在左侧，Enabled一栏，选中刚才配置的3个文件
8. 运行：单击右侧的gerber-generate content

SMT坐标

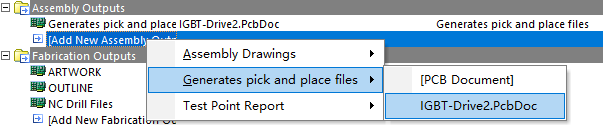

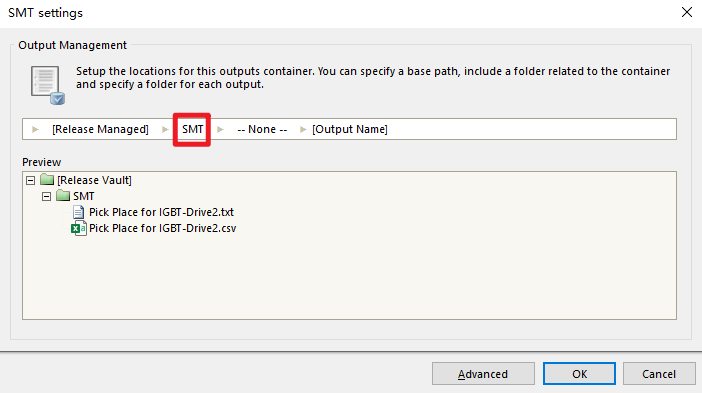

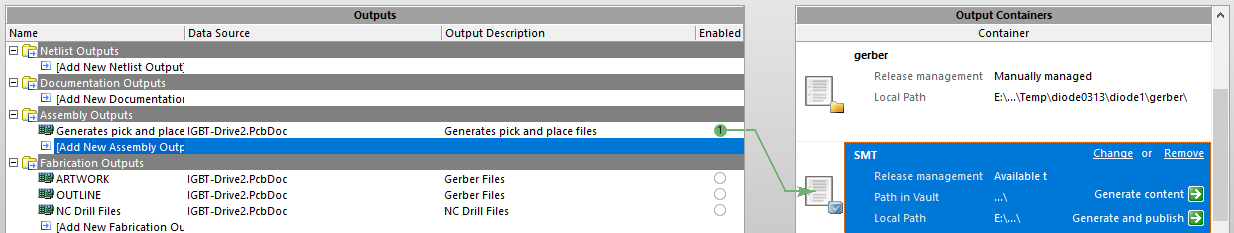

同样操作，试了一下导出SMT坐标，放在SMT文件夹

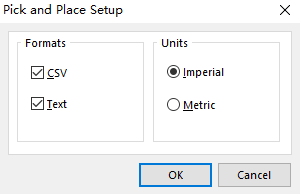

csv和txt格式都导出，单位默认Imperial。

点击generate content，导出坐标文件。

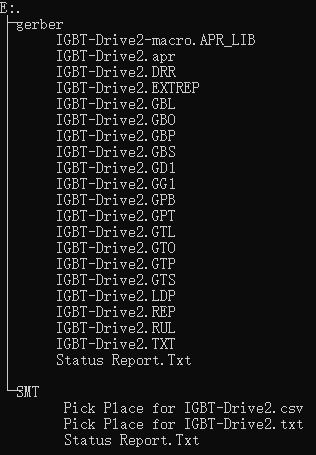

效果

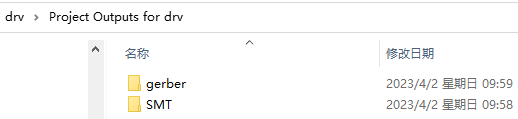

生成的几个文件夹在默认的输出文件夹内。

复用outjob

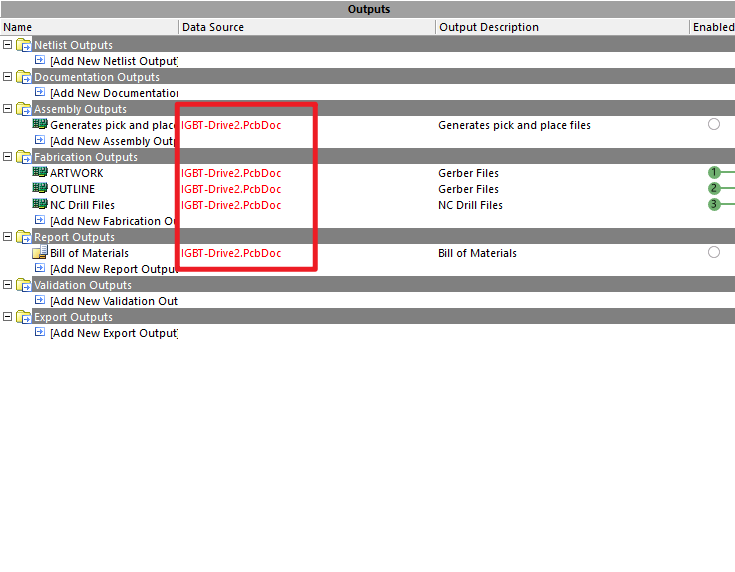

直接把这个outjob文件添加进另一个工程，发现需要做一些修改，比如：

1. 需要输出的PCB文件名，还是原pcb文件名，需要手动调整
2. 层数不同的情况，ARTWORK需要相应调整

       不过文件夹还是对的，外形层的设置也不用改，比重新手动填写稍方便一些吧。不知道有没有办法像Allegro一样用skill一键输出gerber。。
