Altium Designer入门（一）：连续更新教程

一、电路板总体设计流程

1、案例分析

2、电路仿真

3、绘制原理图 元器件

4、绘制 电路原理 图

5、绘制元器件封装

6、设计PCB电路板

7、文档整理

二、设计电路板最基本的完整过程有：

1、电路原理图的设计

2、电路信号的仿真

3、产生网络表和其它报表

4、 印刷电路板 的设计

5、信号的完整性分析

概括的说，整个电路板的设计过程就是先编辑电路原理图，接着用电路 信号仿真 进行验证调整，然后进行布板，在人工布线或根据网络表进行自动布线。（除此之外，还能使用AD进行创建、编辑元件库和零件封装库等）

三、原理图的设计

过程： 新建原理图——>图纸设置——>装在元件库——>放置元件——>元件位置调整——> 连线——>注解——>检查修改——>打印输出

1、新建原理图

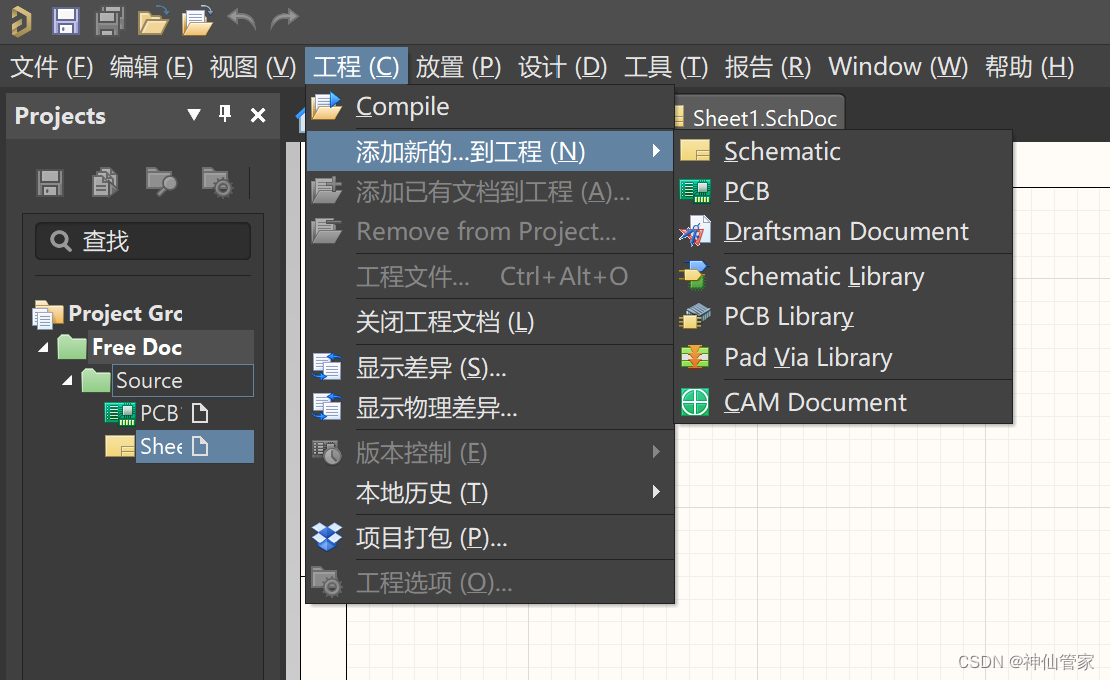

点击工程（Project）——>点击添加新的...到工程——>点击Schematic

2、根据设计对象的复杂程度来对图纸的尺寸及其它相关参数定义。

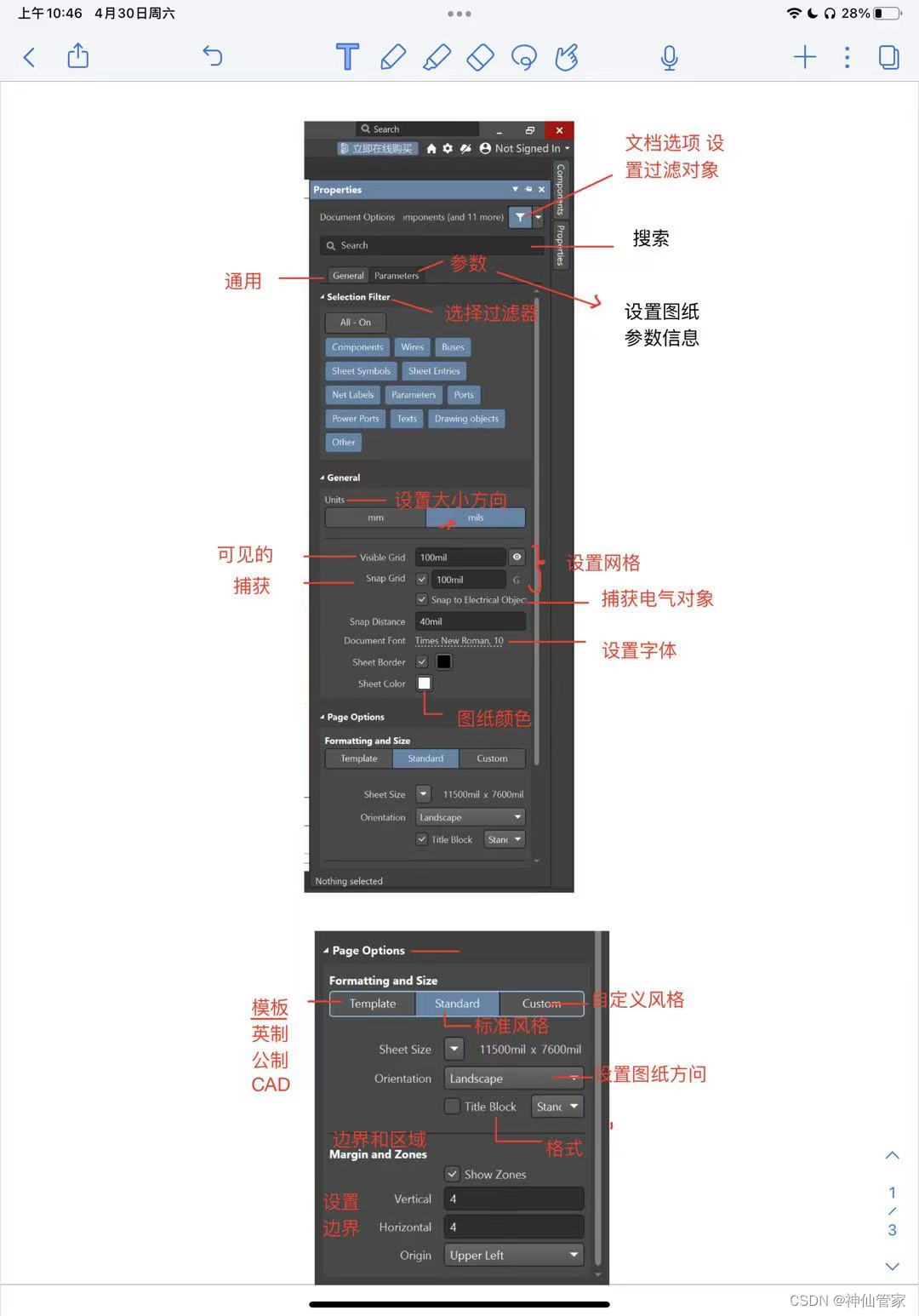

单击屏幕右下角按钮Panels，弹出快捷菜单，选择Properties（属性）

3、原理图工作环境设置

在AD软件中，原理图编辑器工作环境设置是通过原理图的“Preferences”（参数选项）对话框来完成的。

打开方法：（下面三种方法都可行，推荐第二种）

1、鼠标点击“工具”，点击“原理图优先项”

2、快捷键T+P（与1同理）

3、点击右键，点击“原理图优先项”

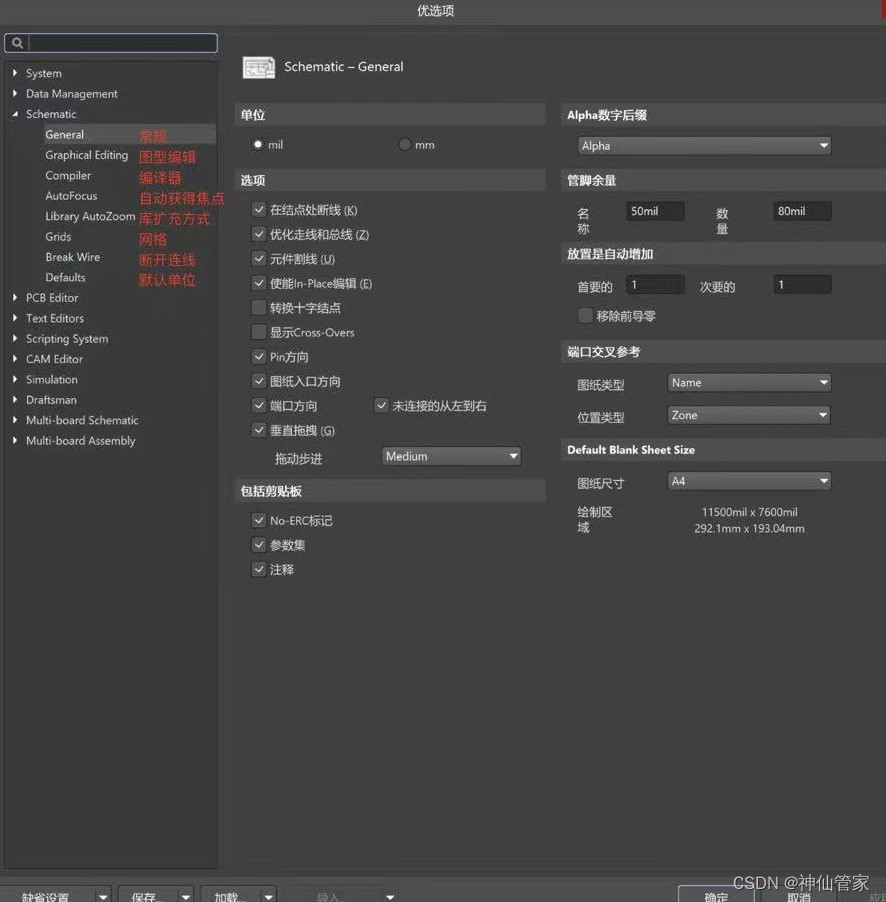

在“优选项”中选择"Schematic"（原理图）选项，如图。
