前言

我本身是硬件出身的，最开始接触的是protel 99SE，非常轻量，用来画一些简单的电路图作为入门是可以的，之后做比赛接触到了Altium Designer（以下简称 AD），其实 AD 对于我们现阶段的使用其实是够用了，网上很多人说Candence很厉害，包括我身边以前实验室的朋友都夸它好，有人夸说明肯定又优势，但是都是一门工具，要我说，武功再好，也怕菜刀，工具趁手，就是好工具。

而且现在大家也没有太多的时间去接触这么多，我就直接的讲一讲 AD 的一些基本入门。

文中，采用引用样式（这段话这个样子的）均为作者有话说，必须一看，根据自己的实际情况选择是否要学。

话不多说，开始正题：

安装软件

工欲善其事，必先利其器。以下是我常用的软件版本。

个人分享的文件链接：<链接: https://pan.baidu.com/s/1mbmtB4Sn6gOg9iWDayEzcg 提取码: yxfi>

个人分享的替换文件：<链接: https://pan.baidu.com/s/1uQ2w2YVgq93rg31SAk3FTQ 提取码: dxu9>

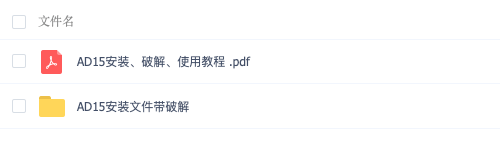

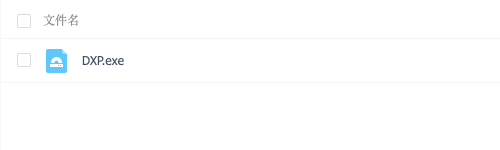

文件具体内容如下：

因为个人原因，电脑存储不够，先不进行下载安装，具体详细的安装过程找时间补齐。

文件链接中，有详细的安装教程，破解 只需要将替换文件进行替换即可。如果您已经完成了软件的安装，可以直接跳过此步骤。

最开始一直使用的是 09 版本，由于 09 和 10 的 中文 在 PCB 打印丝印层的时候会有字体错误，遂选用了 15 版本。如有其他版本，不用担心，再次强调，软件只是工具，工具不重要，知道怎么用才重要。

剑客有云，心中有剑，手中无剑。

新建工程

下面以个人电脑做示范，开始新建一个工程，完成一个小工程的绘制：具体内容暂时选定为简单的光控灯实例，毕竟授人以鱼不如授人以渔本教程目的在于带领大家熟悉软件，告诉大家一些我可能遇到的问题。如有补充可以联系作者：aelousdp@163.com

新建

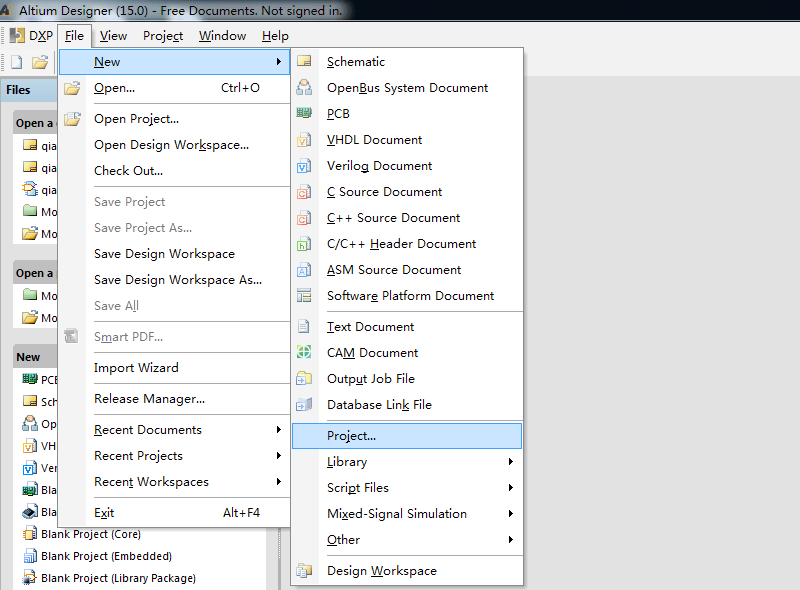

点击 File -> New -> Project 新建一个工程

选择

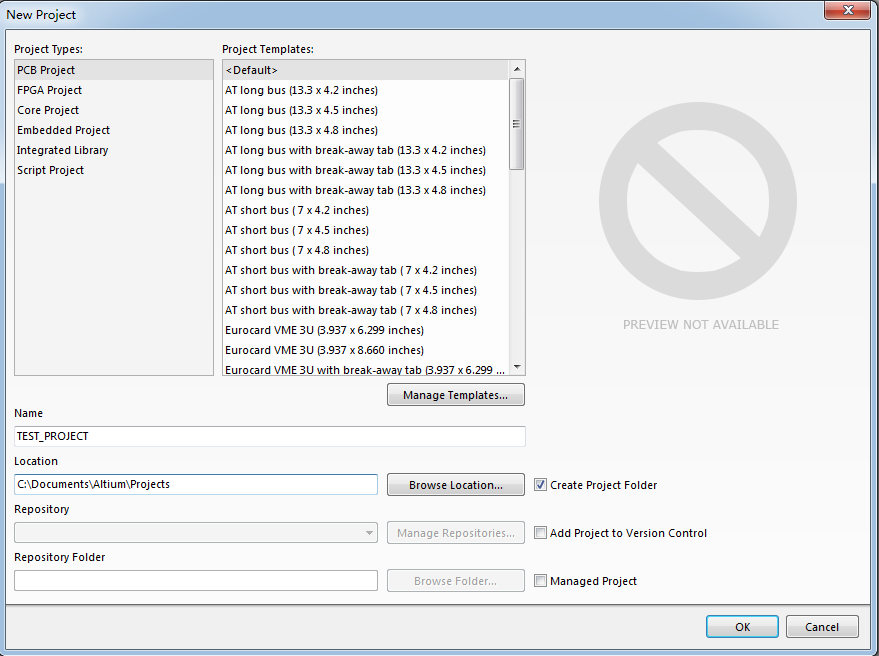

选择默认即可，根据个人工程位置修改 Name(文件名) 和 Location(路径)

注：希望大家在新建工程的时候，养成一个良好的习惯，严禁用 a、aa、bbb 等命名，实在是太业余了，还有工程路径，一定要定义一个合理的文件夹，方便自己找得到的那种，每个工程文件都是自己知识的结晶，是自己努力的成果，不可懈怠。

Repository(仓库)和对应的 Folder(文件夹)不需要选择，进入工程之后我们再导入。

建立完成

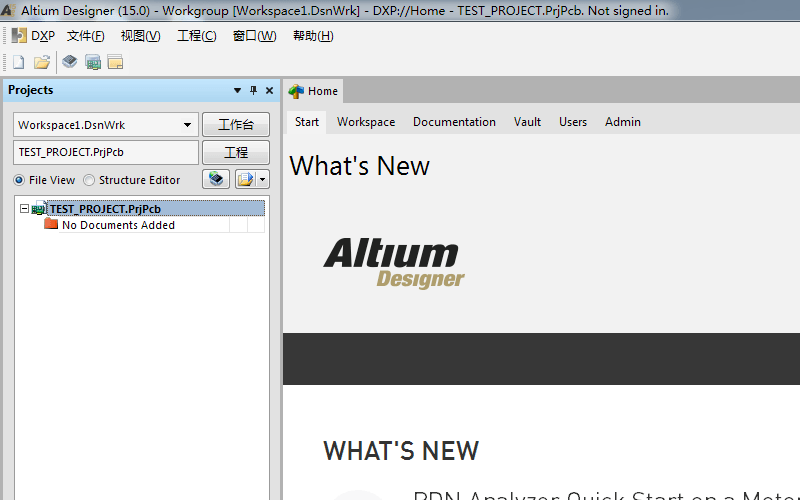

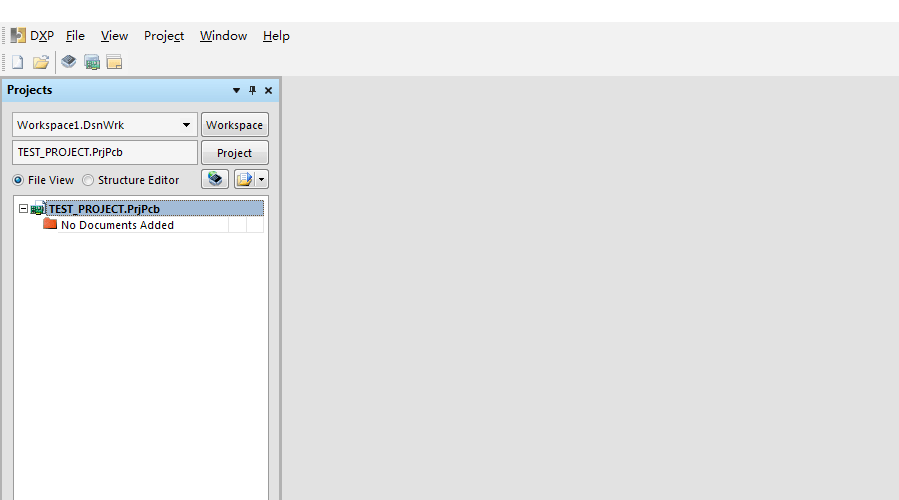

建好的工程如下所示：诺，一片空白，不要慌，一步一步来。

额外补充：设置中文方式：

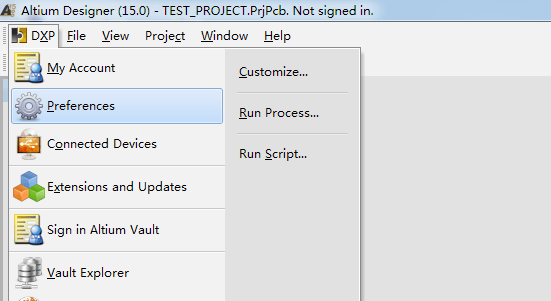

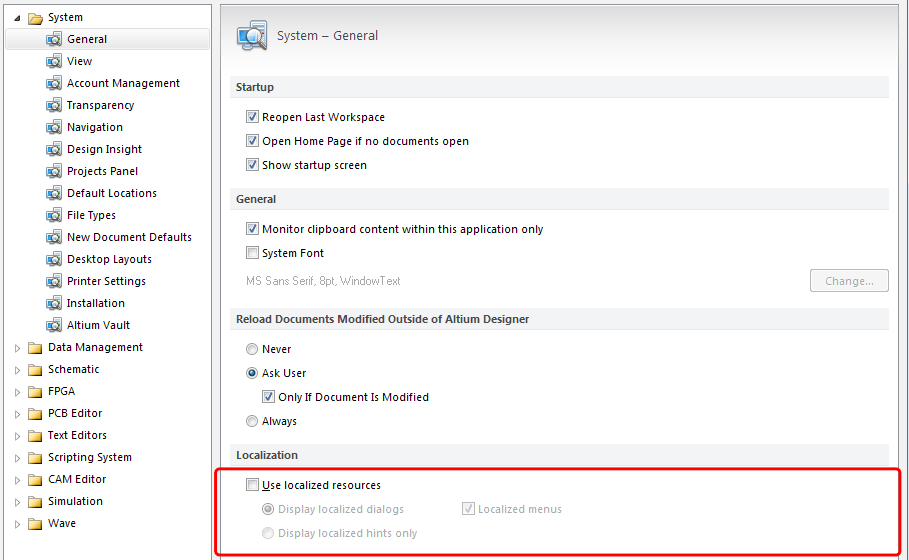

DXP -> Preferences -> System -> General

点选Use localized resources，弹窗点击 OK，然后点击 Apply。重启 AD 即可。

不过不建议使用中文，如果连这点英文都不懂，英文芯片手册看不了，不适合做硬件了。

重启后中文界面如下所示：

创建文件

注：本步骤本来在绘制库中，二次修改做出调整。

新建原理图库

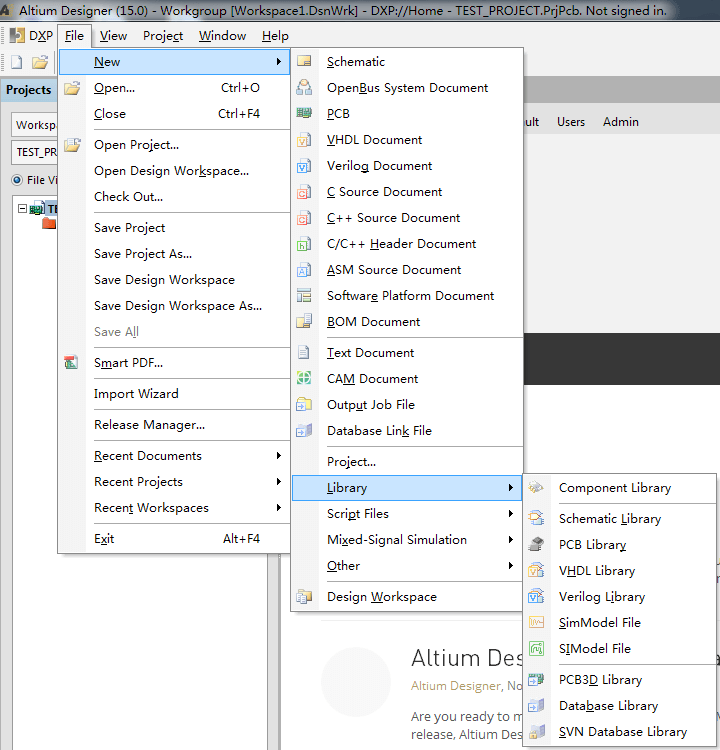

打开刚才我们建立好的工程，点击 File -> New -> Library -> Schematic Library 具体操作如下，新建原理图库：

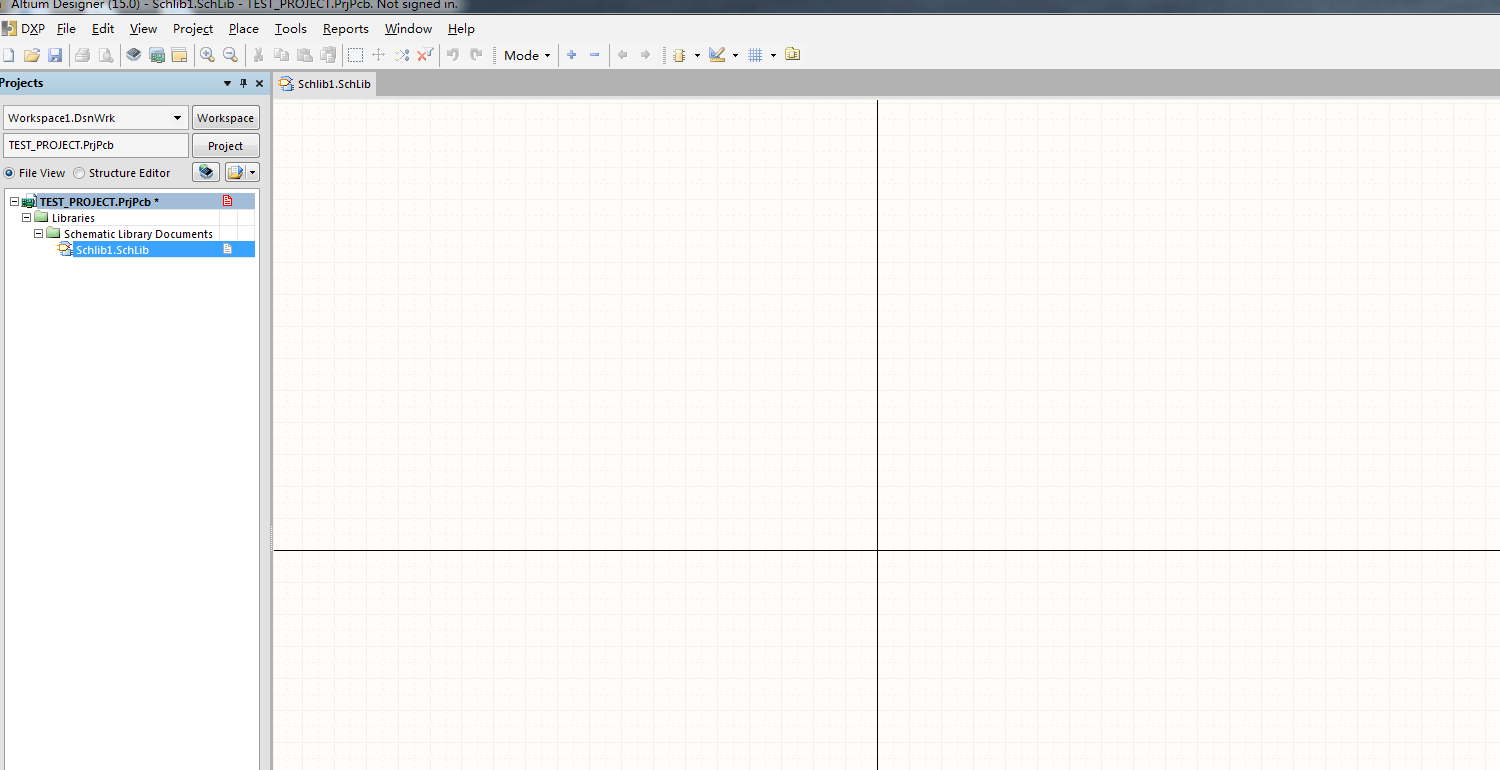

建好的库如下所示：

什么都没有，还是不要慌，我们先操作以下界面，鼠标点击界面一次，按下键盘 shift 键，滚动鼠标滚轮（没有鼠标请淘宝购买），屏幕会左右滚动，按下 ctrl 滚动鼠标滚轮，屏幕会放大缩小，右键长按，可以进行拖拽。

保存文件，自己重新命名。

具体的快捷键请见附录。

新建封装库

我们建立好原理图库之后，要给对应的原理图库建立对应的封装库。

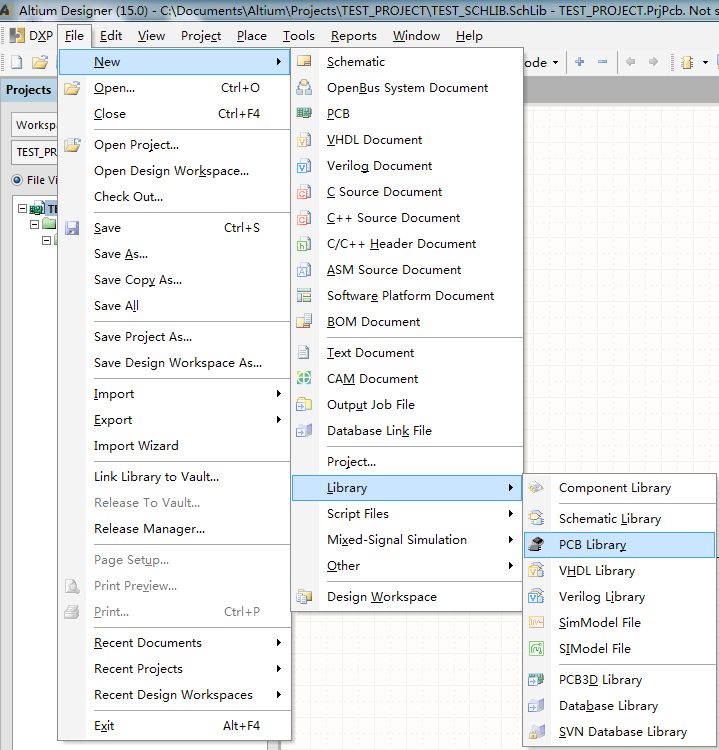

点击 File -> New -> Library -> PCB Library 具体操作如下，新建封装库：

快捷键与原理图库类似，自己保存。

创建原理图文件

接下来我们创建原理图文件

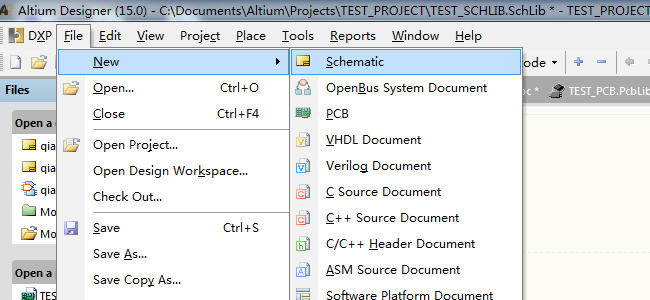

   点击 File -> New -> Schematic 具体操作如下，新建封装库：

自己保存并重命名。

创建 PCB 文件

接下来我们创建PCB 文件

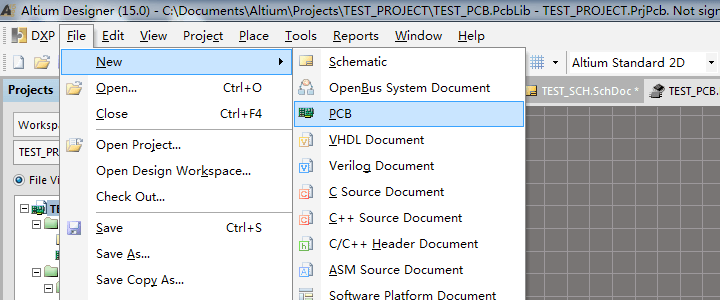

   点击 File -> New -> PCB 具体操作如下，新建封装库：

自己保存并重命名。

绘制库

现在我们的文件结构如下所示：

• Project


接下来，我们由 “0” 开始生 “1”。

确定器件

说明：很多时候，我们参与一个项目，项目的库什么的并不需要我们自己去完成，很多实验室/公司/团体的前辈们已经完成了，我们需要尽快去熟悉查看被人绘制完毕的库即可。但是！！！这些都是基本功，还是得懂，因为总有些东西是你没有接触到的，是新的元器件，新的封装，所以深学必须掌握，工作可以选学。

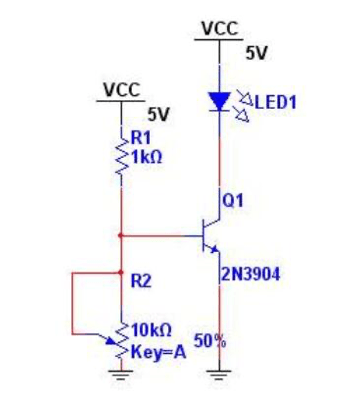

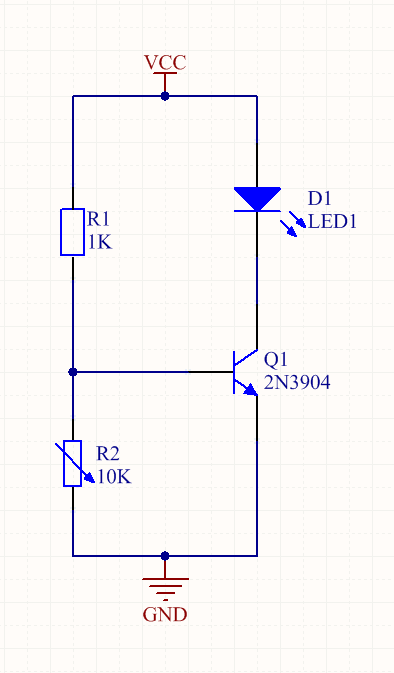

首先，我们要知道，我们要完成的是一个 光  控灯，光控灯的原理图如下图所示：

其实稍微懂点硬件的朋友一看就知道，电阻 R2 既是光敏电阻，Q1 为 NPN 三极管，由 R1 和 R2 进行分压，控制 Q1 开关，实现 LED1 的亮灭。

我们对以上的几个器件进行绘制，个人原因，具体物件图均来源于百度图片：

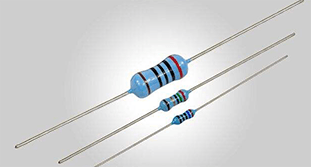

   选择器件有：碳膜电阻 ｜ 光敏电阻 ｜ Φ5 直插 LED   ｜ 2N3904

电池部分就不画了，直接留开窗接稳压电源即可。

现在我们已经确定了我们需要的东西(现实中的物件)，有了软件创建的工程以及对应的原理图库和封装库。

绘制原理图库

碳膜电阻原理图

我们这里并不绘制集成封装，所以每个元件都是先绘制原理图库，再绘制封装库，首先绘制碳膜电阻原理图库，原理图库，顾名思义，是在我们绘制原理图时为我们提供方便的库，软件安装时，系统就已经提供了一些常用的库，其实已经有了电阻等元件。我们先不管官方提供的，我们自己从头开始画，学习永远是一个痛苦的过程，从无到有。

打开我们建立的原理图库。一片空白。

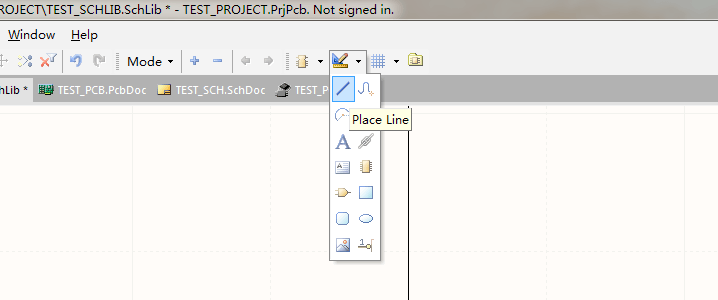

点击如下位置（或者按下快捷键 P + L ）：

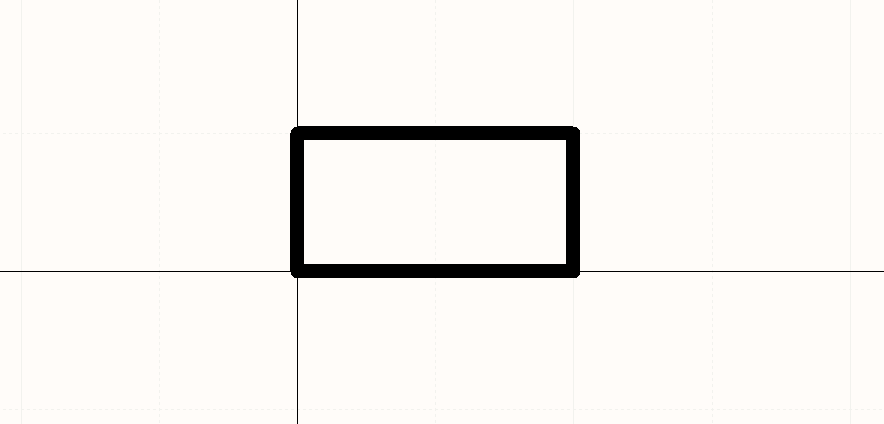

点击空白处，熟悉以下画线，然后画出一个矩形如下：

当然如果你有多的时间，也可以逐一实验绘制区域的每一个功能。希望大家有兴趣可以尝试。

接下来双击矩形，在弹窗中双击 color，选择一种蓝色，看起来好看点的其他颜色其实也行。点击确认，矩形颜色变蓝。

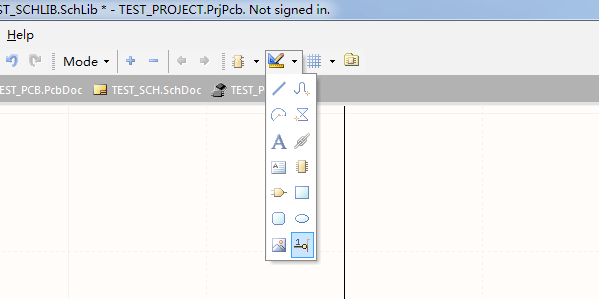

点击如下位置（或者按下快捷键 P + P ）：

此时鼠标点击空白处，会有一根引脚出现，按下空格键可以旋转 90 度，点击两次出现两个引脚，右键取消点选。

所有的快捷键都需要自己一遍一遍的去熟悉。只要功夫深，铁杵磨成针，都是熟练的事。

大家可能绘制的时候，遇到我现在遇到的尴尬境地：

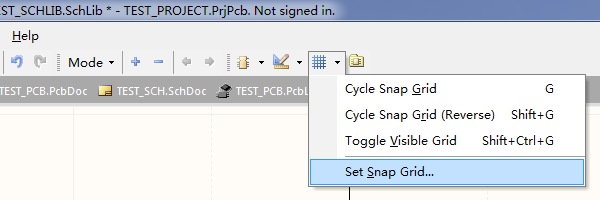

引脚怎么都移动不到蓝色的纵轴中间去。这时候点击栅格：

在弹窗中将 10 改为 1，这是你可以移动的最小单位就变小了。

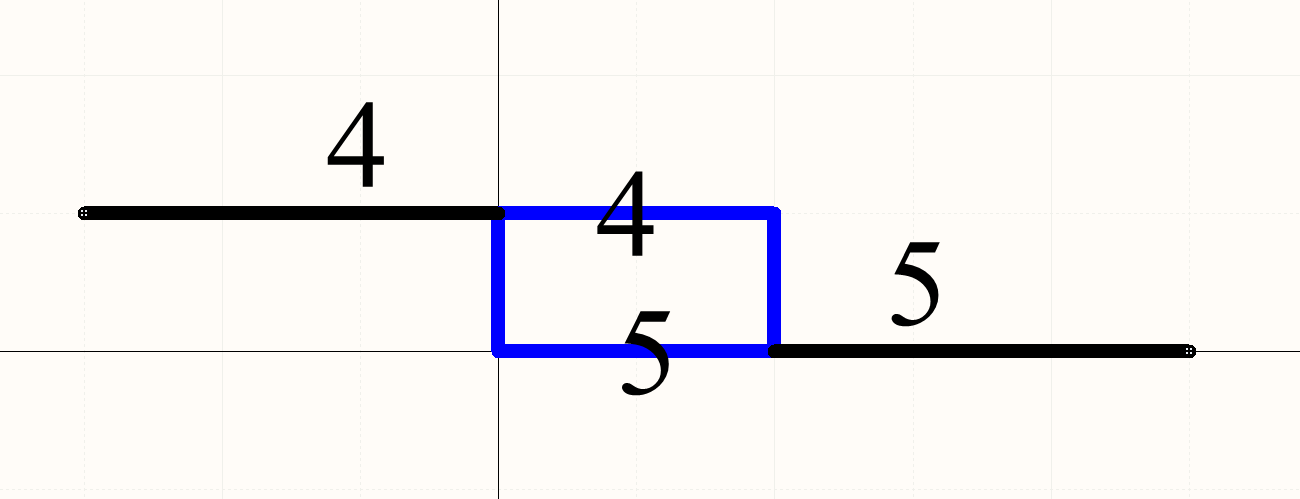

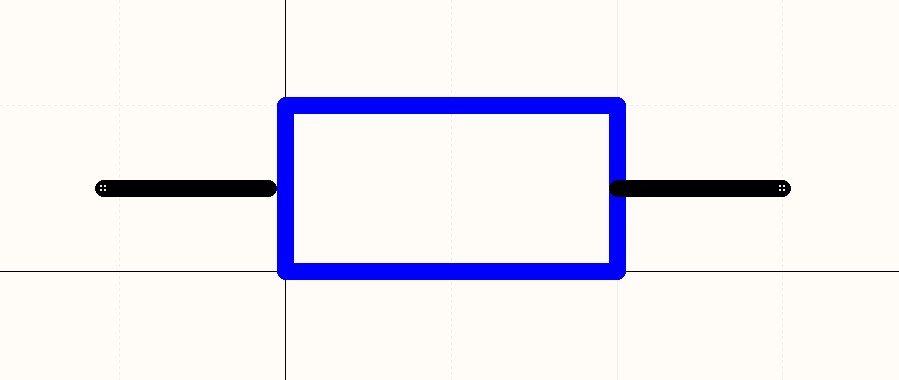

我们将引脚位置摆放如下：注意方向，仔细看引脚有一端是有个小白点，表示这一端是有电气连接的，一定要朝外。

双击引脚，可以对 Display Name(显示名)和 Designator(指示器)以及长度，大小进行修改。

注：显示名可以随意，但是指示器一定要从 1 开始，1.2.3… 这样。根据元件自身封装引脚顺序定义来绘制。

自己琢磨琢磨，把元件绘制成如下样式：

这样我们的一个电阻原理图封装，就绘制完毕了。点击 Tools -> Rename Compontent 对元件进行重命名为 TEST_RES 即可。

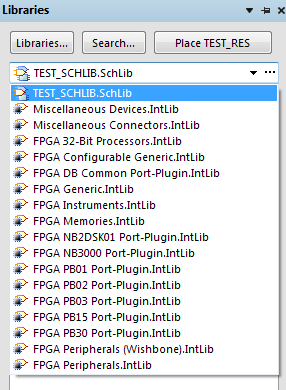

此时回到原理图文件，在右侧 Libraries 中找到我们的原理图库：

点击，即可看到对应的元件，双击，在空白处即可放置。

其他元件

• 光敏电阻，很简单，在这个电阻的基础上，加几个箭头表示光敏即可。回到原理图库，点击 Tools -> New Component，新建一个元件。将之前的复制粘贴过来，然后画个箭头即可。就不做详细示范了。
• 绘制直插 LED，emmmm，我相信这个大家摸索摸索都可以画出来，就是画画。原理图主要是为了方便人类看得懂。
• 绘制 2N3904，同理，不详细说明，如果有问题可以联系作者。

绘制封装库

碳膜电阻封装

同理也只绘制简单的碳膜电阻封装，原理都是一样的，如果学习过程中遇到问题，可以联系作者。

大家要合理的培养自己解决问题的能力。

打开原理图库，直接使用快捷键（ P + P ）或者上方工具栏。就会出现一个焊盘，根据栅格作为基准，放置第一个焊盘如下：

我们根据实物图可以看出，碳膜电阻共有两个引脚。我们选用的是直插电阻，在 PCB 上的封装是单列直插风格，就是两个焊盘在一条线上，具体间隔根据具体封装决定。

mil（中文译音：密耳），即千分之一英寸，等于0.0254mm（毫米）
常用直径尺寸的密尔与毫米换算如下：
- 1.0mil = 0.025mm
- 1.2mil = 0.030mm
- 1.25mil = 0.032mm
- 100mil = 2.54mm

我们一般用的排阵尺寸间距为 2.54mm，也就是 100mil。水平间隔 100mil 放置第二个焊盘。左上角有对应的做标尺，如果并不确定。放置之后按下快捷键（ R + M ）进行测量。然后进行 微调 即可。

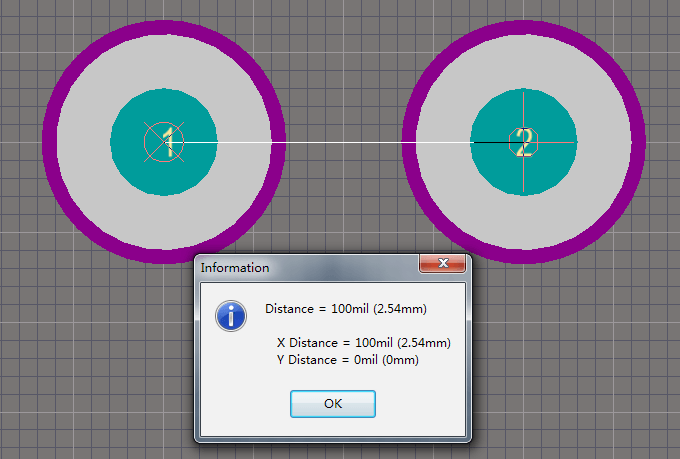

测量图如下：

由于我们要将电阻放倒焊接，经过测量，距离应该是 300mil，再

   次调整至 300mil。

接下来，我们给固定好的焊盘绘制外边框，就是在 PCB 上显示的出的白色线条。点击选择 Top Overlay 层，按下 P + L 进行绘制。结果如下：

保存即可，这样一个电阻元件的封装就绘制完成了，如果是其他元器件同理。

绘制原理图

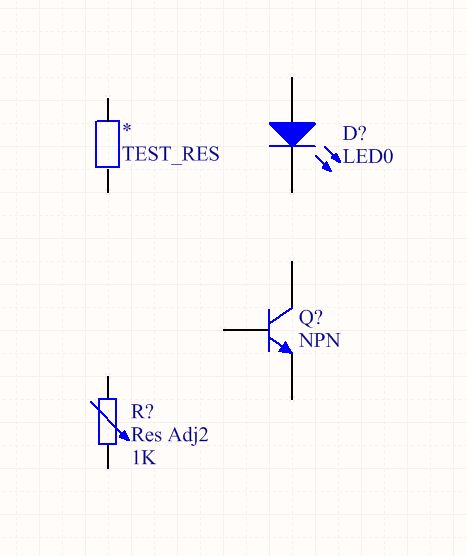

点开原理图文件，我们将我们自己绘制的电阻放入原理图中，然后再加入光敏电阻，LED 灯以及 NPN 三极管。连线并完成原理图绘制。

添加封装

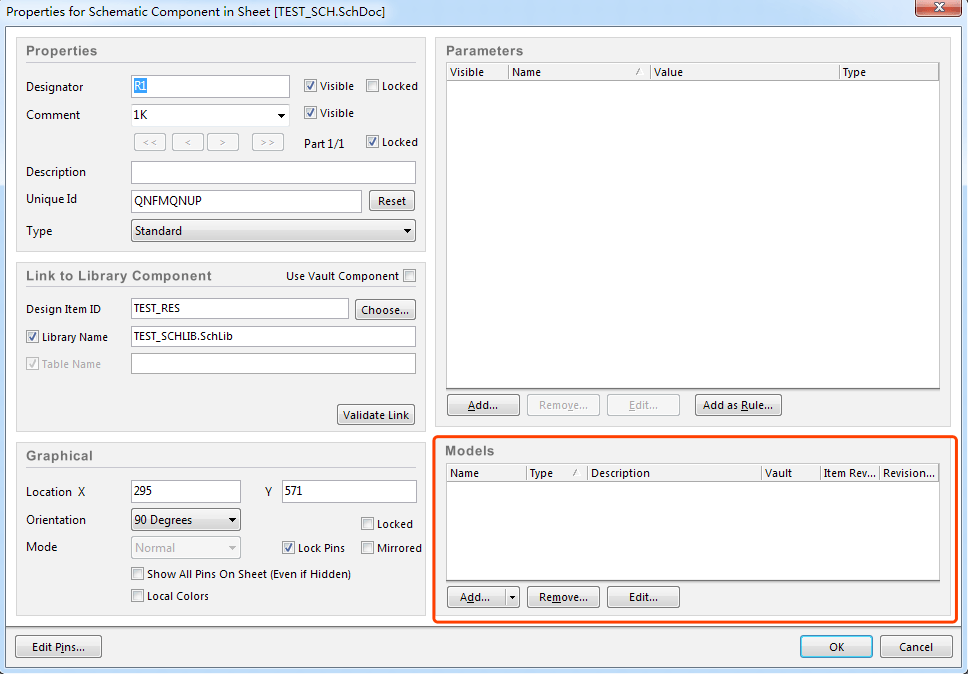

接下来，给每个元器件添加封装，双击元件。

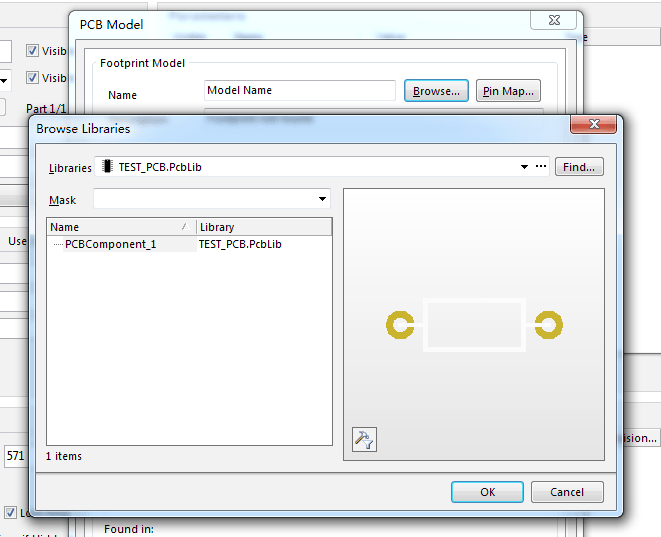

在 Models 中点击 Add，选择 Footprint 模型，Browse 浏览文件，会看到我们之前绘制的封装。

选择点击 OK 即可。其他对应的元件也选择对应的封装即可。

生成 PCB

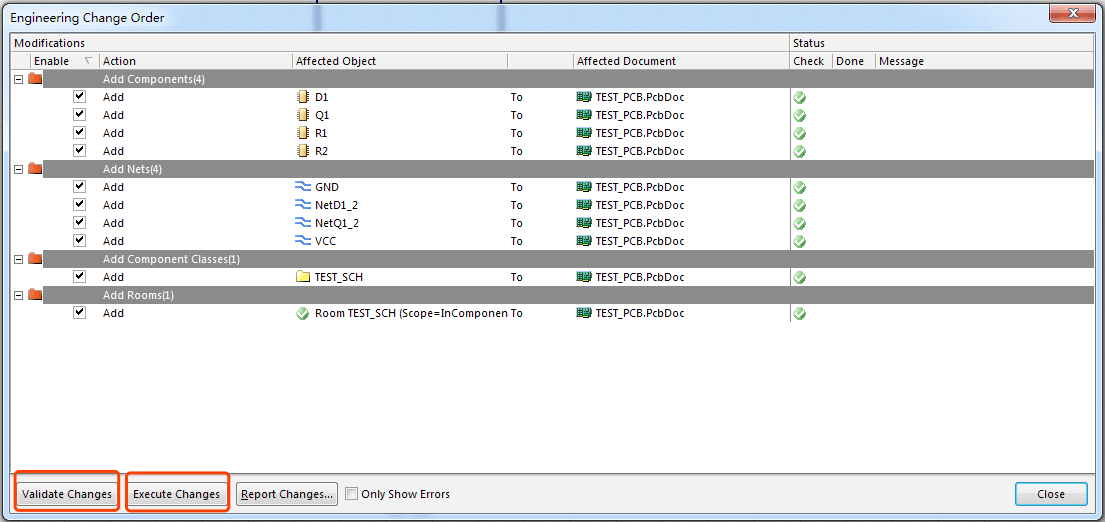

原理图界面点击：Design -> Update PCB Document。

在弹出界面，点击，Validate Changes 以及 Execute Changes。

Close 即可。

绘制 PCB

这时候自动跳转到了 PCB 绘制界面，一片漆黑，不要怕，其实元件已经被摆放在一边了，只是在界面之外。ctrl 滚轮，缩小界面。

将元件先摆放好。

摆放的时候会发现有白色的指示线，目的就是，避免白色指示线交叉过多。白色指示线表示电气连接，就是最后要将他们连接在一起的。

摆放结束， 切换  层到 Top Layer 层，按下快捷键 P + T 进行连接。绘制完毕，如图所示。

切换到 Keep-Out Layer   层，绘制板子大小。绘制过程中，按下 shift + 空格 可以切换线型。

丝印层（Top Overlay）自行调节摆放位置。

绘制结果如下：

选中边框，点击 Design -> Board Shape -> Define from selected objects。

重新定义板子外形。最终如下。

按下 3，观察 3D 视图如下：

结束语

其实这个案例非常简单，但是本文目的就是带大家走一遍过程，所谓入门，就是你知道一件事情的流程，知道如何实现。所谓进阶，就是一遍一遍的走这个流程，直到你闭着眼也知道怎么走。

这个工具我也很多年没用了。可是上手的一瞬间，各种快捷键，当年画板子的技巧，全都在心里了。这些教没用，要大家自己画然后去摸索。

对我个人而言，任何一件事都是熟能生巧，大家在学习的过程中，学什么板子就画什么板子，学 8051 单片机，那就画几个 51 板子，学 STM32，那就画几个 32 板子。不同的封装，不同的型号，不同的功能。画的多了，就什么都会了。
