Altium Designer 18入门教程简化版：原理图与PCB设计（适合新手）

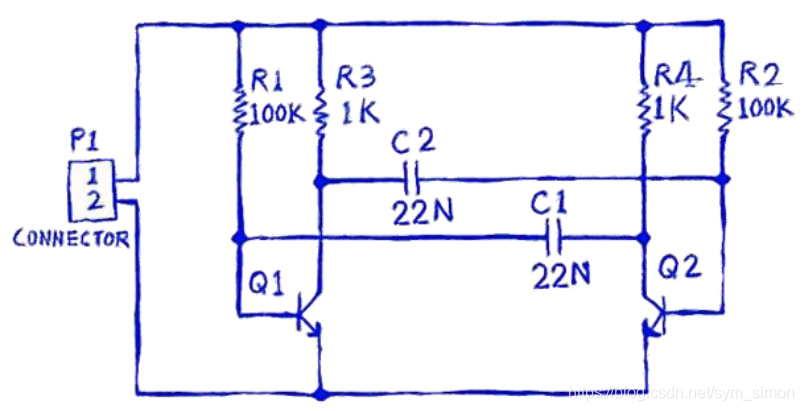

本文案例参考官方给出的多谐振荡器.

初次练习，用作笔记，仅供参考。

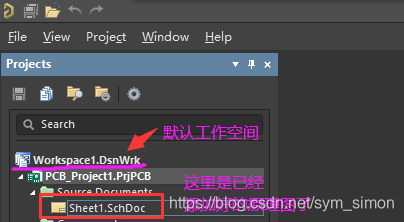

第一部分、绘制原理图

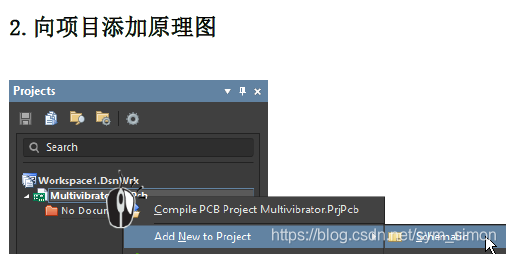

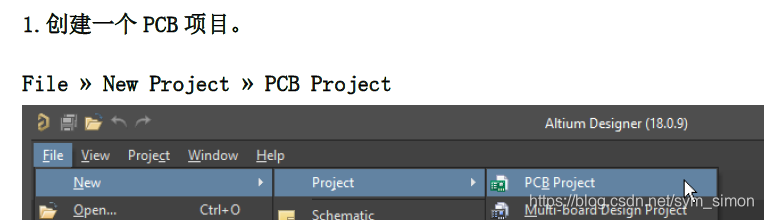

3. 添加元器件

   文档中，介绍了2种方式。

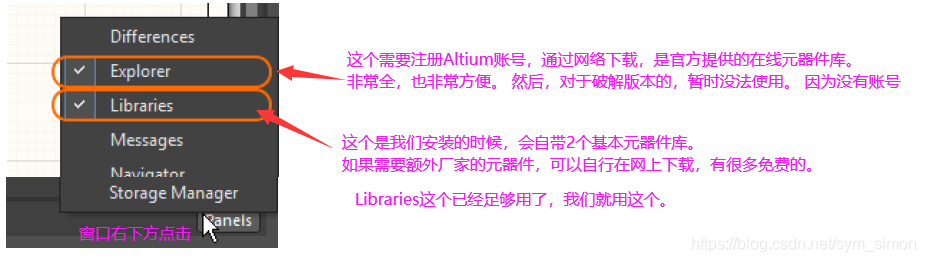

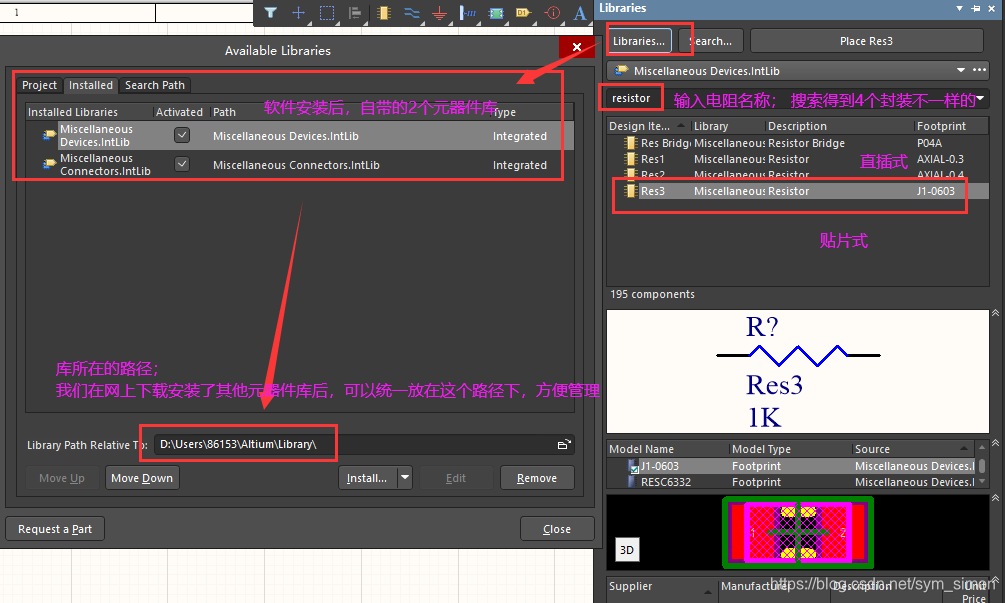

      打开Libraries库，搜索电阻(res)、电容(cap)、晶体管（npn）、2针插头(header)

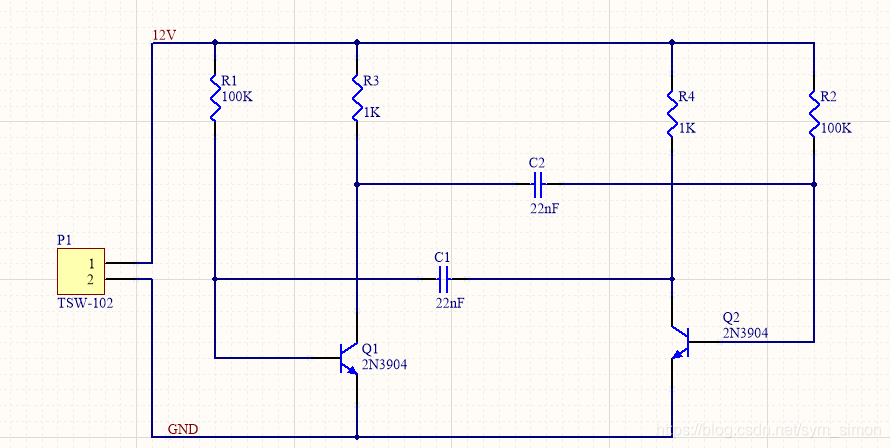

得到原理图：

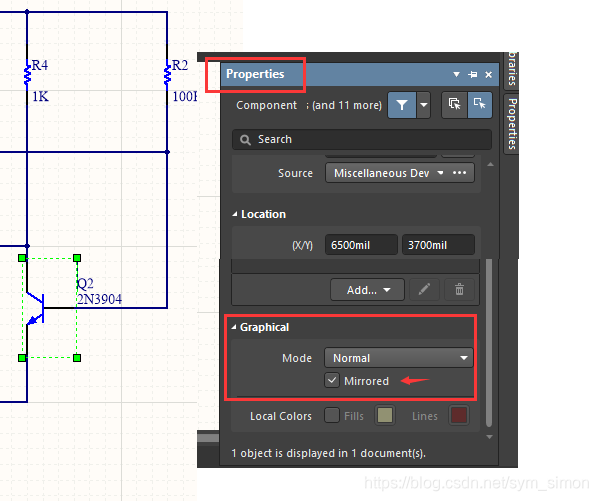

这里， Q2和Q1是对称的，不能通过旋转得到，而应该是mirrored镜像得到。

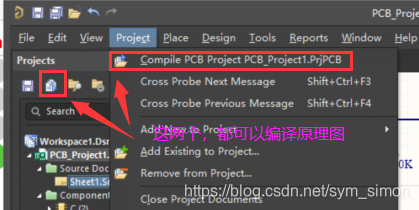

4. 编译原理图

对于AD18来说，只有一个选项complie PCB project  .....   但是，这一步很重要。

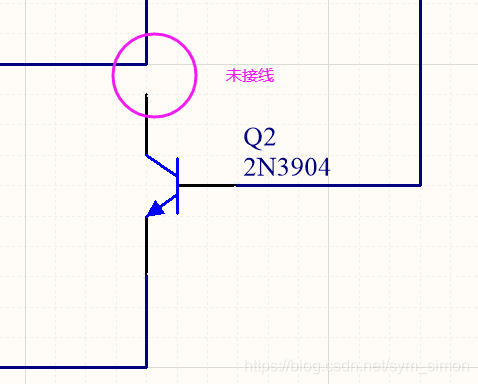

例如，我们断开Q2,一端不接线。

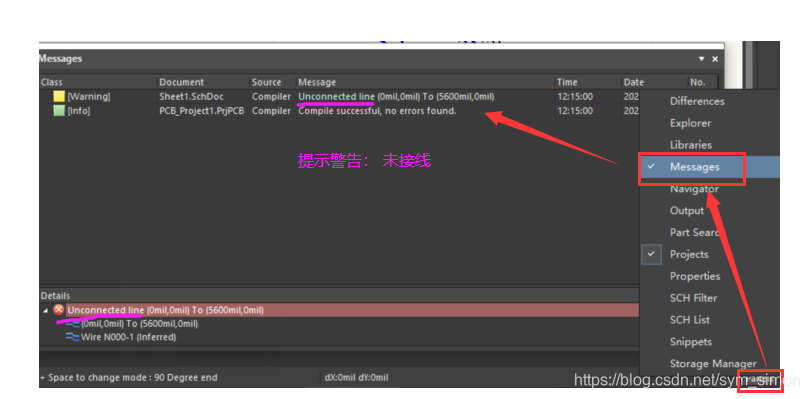

先编译，再查看message 信息 。

第二部分：PCB基本设置

1.对PCB板进行最基本的宏观设置。包括： 相对原点、单位（公制）、捕捉网格大小、 板子的形状大小等。

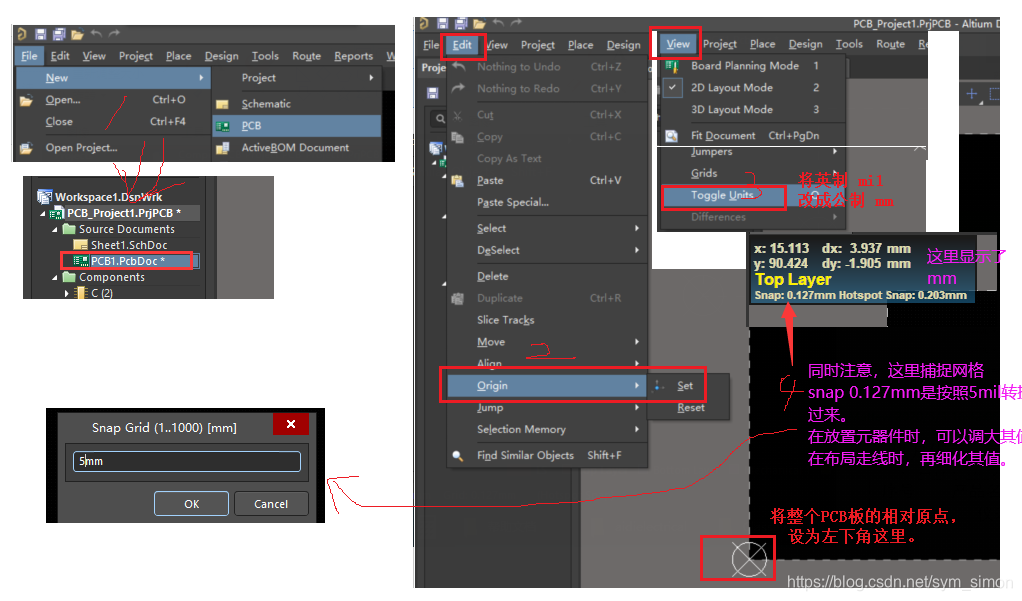

下面时：首先 1步 创建了一个新的PCB板；

然后，2步 通过Edit ---> Orgigin --> Set 将板子的相对原点，放置在了PCB板的左下角。

         3步 通过 View --> Toggle Units   将度量单位 从英制mil 改成了 公制mm

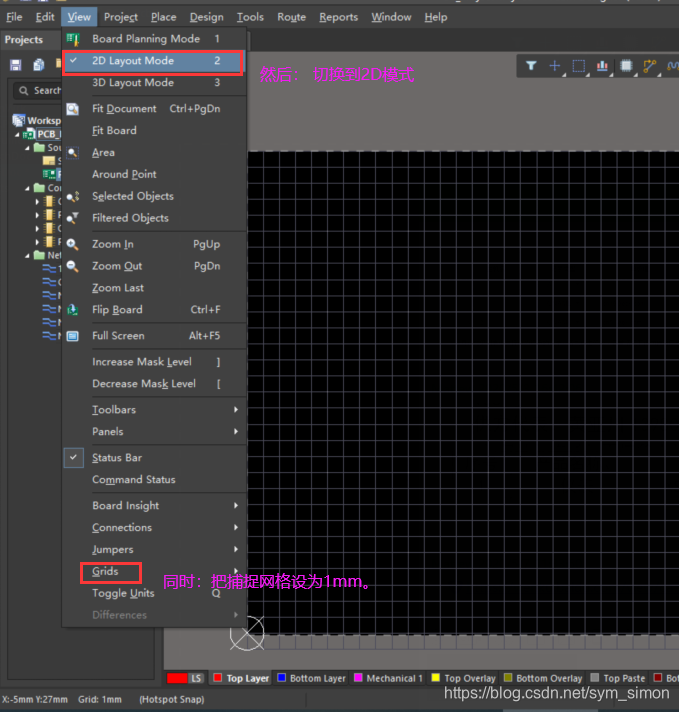

          4步 通过 View --> Grids ---> Set Global Snap Grid  将捕捉网格由0.127mm(即5mil)改成5mm   粗网格：利于组件的放置。

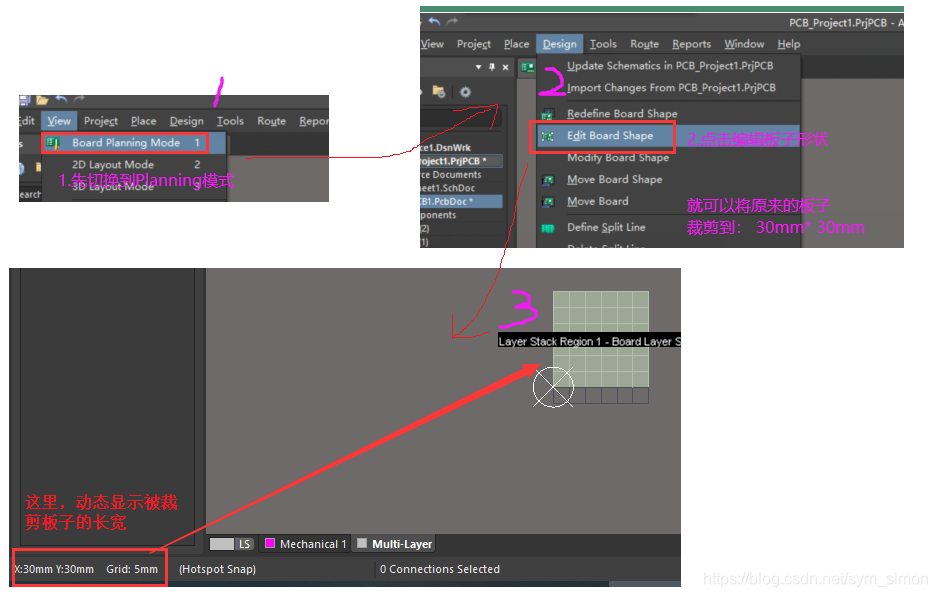

2. 将PCB板，按照现有元器件的多少，进行初略的长宽设置。

   例如，本例的谐振电路，我们初步设置为30mm * 30mm的正方形大小。  一般来说，PCB板都是正方形或长方形。

到这一步，我们完成了所有基本的PCB设置，下面开始导入原理图。

第三部分：画PCB板

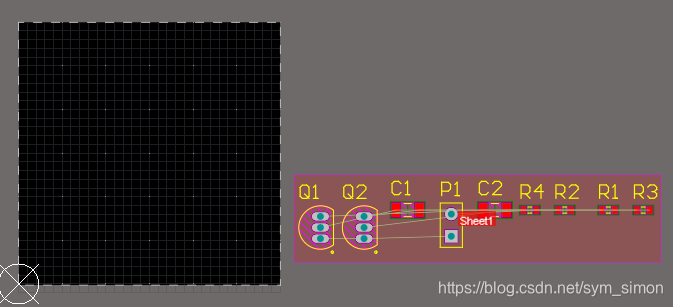

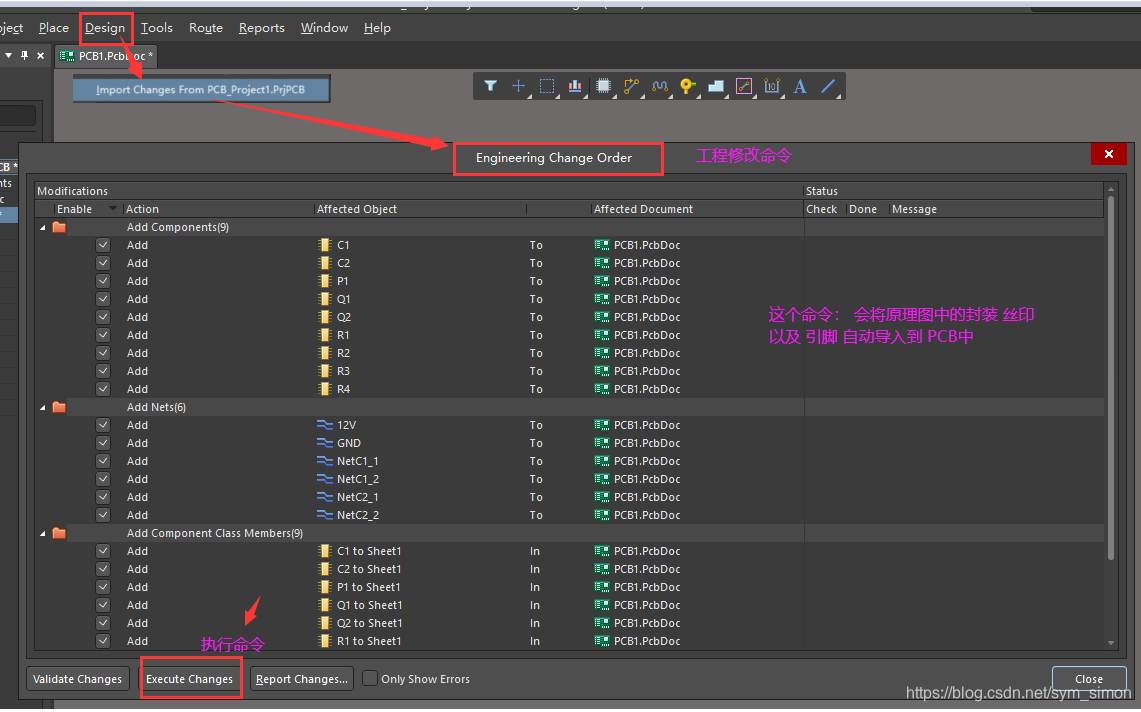

1.导入原理图

2.设计板层；默认2层，够我们本例用。

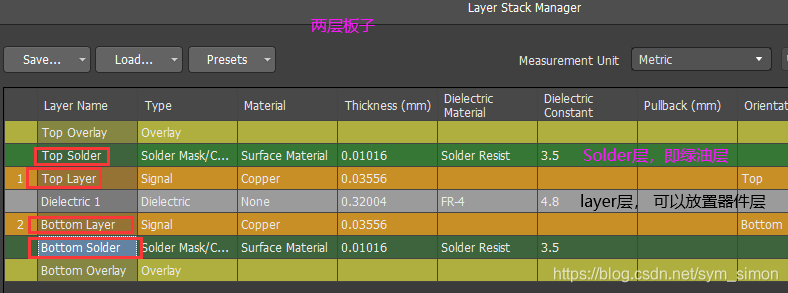

通过： Design 菜单---> Layer   stack manager

可以： 增加层数； 也可以对每层的属性（材料，铜厚度和介电属性等）进行设置。

此处，我们不修改，按照系统默认的。

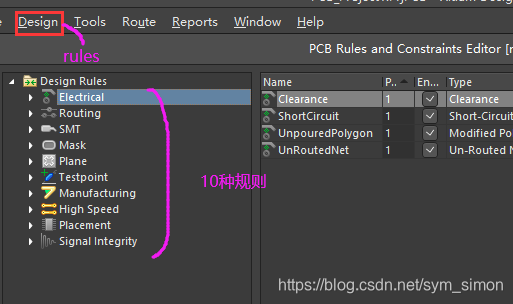

3. PCB设计的10种规则

这里，我们挑几个重要的拿出来看看。

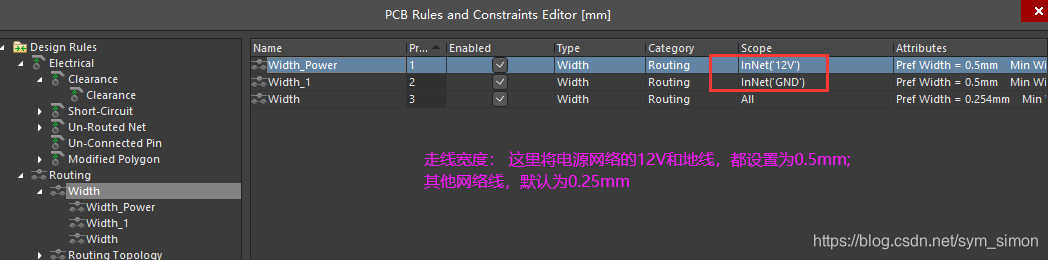

1）走线宽度

教程设计包括许多信号网和两个电源网。信号网络的默认走线宽度规则可以配置为0.25mm。

我们新建一个走线宽度，并置优先级为1（高); 推荐值为0.5mm; 最小和最大值分别为0.25mm; 0.5mm.

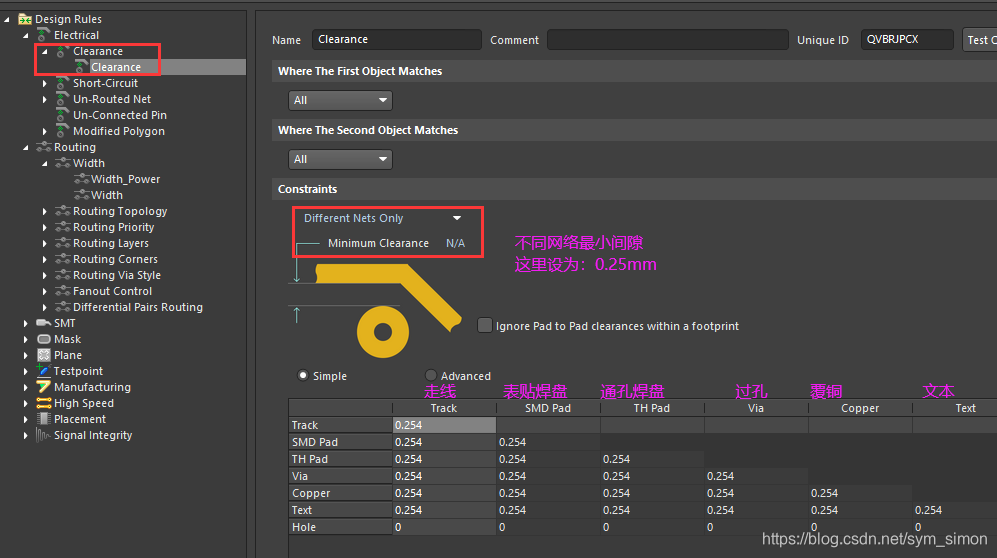

2）清除约束（电气间隙约束）

定义：属于不同网络的电气物体彼此之间的接近程度。

本教程，所有物体之间的间隙为0.25mm是合适的。

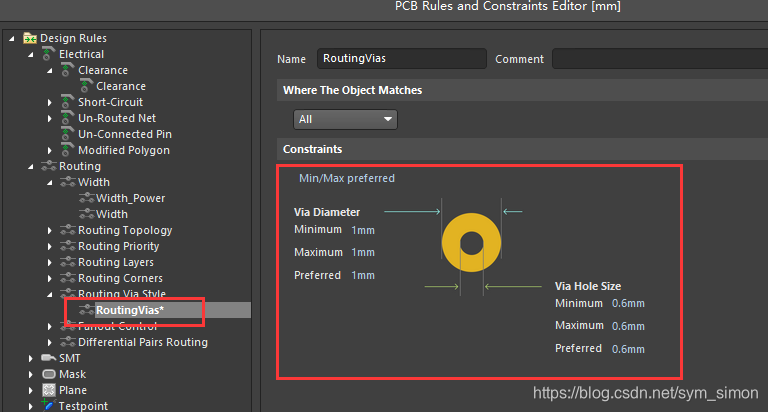

3）过孔大小设置（内径0.6mm、外径1.0mm）

4) 将组件放置再PCB板上

有一种说法是PCB设计是90％放置和10％布线。 虽然你可以争论每一个的百分比，但普遍认为良好的元件布局对于良好的电路板设计至关重要。 请记住，您也可能需要根据路线调整展示位置。

5) 交互 式走线

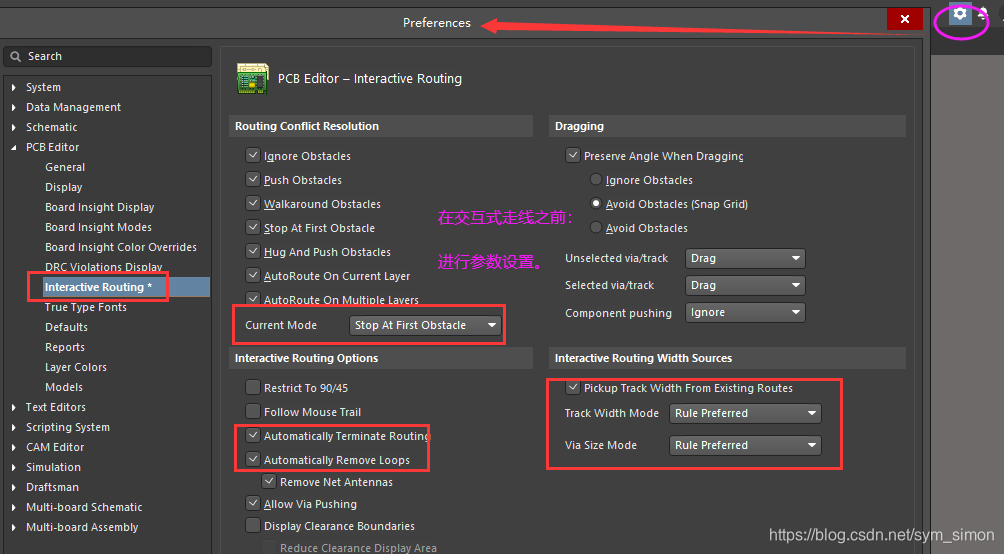

首先，做好相关的参数设置

（作用由：a.确认启用了“自动终止走线”和“自动删除循环”; b.确认交互式走线宽度/过孔大小源选项都设置为规则优）

然后，按Ctrl + Shift + G打开“捕捉网格”对话框并将“捕捉网格”设置为0.25mm。

通过 Place ---> Track 或者快捷键  Ctrl+W 开始走线，如下图所示：

这里，我们统一在Top层上布线，因为本案例较为简单。

走线，转弯处尽量45°，不要走直角。

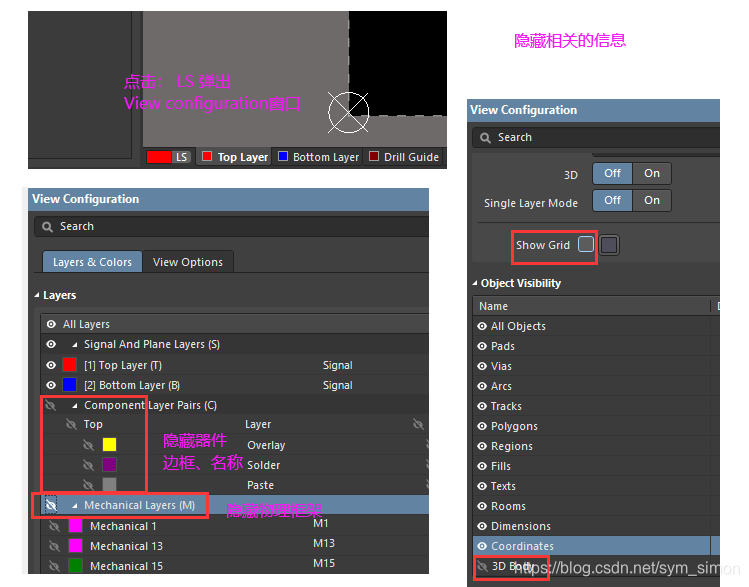

通过隐藏元器件的属性信息。

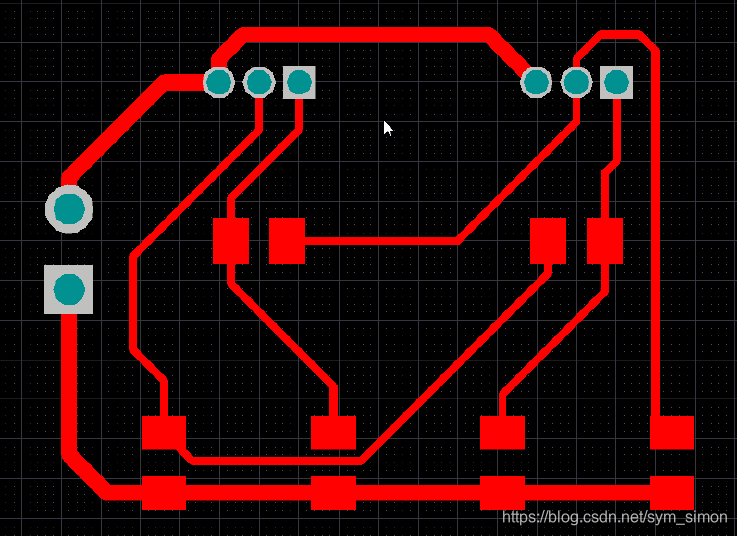

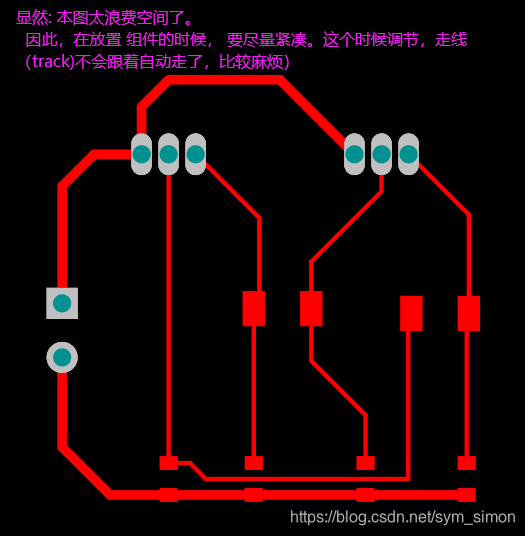

最终得到如下PCB图:

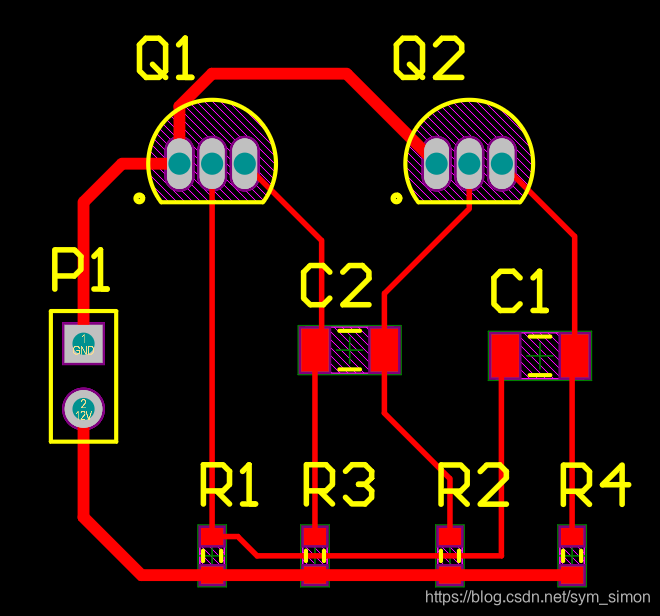

对比下官方教程的图：

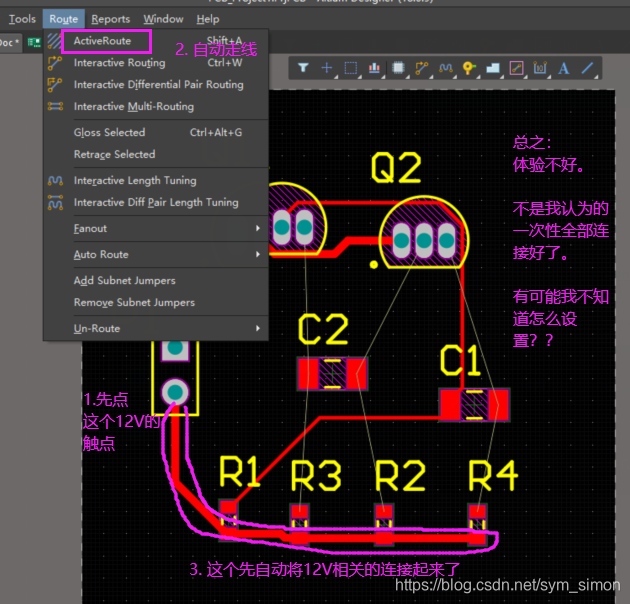

4. 自动走线Active route技术

1）将元器件先摆好位置

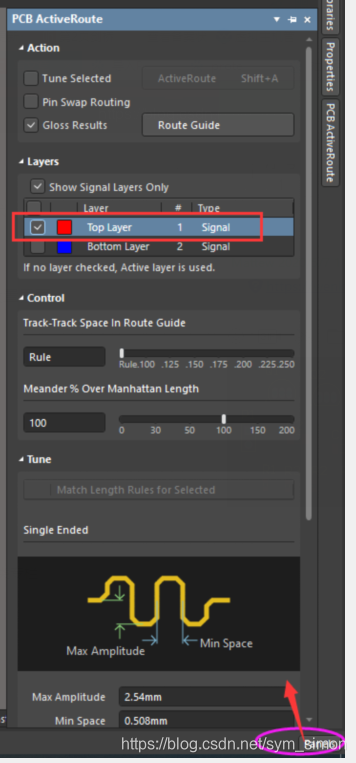

2）调出PCB Active route设置界面

3）菜单栏中 （Route » Unroute » All）

4）鼠标在PCB图中，点击12V触点。

5）菜单栏中 route --> active route

以上:  是根据网上的教程，边练习，便记录。

希望有所帮助。
