【AD】Altium Designer画PCB时出现Unknown Pin和Failed to add class错误的解决方法

原理讲解：

在我们绘制PCB的时候，原理图导进PCB经常会出现两种错误 Unknow Pin
Failed add class

那么，要 解决 问题，首先你要明白问题是怎么出现的，我们正常都是点击
Update PCB Document(更新PCB文档)

将画好的原理图 其 对应连接属性 每个器件的PCB封装 更新到PCB文件中去，之后进行PCB的绘制 而在导进去的过程中，免不了检查，可能是某个器件没有弄对应封装 可能哪里有线没有连好，可能 PCB封装 不匹配，等等问题

这就是Update PCB Document 更新PCB文档的规则检查部分所作的内容

其中如果管脚出现问题 ，就是 Unknow Pin

也就是说，在导入过程中，原理图或者对应PCB的 引脚 出现了问题，就是Unknow Pin

Unknow Pin

出现Unknown Pin 一般是三种错误引起的

1 原理图没有对应封装

2 原理图与对应封装引脚不匹配

3 原理图的管脚号不匹配

1 原理图没有对应封装

我们知道

   Update PCB Document**(更新PCB文档)

   将画好的原理图 更新到PCB中去 可是如果你的原理图，没有对应的PCB封装，那自然是没有导入可言的 因此也就会出现Unknown Pin 找不到引脚

解决方法：

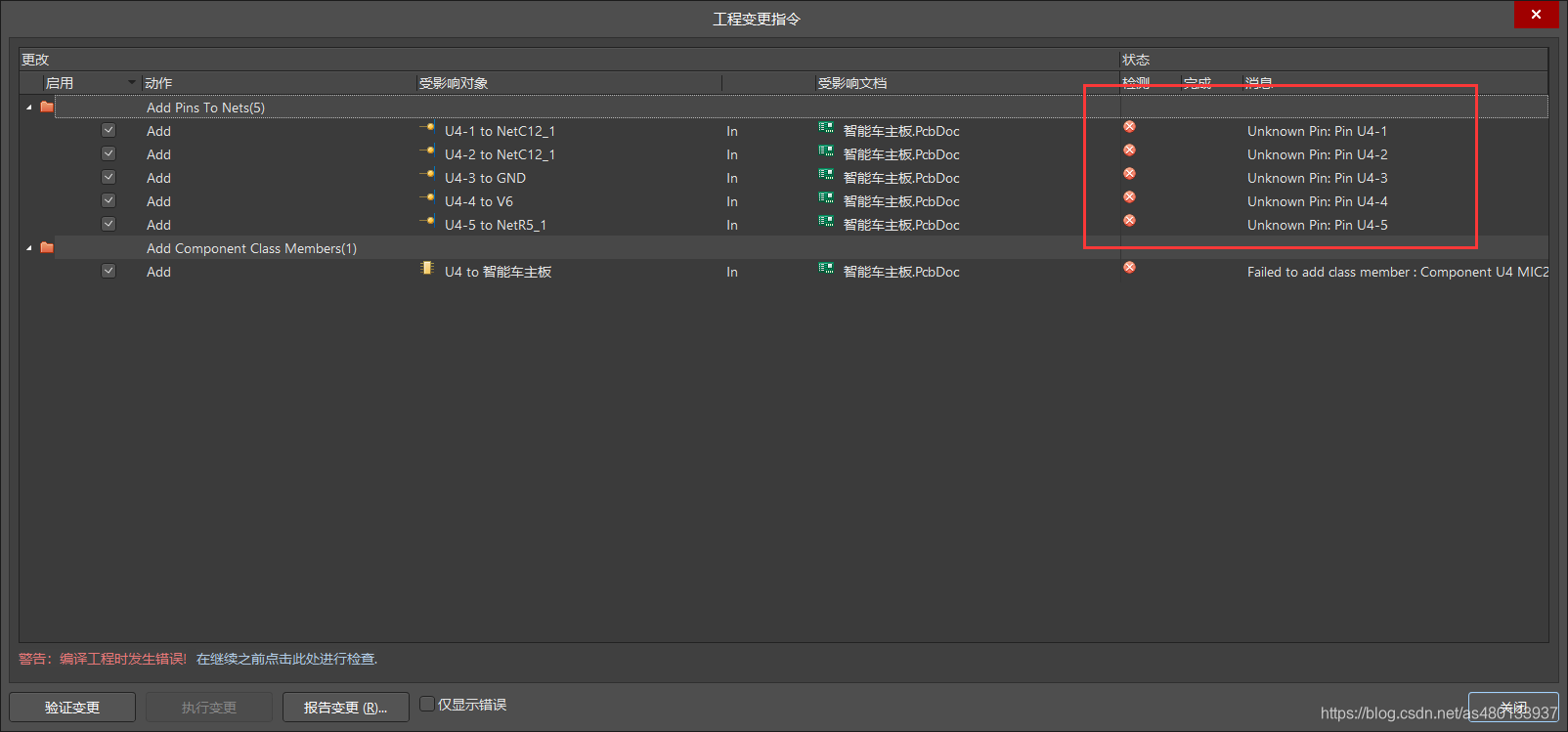

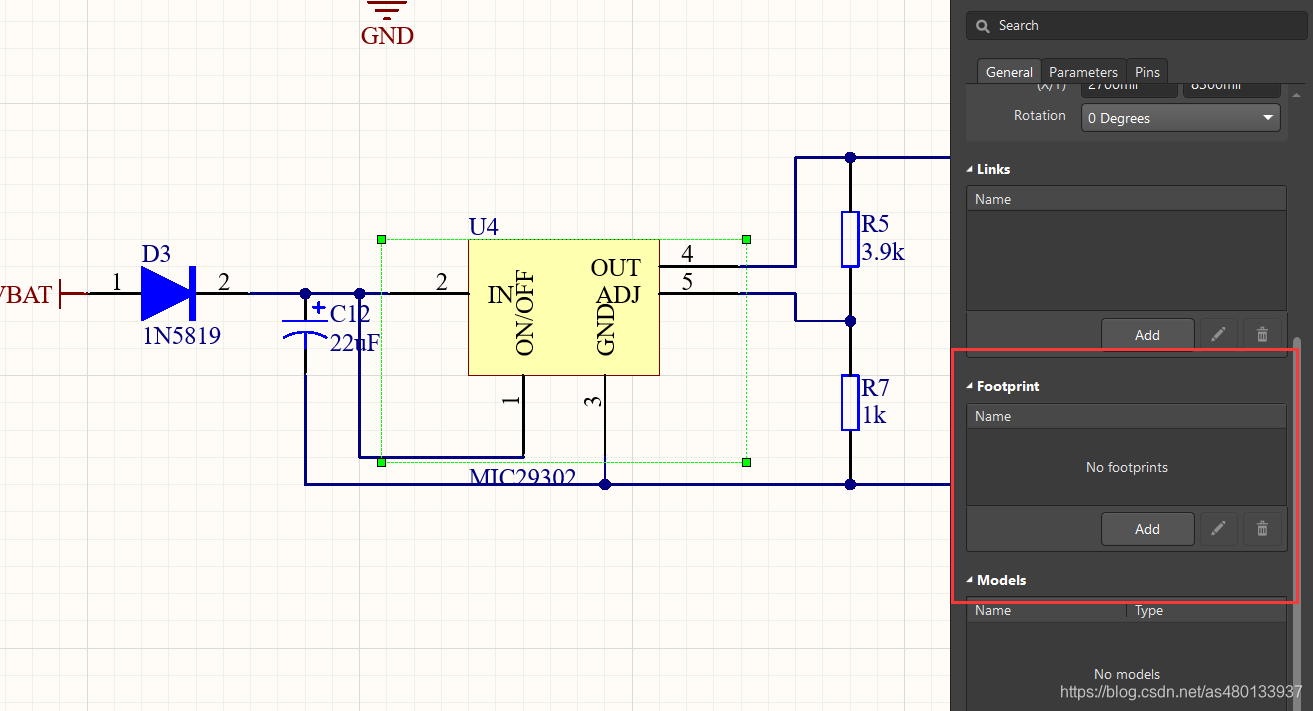

我们可以看到 是U4 找不到对应引脚


   那我们给U4添加上对应的PCB即可

2 原理图与对应封装引脚不匹配

我们假设原理图有6个引脚 但是绘制PCB时出现错误 其对应的PCB封装少了引脚 就会导致有的引脚没有对应的PCB引脚 也就会出现Unknown Pin

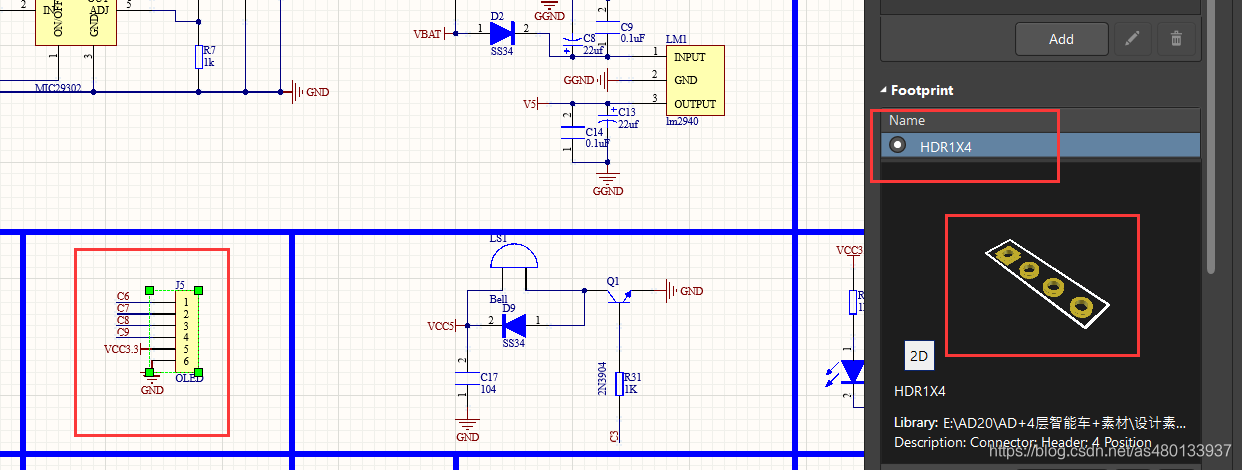

我们以下方的OLED为例 我们看到OLED是6个引脚 1-6 四个数据引脚 一个VCC一个GND 但是他对应的PCB封装是一个1X4的排针

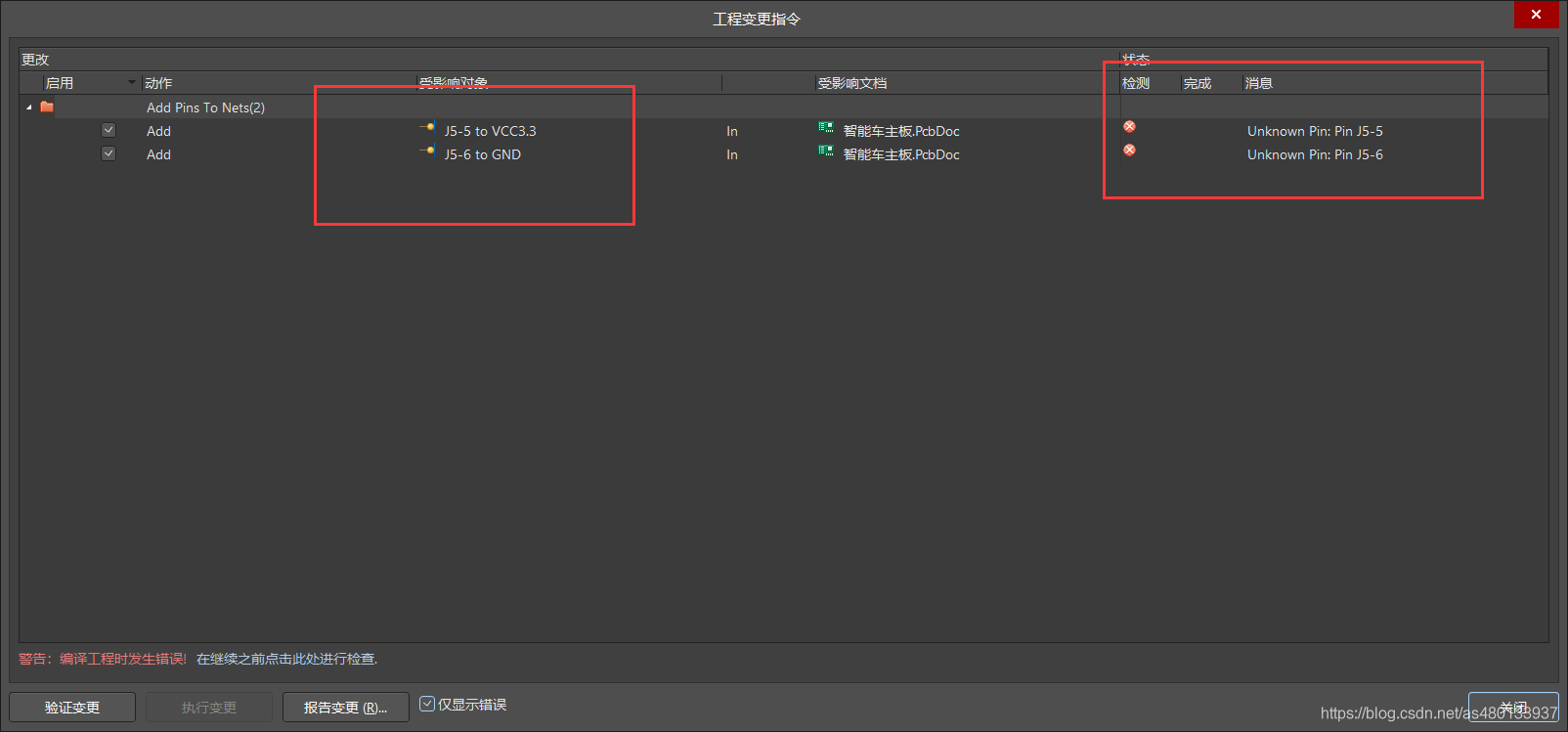

   如果我们进行更新PCB操作 会发现显示两个错误 5 脚和6脚没有连接

解决方法：

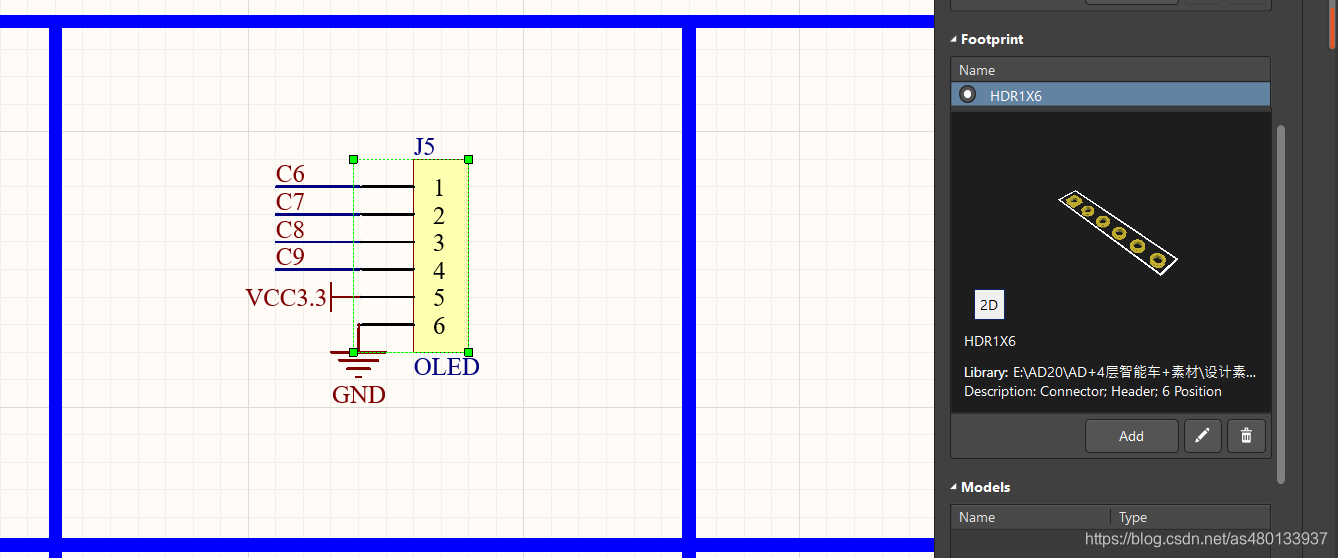

将其修改为对应的PCB封装，这里我们将其更改位1X6的排针

这里要注意 如果更改后直接点Update PCB document ***.pcbDoc，pcb并不会更新封装

   因为上一次导入时PCB里面已经有这个封装，就不会从库里重新导入

用户可以有三种方法解决：

• 把这个器件在PAB里删掉，然后点Update PCB document *** 即可完成更新
• pcb封装库更新： 在pcb封装库找到这个器件，右键Update PCB with 这个器件
• 可以把封装另起个名字，点Update PCB document ***.pcbDoc，就可以更新为新的了

3 原理图的管脚号不匹配

原理图对应的Pin引脚名 要和对应PCB封装的引脚名一致

以三极管为例 如果三极管的原理图封装对应的三个引脚是 E B C 或者1 2 3 那么对应PCB的三个引脚命名就要是 E B C 或者1 2 3 ，也就是说要一一对应 PCB色每个管脚 要与原理图每个Pin名字一一对应 保证了器件引脚属性的正确性

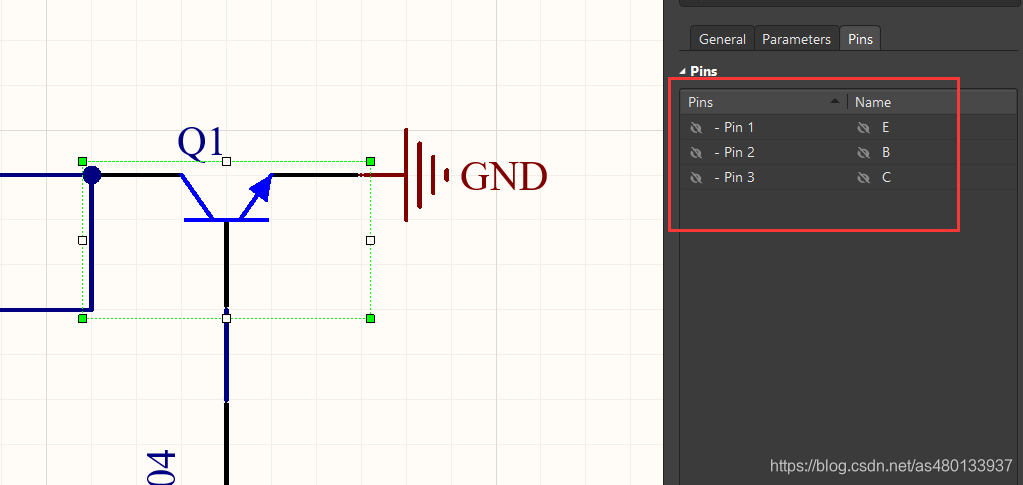

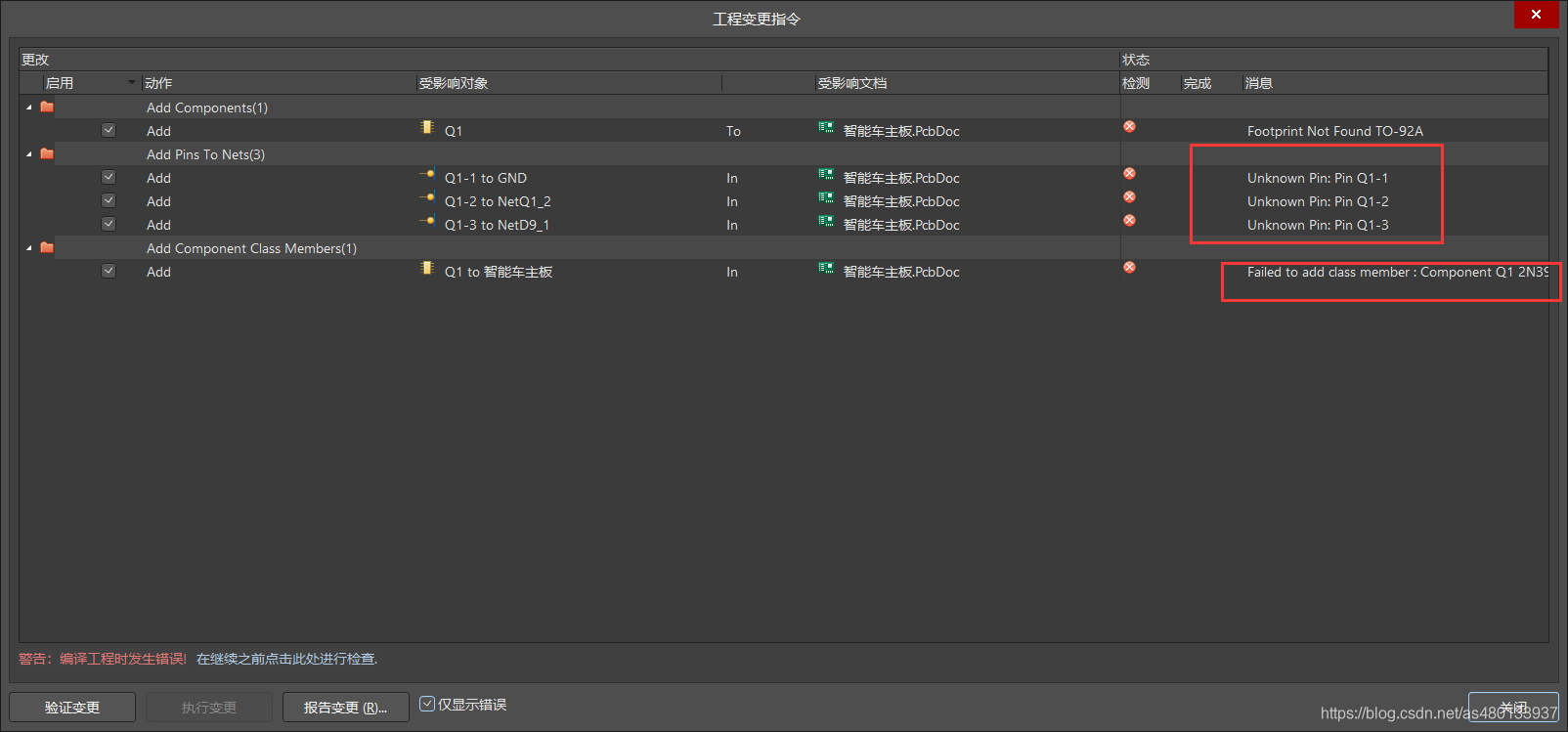

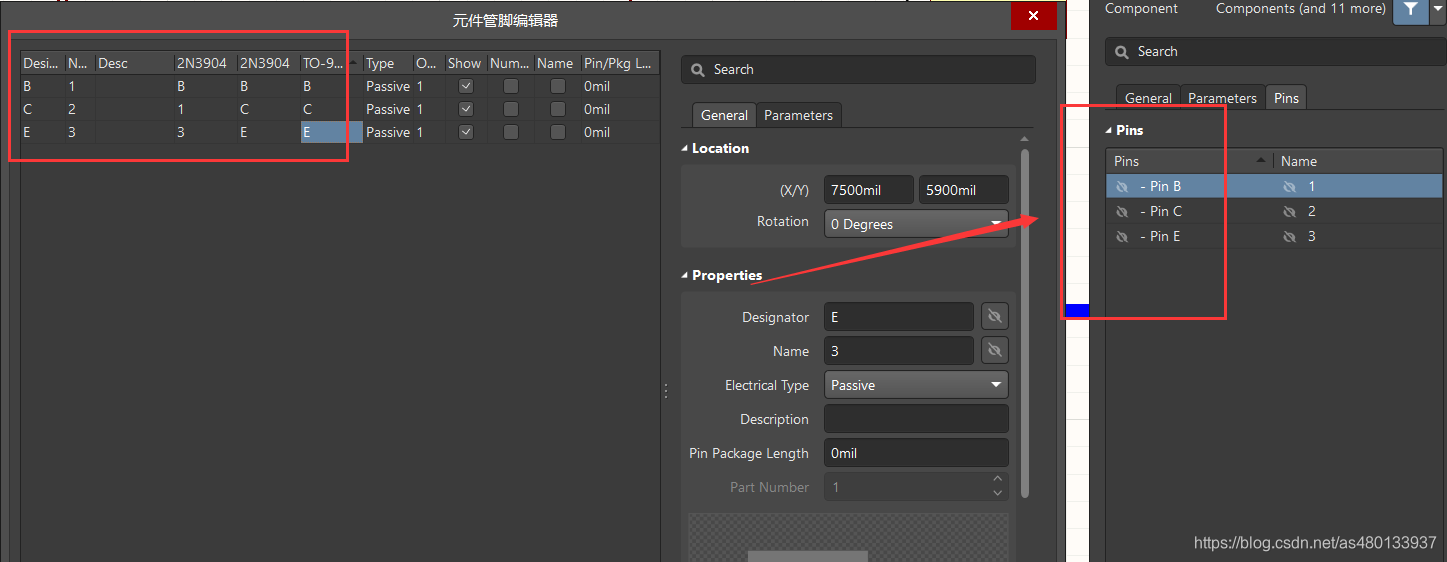

管脚号有英文 我们可以由上图的错误看出来，没有找到Q1 的1，2，3引脚 这时我们打开原理图 查看Q1的三个引脚，发现是三极管的E B C 英文命名

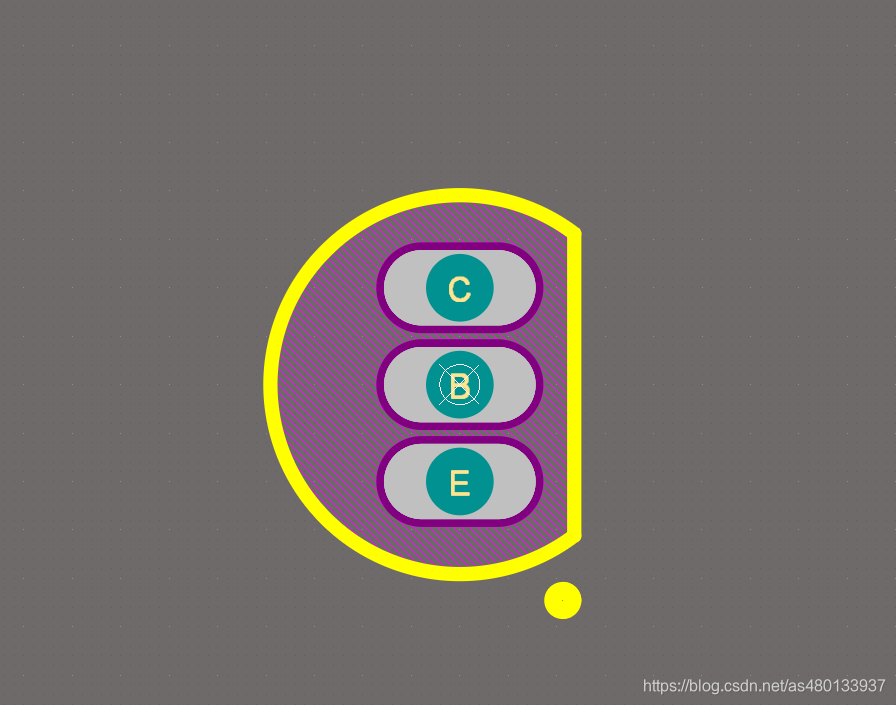

看左侧，可以看到正常来说 E B C 三个引脚，分别对应其PCB封装的E B C 三个引脚

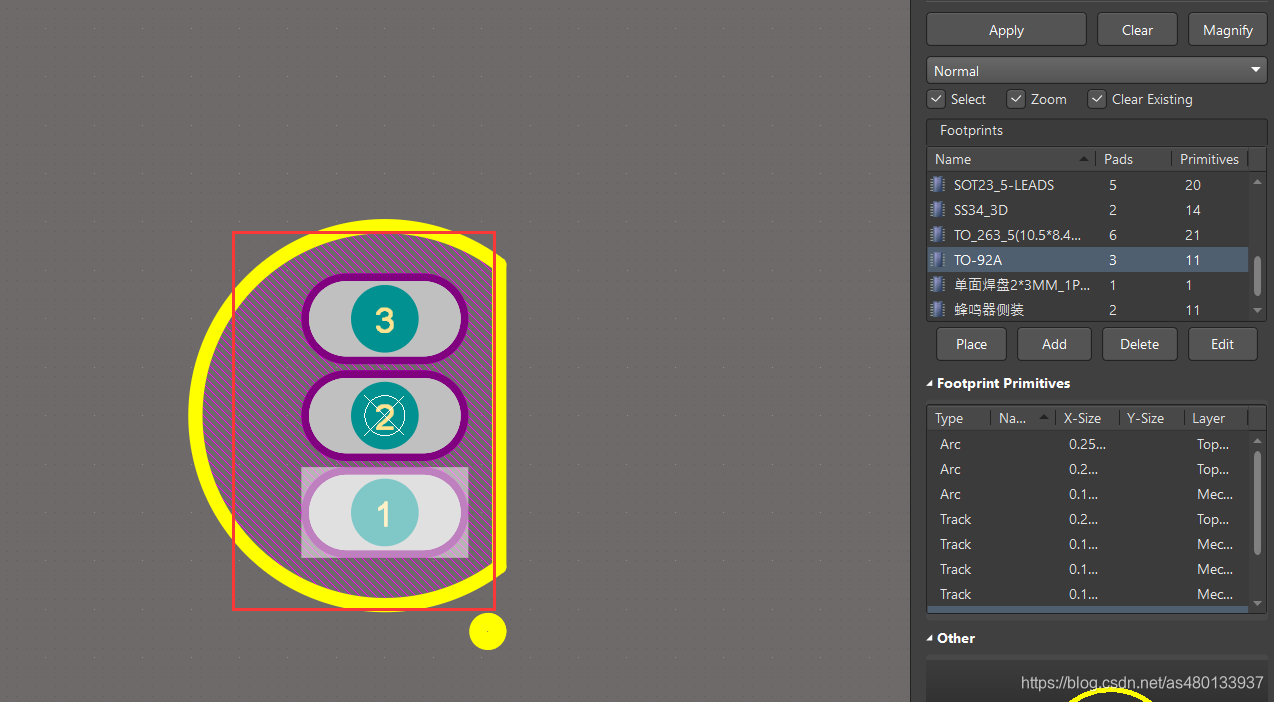

我们再来看下三极管对应的PCB封装 三个引脚名为 1 2 3


   这就会导致 原理图引脚与PCB引脚不匹配 所以会出现Unknown Pin

解决方法：

1 修改原理图的引脚 将Pin的引脚名修改为 1 2 3 即可 (推荐)

2修改对应PCB封装的引脚命名

为什么推荐第一种方法呢，因为我们正常画板时，一个PCB原理图可能由多个器件公用，但是不同器件的引脚属性是一般不同的 如果修改PCB引脚的话 可能会导致其他器件出现引脚不匹配的错误 所以一般都是直接修改原理图的引脚

Failed to add class number

添加 类  号失败

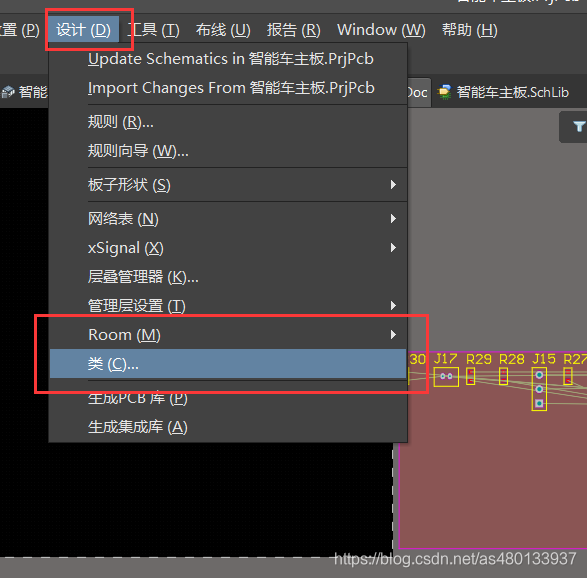

设计-> 类

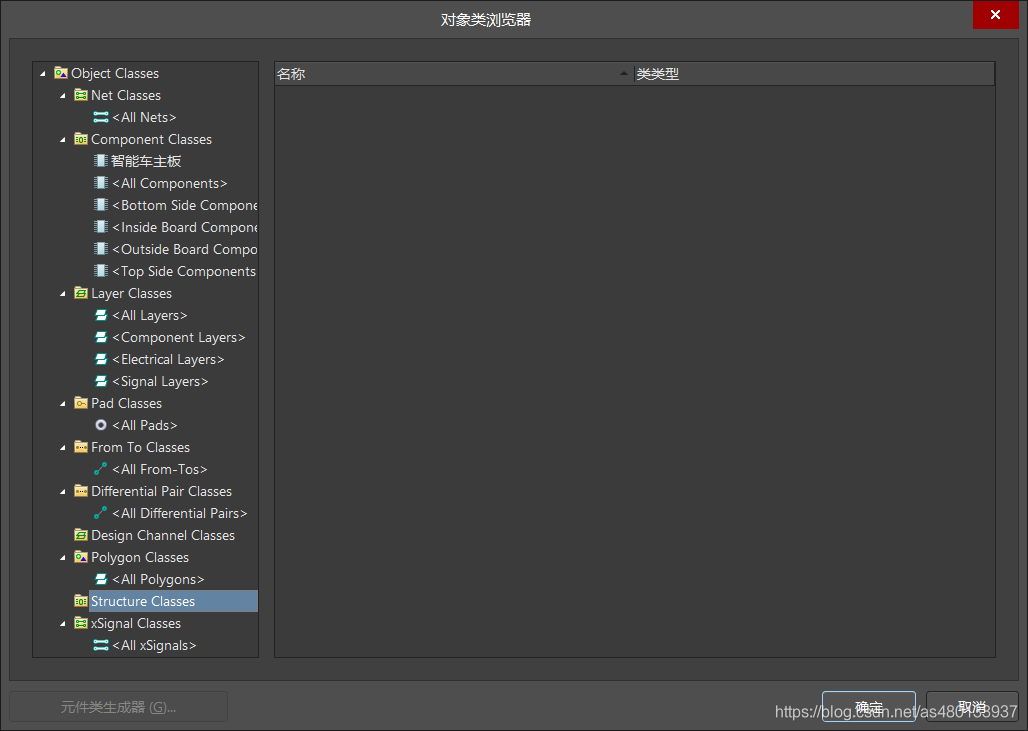

   查看类号浏览器

在AD中，每一个属性都会被归为类 比方说每个器件 ，就是一个器件类的成员之一 每个引脚属性 就是引脚属性类之一 板子的每个层 就是Layer Classes 的成员之一 每个焊盘 就是 Pad Classer 类成员之一

在我们Update PCB document ***.pcbDoc 的时候，会将对应的原理图的各个类属性添加到PCB中去

  如果出现Failed to add class number 那么就代表添加类号失败


那么其本质还是原理图器件对应PCB封装出现了问题 或者是没有封装 或者是引脚不对

最可能的是没有封装 或者PCB封装修改 或者原理图封装修改 没有更新

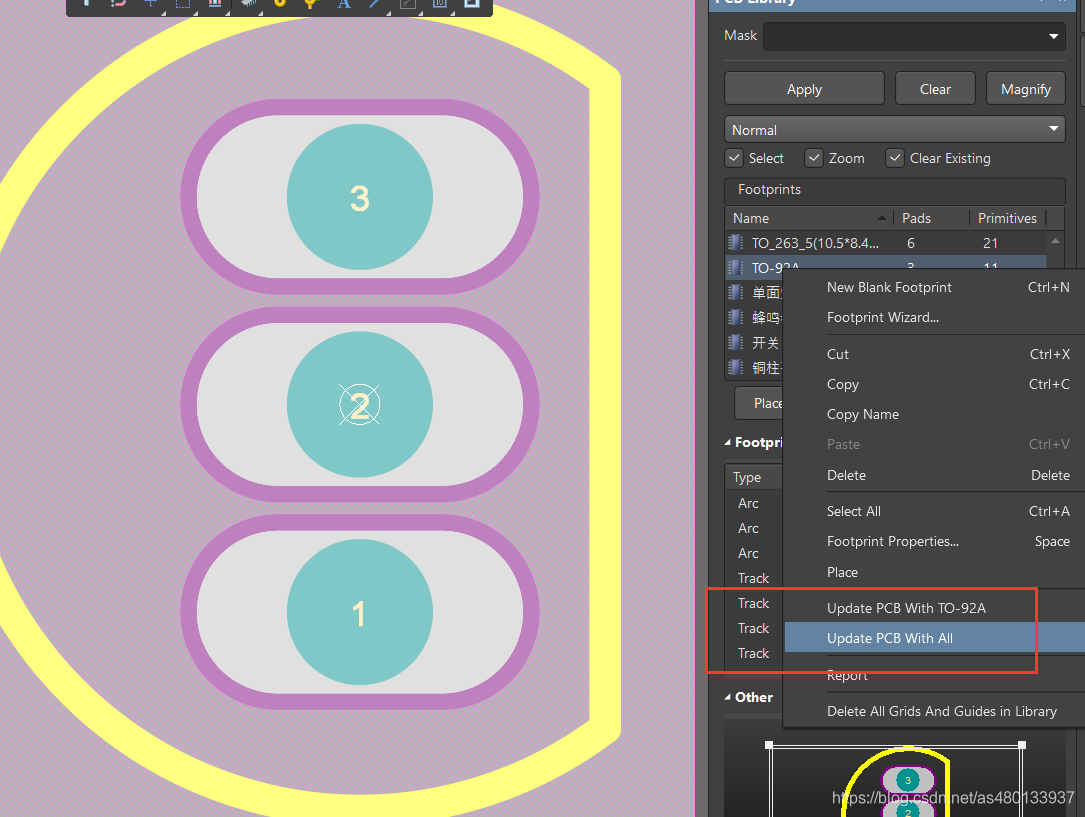

   在PCB库里面Update PCB With All 更新一下即可

按照上方的三步检查之后，正确之后 ，在PCB中删除错误的那个器件 然后重新Update PCB一下，即可解决问题

或者： 直接新建一个pcb文件，然后重新导入

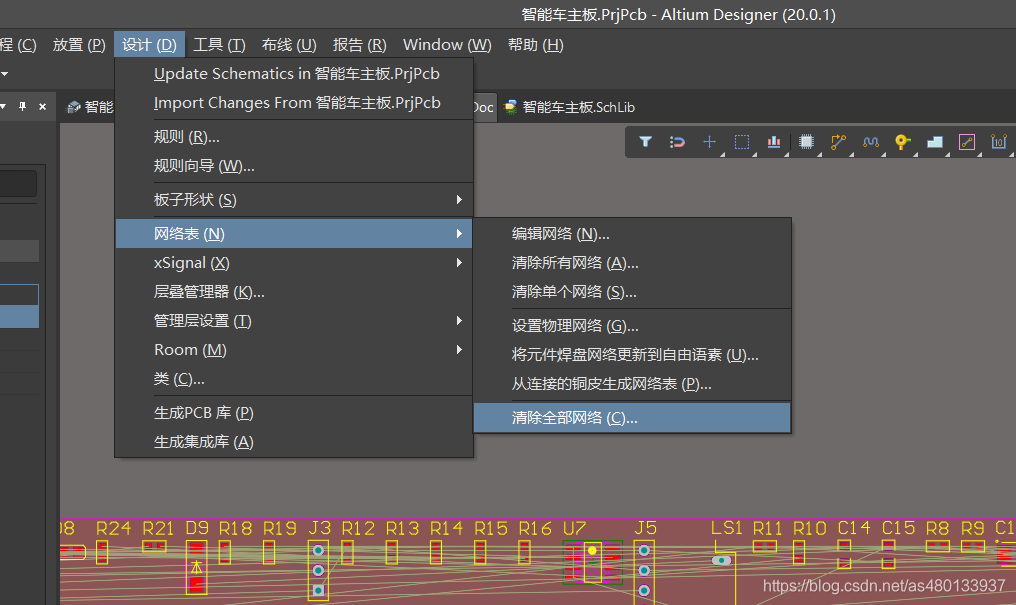

   或者： PCB，Design-Netlist-Clear All Nets…，删除所有的网络标号

   保存PCB。然后重新导入 就可以了

当然，只要上面的Unknown Pin 检查没有问题，那么一般是不会出现Failed to add class 添加类号失败的 因为类号添加失败，本质上还是 原理图引脚与PCB封装引脚出现问题，详细检查一下即可
