最近在使用AD的时候，编译原理图，出现下面三个问题，两个时错误，一个是警告，于是便上网查相关 解决 方式，发现网上都有相应解决方式，有的说的很好很明白，有的说的不是很理想，所以个人认为有必要重新说，补充说明，当然自己依旧会列出参考链接。
软件版本： Altium Designer19.0.4
编译原理图共工程，出现如下图所示错误，链接中说的其实已经非常明白了，就是，而引起的错误。正常情况，网络直接都是点对点，至少要两个起步的，但是现在只有一个出头，没有另一个端，自然会出现这个错误。

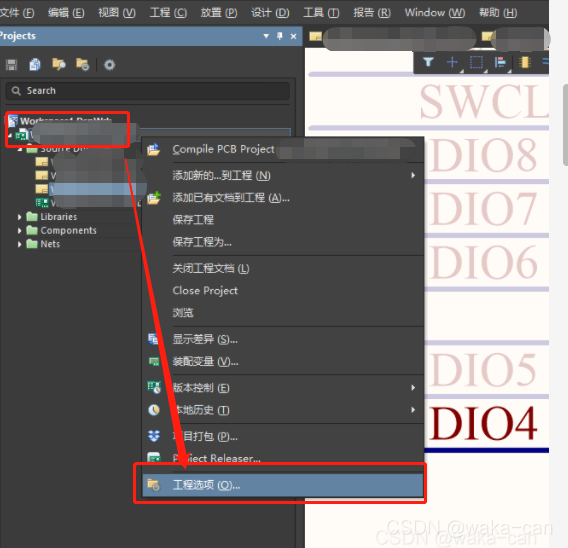

就是按照参考链接中，博主的方式。，如下图，在工程上 右键>>工程选项>>找到相应的错误标签提示

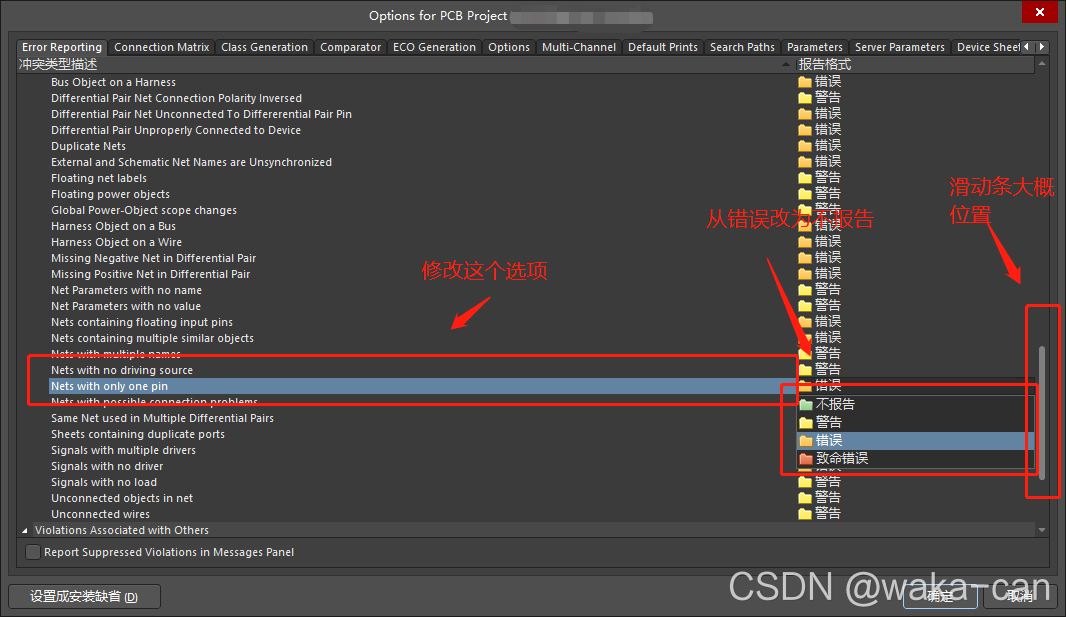

如下图找到这个选项，修改为不 报告
注意：参考链接中博士也说不是很多推荐这种方式，所以可以看看结解决方式2和解决方式3.
。

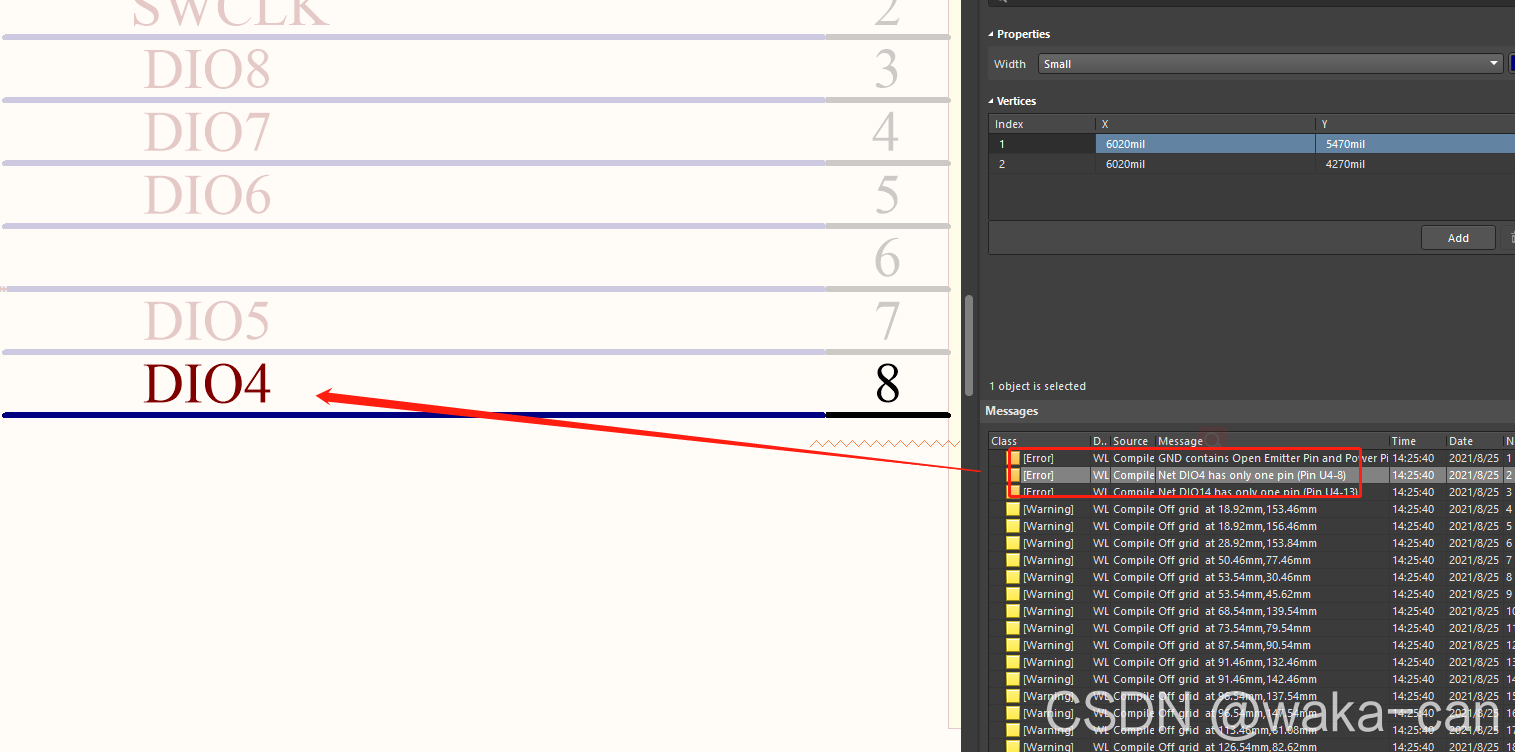

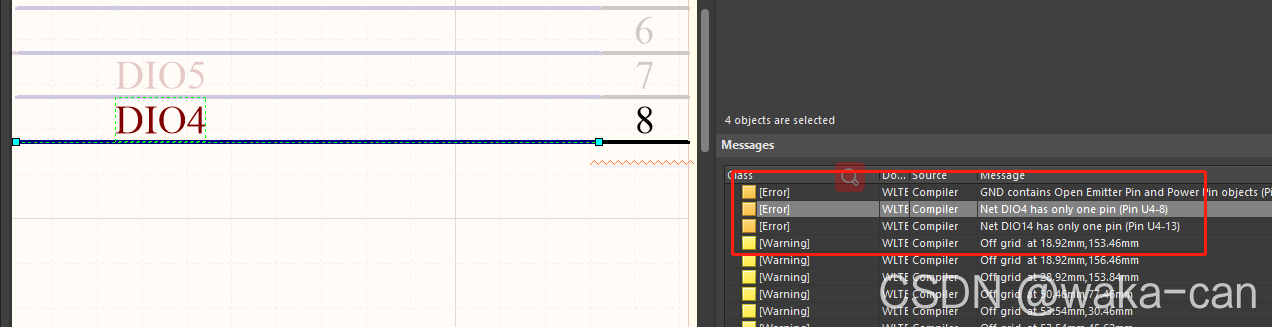

如下图所示是错误存在时
如下图，删除后，这个错误就没有了。

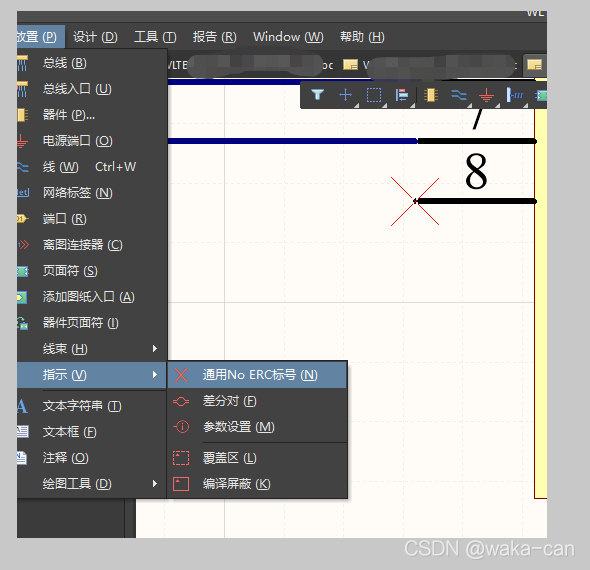

注意：有小伙伴可能奇怪那个“X”号哪来的，如下图，放置>>指示>>X通用No ERC标号（N）,就可以放置这个符号，这只是一个细节，不放也没有关系。
直接忽略。字面意义上的直接忽略，有时候客户也不知道是否链接东西，这种错误时暂时让它存在，后续可以添加东西，所以现在就这样放着。
https://blog.csdn.net/zhuohui307317684/article/details/90849768

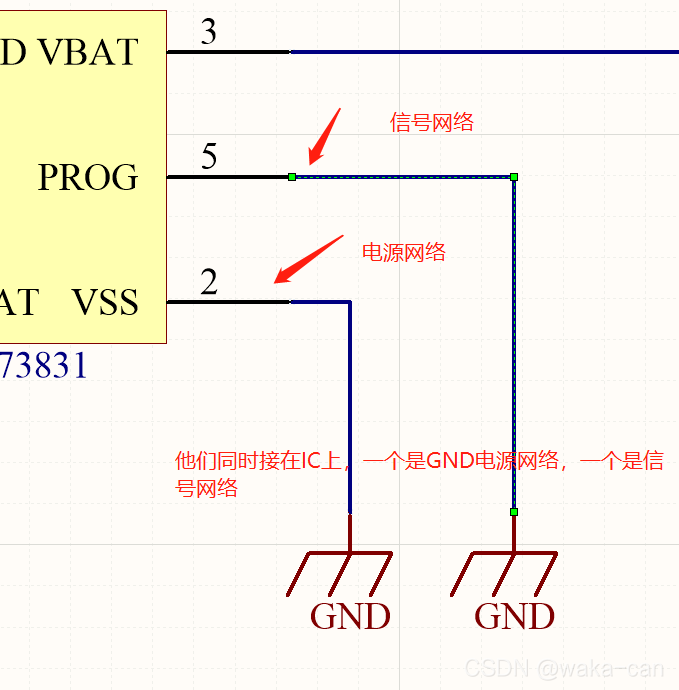

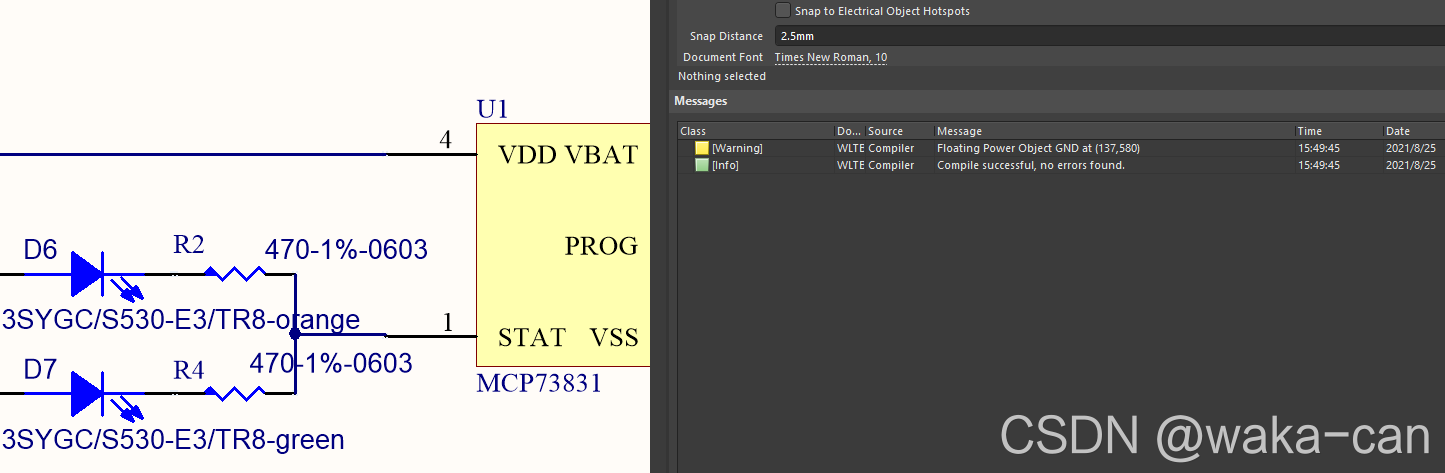

这个错误，个人认为链接 中文 章也说的足够明白了，已经说明，按照个人理解以及总结，简单说就是‘信号地’即接了电源网络，又接信号网络。

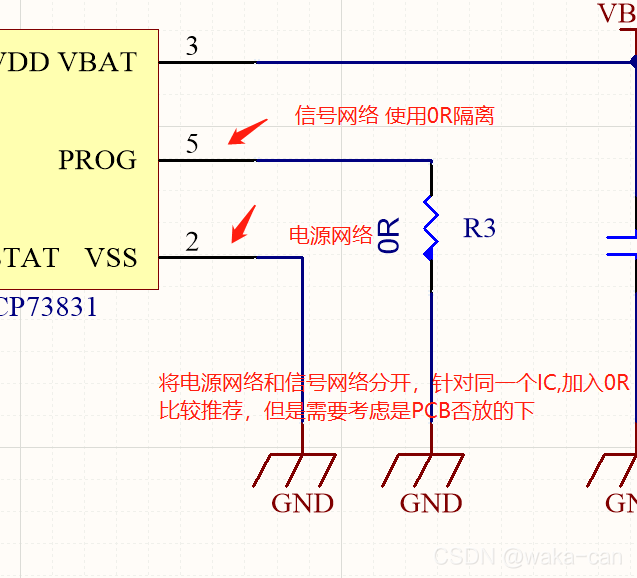

按照连接中博主的方式，，这种方式相当与隔离了电源网络和信号网络。
另外个人觉得参考链接中，对于0欧 电阻 总结挺好。
最后说一下0欧电阻的作用吧，作为一个电阻，其功能就是负载，为什么还会有0欧这种格格不入的异类呢（还比其他的贵！！）
第一：调试功能。有些地方不便于打孔，就用0欧电阻作为调试点，也可以在这个地方测量电流。
第二：跳线作用。同时，如果是可用可不用的跳线，这样设计更加美观，至少比拖着跟飞线强多了。
第三：保险丝作用。0欧电阻虽然标称值0，但是还是有很小的阻值，同时，不同厂家的0欧电阻都会有抗压参数，这就是 一个简易的保险丝。
第四：解决布线问题。有时候出现正反面同时占用，又无法打孔时，使用一个0欧电阻横跨可以有效解决问题。
第五：单点接地。此处仍和保险丝一个作用，用于将各个模块的接地端分开，避免一个模块崩溃，烧毁其他模块。
第六：高频信号中，充当电容电感。主要用于解决EMC问题。
第七：解决部分元件值缺失问题。有时候设计PCB时没有具体数值，可以先代替上。
第八：解决本次error的用途。解决芯片IO口不能直接接电源接地问题。
原文链接：https://blog.csdn.net/toyjis/article/details/105567531
很多时候，。 好处是，这样不用考虑增加0欧电阻占地问题，方便简单，缺点是，这其实本身是图意省事。
https://blog.csdn.net/toyjis/article/details/105567531

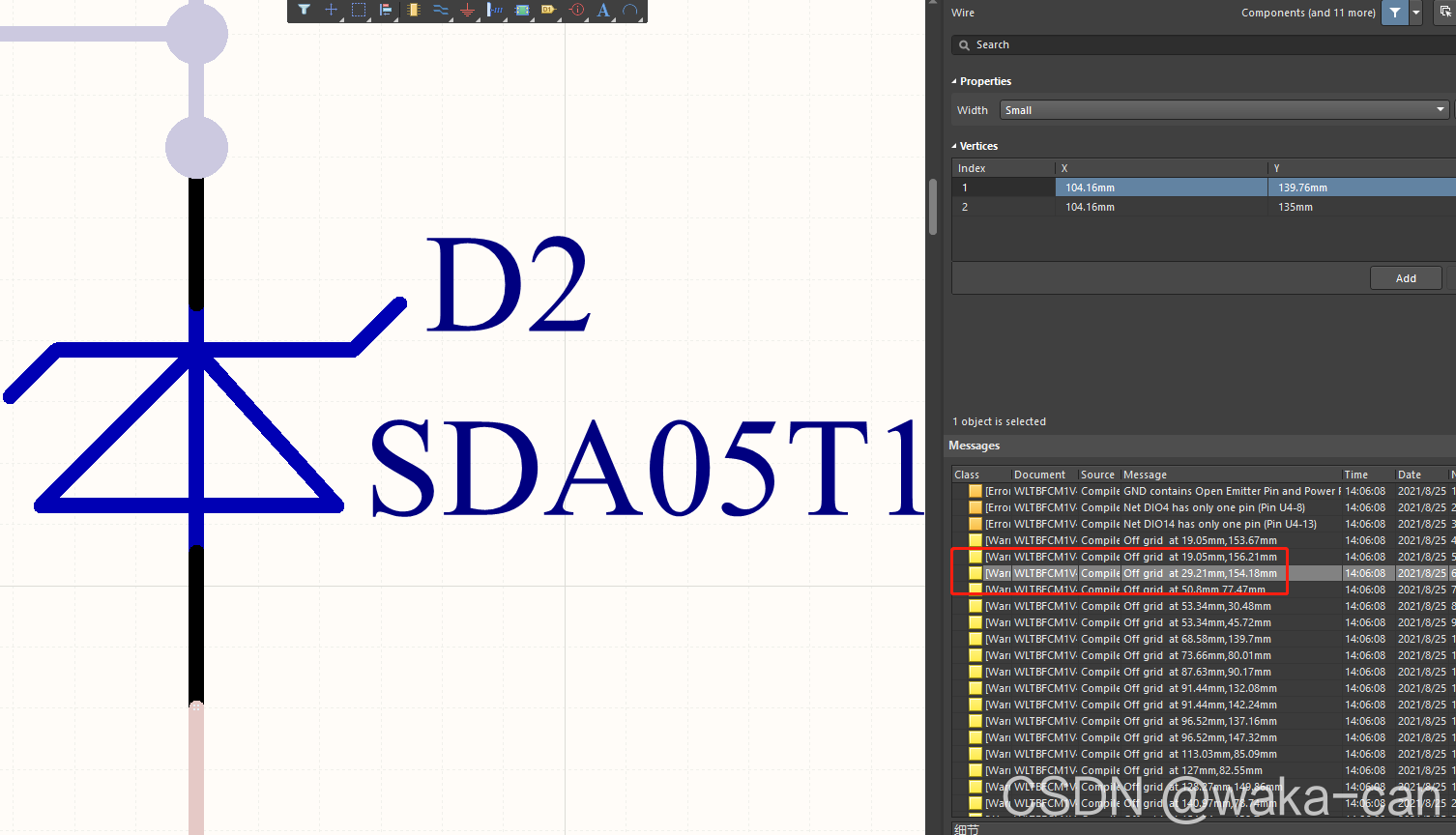

在调试是时候，只有”off grid at…“这个错误，而结果按照参考链接，不但没有解决问题，反而问题增多了。这个问题主要是由于栅格(grid)引起的。
另外，参考链接中博主只是模糊说了修改栅格方式，却没说明方式，这里补充说明调出栅格两种选项方式。

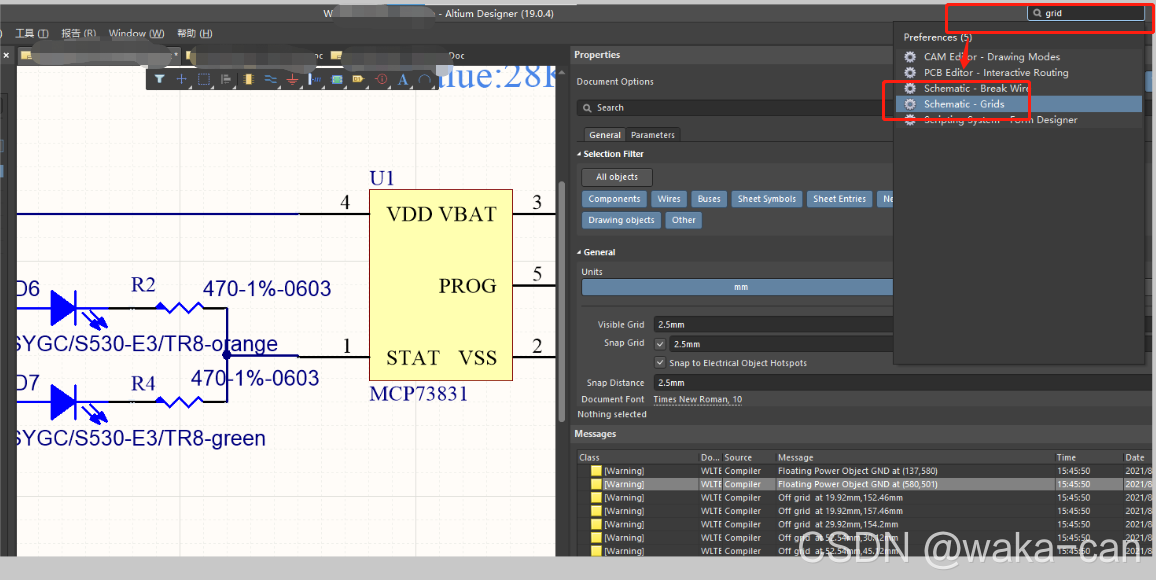

在搜索栏中，输入grid的就能找到。

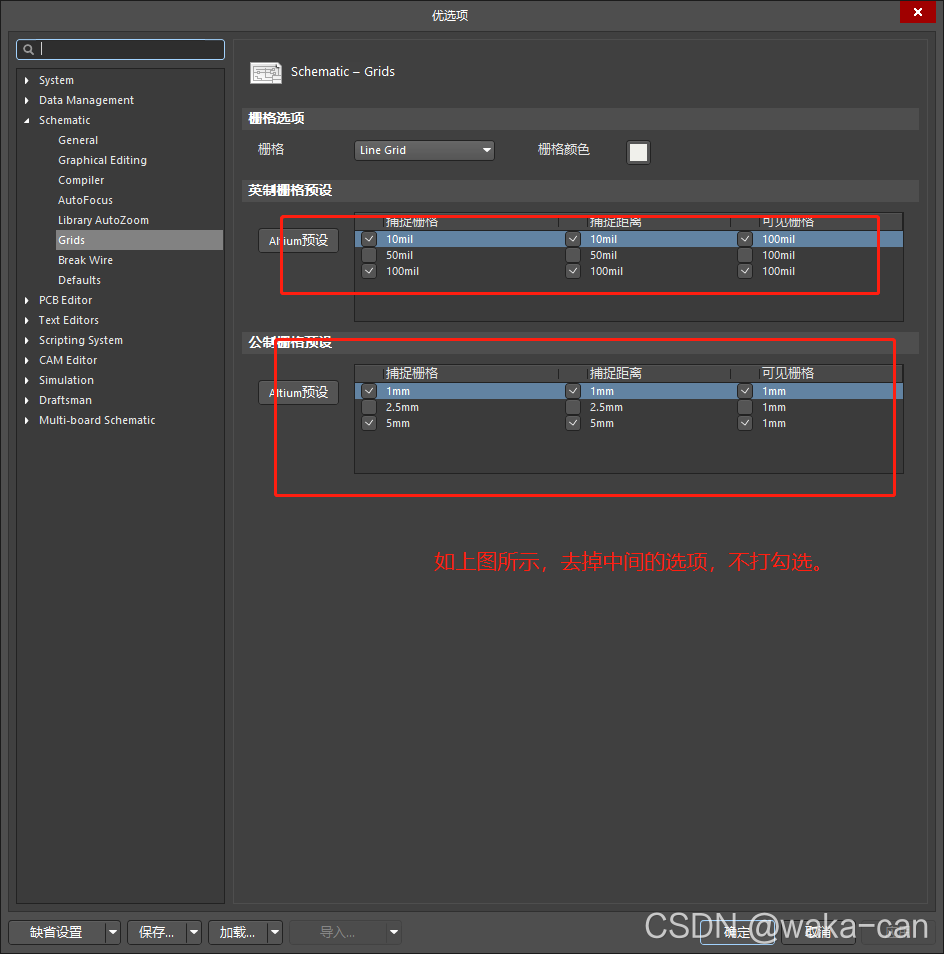

如下图，是点击后，进入的界面和博主一样的界面。

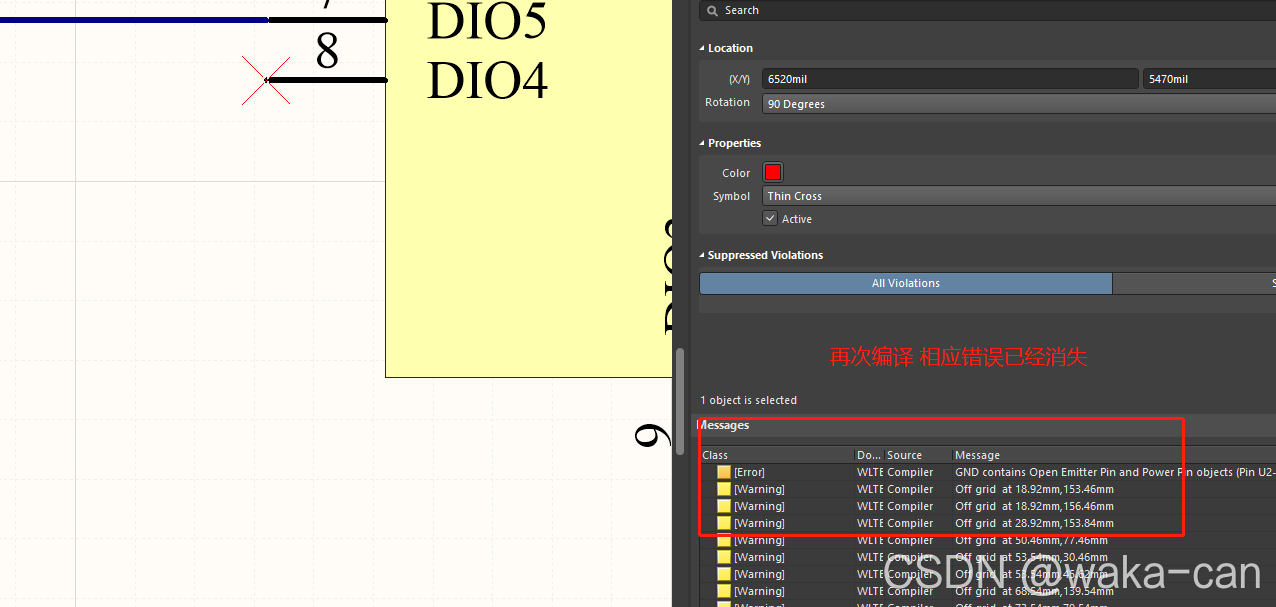

结果可以看到已经没有错误了

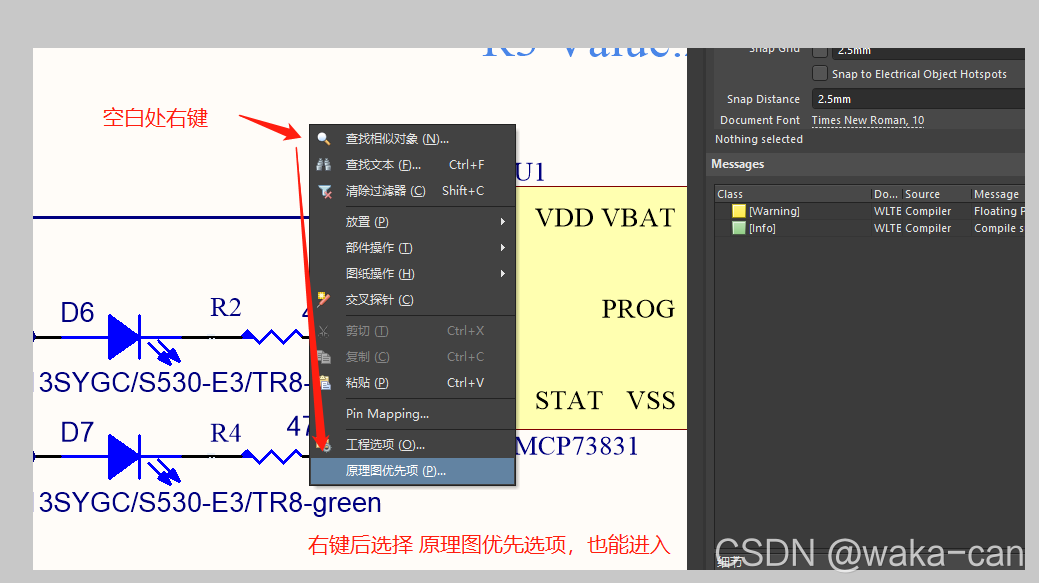

进入上述界面的另一种方式，因为软件版本关系，不太可能有搜索这个选项框，那么右键>>原理图优先选项
如下图，是点击后，进入的界面和博主一样的界面。
结果可以看到已经没有错误了
结果可以看到已经没有错误了
https://blog.csdn.net/weixin_42445727/article/details/85276584
