AD导出原理图库到Allegro：常见问题与解决

用Allegro工具链作为日常工作的主力，实在是一件非常困难的事情。不知道大家是怎么想的？

突然一下子从AD转过来，感觉都怀疑人生了，但是无奈以后吃口饭还必须要用到专业点的EDA工具。

不知道有没有人跟我一样，把整个AD的符号库一股脑的导入到了Orcad里面，

可不，我这就遇到了一些问题。现在记录下来方便更多的人。

首先导出方法我就不多说了，就在AD的原理图库编辑模式下，选择export到Orcad CIS，很简单几步操作就可以。

乍一看，好像都挺正常，很高兴，不用一个一个画了。

但是问题才刚刚开始。首先碰到的第一个巨大问题就是对其。

图中十分清晰的看到pin没有跟网格snap，有同学肯定会说哎呀这个是什么大问题，打开pointer snap to gird不就行了么。

没错，是有这种解决方法，但是不是所有时候都管用。比如AD导出的库，完全就snap不上好不好？

这个问题要从新手画图不规范开始说起。

就不说那些大一学弟，就算是大三大四的学长，看的都是什么垃圾玩意儿教程，乱讲一气，导致误导学生画图画的乱七八糟，pin也不跟网格对其，不对其就算了，还改snap间距，导致各种混乱，原理图画的一塌糊涂。

这种不规范的操作，轻则遭人嫌弃，重则直接影响工作。

所以画图的时候一定要规范。规范没有捷径，唯有看别人怎么画以及练习。

喷了这么多，现在来讲解决方案。

首先看报错。

在尝试修改未对其的pin之后，保存symble提示

ERROR(ORDBDLL-1112): Invalid rectangle. Redraw from top-left to bottom-right.

顾名思义，就是告诉你这个矩形创建的有问题。具体原因其实出在AD创建矩形的时候，是以左下角为原点，右上角为终点创建的，和Allegro的不符，所以会报这个错误。

它不会告诉你是哪个矩形，所以你需要检查替换所有的矩形。

解决方法也很简单，删掉这个矩形，重新拉一个就好。

修复所有的矩形之后再保存，一切正常。

第二种错误：There are duplicate pin names in the package.

这个是AD用户的一种常见错误，原因是AD允许重复pin name，但是allegro不允许，其实这是个warning，不影响保存文件，但是你之后的每一步直到你输出网表 都是会报错的，强迫症可以考虑修改下。

第三种：pin拖都拖不动。

不知道大家有没有遇到过，眼看明明可以吸附到网格，但是它就是要差那么个1mil，就是吸附不上去，搞得人非常恼火。

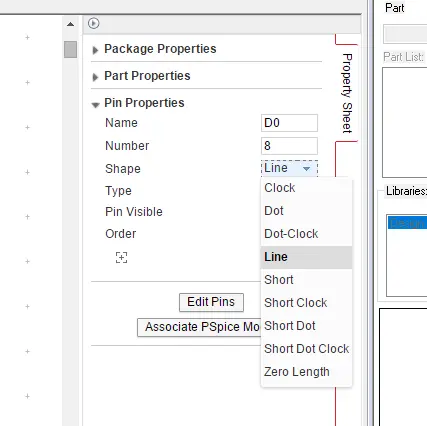

这种情况稍微麻烦点，Ctrl+X剪切掉再粘贴就好了，pin的类型会重新变成line

手动修改成short就看的舒服些了。

不过这种错误并不多，再怎么也比重头开始创建一个库方便吧。

以上就是三种比较常见的问题，网上找了一圈也没找到很合适的解答，故写一篇文探讨。

Orcad功能非常多非常灵活非常复杂，如果说AD是基础题，那Orcad Allegro绝对就是提高篇，竞赛题了，这两天跟Allegro硬磕，搞得整个人都很暴躁。等回学校了，还要去建一个物料系统，画个板子还要精通数据库什么的。

以上。
