Allegro中网络到网络间距设置（NET间距规则）

ALLEGRO中设置 NET 到NET之间的间距规则

先看看设置好后的效果，其实就是设置setup——>>constrains——>>spacing——>>net class-class里面的规则。

操作步骤如下：

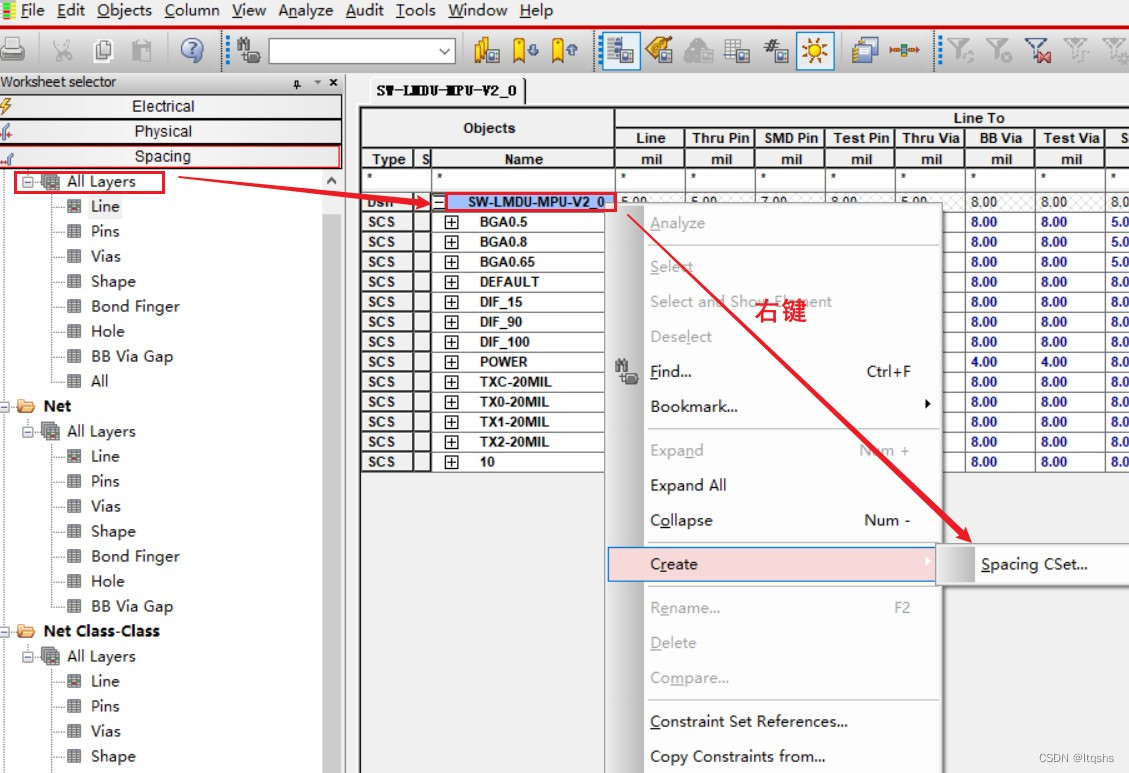

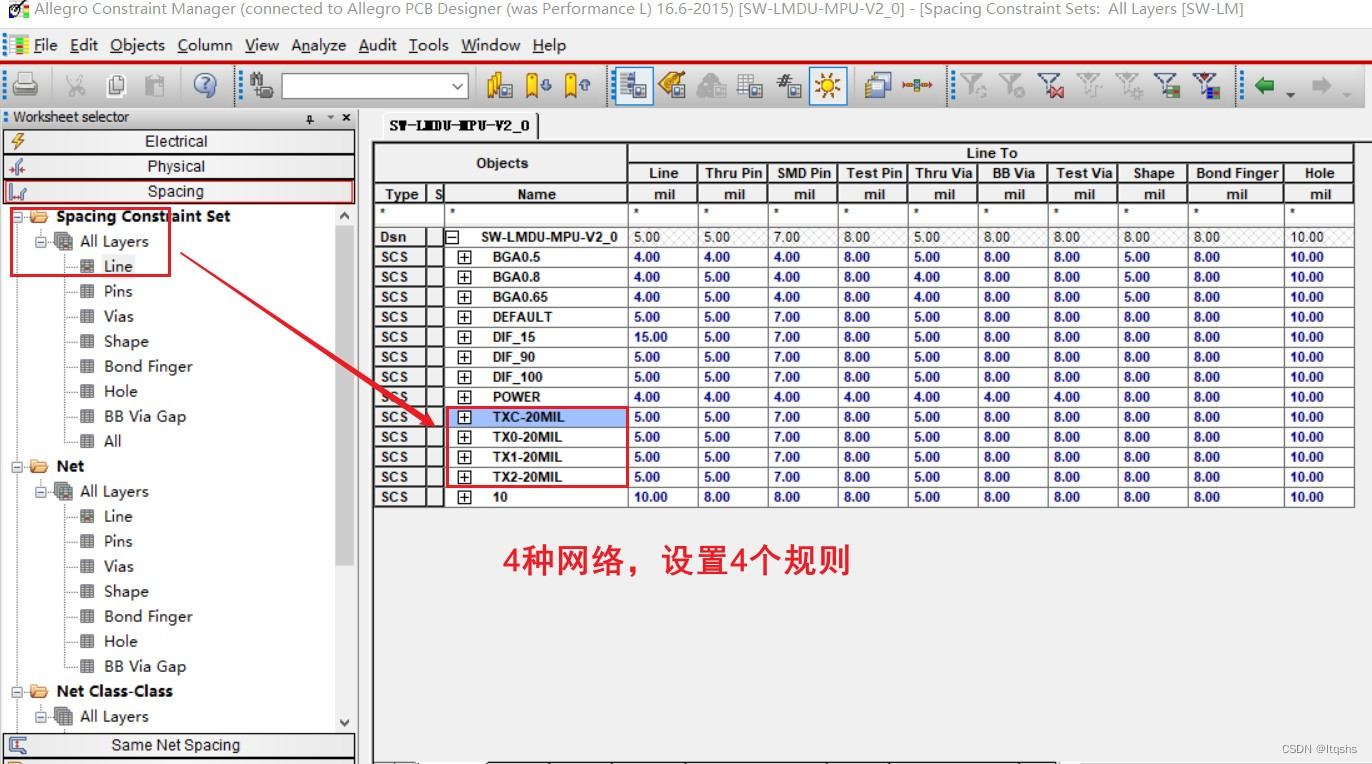

   1，先在间距规则中建4个间距CSET：TXC-20MIL、TX0-20MIL、TX1-20MIL、TX2-20MIL。

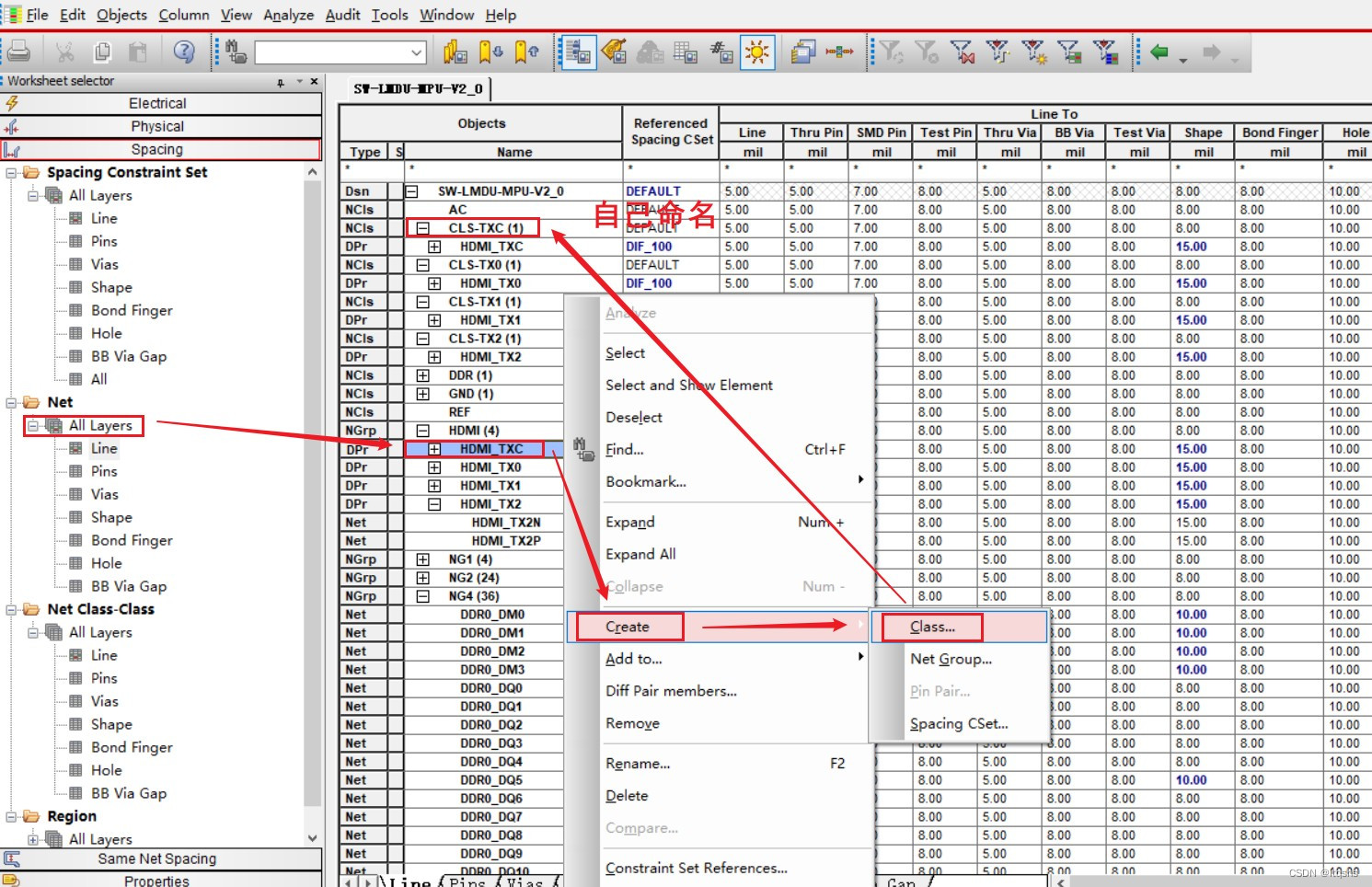

2.把网络HDMI_TXC、HDMI_TX0、HDMI_TX1、HDMI_TX2，设置成NET-CLASS。我设置的这些网络是差分对，单端网络也是同样的方法。

   我例子里设的NET-CLASS名设的CLS-TXC、CLS-TX0、CLS-TX1、CLS-TX2名了（因为只用到NET-CLASS）。名字大家自己取。

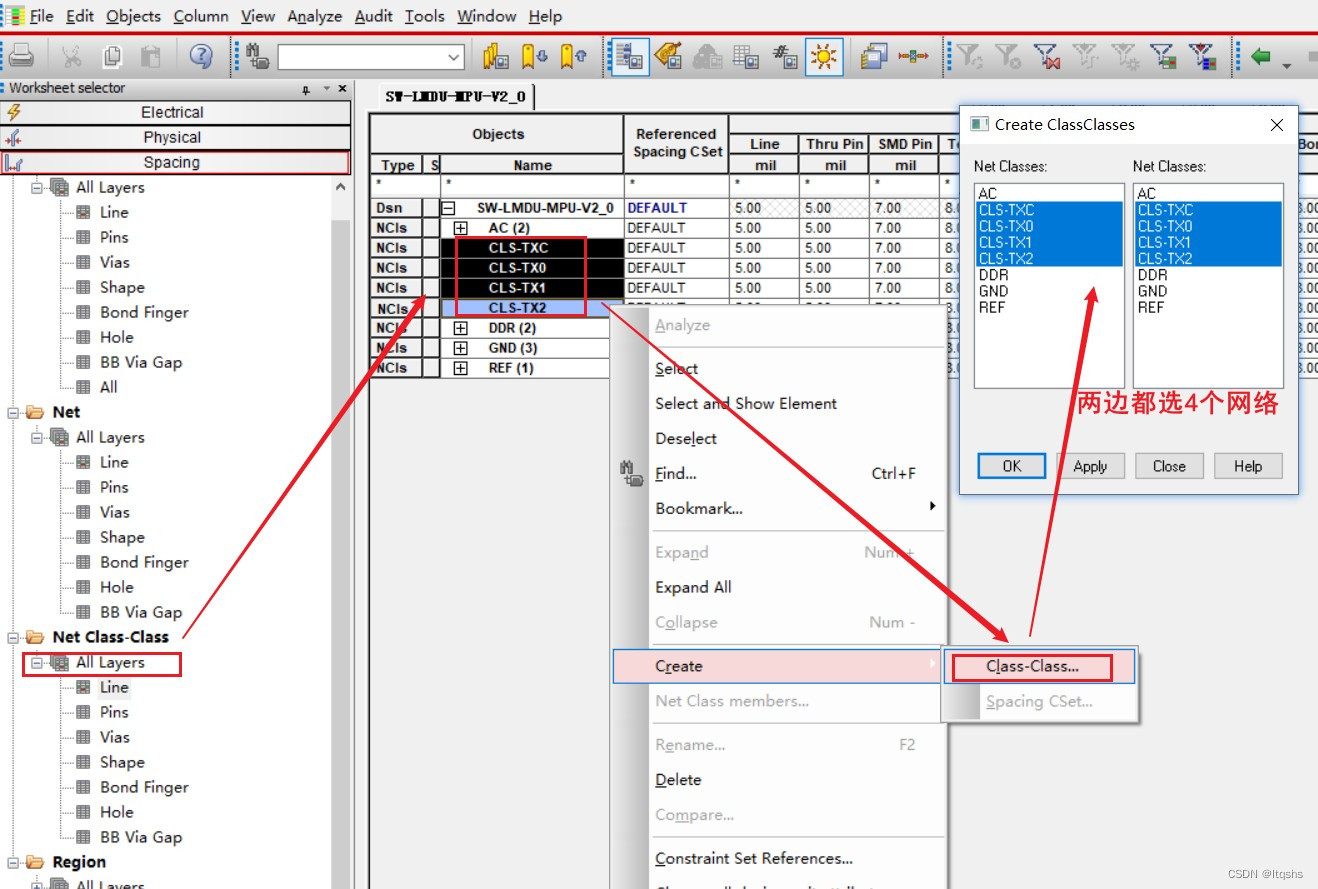

   ３.在NET CLASS-CLASS中选中你想要CLASS（比如说我想要设HDMI_TXC与其它3个网络的值，那么你就选HDMI_TXC）右键创建一个NET　CLASS-CLASS。我们这次是全选，4组网络和其他网络都设置间距。

点击 应用 就是和第一张图一样了。

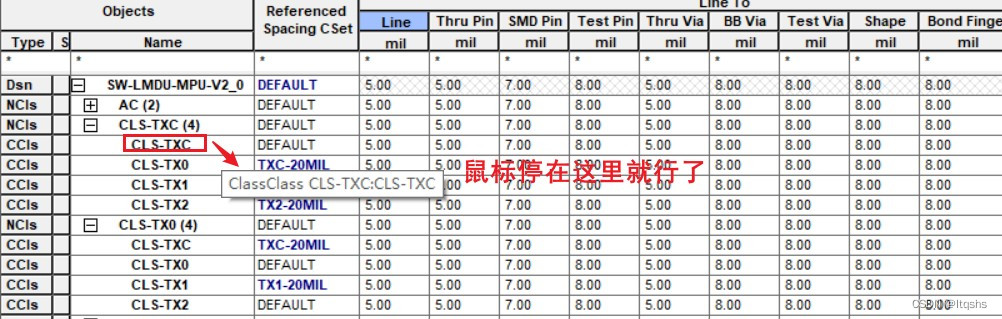

４.添加间距进去。我先解释下图中的几个名字是什么意思。CLS-TXC（4）就是说这个NET　CLASS里有三组NET　CLASS-CLASS，意思是说CLS-TXC（4）这个NET　CLASS可以分别对网络HDMI_TXC、HDMI_TX0、HDMI_TX1、HDMI_TX2设规则（当鼠标停在这几个上面时会有提示的，如下图：ClassClass CLS-TXC：CLS-TXC字样）。同理CLS-TX0（4）都一样的。

   CLS-TXC、CLS-TX0、CLS-TX1、CLS-TX2就是我们设置的NET CLASS。

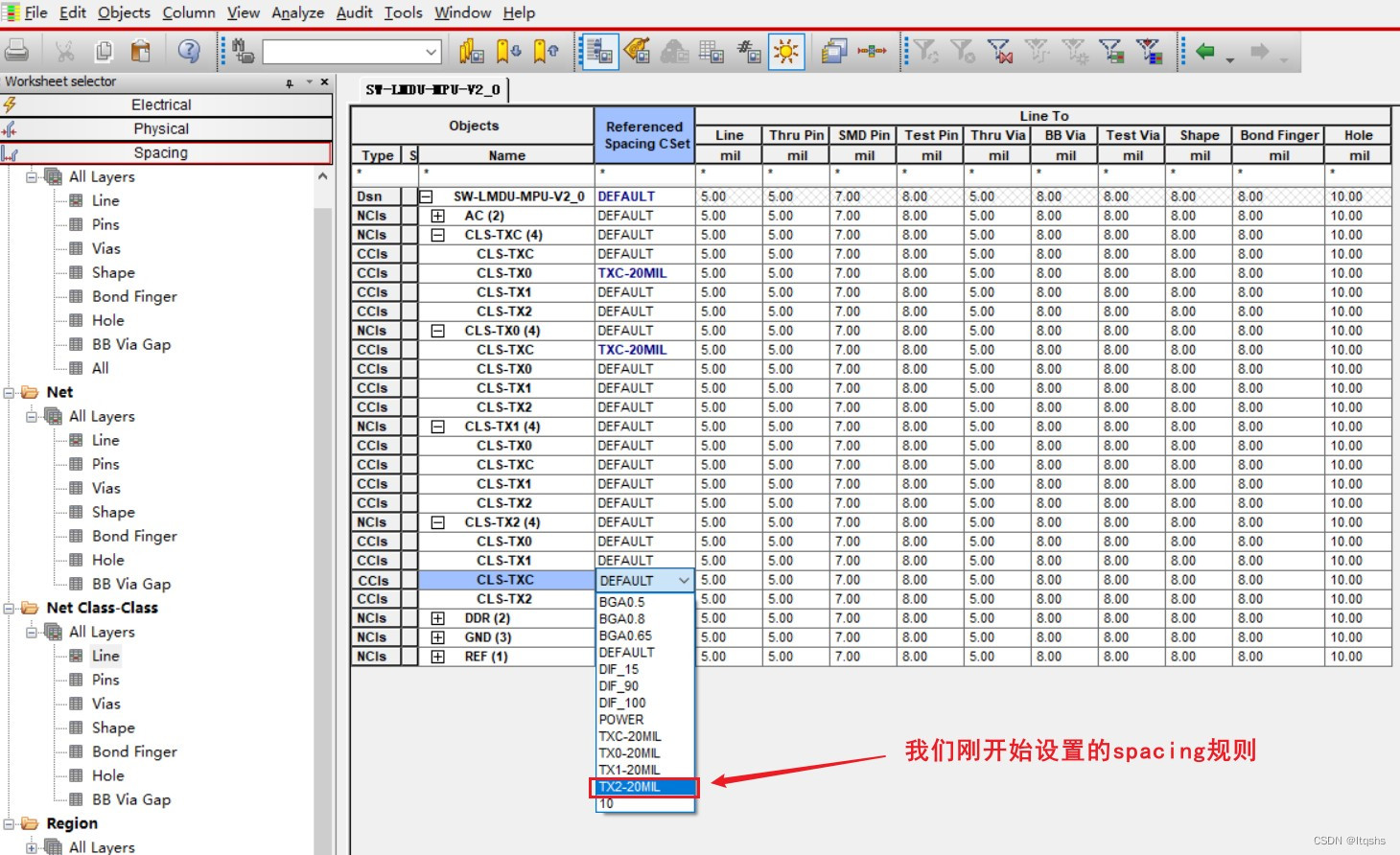

５，正式添加间距了，先看CLS-TXC(4)下面的CLS-TX0，就是网络 类  CLS-TXC与CLS-TX0的间距。我们在spacing Cset里分别把刚才说的那个规则加进去。


   最后成了
