Cadence Allegro网络及网络类颜色管理

Cadence Allegro 网络及网络类的颜色设置管理

在PCB设计的时候，常常为了设计方便，会对某些特殊的网络或者某一网络类进行颜色的分配，具体步骤如下：

1）给某一单独的网络进行颜色的分配

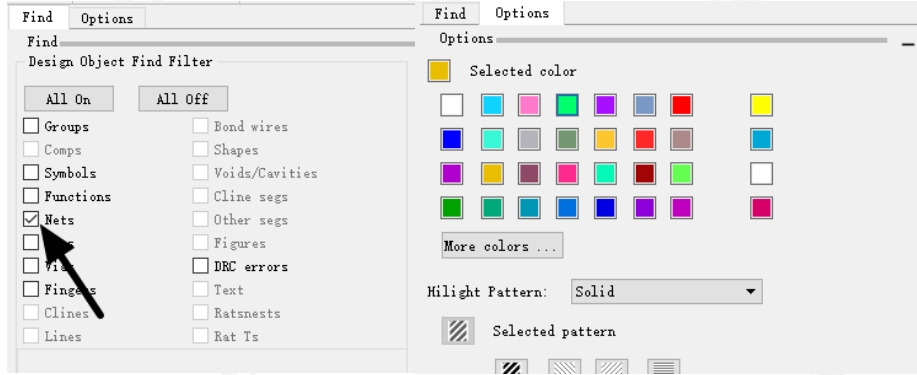

执行菜单命令Display-Assign Color，在Find面板上勾选网络，在Options面板中选择分配的颜色，如图1所示，然后鼠标左键点击一下分配颜色的网络，操作就完成了

图1  Assign Color命令设置

2）给某一类网络进行颜色分配

① 先执行菜单命令Display-Assign Color，在Options面板中选择好所需要分配的颜色；

② 执行菜单命令Setup-Constraints-Constraint Manager，进入到规则管理器；

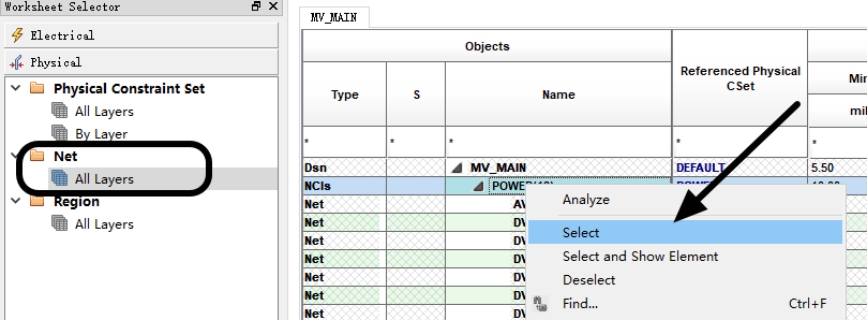

③  在Physical中选择一个网络类单击右键，执行Select选项即可，该网络类的颜色分配就完成了，如图2所示

图2 网络类的颜色分配示意图
