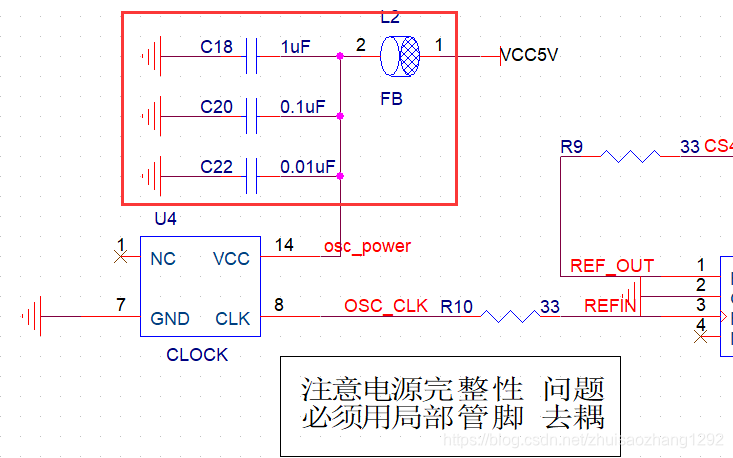

1： 时钟 电路PCB布局时，较小值的去耦电容应尽量靠近去耦 引脚
2：时钟 电路 、总线、RAM电路尽量远离模拟器件； 开关电源 与运放也得离得远
3：电容值越小越靠近芯片
电路板约束设置

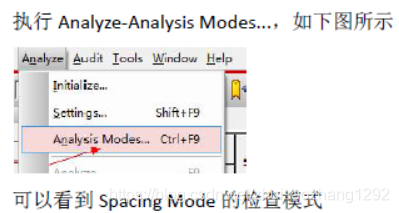

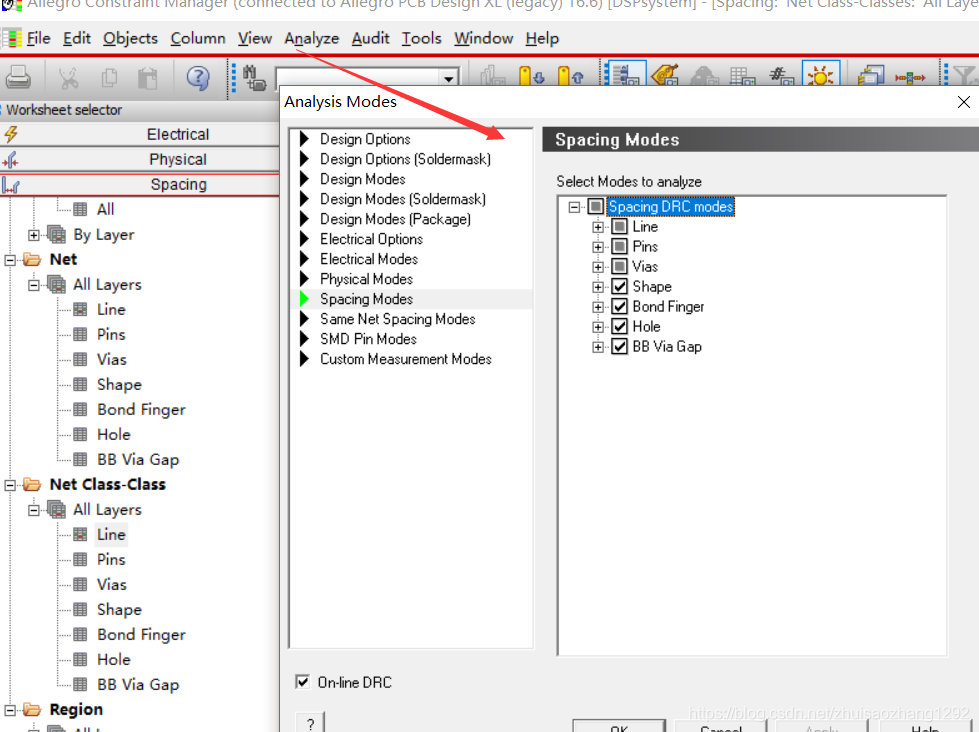

1： 开启 实时DRC检查
在setup -> on-line DRC 中设置
2：设置线间距

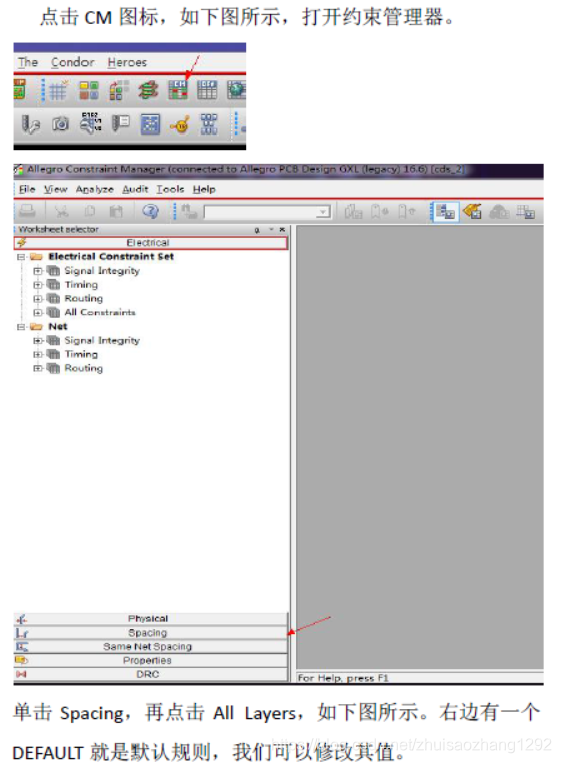

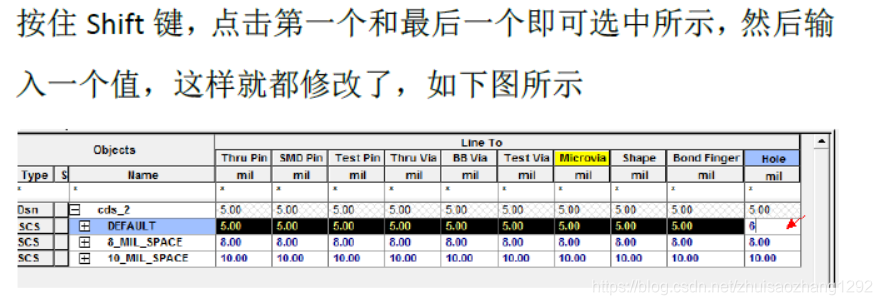

1）默认线间距

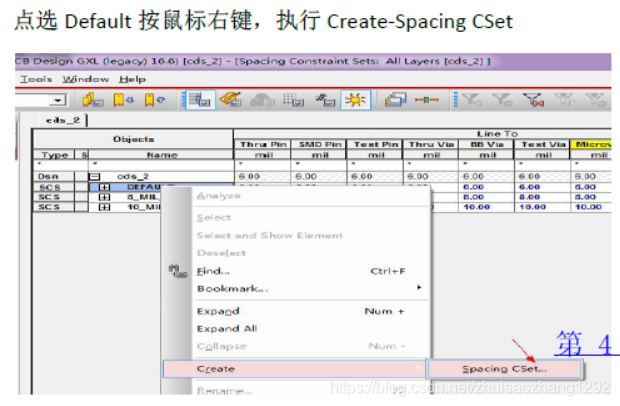

2）特殊线间距

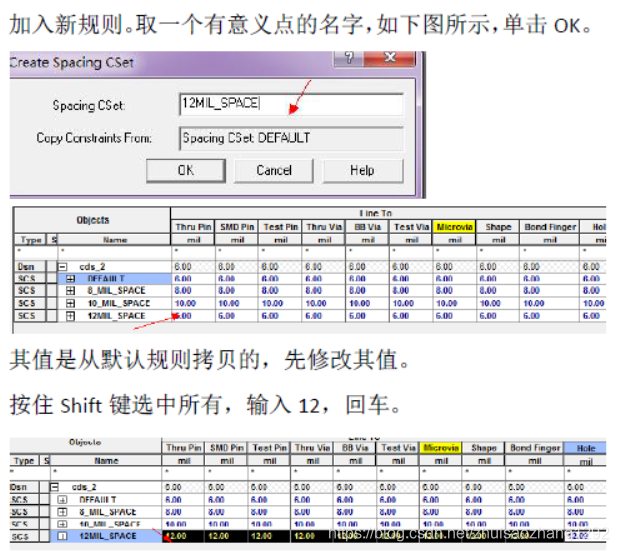

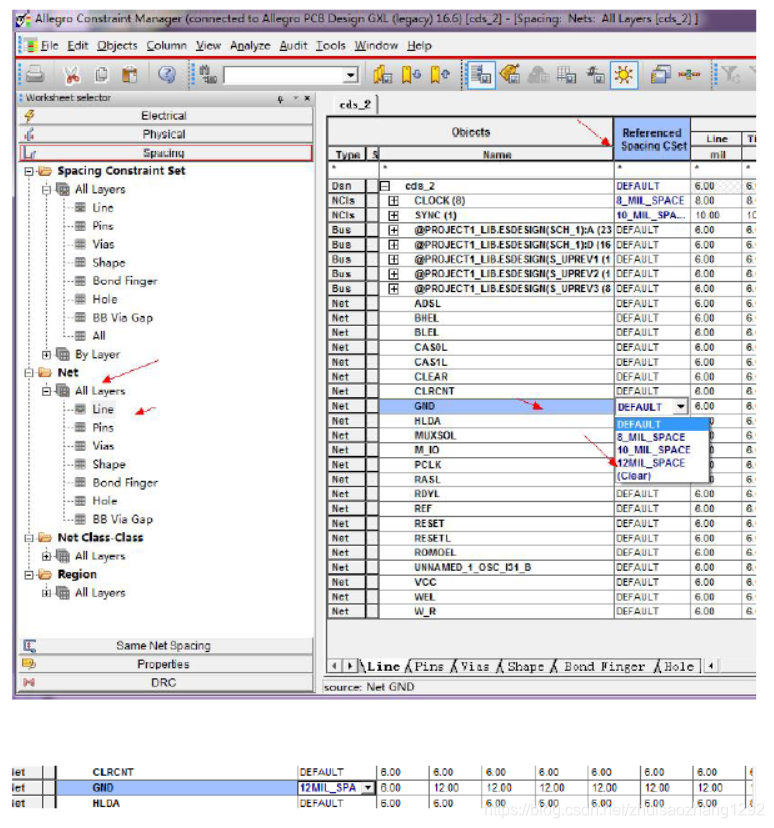

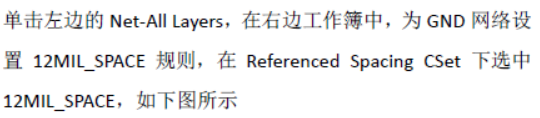

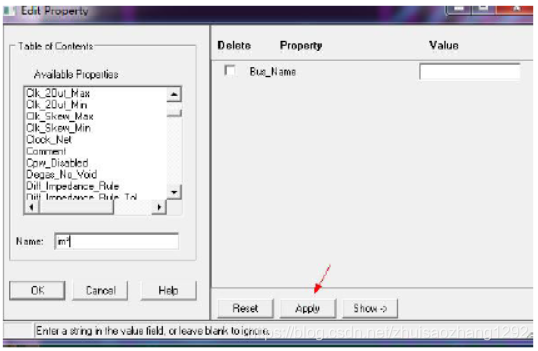

为需要设置的网络分配规则（12MIL_SPACE）

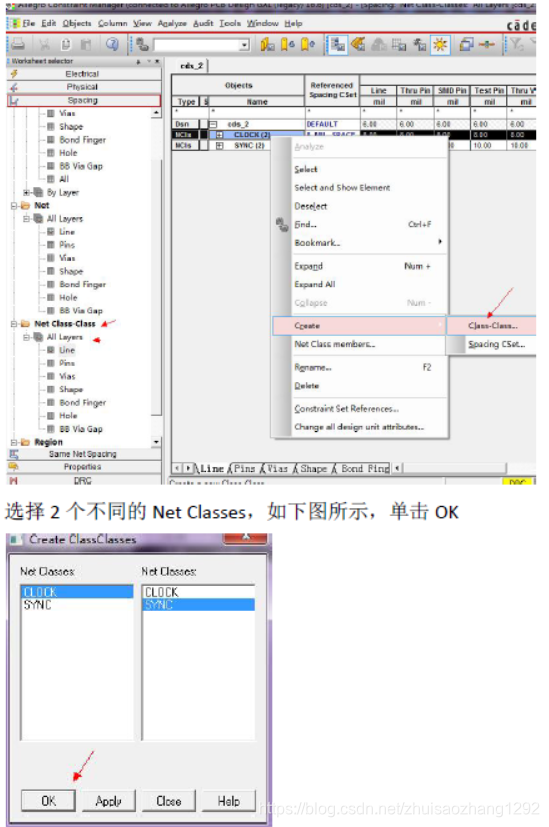

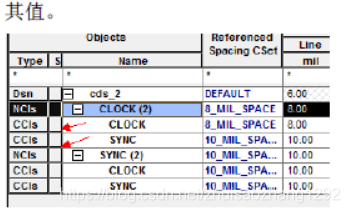

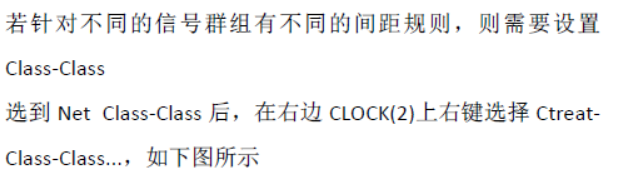

3）：设置class-class规则（暂时没测试过，得先创建class）

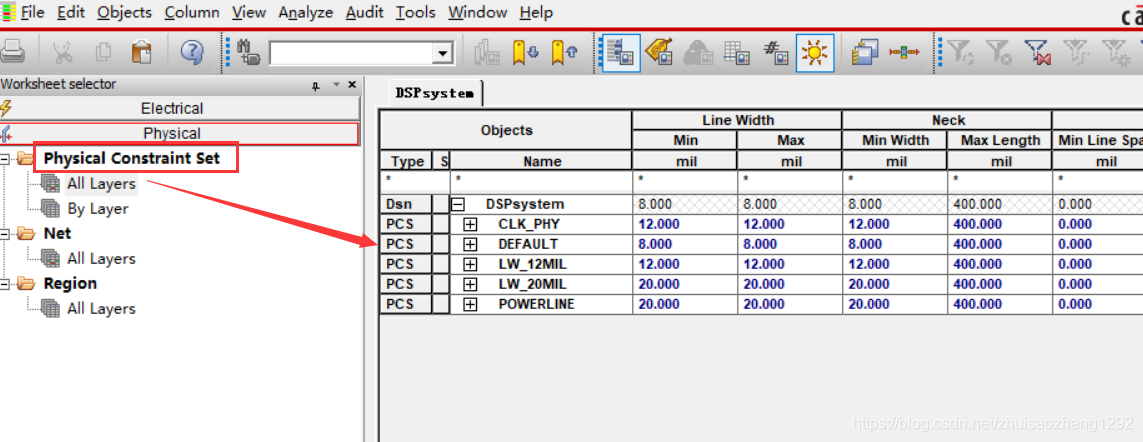

3：设置线宽

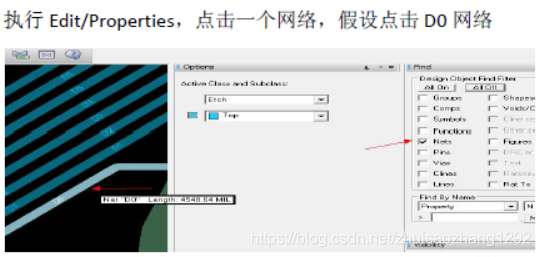

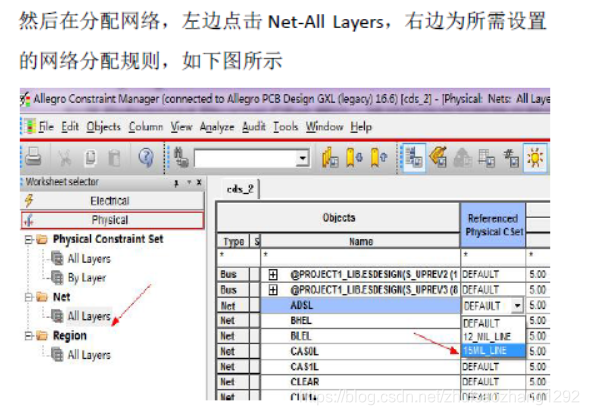

2）给某一网络设置线宽

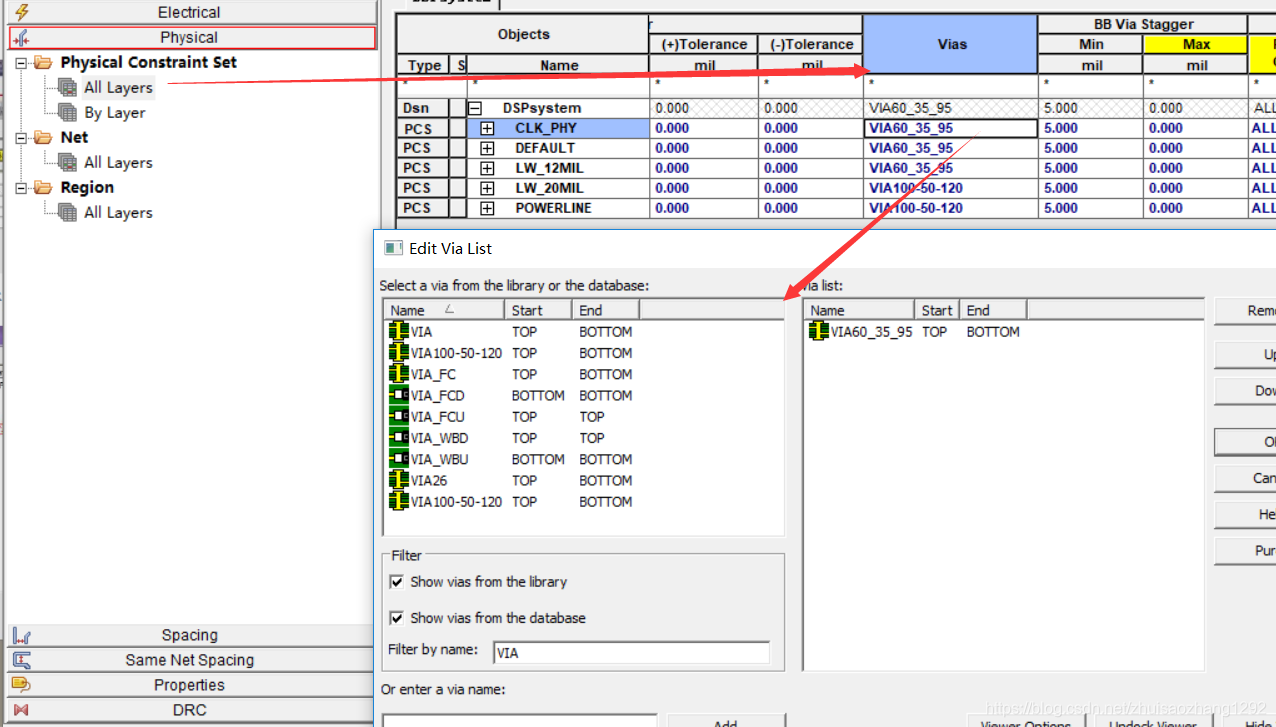

4：设置过孔
可以根据不同的线宽设置不同 类 型的过孔

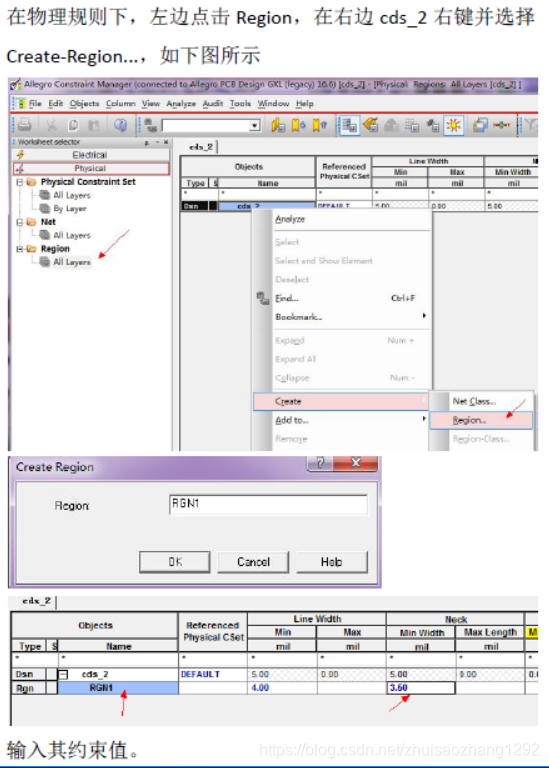

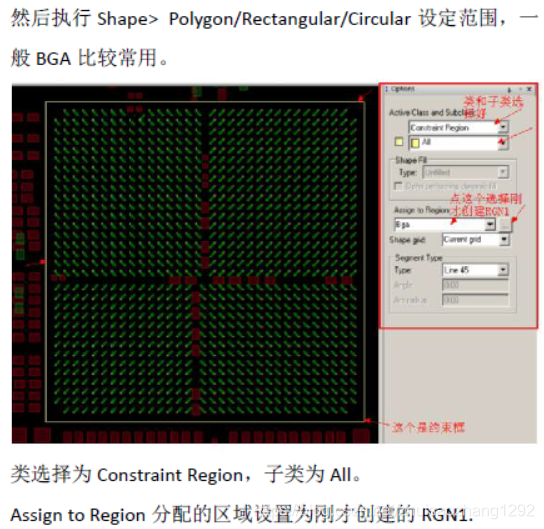

5：区域约束规则设置

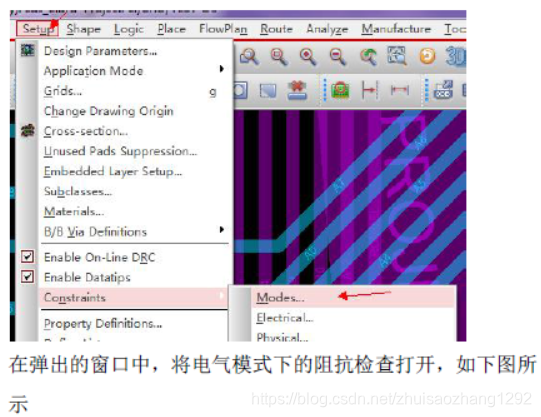

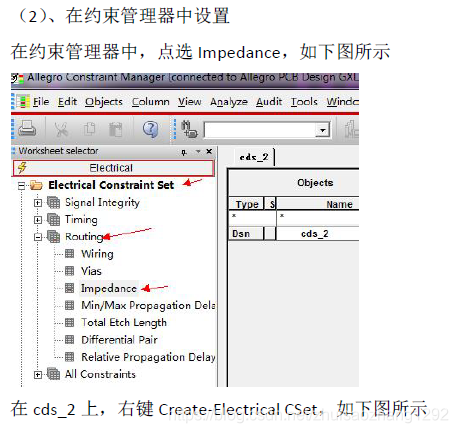

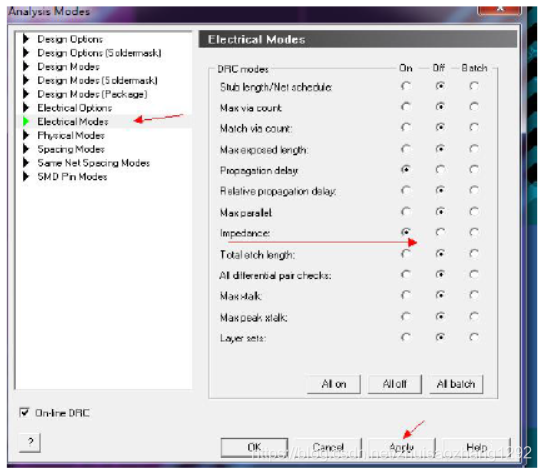

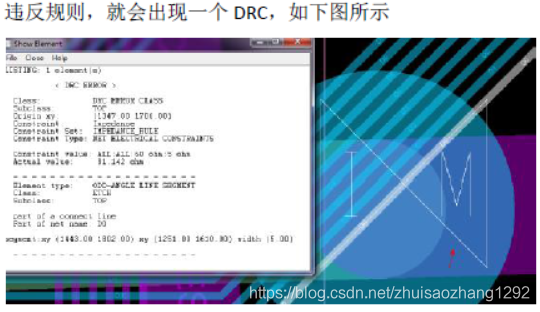

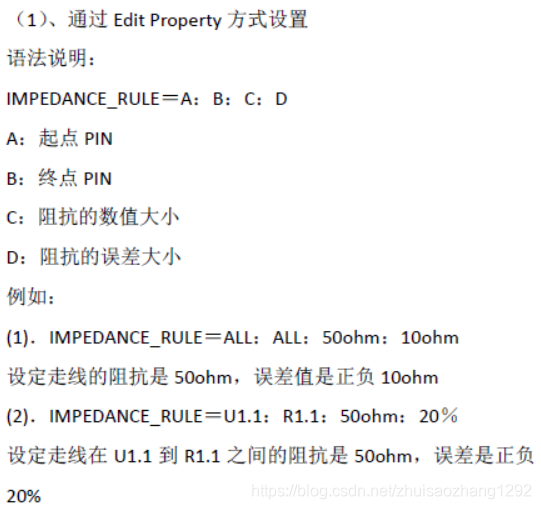

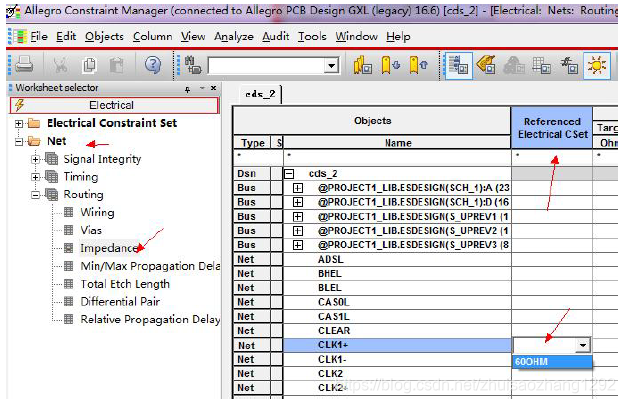

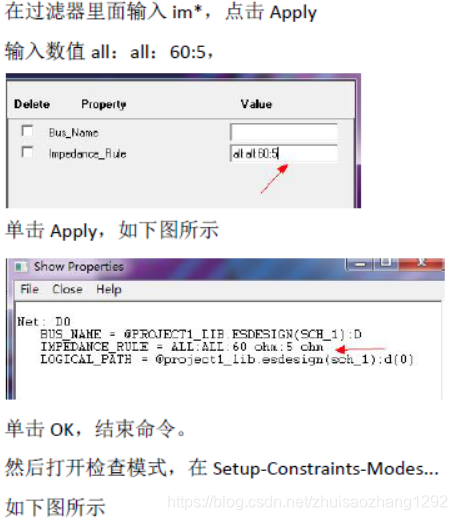

6：设置阻抗
