Allegro简单PCB示例

立题简介：

内容：简单介绍Allegro绘制的 PCB工程 ；

来源：实际使用得出；

作用：对Allegro绘制PCB进行初步展示；

PCB环境：PCadence 16.6；

立题详解：

对绘制PCB板而言，当前主要有3种：“AD”、“” PADS “、“Cadence”；

对比3者之间的使用，就目前而言，“Allegro绘制PCB”而言，其入门较难，但其“文件备份最少”、“工程规则检查最严格”、“PCB设置更完善”；

在使用其绘制“1000个元件以上的PCB板”时，“Allegro”仍可“流畅运行”，“PADS”也可流畅运行，但“DXP”出现“严重卡顿”，尤其是在“多次编辑后”，其“工程目录下”的“history文件夹”会“极具增大”，严重时其可达到“5G以上”，且“卡顿严重”；

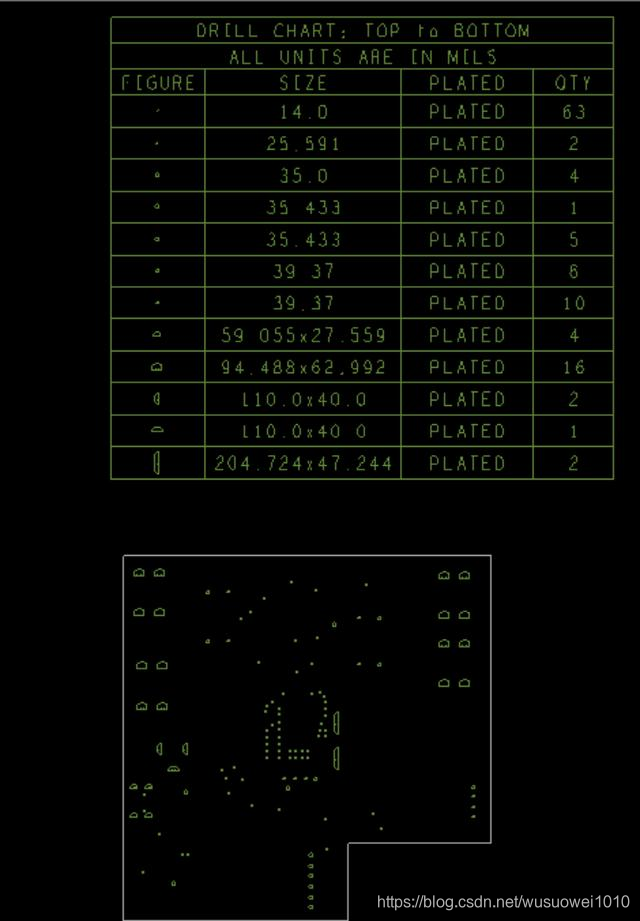

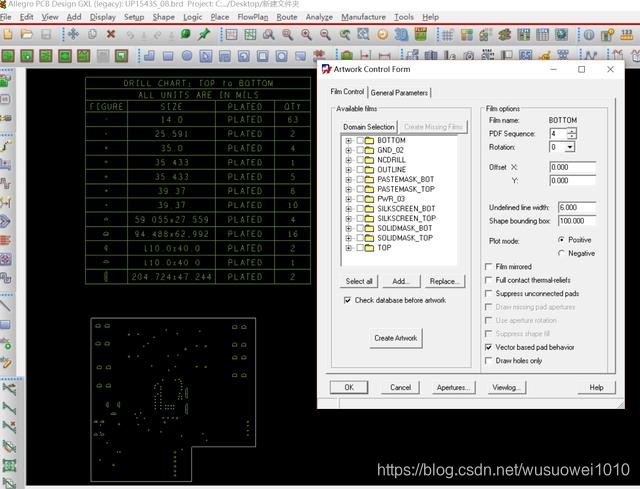

“Cadence”在后期PCB优化”，主要有以下2部分：“添加泪滴”、“添加敷铜”，最后外发制板时必须发布“ Gerber文件 ”，目前接触的“PCB板厂”大多不直接支持“Cadence文件”，而使用“Gerer文件”，其可“减少PCB制板的中间环节”，即使“外发文件”为“PCB源文件”，厂商也会“转为GERBER文件”后再进行“PCB制作”，铜丝“Gerber文件”对“源文件的保密性更好”；出具“GERBER文件”实例如下：

   从UI角度而言，“Cadence”文件的“美观性”与“DXP”相比，并不具有优势，但其在“绘制大规模PCB板”时，其流畅性远超“DXP”；无论何时，“软件”只是工具，必须根据“不同需求选择不同软件”，毕竟“每个软件都有其侧重点”，“兼顾所有的软件，也失去了其自身的优势”；
