【Allegro 17.4软件操作保姆级教程二】布局前准备

       由于allegro 17.2软件出了故障，干脆新安装了17.4版本，后续的教程截图都用17.4的，操作逻辑是差不多的。

1生成和导入网表

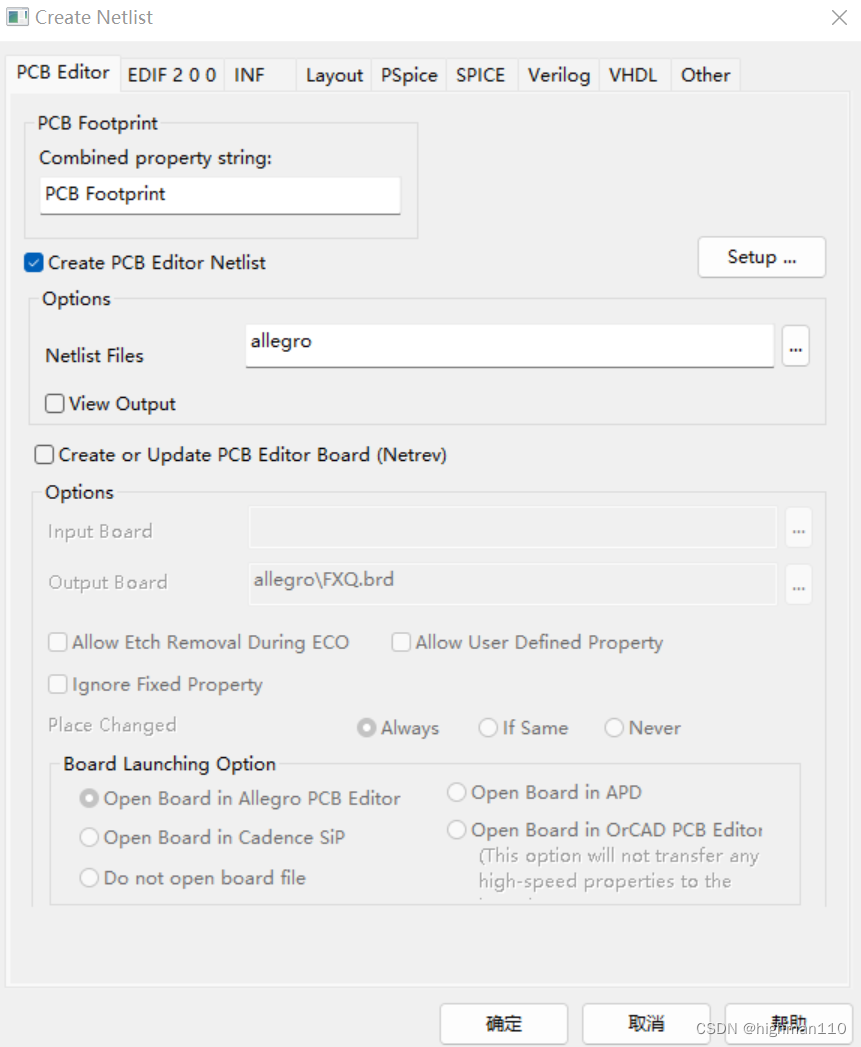

       1、原理图绘制完成，导出网表，在orcad capture中，选中原理图dsn文件，tools-create netlist，选择PCB editor  类型的网表，其他的不用修改，软件会自动在原理图dsn目录下创建一个allegro文件夹存放网表，点击确定，生成网表。

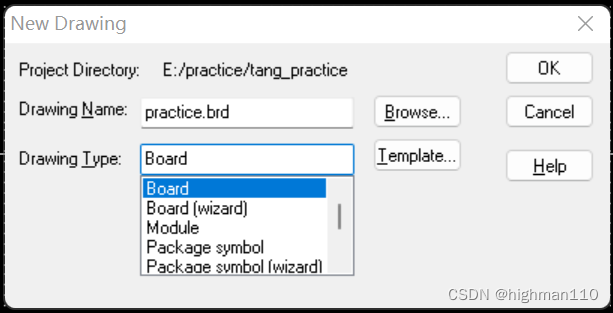

      2、打开allegro PCB designer软件，新建一个 PCB设计  文件，file-new，drawing type为board，选择好文件位置和命名后点击OK。

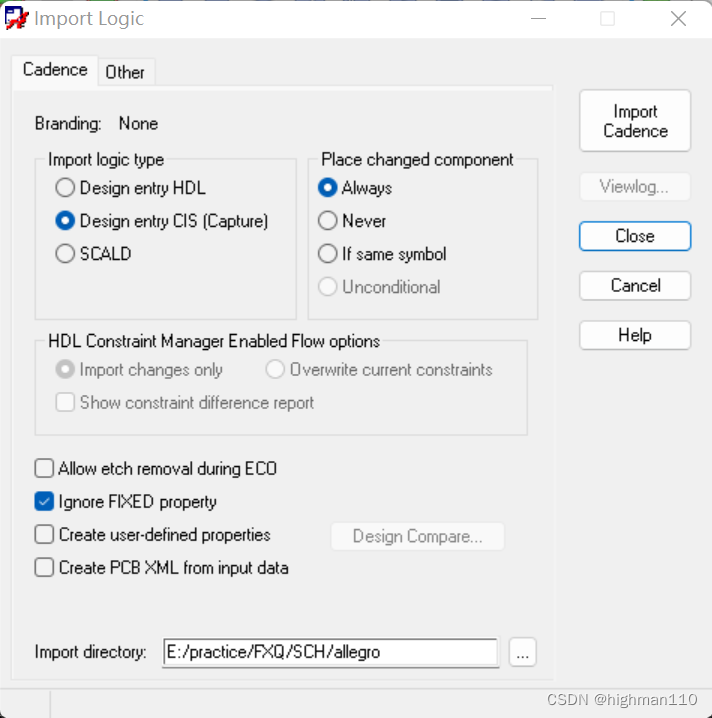

       3、导入网表。Import-netlist（有的版本叫logic），出现如下界面，勾选如下的design entry CIS（capture），表示网表是capture这个工具生成的，place changed component中选择always，表示永远更新新器件，勾选ignore fixed properties，表示忽略掉固定属性，如果某网络在PCB中设置了fix属性，但是网表更新后这个网络有变化，这时导新网表会出错，所以勾选忽略固定属性，一切修改以网表的输入为准。然后点击import cadence  。导入后注意观察是否有error需要解决。注意如果封装库里的封装是用高版本软件制作的，此时导入网表也会提示封装找不到的告警。

2添加板框

       在设计中硬件和结构经常需要协同处理，PCB的板框和结构安装有莫大关系，一般情况下结构工程师会提供PCB的板框图，此文件为一个dxf格式的2D图，将这个dxf图导入到allegro软件中，将这个定义为板框。或者当板框是规则形状时，也可以手动绘制。

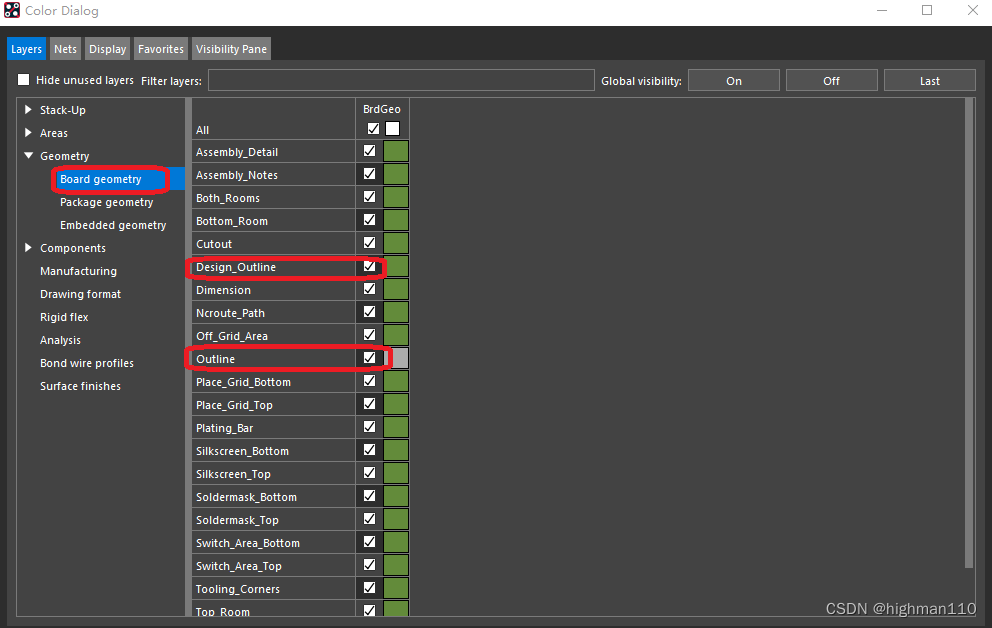

       首先要注意allegro的板框所处的层有变化，在17版本之前，板框位于board geometry-outline，在17版本之后，又新增了一个design outline层用来画板框，当然这两个我们都可以用，一般情况下如果我们用的新版本软件，就画在design outline层。打开颜色管理器如下图所示：

2.1导入dxf做板框

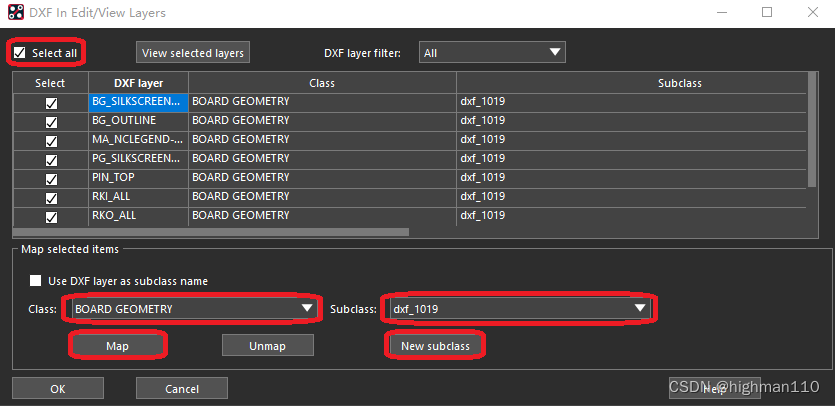

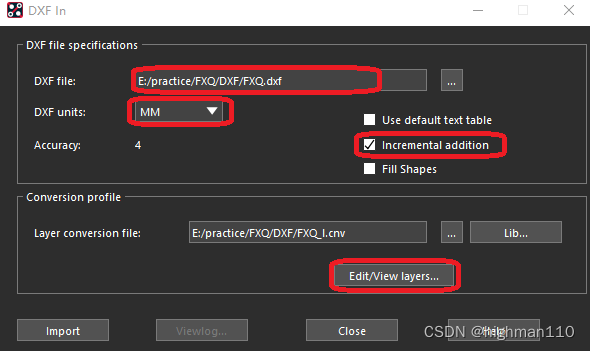

       操作步骤为：File-import-dxf，选中待导入的结构图，导入目录不要有 中文 和非法字符。单位选择mm，勾选incremental addition，表示在当前的PCB下增加板框文件，如果不勾选，则会重新新建一个PCB。cnv是自动生成的，不用管，然后点击edit/view layers进行层面映射。首选选择board geometry层，然后新建一个子层，一般以日期命名，方便回溯结构版本，然后勾选select all，点击map就映射OK了，最后点击import即可导入。

       以上导入的dxf图的subclass并不是板框层，所以还不能成为板框，需要将此图改到design outline层。

       edit-change，然后在 find  面板勾选shape，在option面板选择design outline子层并勾选，然后点击图形，右键-done，即可完成板框change。

2.2手动绘制板框

       在17.4版本中，用add命令，design outline层无法画线、圆形，只能画矩形，add-rectangle，然后在option栏选择要画矩形的层，这里可以直接画，也可以设置到矩形的长和宽之后摆放，摆放就输入坐标命令即可，如果放在圆点就是x 0 0。这里直接摆放的时候要注意所画矩形面积要小于软件显示面积，否则会画不下去。

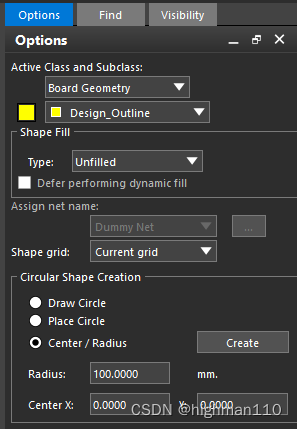

       如果想要绘制圆形板框，可以通过绘制铜皮的方式，shape-circular，然后在option栏选择design outline层即可。

       如果要用画线的方式，只能画在outline层，add-line，然后在option栏选择outline层即可。

3后台器件导入

       网表导入后，即使我们之前已经指定好了封装库位置，这时界面仍然是一片漆黑没有东西，还需要将元器件从后台调进来。17.4版本之前，需要先画板框才能place器件，17.4版本可以直接place器件，再画板框。建议还是按常规流程先画板框，再调器件。

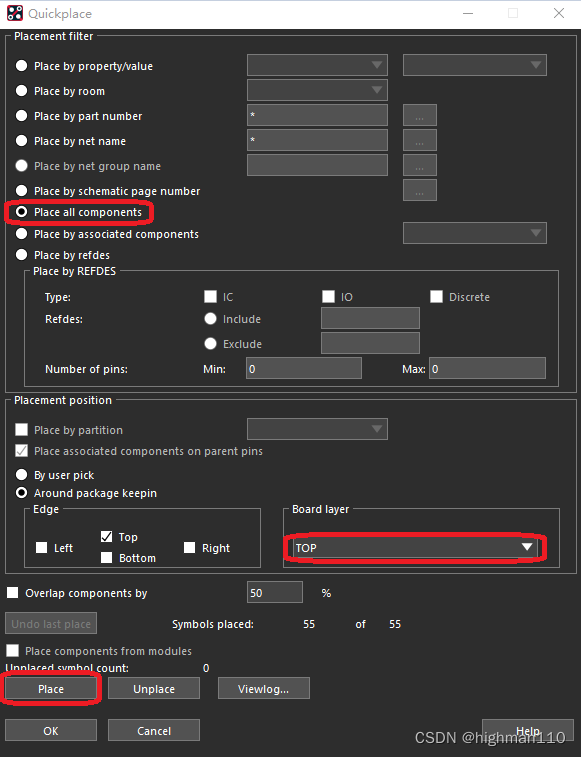

       操作步骤为：place-quickplace，选择摆放所有器件，放在top层，点击place即可完成摆放。

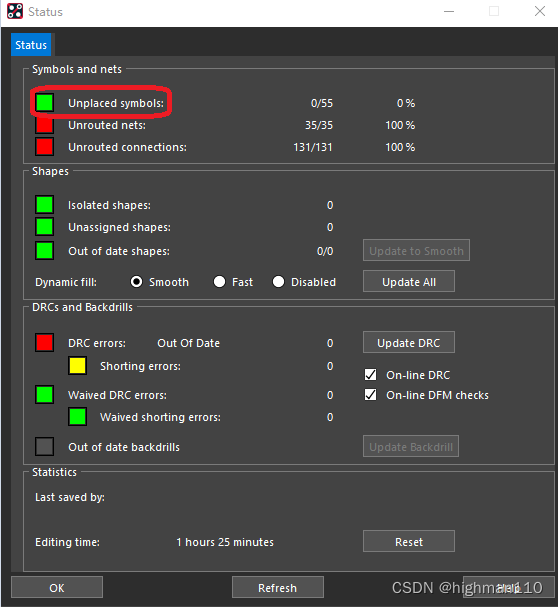

       点击 display  -status，可以看到所有元器件都摆进去了。接下来就可以开始布局了。
