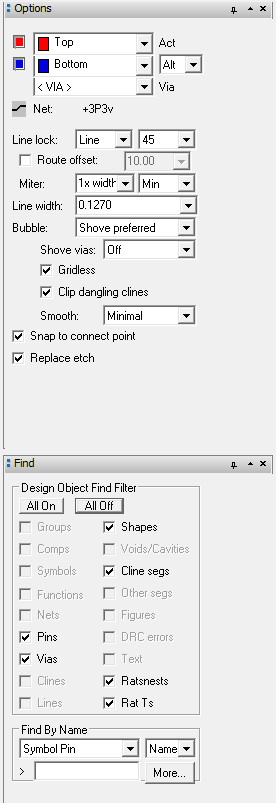

Allegro拉线Options选项详解（08_E）

Act              ：当前布线层

Line lock     ： 可选line和Arc，走线角度

route offset ：路线偏移

miter           ：斜接，走线时转角的长度

Line width   ：线宽

BUBBLE   -> shove perferred 推挤

                ->  hug only            抱紧

                ->  hug perferred    抱紧

                ->  off                      关闭

shove vias 推挤过孔

                ->  off                      关闭

                ->   minimal             最小值

                ->  full                     推挤

Gridless                   ?

clip dangling clines ?

smooth 平滑

                ->  off                      关闭

                ->  minimal             最小值

                ->  full                     推挤

snap to connect point             捕捉到连接点

replace etch                           替换网络

自动布线：Route->PCB Router->Router Automatic

Routing Passes中Miter corners打钩设置走线倒角，否则走线是直角
