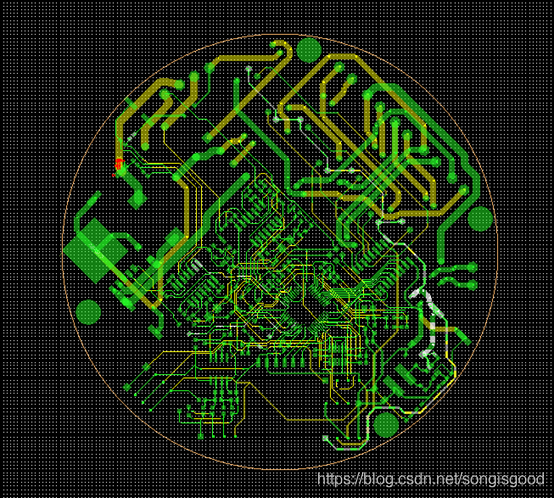

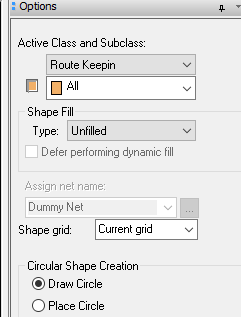

第一步 在板子的外边框添加 route keepin shape (不是线) 否则 分割 平面时会提示错误。添加route keepin。

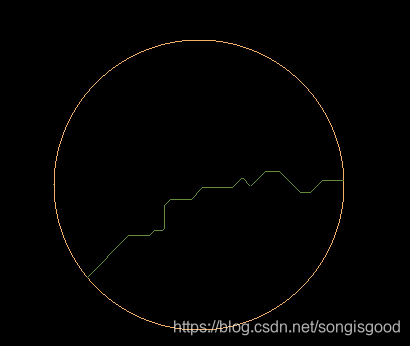

第二步 用add line工具 添加class anti Etch subclass 添加all(我这里上下分割一致)，铜皮间距这里设成20mil。设置完成后用工具画出分割线。

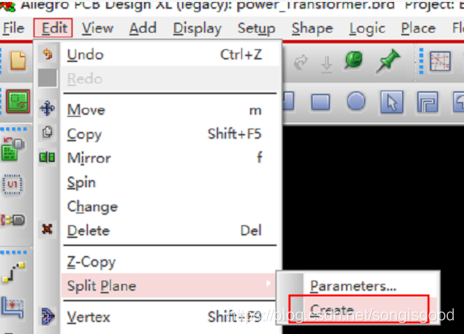

第三步 分割平面 edit->split plane->create

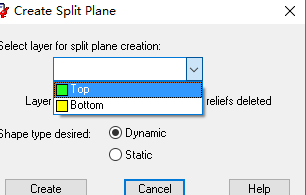

选择要分割的层，由于顶层和底层都要分割这里一次选择 top 和bottom

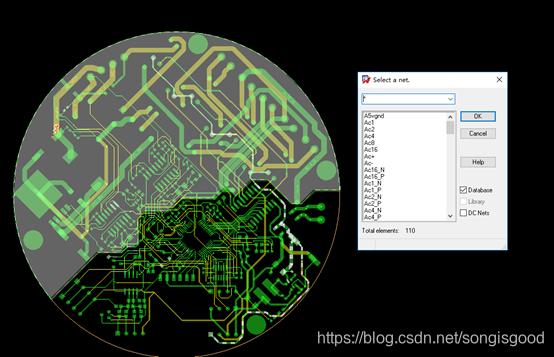

分割后分别为分割后的铜皮分配网络

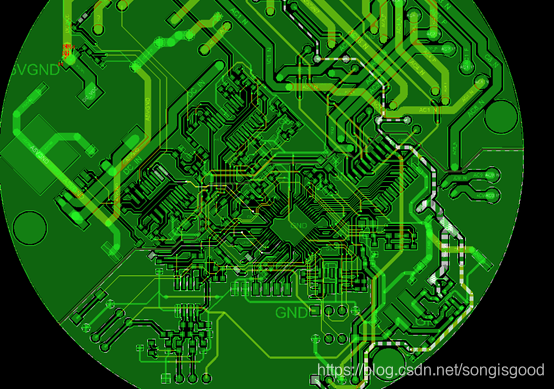

完成：
铜皮分割完成上面铜牌网络5VGND 下面铜皮GND。
底层分割方法和顶层分割一致。
