Cadence Allegro PCB快速放置网表器件的方法

Cadence Allegro PCB如何快速放置网表器件

   本章节教会大家如何在Cadence Allegro PCB中快速放置器件的方法。

   在 设计 PCB的时候，当我们完成导网表和绘制板框工作后，然后需要将器件放置到PCB设计区中。

   在Allegro PCB设计区放置器件有两种方法：

   一：通过Manually 命令 手工放置器件。

   二：通过Quickplace命令快速放置器件。

   1、通过Manually命令手工放置器件、打开Place菜单栏下的Manually命令。

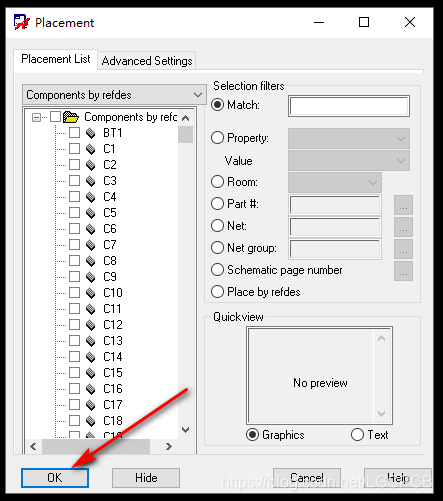

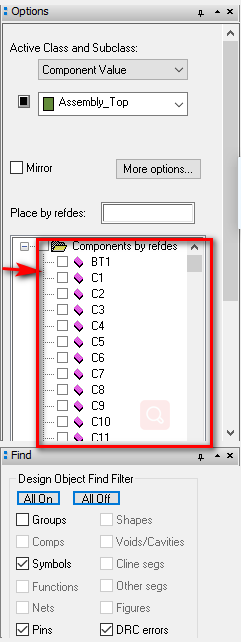

2、实行Manually命令后 软件 会弹出Placement对话框，然后单击OK，在右侧边栏下可以看到可放置的器件位号，勾选相应的尾号将鼠标拖动设计区域可以预览放置的器件，这设计区域中单击鼠标左键完成放置。


3、已经放置过得器件，右侧变蓝栏中相应的器件位号前面的紫色标志将会消失，有紫色标志的位号表示未放置。
4、通过Quickplace命令快速放置器件。打开Place菜单栏下的Quickplace命令,设置器件的排列方向，点击Place将器件全部放出来。

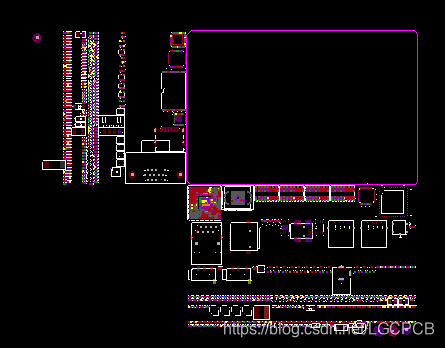

5、快速放置器件的效果。
