Cadence Allegro加密PCB文件的方法

Cadence Allegro如何加密PCB文件？

今天教大家如何加密我们的PCB文件，设置方法如下：

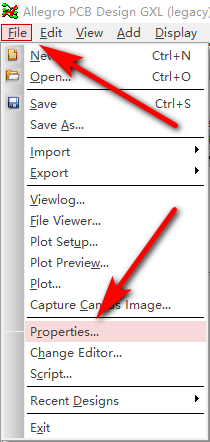

   1、打开File 菜单栏  的Properties选项，如图下图所示：

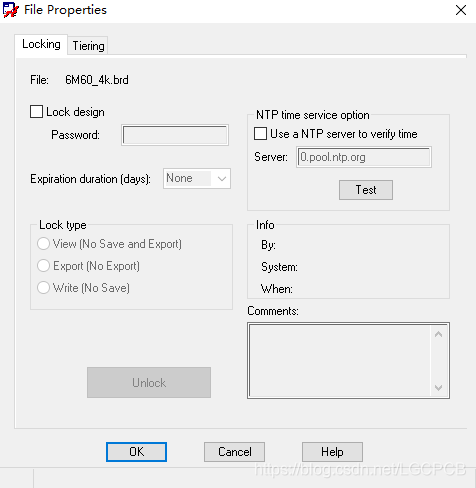

2、此时会弹出File Properties 对话框  ，如下图所示：

Lock database：勾选表示锁定数据；

   Password：输入密码；

   Expiration Duration：过期时间；

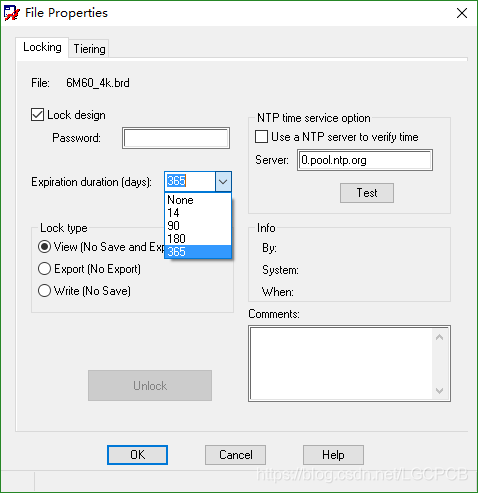

3、勾选Lock database后，Expiration Duration下方选项如下图所示：

   None：表示无限制；

   14:表示限制时间为14天；

   90 ：表示限制时间为90天；

   180 ：表示限制时间为180天；

   365 ：表示限制时间为365天；

   View Lock（No Save and Export）：锁定后，需要输入正确密码，才可以保存和导出对象；

Export Lock（No Export）：表示无需输入密码，可以查看，但是不允许导出对象；

Write Lock（No Save）：表示无需输入密码，不允许更改文件,但是可以查看文件以及导出对象，如导出封装；

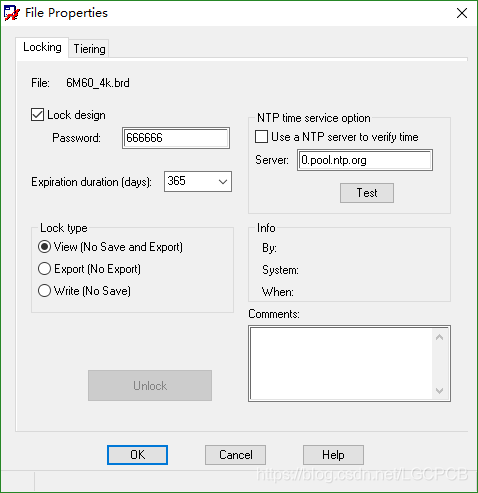

4、常规加密设置如下图：

   温馨提示：Password密码至少需要6个字符；

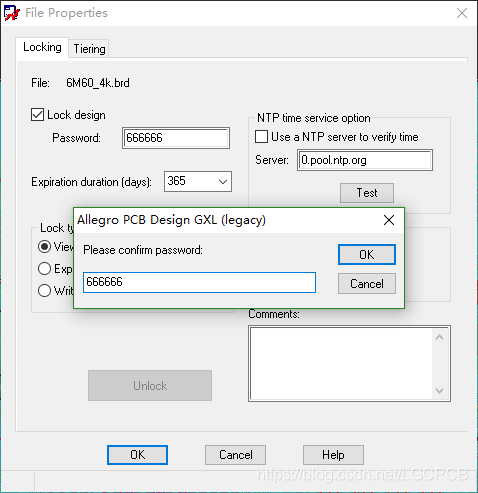

   单击OK后，需要再次输入密码确认，如下图：

   单击OK后，软件则会产生一个 文件名  为“6M60_4k_view_locked.brd”的新文件，该文件才为加密后的PCB文件。如下图所示：
