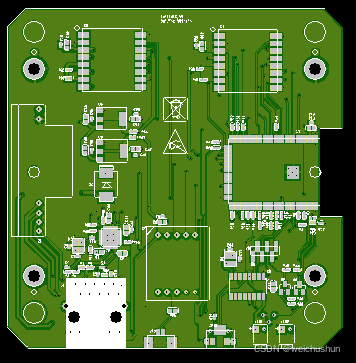

虽然在outline有circle，但是从下图看，4个角的4个M3螺钉孔和边上的4个定位小孔没有开孔啊！

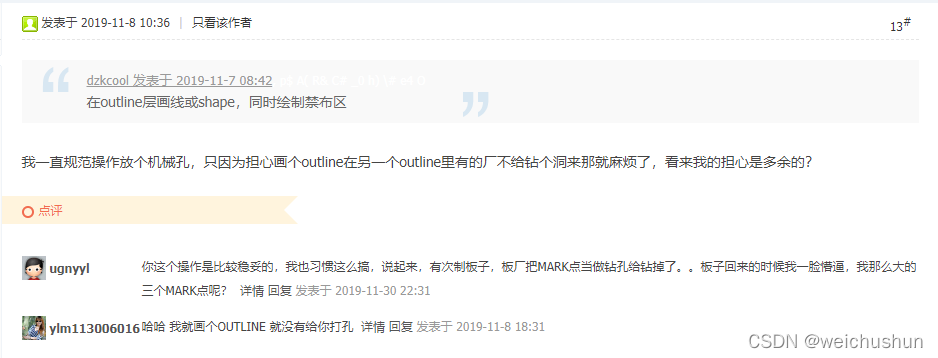

参考https://www.eda365.com/thread-241485-1-1.html
心里没底了，需要工程图确认一次。
最后虽然只有outline上画圆，板厂还是给挖孔了。

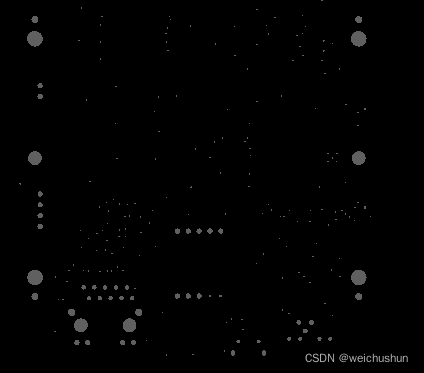

但是内部分层文件Gerber 第7层，少了4个角的4个大孔。
以后可以考虑参考上面的建议
看来勤快点，直接画两个机械孔吧，这样就不用确认。

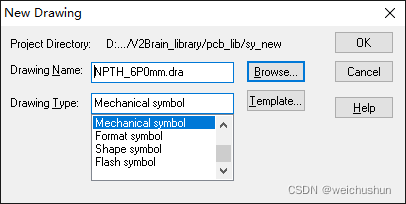

cadence中设计机械封装，这样可以不在 原理图 体现，可以直接在PCB Editor手动添加

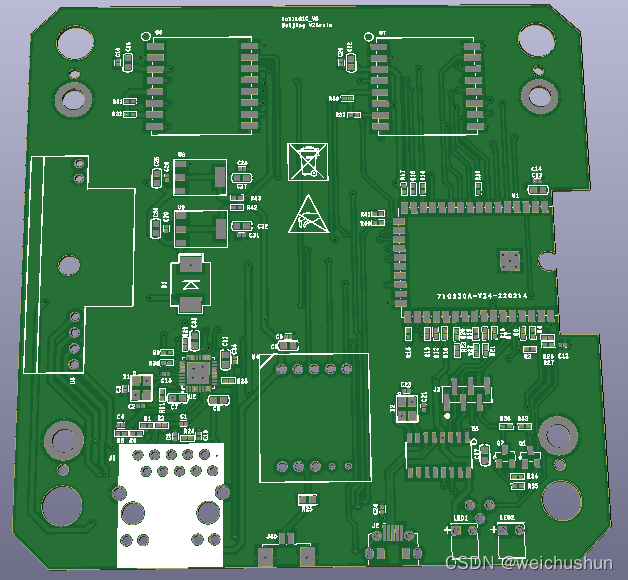

最后添加了焊接 MARK点，1.6mm和6mm机械孔
