Allegro中实现拼板的方法

阅读数 7
点赞 0
article_banner

Prepare 完成单板

Step1 创建module

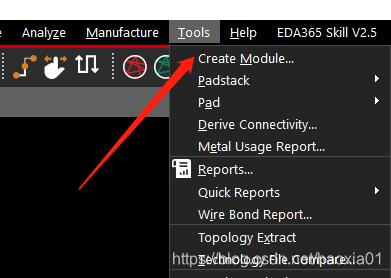

1、Tools -> Create Module…
在这里插入图片描述

   框选PCB，并指定相对 坐标 （例如x 0 0）

   另存为brd_name.mdd文件

Step2 导入module

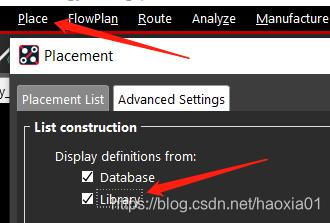

在这里插入图片描述
在这里插入图片描述

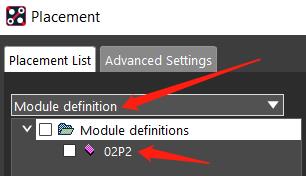

   输入坐标！并设定新模块的名称（比如B1）

   注意：丝印部分会显示 类  似B1_U1的名字，丝印部分需单独处理

Step3 添加工艺边、Mark点、安装孔等

Setp4 丝印层的处理

将单板的REF DES层Silkscreen_Top & Silkscreen_Bottom分别出Artwork，tmp_SILK_TOP & tmp_SILK_BOT

   重新导入该丝印 光  绘至module板子；

Step5 拼板生成 Gerber 和钻孔


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
