“撒尿地砖”Abaqus CEL仿真：使用VFT定义欧拉材料分布

人行道的地砖久而久之会松动，要是碰上下雨天，走在路上的你可要小心了。你有没有踩到过“撒尿地砖”呢？

下面使用Abaqus的CEL方法来模拟松动地砖下的水受到压力喷出的现象，首先我会演示一下如何使用VFT工具来定义一个离散场，并拿它来控制欧拉材料在欧拉网格里面的初始分布，从而完成该流固耦合分析的水域建模。

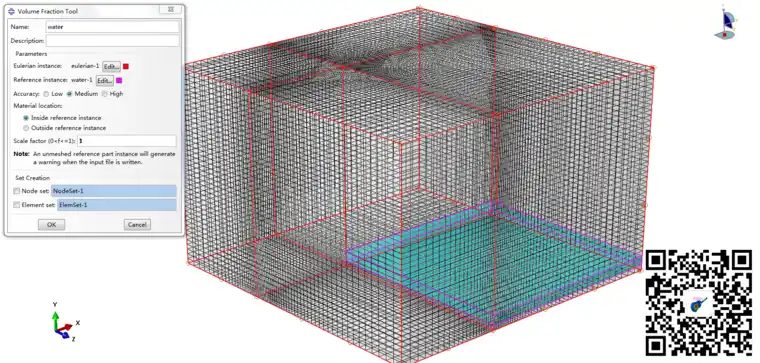

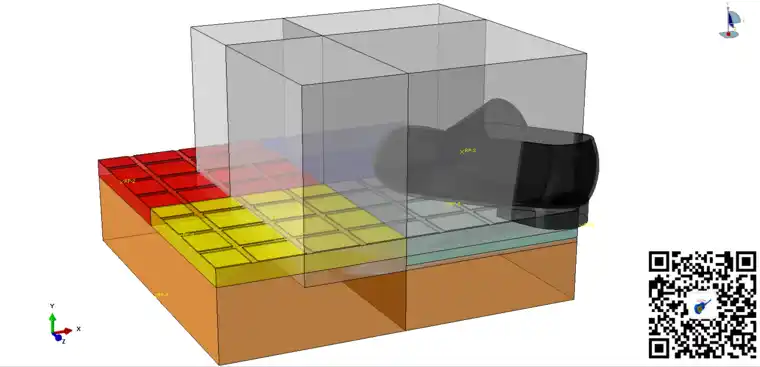

首先，模型包括四块地砖、大地、鞋子、欧拉部件和水（参考体），将欧拉部件中水可能流过的区域进行局部网格加密，并通过菜单栏的Tools-Discrete Field-Volume Fraction Tool来定义一个离散场：首先选择欧拉区域，然后选择水的参考体，这时VFT对话框会跳出来。

你可以将这个离散场命名为water，也可以在此生成节点或单元集合，方便后面施加边界条件。当参考体的形状复杂时，在Accuracy这块，如果欧拉区域网格划的很密，就用默认或者low选项，否则生成离散场会很费时间。

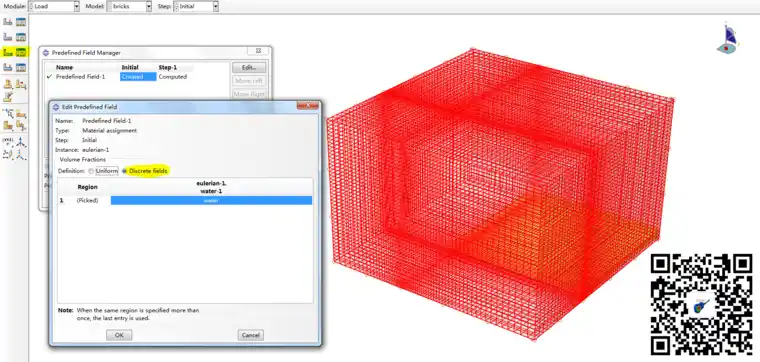

点击OK，Abaqus就会根据欧拉区域里每个单元被参考体占据的体积除以该单元体积，计算出一个介于0和1之间的分数值，这些单元与其分数值的集合就构成了一个离散场，在预定义场里面可以直接引用用来控制水域的初始位置。

这样我们就定义好了地砖下面的水层，这个流固耦合分析案例中最关键的一步就介绍到这，下面是仿真结果。

水层被地砖下表面的压力挤出的过程如下：

流场的速度矢量分布：
