Abaqus梁单元基础知识详解

梁单元是有限元分析中用于模拟细长结构（长度远大于截面尺寸）的基础结构单元。

其核心概念包括：

1. **适用范围**：适用于长度方向大于截面尺寸10倍以上的结构，通过简化模型有效缩减规模并提高计算效率。例如，建筑中的梁、桥梁的主梁、机械中的轴等。

2. **简化原理**：将三维实体结构简化为一维梁单元，仅考虑沿长度方向的拉压、弯曲、扭转等主要变形模式，忽略细节。

3. **命名与分类**：按节点数量分为2节点和3节点梁单元；按积分点数量不同，柔度差异影响大变形模拟（如海底光缆）。

4. **自由度**：平面梁单元通常有3个自由度（平动+转动），空间梁单元额外包含扭转自由度（6个自由度），导致计算结果差异。

5. **工程价值**：相比实体单元，梁单元能以更少单元模拟复杂宏观结构力学响应，如管道系统、刚架结构，显著降低计算量。

梁单元基于欧拉-伯努利梁理论或铁木辛柯梁理论，广泛应用于结构力学、机械设计等领域。其核心优势在于高效性与适用性，是解决工程实际问题的重要工具。

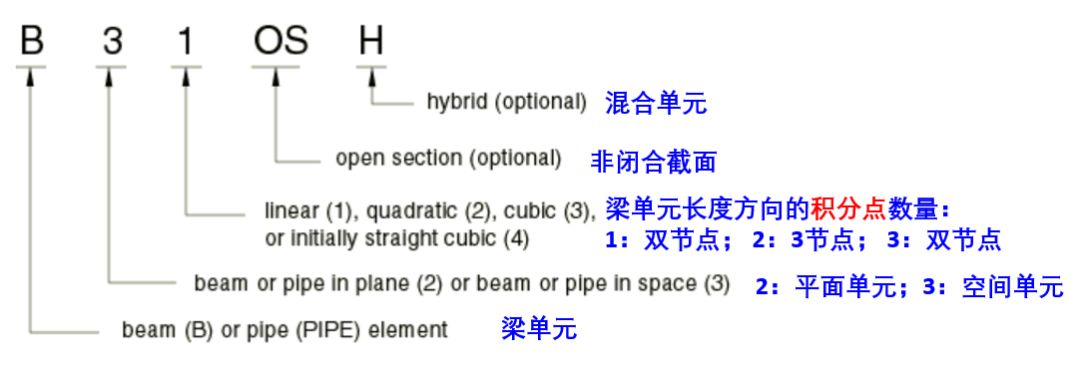

以下是梁单元的命名规律：

由于 空间梁 单元除了拉压、弯曲自由度外，还具有扭转（翘曲）自由度，所以一般相同边界载荷条件下，平面梁单元与空间梁单元计算结果会有一些差异，因此，在选择梁单元时要根据实际情况选择。

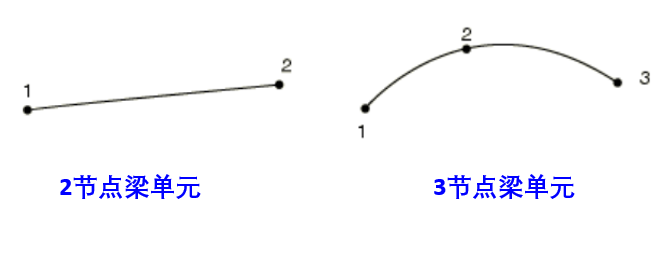

梁单元按节点数量分为两类：2节点梁单元、3节点梁单元

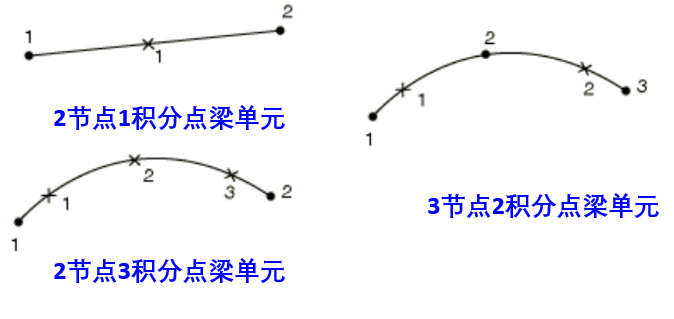

具有不同 积分 点的梁单元分类如下：对于单个单元来说，积分点数量越多，单个单元具有更好的柔度，越适合 模拟 大弯曲变形的结构，如海底光缆。

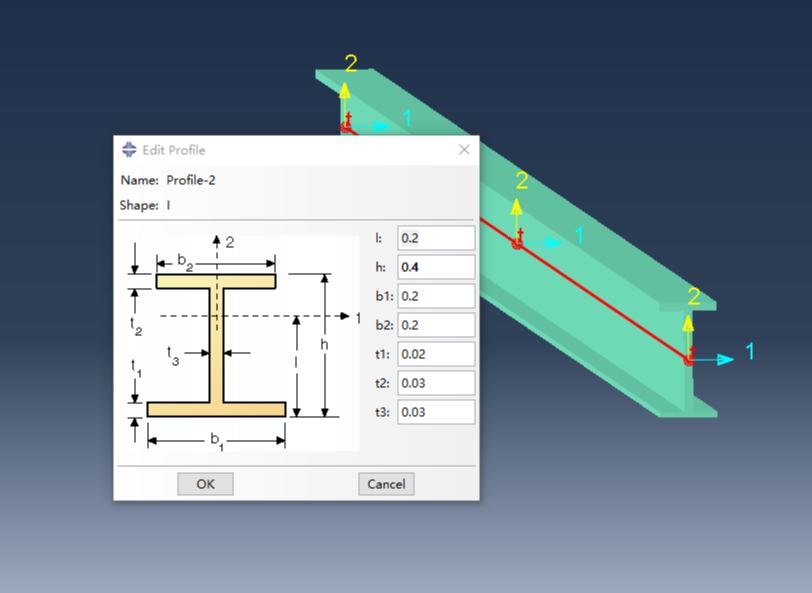

本文以工字梁作为 建模 单元：在定义工字梁截面属性时，I 的作用如下：定义单元横截面轴在截面内与截面底部的距离。

I=0.2
