Abaqus GUI开发常用控件(十六)：进度条(ProgressBar)使用方法

Abaqus二次开发过程中，最常用的有两 类  进度条。

• Abaqus二次开发中常用的进度条主要有两类。核心概念包括：内核进度条、图形界面进度条、milestone()函数、AFXProgressBar、进度监控。
• 背景：在Abaqus二次开发中，尤其是进行大量参数分析时，需要监控程序执行进程以提高效率。Abaqus提供了两种主要的进度条实现方式。
• 第一类是创建于内核文件中的进度条，用于监控内核指令执行进程。其通过milestone()函数实现。milestone()函数的基本语法为milestone(message, percent)，以百分比形式显示进度，message为进度描述信息，percent为进度百分比。例如，在内核执行复杂计算步骤时，可通过调用milestone(\"计算中...\", 50)来显示当前进度为50%。这类进度条适用于任何可计量的内核执行程序。
• 第二类是传统的进度条AFXProgressBar，创建于图形界面文件中。它需用户自定义GUI命令。例如，在Abaqus/CAE的图形界面中，通过编写自定义命令或插件，利用AFXProgressBar控件创建可视化进度条，用于监控图形界面操作或用户交互相关的进程。这类进度条更适用于与用户直接交互的场景。
• Abaqus二次开发中，内核进度条通过milestone()函数实现，监控内核指令执行；图形界面进度条如AFXProgressBar用于图形界面中的进程监控，两者分别满足不同场景下的进度展示需求。

1.内核文件中使用milestone()函数创建进度条

1.1基本语法

• milestone(message,percent)                      #以百分比的形式显示进度
• milestone(message,object,done,total)       #同时以数量和百分比显示进度

其中，message代表在提示区的提示消息，percent为百分比的整数部分，object为元素的计量单位，done表示动作已完成数量，total代表需要完成的动作总数。

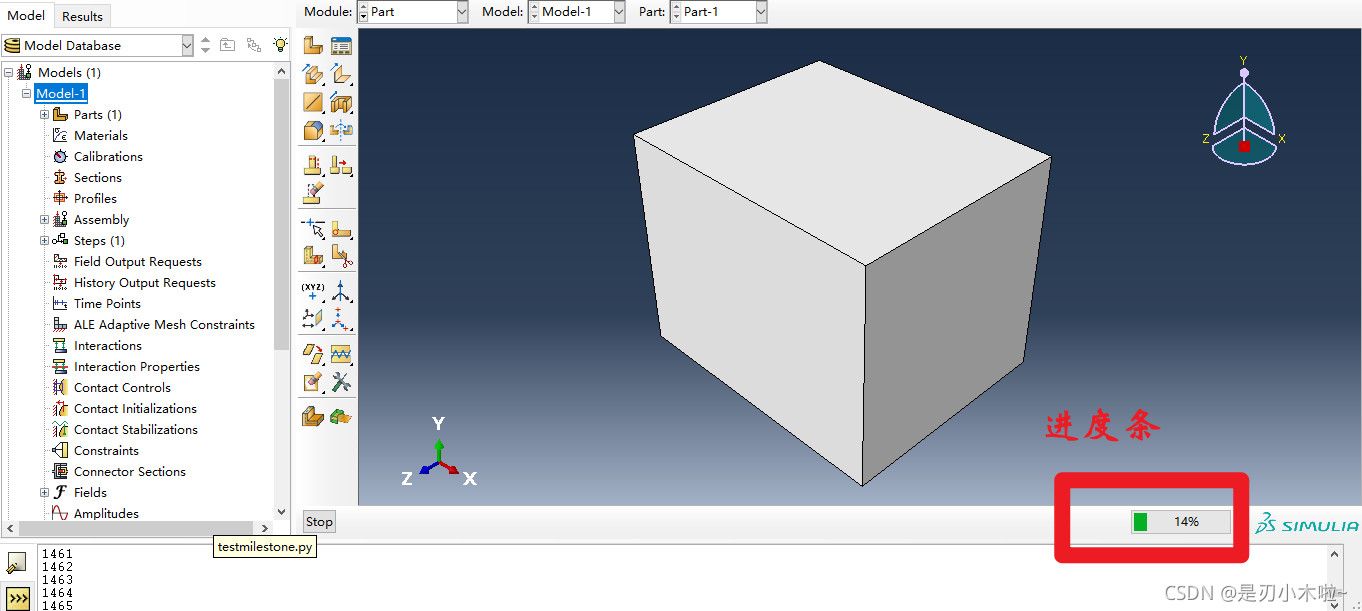

1.2 实例 展示

1.3 操作方法

任意打开一个模型文件：

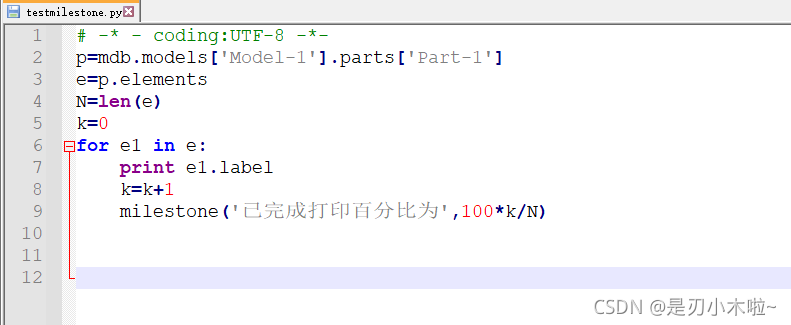

运行脚本文件：

# -* - coding:UTF-8 -*-p=mdb.models['Model-1'].parts['Part-1']e=p.elementsN=len(e)k=0for e1 in e:    print e1.label    k=k+1    milestone('已完成打印百分比为',100*k/N)

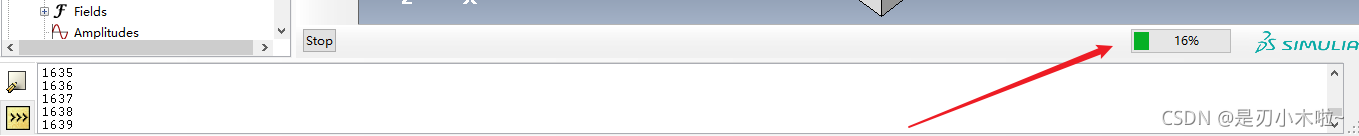

对 代码 进行
